横着は時間と金を捨てる のか？
刃物の鎬から刃までの角度を大幅に変更したいとき、刃が大きく欠けたとき、などには手研ぎでは日が暮れるし疲労も溜まるし電着のダイヤも消えていきます
（その代わりに熱による焼き戻しのリスクはない）
本来なら両頭グラインダーを導入するのが普通だと思うが、
金を掛けたくない
重さがある為置き場所にも苦慮する（これが一番の問題）
使用頻度が？
騒音はいかほど？
といったこともあってベースは今ある工具で代用し横着することにするが、結局両頭グラインダーを買った方が安かったという自体にはならない程度の買い物はする
丁度良く変速ディスクグラインダーを持っているので最低速度にすれば研ぎにも使える低速になる
騒音も最高速に比べれば全然小さい（それでもジリジリとうるさいけど）
ディスクグラインダーを安全にある程度固定出来るものとしてディスクグラインダースタンドというものが売られている。高速切断機の代用を狙った商品だろう
今回は本来とは異なる用途として使うが今後もその本来の使われ方はしないだろう
ディスクはまず刃物用ダイヤモンドディスクで試してみた
平面度はずっと維持され続けるだろうが研磨中の騒音が酷く長時間の使用は近所迷惑になりそう
肝心の研磨力は意外とたいしたことが無かった
次にBS 刃物手入れサンダー＃80というのを使ってみた
空転時と音が殆ど変わらずびっくりするぐらい騒音が少ない。しかし平面度で言えば使っているうちに偏ってくるのは明白
研磨力はなかなかのもの
どちらにも言えることは100mmディスクでは窮屈ということ
125mm以上のディスクが欲しくなるが125mm以上になると途端にレパートリーが激減するので諦めるしかない

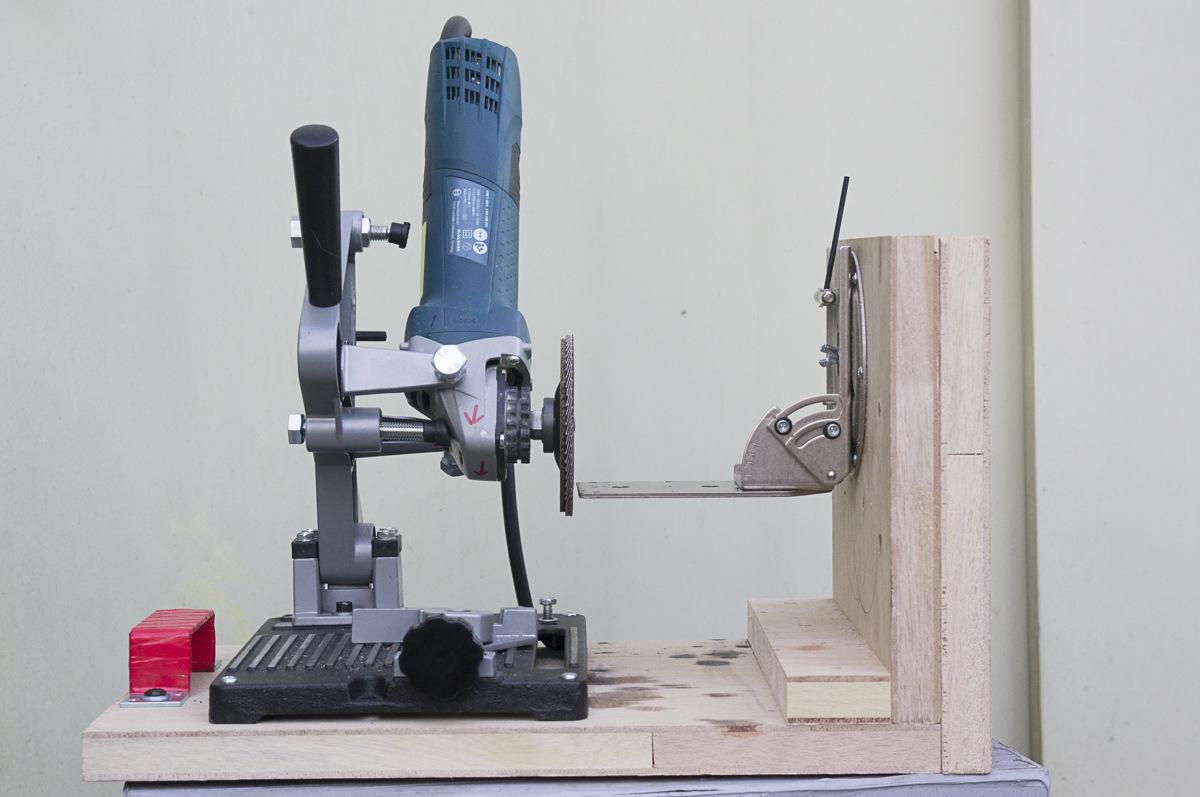

実際のセッティング環境
BS 刃物手入れサンダー＃80を使い鉋の耳落としをやったあとだがこれが簡単に削り落としてくれたのでとても快適
当然刃は水を付けてディスクに当てては、水を付けの繰り返しはしないといけない
それでも焼き戻しのリスクはあるのでお薦めはしないけどね

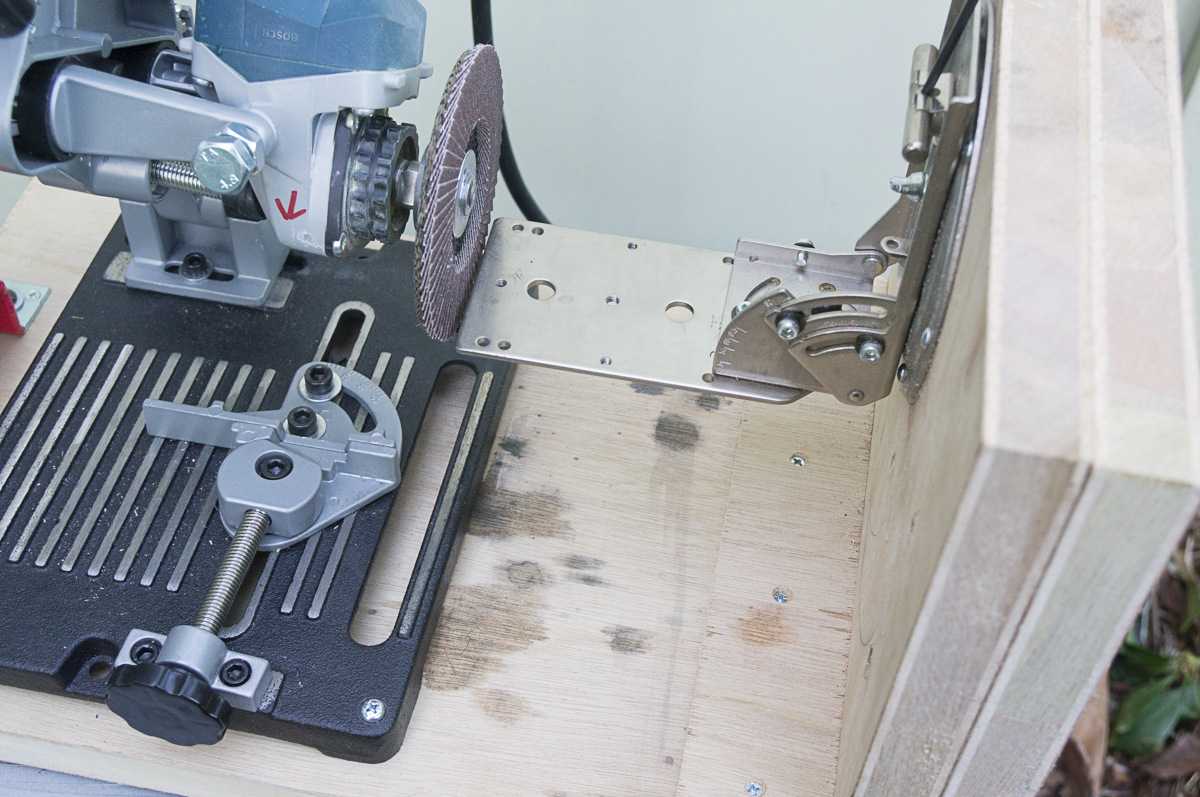

横の治具というか設置台は使わなくなったソーガイドFを利用しています
当初は角度調整として設置したがよく見たら45°までしか傾けられない上に、作業台としては狭い
ただし上下方向や水平方向に微調整できるので有るのと無いのとでは天と地ほど使い勝手が違う
（その代わりに熱による焼き戻しのリスクはない）
本来なら両頭グラインダーを導入するのが普通だと思うが、
金を掛けたくない
重さがある為置き場所にも苦慮する（これが一番の問題）
使用頻度が？
騒音はいかほど？
といったこともあってベースは今ある工具で代用し横着することにするが、結局両頭グラインダーを買った方が安かったという自体にはならない程度の買い物はする
丁度良く変速ディスクグラインダーを持っているので最低速度にすれば研ぎにも使える低速になる
騒音も最高速に比べれば全然小さい（それでもジリジリとうるさいけど）
ディスクグラインダーを安全にある程度固定出来るものとしてディスクグラインダースタンドというものが売られている。高速切断機の代用を狙った商品だろう
今回は本来とは異なる用途として使うが今後もその本来の使われ方はしないだろう
ディスクはまず刃物用ダイヤモンドディスクで試してみた
平面度はずっと維持され続けるだろうが研磨中の騒音が酷く長時間の使用は近所迷惑になりそう
肝心の研磨力は意外とたいしたことが無かった
次にBS 刃物手入れサンダー＃80というのを使ってみた
空転時と音が殆ど変わらずびっくりするぐらい騒音が少ない。しかし平面度で言えば使っているうちに偏ってくるのは明白
研磨力はなかなかのもの
どちらにも言えることは100mmディスクでは窮屈ということ
125mm以上のディスクが欲しくなるが125mm以上になると途端にレパートリーが激減するので諦めるしかない
実際のセッティング環境
BS 刃物手入れサンダー＃80を使い鉋の耳落としをやったあとだがこれが簡単に削り落としてくれたのでとても快適
当然刃は水を付けてディスクに当てては、水を付けの繰り返しはしないといけない
それでも焼き戻しのリスクはあるのでお薦めはしないけどね
横の治具というか設置台は使わなくなったソーガイドFを利用しています
当初は角度調整として設置したがよく見たら45°までしか傾けられない上に、作業台としては狭い
ただし上下方向や水平方向に微調整できるので有るのと無いのとでは天と地ほど使い勝手が違う
バームクーヘン入りました！
薄手の両面テープと言えば、日東の再はく離可能で強接着な両面テープ No.5000NSしか使いません
小売りの20mものでもすぐとは言わないが意外と早く使い切ってしまう
幅広ものが近所では売っていないのでいっその事切り売りで買ってしまうことにしました
左から幅75mm/45mm/30mm/20mm/15mm/10mm/6mm/3mmの8種類
長さは50mなので非常に分厚いです
横から見るともはやバームクーヘン
NCショップというところで買ったのですが、長さは50m固定だけど、幅は3mm～1000mm（1m）まで1mm単位で指定可能
一般的に小売りされている幅のものでもこちらで買った方が安い
No.5000NS以外も売られておりますが寸法は商品に依る模様
小売りの20mものでもすぐとは言わないが意外と早く使い切ってしまう
幅広ものが近所では売っていないのでいっその事切り売りで買ってしまうことにしました
左から幅75mm/45mm/30mm/20mm/15mm/10mm/6mm/3mmの8種類
長さは50mなので非常に分厚いです
横から見るともはやバームクーヘン
NCショップというところで買ったのですが、長さは50m固定だけど、幅は3mm～1000mm（1m）まで1mm単位で指定可能
一般的に小売りされている幅のものでもこちらで買った方が安い
No.5000NS以外も売られておりますが寸法は商品に依る模様
No Image
どれぐらいの効果が見込めるのか
中空ポリカプラダンを使って二重窓を設置してみました
プラダン四方を補強して専用レールを用いて二重窓にする高コストパターンがあります
高級な見た目と耐久性と密閉性能が高いです
窓の開閉を頻繁に行う箇所や見た目を重視する場所には良いでしょう
今回そういう場所の窓ではないので補強無しのレールは汎用品で低コストパターンにしました
ちなみにプラダンは基本的に縦目で設置しないといけない
作り方の例としてはこちらが近い
私の場合はこの方法にプラスして両横にカブセを使います
低コストとはいえ窓の大きさにも依るが1窓につき、
180×90×4.5mmのポリカプラダンが3000円近くでカット代が特別価格でちょっと高い、そしてレールとカブセで両面テープは手持ちのを使うとしても4500円は掛かる
ポリカプラダンはホームセンターに4.5mmのが売られて、高いが高精度のカットもしてくれるのでラクです
自分でカットするのは意外とキツいからね
切り口を考えるとカッターでカットということになるだろうけど、ポリカ自体もそれなりに硬いし構造も頑丈なこともあってなかなかに難しい
マルノコだと精度と速度は出せるが普通のチップソーだと刃の回転方向が切り上げということで切り口が汚くなり小割れが生じ破片が飛ぶ。ダイヤモンドカッターならば綺麗に出来そう？
ちなみに元々冷えてる部屋が暖かくなるわけではなく
暖めた部屋を窓からの冷気を遮断（断熱）して保温効果を上げるためのもの
それこそ見た目は本当にどうでもいいし窓からの光もいらね（青っぽくなってもOK）という場合は厚めのスタイロフォームで窓を塞ぐと良いでしょう
性能でいえば二重窓（笑）な断熱性能な上に1000円ぐらいでいけるしカットも超ラク
ガラスに貼り付けて断熱しよう的なプチプチもあるけど、あれは正直にガラスに貼らずに周りのサッシに貼り付けてガラスとプチプチの間に空気層を設けた方が二重窓効果が出るのでそっちのほうが効果が高くなる
サッシにも貼り付けることでサッシからの冷気も防げるしね。一石二鳥
プラダン四方を補強して専用レールを用いて二重窓にする高コストパターンがあります
高級な見た目と耐久性と密閉性能が高いです
窓の開閉を頻繁に行う箇所や見た目を重視する場所には良いでしょう
今回そういう場所の窓ではないので補強無しのレールは汎用品で低コストパターンにしました
ちなみにプラダンは基本的に縦目で設置しないといけない
作り方の例としてはこちらが近い
私の場合はこの方法にプラスして両横にカブセを使います
低コストとはいえ窓の大きさにも依るが1窓につき、
180×90×4.5mmのポリカプラダンが3000円近くでカット代が特別価格でちょっと高い、そしてレールとカブセで両面テープは手持ちのを使うとしても4500円は掛かる
ポリカプラダンはホームセンターに4.5mmのが売られて、高いが高精度のカットもしてくれるのでラクです
自分でカットするのは意外とキツいからね
切り口を考えるとカッターでカットということになるだろうけど、ポリカ自体もそれなりに硬いし構造も頑丈なこともあってなかなかに難しい
マルノコだと精度と速度は出せるが普通のチップソーだと刃の回転方向が切り上げということで切り口が汚くなり小割れが生じ破片が飛ぶ。ダイヤモンドカッターならば綺麗に出来そう？
ちなみに元々冷えてる部屋が暖かくなるわけではなく
暖めた部屋を窓からの冷気を遮断（断熱）して保温効果を上げるためのもの
それこそ見た目は本当にどうでもいいし窓からの光もいらね（青っぽくなってもOK）という場合は厚めのスタイロフォームで窓を塞ぐと良いでしょう
性能でいえば二重窓（笑）な断熱性能な上に1000円ぐらいでいけるしカットも超ラク
ガラスに貼り付けて断熱しよう的なプチプチもあるけど、あれは正直にガラスに貼らずに周りのサッシに貼り付けてガラスとプチプチの間に空気層を設けた方が二重窓効果が出るのでそっちのほうが効果が高くなる
サッシにも貼り付けることでサッシからの冷気も防げるしね。一石二鳥
マキタ 10.8V充電式ドライバドリル DF030DWXの追加
マキタの10.8V充電式ドライバドリル DF030DWXを買ってみました
六角ビットタイプです
キーレスチャックタイプのHP330DWXがありますが、多少重くなることと六角メインで揃えているので候補から外しました
18V充電式4モードインパクトドライバ を持っているのですが重い
+1ネジ相手だと最低パワーでも気をつけないと舐めてしまうことがあり
はしご上って手を伸ばして作業するときには重さできついので小型のドリルドライバーが欲しくなったのです
インパクトはいらぬのでドリルドライバーを
そうなると7.2Vのペン型はトリガー式が皆無で気に入らないし、SLIMOはパワー的に厳しかった
一式で1.4万円程度で買えるので安い
重さも1kgを切っていてかなり軽量
22N・mはあるのでそこそこの軽めの作業が可能
無段変速スイッチ方式
M3の+1ネジ相手でも頭が潰れない
よりデリケートな部分のネジ締め用に手締め機能付き
買ってから気がついたが、電池の残量表示がない
専用ホルスターがあるが本体にフックを取り付けるようには出来ていない
グリップの握り心地や基本性能は当然4モードインパクトドライバーとは比較にならん非力さ
あと物理クラッチ方式なので軽めのインパクトのような音がする
負荷の掛かる作業をしているとすぐに電池がなくなってパワーがた落ち
ちょっとした作業相手に買ったのでウィークポイントは許容範囲内で狙い通りでした
パワーが必要なときは4モードインパクトドライバーなのは変わらないけどね
六角ビットタイプです
キーレスチャックタイプのHP330DWXがありますが、多少重くなることと六角メインで揃えているので候補から外しました
18V充電式4モードインパクトドライバ を持っているのですが重い
+1ネジ相手だと最低パワーでも気をつけないと舐めてしまうことがあり
はしご上って手を伸ばして作業するときには重さできついので小型のドリルドライバーが欲しくなったのです
インパクトはいらぬのでドリルドライバーを
そうなると7.2Vのペン型はトリガー式が皆無で気に入らないし、SLIMOはパワー的に厳しかった
一式で1.4万円程度で買えるので安い
重さも1kgを切っていてかなり軽量
22N・mはあるのでそこそこの軽めの作業が可能
無段変速スイッチ方式
M3の+1ネジ相手でも頭が潰れない
よりデリケートな部分のネジ締め用に手締め機能付き
買ってから気がついたが、電池の残量表示がない
専用ホルスターがあるが本体にフックを取り付けるようには出来ていない
グリップの握り心地や基本性能は当然4モードインパクトドライバーとは比較にならん非力さ
あと物理クラッチ方式なので軽めのインパクトのような音がする
負荷の掛かる作業をしているとすぐに電池がなくなってパワーがた落ち
ちょっとした作業相手に買ったのでウィークポイントは許容範囲内で狙い通りでした
パワーが必要なときは4モードインパクトドライバーなのは変わらないけどね
空調服をモバイルバッテリーで使用するためのUSB変換ケーブル
空調服ですがその後、空調ズボンまで買ってしまいました
空調ズボンの場合だと単三電池4本駆動のアダプターが付属しますが、どうせならモバイルバッテリーでファンを駆動させてみないか？ということで変換ケーブルの制作
※モバイルバッテリーは5V出力なので、空調服付属バッテリー（LI-proⅠ）のように3Vや6Vや7.2V出力は出来ません
電源ケーブルは空調服・空調ズボンで長さは異なるものの共にDCジャック（外径3.8mm：内径1.4mm）の寸法は同じ
結構特殊なジャックです
最初に買ったのがコレ

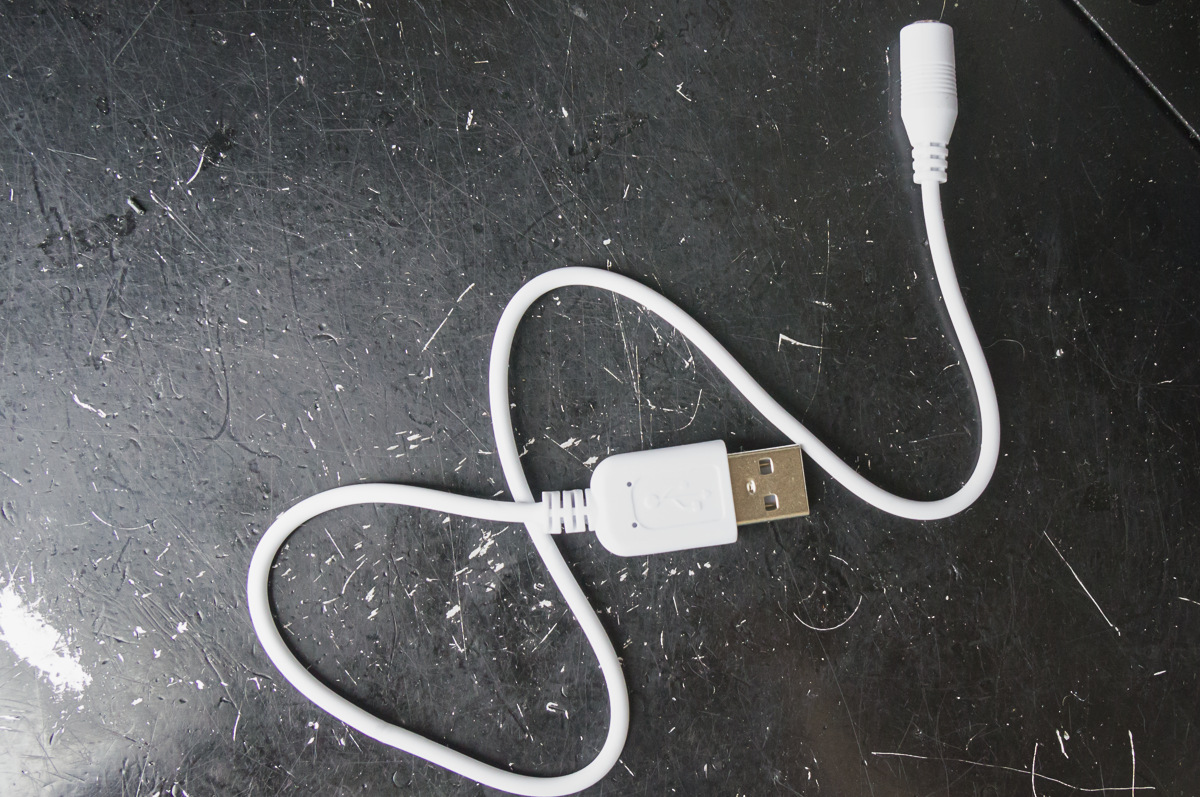

USB電源ケーブル 3.5／1.3mm USBオス→DCジャックメス(3.5／1.3mm)
アマゾンのレビューにて空調服で使用できると書かれていたので買ってみました
結果は・・・外径3.8mm：内径1.4mmなのに外径3.5mm：内径1.3mmが入るわけがなかった
どうやら一世代前の空調服ファン用には使えたのでしょう
無駄かと思えたこのUSBオス→DCジャックメスケーブルは後に必要な物となりました
これから作ろうという場合には100均でスマホ用USB充電ケーブルを買うのがお手軽で安いでしょう（ただしデータ転送が出来ない充電専用ケーブルが望ましい）
メスDCジャックを探しました

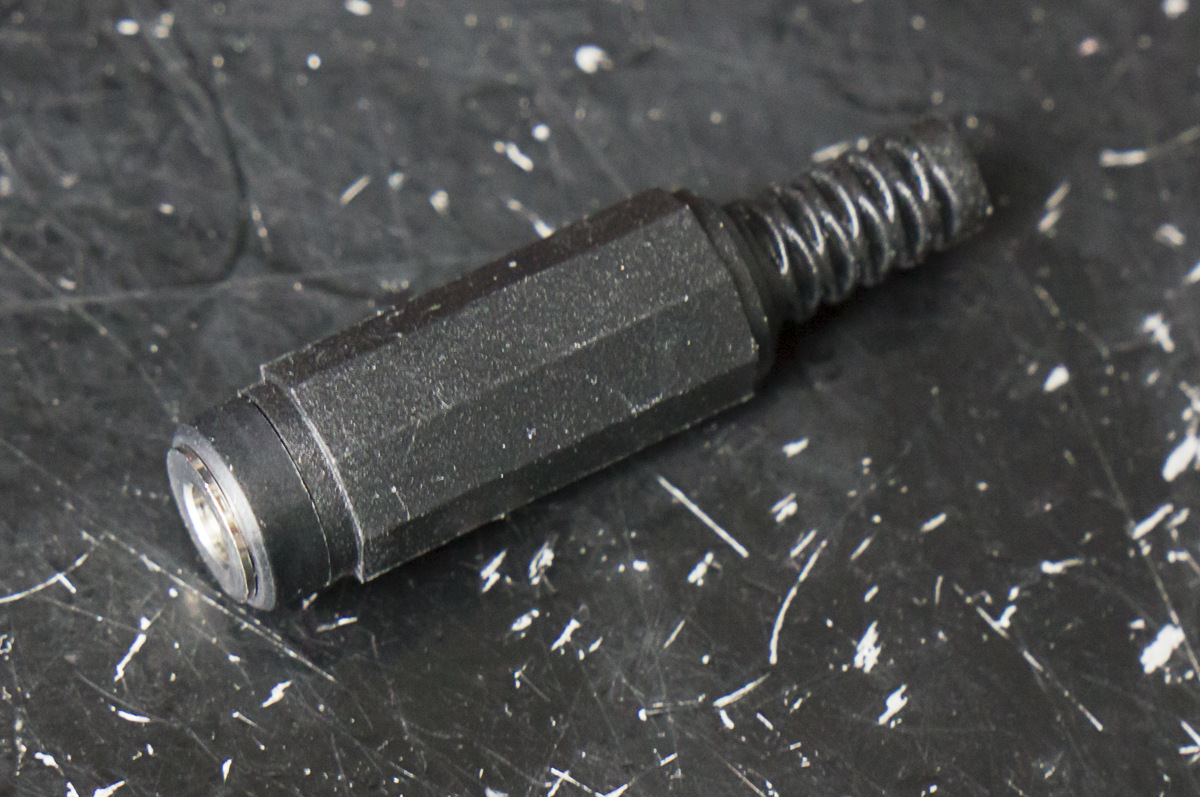

1.4φDCジャック中継型[R指] MJ-099N/3.8
エレショップにありました
試しに空調服用の電源ケーブルのDCジャックに差し込んでみましたがぴったり
では変換ケーブルの制作となります

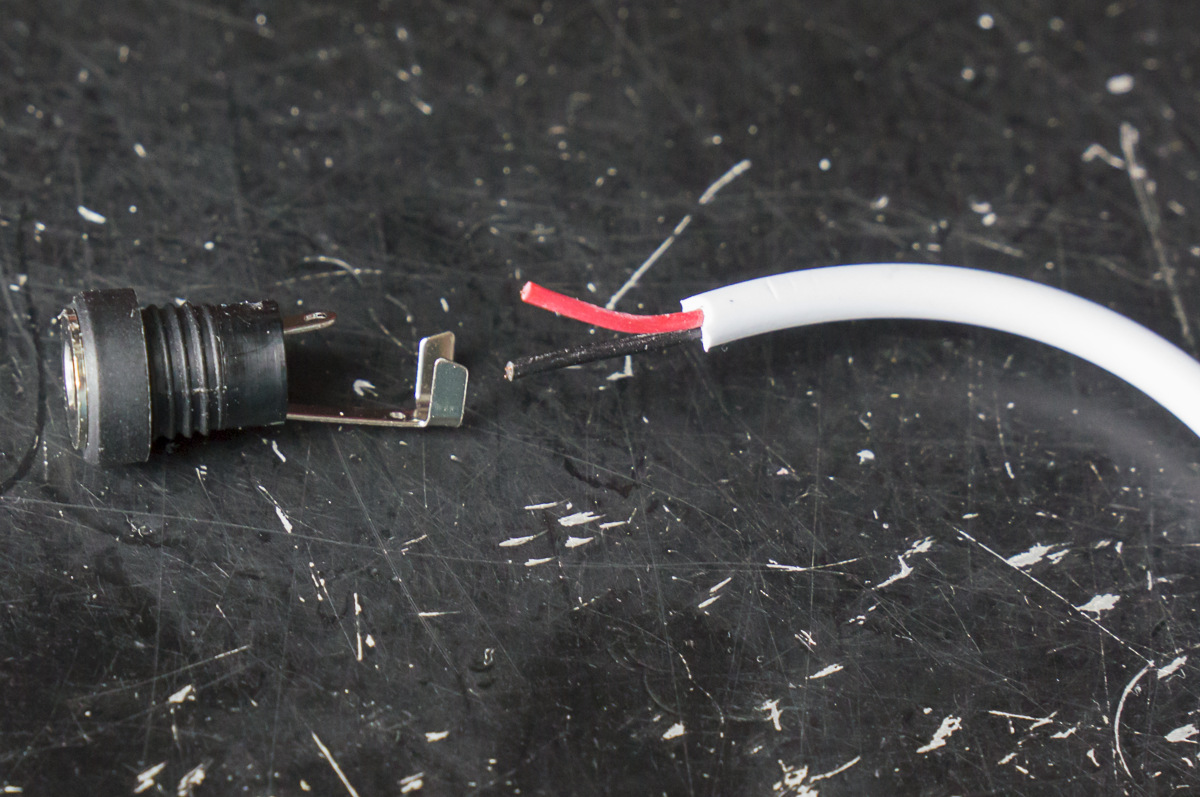

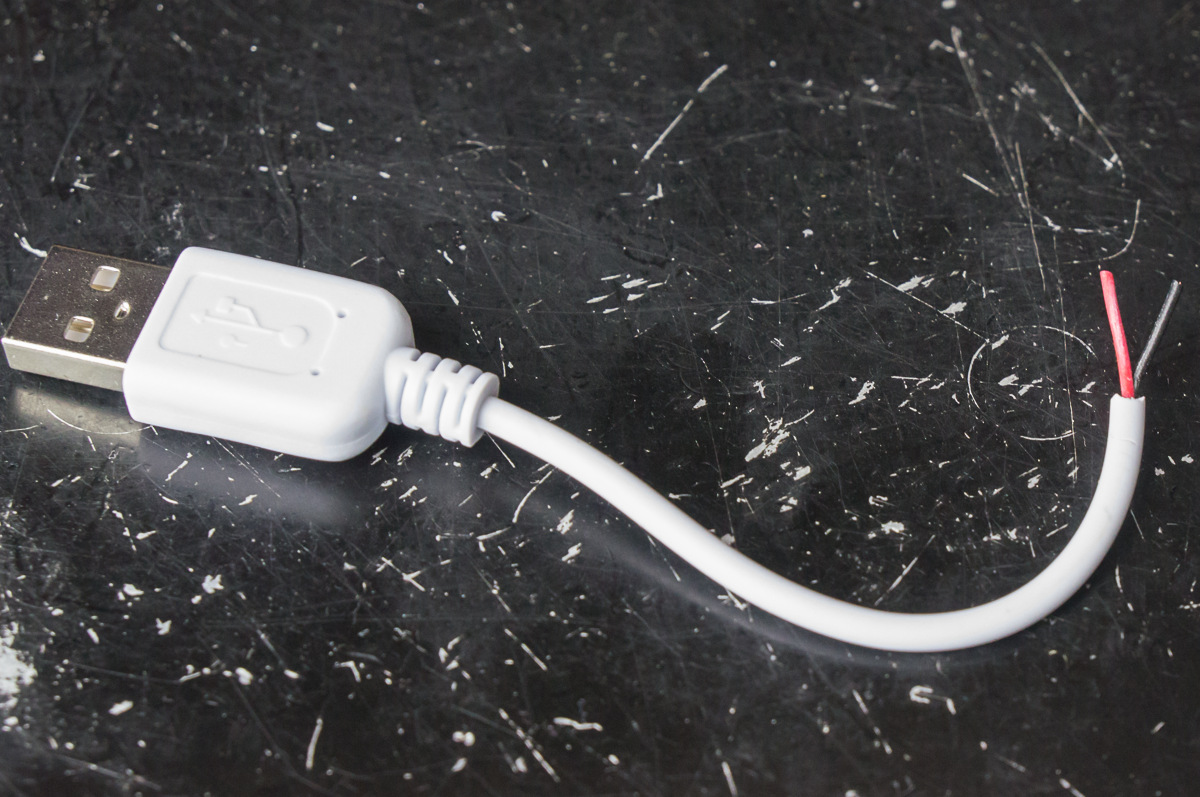

USBオス→DCジャックメスケーブルをカット（ケーブルの長さはお好みで）
赤線はプラス（1pin）
黒線はGND（4pin）
念のためテスターで間違っていないかチェックしてください
USBのpin配列。白いほうを下にして右から1～4pin
DCジャックは中心がプラス、外側がGNDとなります

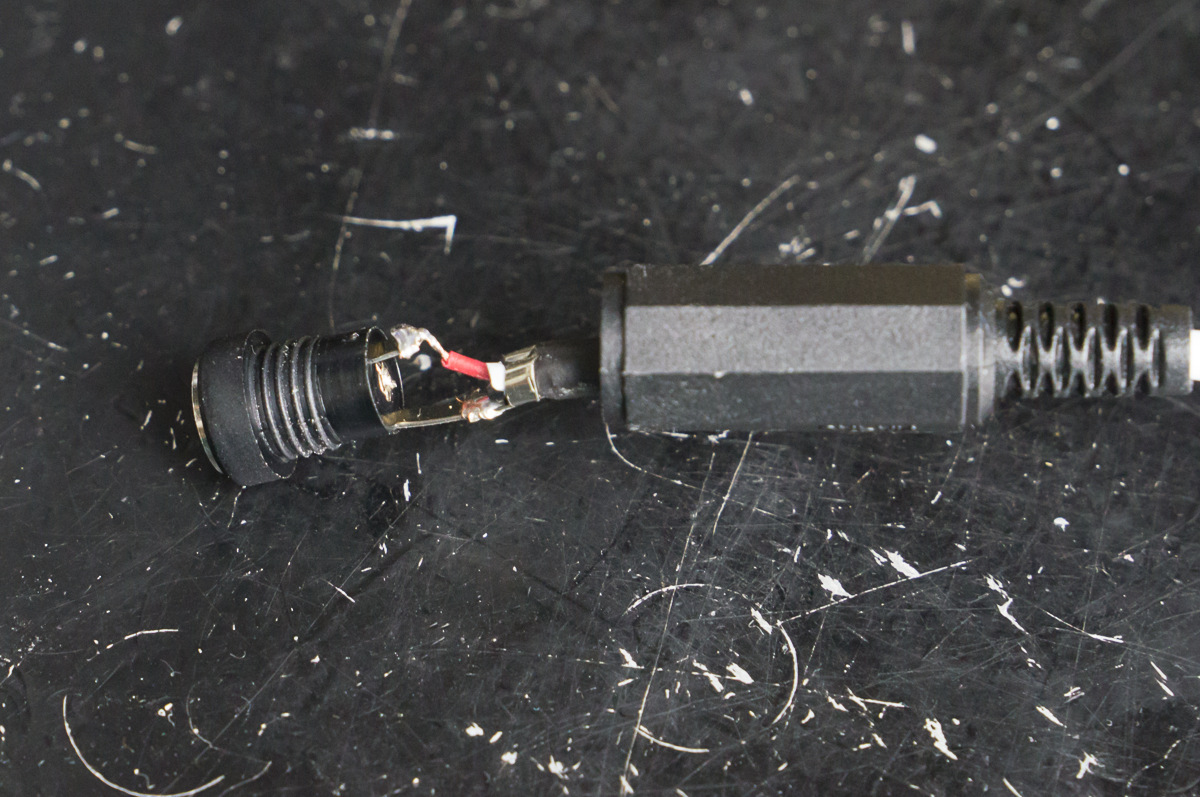

このようにハンダ付けして完了

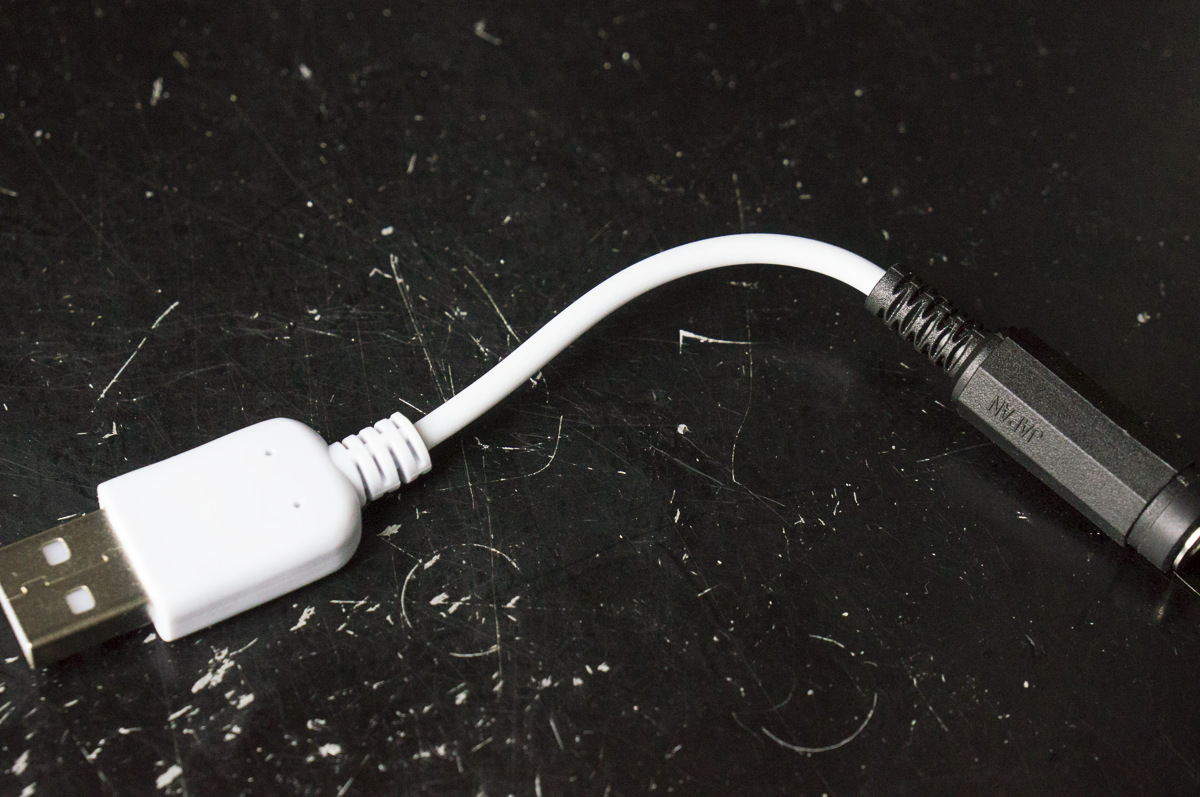

ついでに熱収縮チューブを巻いておくとDCジャックとケーブルとの隙間をほぼなくせます
道具さえあれば難しいものではありません
動作チェックは問題なくファンもしっかり回りました
長時間のチェックはしていないけど
モバイルバッテリーは以前購入したもののさっぱり出番のなかった
ダンボーのバッテリーを使います
このダンボーバッテリーだと10400mAh
付属のバッテリーLI-proⅠは4300mAh
容量が2.4倍ほど増えたのでファン5V動作時間は35時間程度か
iceさんのコメントにて間違っていたことに気がつきました
ダンボーバッテリーだと10400mAh（3.7V）
付属のバッテリーLI-proⅠは4300mAh（7.2V）
なので実質的に2割ちょっとしか変わらないので、ダンボーバッテリーによるファン動作時間は15時間近く
ダンボーバッテリーは2本USB出力が同時可能なので変換ケーブルをもう一個作れば、1台のバッテリーで空調服と空調ズボンを賄えますね
動作時間はだいたい7時間程度だろう。2箇所同時に出力させる為に多少ロスが生じる場合はもう少し下がりそう
※追記
実際、空調服と空調ズボンのファン計4個をダンボーバッテリーで稼働して見たら問題なく6時間程度もちました
空調ズボンの場合だと単三電池4本駆動のアダプターが付属しますが、どうせならモバイルバッテリーでファンを駆動させてみないか？ということで変換ケーブルの制作
※モバイルバッテリーは5V出力なので、空調服付属バッテリー（LI-proⅠ）のように3Vや6Vや7.2V出力は出来ません
電源ケーブルは空調服・空調ズボンで長さは異なるものの共にDCジャック（外径3.8mm：内径1.4mm）の寸法は同じ
結構特殊なジャックです
最初に買ったのがコレ
USB電源ケーブル 3.5／1.3mm USBオス→DCジャックメス(3.5／1.3mm)
アマゾンのレビューにて空調服で使用できると書かれていたので買ってみました
結果は・・・外径3.8mm：内径1.4mmなのに外径3.5mm：内径1.3mmが入るわけがなかった
どうやら一世代前の空調服ファン用には使えたのでしょう
無駄かと思えたこのUSBオス→DCジャックメスケーブルは後に必要な物となりました
これから作ろうという場合には100均でスマホ用USB充電ケーブルを買うのがお手軽で安いでしょう（ただしデータ転送が出来ない充電専用ケーブルが望ましい）
メスDCジャックを探しました
1.4φDCジャック中継型[R指] MJ-099N/3.8
エレショップにありました
試しに空調服用の電源ケーブルのDCジャックに差し込んでみましたがぴったり
では変換ケーブルの制作となります
USBオス→DCジャックメスケーブルをカット（ケーブルの長さはお好みで）
赤線はプラス（1pin）
黒線はGND（4pin）
念のためテスターで間違っていないかチェックしてください
USBのpin配列。白いほうを下にして右から1～4pin
DCジャックは中心がプラス、外側がGNDとなります
このようにハンダ付けして完了
ついでに熱収縮チューブを巻いておくとDCジャックとケーブルとの隙間をほぼなくせます
道具さえあれば難しいものではありません
動作チェックは問題なくファンもしっかり回りました
長時間のチェックはしていないけど
モバイルバッテリーは以前購入したもののさっぱり出番のなかった
ダンボーのバッテリーを使います
このダンボーバッテリーだと10400mAh
付属のバッテリーLI-proⅠは4300mAh
容量が2.4倍ほど増えたのでファン5V動作時間は35時間程度か
iceさんのコメントにて間違っていたことに気がつきました
ダンボーバッテリーだと10400mAh（3.7V）
付属のバッテリーLI-proⅠは4300mAh（7.2V）
なので実質的に2割ちょっとしか変わらないので、ダンボーバッテリーによるファン動作時間は15時間近く
ダンボーバッテリーは2本USB出力が同時可能なので変換ケーブルをもう一個作れば、1台のバッテリーで空調服と空調ズボンを賄えますね
動作時間はだいたい7時間程度だろう。2箇所同時に出力させる為に多少ロスが生じる場合はもう少し下がりそう
※追記
実際、空調服と空調ズボンのファン計4個をダンボーバッテリーで稼働して見たら問題なく6時間程度もちました
