クランプメーター
直流電流を気軽に測りたかったのでそれが測れるクランプメーターを買ってきました
アストロプロダクツのAP デジタルクランプメーターという商品
近場にアストロプロダクツが出来たので見に行ったら売っていたのでお持ち帰り
8500円で直流電流が測れるのは安いです
（見た目が同じっぽい5000円程度のもありますが、取説が中国語みたいです）
どちらも安物なので期待する精度ではないと思いますが、私の用途では十分
気軽に測りたかったその理由は、もちろんカーオーディオでどれだけ電流消費しているか知りたかったからです
で、一人で運転しているときの音量で測ってみました
3.5A程度でした
桁一つ少なくね？と思って何度も計測しても3.5A程度
もちろんコレ、アンプ2台でだよ
PRS-D8400とPDX-M6は共にデジタルアンプ（D級アンプ）とはいえここまでとは凄いな
瞬間的に何倍もの電流が流れたとしても余裕過ぎて、80Aのヒューズや4AWGのケーブルとか過剰装備だったんじゃないのかと思いたくなるレベルです
まぁ余裕があるのはいいんですけど
これが両方ともA級アンプだったらそれこそ35Aは越えちゃうんじゃないですか？
D級アンプだからこその省電流
アンプが2台もあるしバッテリーも容量でかいのに替えなきゃいけないのかなぁとか考えていたが、数年は余裕で保つだろうね
アストロプロダクツのAP デジタルクランプメーターという商品
近場にアストロプロダクツが出来たので見に行ったら売っていたのでお持ち帰り
8500円で直流電流が測れるのは安いです
（見た目が同じっぽい5000円程度のもありますが、取説が中国語みたいです）
どちらも安物なので期待する精度ではないと思いますが、私の用途では十分
気軽に測りたかったその理由は、もちろんカーオーディオでどれだけ電流消費しているか知りたかったからです
で、一人で運転しているときの音量で測ってみました
3.5A程度でした
桁一つ少なくね？と思って何度も計測しても3.5A程度
もちろんコレ、アンプ2台でだよ
PRS-D8400とPDX-M6は共にデジタルアンプ（D級アンプ）とはいえここまでとは凄いな
瞬間的に何倍もの電流が流れたとしても余裕過ぎて、80Aのヒューズや4AWGのケーブルとか過剰装備だったんじゃないのかと思いたくなるレベルです
まぁ余裕があるのはいいんですけど
これが両方ともA級アンプだったらそれこそ35Aは越えちゃうんじゃないですか？
D級アンプだからこその省電流
アンプが2台もあるしバッテリーも容量でかいのに替えなきゃいけないのかなぁとか考えていたが、数年は余裕で保つだろうね
圧着工具一式
気が向いたので持っている圧着工具一式を撮ってみた
左から
銅線用裸圧着端子・裸スリーブ（P/B）用 圧着工具
ロブスター AK38A
ロブスター AK15A
この二つがあれば裸圧着端子やスリーブで困ることはない
38mm2も出来るがもうここからは油圧式にしたほうがいいと思う
リングスリーブ用 圧着工具
ロブスター AK17A ※売却しました
ロブスター AK17MA2
電気工事士技能試験用の指定工具
大を使わない場合小型のほうがラク
絶縁被覆付閉端接続子用 圧着工具
マーベル MH-128
1、2、5、8の全種類が使えるのでお得
珍しくマーベルだがカチカチの感触が微妙（これ買ったときにAK28Aはまだ売っていなかった）
ネタで買ったため案の定使い道がない
絶縁被覆付圧着端子・圧着スリーブ用 圧着工具
ロブスター AK112MA
0.3、0.5、1.25、2、3.5、5.5と6種類使えるのでお得
絶縁被覆付圧着スリーブは結構使い道があって重宝する
オープンバレル型コンタクト用 圧着工具
ホーザン P-707
ダイス数が多いため大抵のオープンバレルに対応出来るだろう
出来ないのもある例えばエーモンの【1163】ギボシとか（これを圧着出来る工具は見たことない）
トグル機構があるので軽い力で圧着出来る
驚異のロブスター率。ロブスターの工具好きなんですよね
これだけの種類があれば圧着関係で困ることはない
ちなみに青グリップの絶縁被覆付やオープンバレルはJIS規格にないため、規格に厳しい相手や規定のある場所だと使用不可とか非推奨なこともあるそうです
左から
銅線用裸圧着端子・裸スリーブ（P/B）用 圧着工具
ロブスター AK38A
ロブスター AK15A
この二つがあれば裸圧着端子やスリーブで困ることはない
38mm2も出来るがもうここからは油圧式にしたほうがいいと思う
リングスリーブ用 圧着工具
ロブスター AK17A ※売却しました
ロブスター AK17MA2
電気工事士技能試験用の指定工具
大を使わない場合小型のほうがラク
絶縁被覆付閉端接続子用 圧着工具
マーベル MH-128
1、2、5、8の全種類が使えるのでお得
珍しくマーベルだがカチカチの感触が微妙（これ買ったときにAK28Aはまだ売っていなかった）
ネタで買ったため案の定使い道がない
絶縁被覆付圧着端子・圧着スリーブ用 圧着工具
ロブスター AK112MA
0.3、0.5、1.25、2、3.5、5.5と6種類使えるのでお得
絶縁被覆付圧着スリーブは結構使い道があって重宝する
オープンバレル型コンタクト用 圧着工具
ホーザン P-707
ダイス数が多いため大抵のオープンバレルに対応出来るだろう
出来ないのもある例えばエーモンの【1163】ギボシとか（これを圧着出来る工具は見たことない）
トグル機構があるので軽い力で圧着出来る
驚異のロブスター率。ロブスターの工具好きなんですよね
これだけの種類があれば圧着関係で困ることはない
ちなみに青グリップの絶縁被覆付やオープンバレルはJIS規格にないため、規格に厳しい相手や規定のある場所だと使用不可とか非推奨なこともあるそうです
リングスリーブ用圧着工具とVVFケーブルカッター
第二種電気工事士 技能試験がもう数日後に行われるので今更な話ですが
必ず必要となるリングスリーブの圧着工具
黄色いグリップになっており、JIS C9711適合品であることが条件となります
上：AK17A （極小・小・中・大）
下：AK17MA2 （極小・小・中）
大スリーブまで全て対応するのを使うか、中まで対応の小型のを買うかで迷うと思います
2種止まりで1種は受けないなら小型ので良いと思います
1種も目指すなら大まで対応しているのを買った方が無難らしいです
価格は小型のほうが高いメーカーが多いようです
開いたときはこの程度の差はある
大型のほうはグリップが内側に抉りこんでから外側に膨らむ構造
小型はストレートだが、根元に出っ張りがある
この出っ張り部分があるおかげでリングスリーブの仮押さえで安定した握りが行えます
大型のは軽量のためかグリップの厚みが小型に比べ薄いです
大型のは大スリーブ圧着をメインに考えられている構造（支点に一番近いからね）
それらのせいで意外なことに大型のほうが圧着に力をより必要とします
本来は不要なもの（ペンチでカットするから）ではあるがケーブルカッターを私は使います
上：SK11 SVA-260
下：ME-38
ME-38は切断力としては問題ないと思うがＩＶ線用なので平型のVVF線を刃に置く場合結構グリップを開く必要がある
SVA-260であればVA線（VVF対応）用なので少し開くだけで刃に通せる
何となく切れ味はME-38のほうが良い感じがする
こいつは常に一番切れる場所に対象を置ける刃の構造だしな
切ったときの音はME-38のほうが断然良い音が出る
必ず必要となるリングスリーブの圧着工具
黄色いグリップになっており、JIS C9711適合品であることが条件となります
上：AK17A （極小・小・中・大）
下：AK17MA2 （極小・小・中）
大スリーブまで全て対応するのを使うか、中まで対応の小型のを買うかで迷うと思います
2種止まりで1種は受けないなら小型ので良いと思います
1種も目指すなら大まで対応しているのを買った方が無難らしいです
価格は小型のほうが高いメーカーが多いようです
開いたときはこの程度の差はある
大型のほうはグリップが内側に抉りこんでから外側に膨らむ構造
小型はストレートだが、根元に出っ張りがある
この出っ張り部分があるおかげでリングスリーブの仮押さえで安定した握りが行えます
大型のは軽量のためかグリップの厚みが小型に比べ薄いです
大型のは大スリーブ圧着をメインに考えられている構造（支点に一番近いからね）
それらのせいで意外なことに大型のほうが圧着に力をより必要とします
本来は不要なもの（ペンチでカットするから）ではあるがケーブルカッターを私は使います
上：SK11 SVA-260
下：ME-38
ME-38は切断力としては問題ないと思うがＩＶ線用なので平型のVVF線を刃に置く場合結構グリップを開く必要がある
SVA-260であればVA線（VVF対応）用なので少し開くだけで刃に通せる
何となく切れ味はME-38のほうが良い感じがする
こいつは常に一番切れる場所に対象を置ける刃の構造だしな
切ったときの音はME-38のほうが断然良い音が出る
マキタ 充電式4モードインパクトドライバ TP141DRFX購入
DIYで電動ドライバー系はトップに選ばれる電動工具
去年の11月に出たらしいマキタの充電式4モードインパクトドライバ（18V） TP141DRFXを買ってきました
このインパクトドライバーは他のインパクトドライバーとは違い4モードというのが特徴でして
インパクトモード
振動ドリルモード
ドリルモード
ネジ締めモード
の選択と使用が可能なマルチインパクトドライバーと呼ばれるタイプ
マキタには14.4Vと18Vのがありますが、他のマキタ製品は持っていないのでバッテリーの使い回しを考える必要はなく、よりトルクのある18Vにしました
（よりトルクがあるとはいうが150N･mなので普通の14.4Vインパクトドライバーと同等以下）
他メーカーだとパナソニック、ネジ締めモードは無いようですがボッシュに14.4Vと18Vがあるようです。日立にはなさそう
8月に新製品が出るパナも考えたが、マキタだと
インパクトトルクは14.4V版でもマキタのほうが上
モード切替の分かりやすさは雲泥の差
コンクリート用の震動ドリルモードがある
テクスネジ専用モードもある
価格はすでに発売済みな分価格が落ち着いている
というメリットが多く大変魅力的です
ただし
防塵防水機構はパナ
穴あけ性能はパナ
というパナにもメリットはあります
いままでは日立のホームセンターモデルの12VインパクトドライバーFWH12DC2というのを使っていました
ただ、何も知らずに2年ほど前にねじ回すのにラクでいいじゃんと買った
インパクトドライバーは小さいネジには不適格な工具とは知らなかった。穴あけも対応品もあるが一般的にインパクトドライバーで使うものではないとのこと
今回はその反省も踏まえ小さいネジにも穴あけにも使えるマルチインパクトドライバーを買ったのです
FWH12DC2は工具専門のリサイクルショップに売って6,000円。2年も使ったのに購入額の4割
個人的には1000円程度と思っていたうえに、「ホームセンターモデルは安くなってしまうよ」とか言われたのだが予想を遙かに上回った
TP141DRFXは39800円で同じ店で買った。リサイクルショップだが新品未開封品も一部扱っているんだそうだ。そう遠くもなくそれ知ってたから通販じゃなくて店舗まで行ったんですけどね
代理店ではないのでメーカー保障はないのだが初期不良の店舗保障として30日はあるとのこと（というかマキタ代理店でもインパクトドライバーにはメーカー保障が無いっぽいが）
DIYで使うには過剰性能だけど、それぞれに適した工具を使うよりは1つである程度はできるのは魅力
あとこの収納ケースって上蓋に小物入れがあっていいね
去年の11月に出たらしいマキタの充電式4モードインパクトドライバ（18V） TP141DRFXを買ってきました
このインパクトドライバーは他のインパクトドライバーとは違い4モードというのが特徴でして
インパクトモード
振動ドリルモード
ドリルモード
ネジ締めモード
の選択と使用が可能なマルチインパクトドライバーと呼ばれるタイプ
マキタには14.4Vと18Vのがありますが、他のマキタ製品は持っていないのでバッテリーの使い回しを考える必要はなく、よりトルクのある18Vにしました
（よりトルクがあるとはいうが150N･mなので普通の14.4Vインパクトドライバーと同等以下）
他メーカーだとパナソニック、ネジ締めモードは無いようですがボッシュに14.4Vと18Vがあるようです。日立にはなさそう
8月に新製品が出るパナも考えたが、マキタだと
インパクトトルクは14.4V版でもマキタのほうが上
モード切替の分かりやすさは雲泥の差
コンクリート用の震動ドリルモードがある
テクスネジ専用モードもある
価格はすでに発売済みな分価格が落ち着いている
というメリットが多く大変魅力的です
ただし
防塵防水機構はパナ
穴あけ性能はパナ
というパナにもメリットはあります
いままでは日立のホームセンターモデルの12VインパクトドライバーFWH12DC2というのを使っていました
ただ、何も知らずに2年ほど前にねじ回すのにラクでいいじゃんと買った
インパクトドライバーは小さいネジには不適格な工具とは知らなかった。穴あけも対応品もあるが一般的にインパクトドライバーで使うものではないとのこと
今回はその反省も踏まえ小さいネジにも穴あけにも使えるマルチインパクトドライバーを買ったのです
FWH12DC2は工具専門のリサイクルショップに売って6,000円。2年も使ったのに購入額の4割
個人的には1000円程度と思っていたうえに、「ホームセンターモデルは安くなってしまうよ」とか言われたのだが予想を遙かに上回った
TP141DRFXは39800円で同じ店で買った。リサイクルショップだが新品未開封品も一部扱っているんだそうだ。そう遠くもなくそれ知ってたから通販じゃなくて店舗まで行ったんですけどね
代理店ではないのでメーカー保障はないのだが初期不良の店舗保障として30日はあるとのこと（というかマキタ代理店でもインパクトドライバーにはメーカー保障が無いっぽいが）
DIYで使うには過剰性能だけど、それぞれに適した工具を使うよりは1つである程度はできるのは魅力
あとこの収納ケースって上蓋に小物入れがあっていいね
VVFケーブルストリッパーの比較
第二種電気工事士技能試験で必須工具となるストリッパー
いくつか種類がありますが、代表的なタイプを3種用意して切り口を比較してみようと思い立ちました

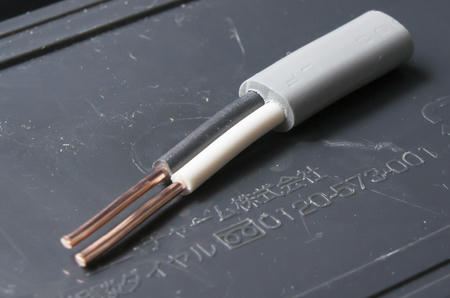

被覆と絶縁被覆の切り口を比較すると違いが出ますね
まず下から
技能試験用に作られた専用ストリッパー

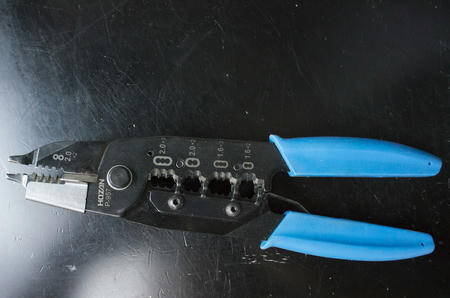

ホーザンのP-957 VVFストリッパー（別売りの合格ゲージを取り付けてあります）
切り口は被覆・絶縁被覆共に一番綺麗に剥けています。それでいて一番早く指定の長さに剥ける
さらに輪作りが2本同時に綺麗に出来るというチート工具
替え刃構造ではないので切れ味が落ちたり欠けたりしたら丸々買い換え。しかし候補問題2周半しても切れ味には問題はありませんでした（こじるような誤った使い方をしなければ大丈夫でしょう）
ケーブルカッター部分はあまり使わない方が無難
ヒンジはボルト止めなので開き具合を調整可能
次に真ん中
電工ナイフとペンチで剥いた例
電工ナイフはマーベルのLE-325 ザ・ナイフ
ペンチはFUJIYAの電工ペンチNo.1050Z-175
（余談：電工ナイフは未来工業のデンコーマックDM-11（左利き用DM-11L）が簡易ストリッパー付きで人気らしいです）
被覆はナイフで切り目を入れてペンチで引きちぎるので綺麗ではありませんが、絶縁被覆はナイフで剥くため綺麗に仕上げられます
※ここは技術差が出ますので上手い人はどちらも綺麗に剥けると思います
ただし時間が掛かりますし、焦ったり慣れていなかったりすると指を切ります
最後に一番上
VVF線ストリッパー
ロブスターのエコ電線対応VVF線ストリッパー EEF203
被覆・絶縁被覆共に段差の出来る切り口になる
このタイプのストリッパーでは少し切り込みを入れて引きちぎる方式なため他のも同じような仕上がりになると思われます
写真でもそうなっているが被覆を剥くときに絶縁被覆を少し削ってしまうことがある
メーカーに刃の調整をして貰って多少マシにはなったがやはり多少傷が付くためこれが仕様
案の定P-957のチートぶりが半端ないなぁ
本体に1cm間隔の目盛りがあるから被覆を剥くのが早い、合格ゲージを使えば絶縁被覆を刃に当てながら10～20mm間をmm単位の指定であとからでも剥ける
それでいて綺麗
絶縁被覆は2本同時にしか剥けないが保障外ながらも1.6なら1本2.0用に通せば3本同時に剥けます。2.0は3本同時は芯線を傷つける可能性があり無茶
価格は高くお仕事では使わないタイプのストリッパーだろう
エコケーブルも刃を食い込ませながら数回軽く上下に揺らすことで対応可能
ナイフは試験に受かるためなら時間が掛かりすぎるため論外
エコケーブルもより時間が掛かるため正直厳しい
VVRにはこのなかでは一番適している
この資格に限らず試験と現場（理想と現実というか）とでは結構異なることが多いのでそれぞれに適した方法に合わせたほうが利口と思う
お仕事ではストリッパーよりもナイフを使うことも多いだろうから、そういう道を進むならちゃんと練習するべき
VVF線ストリッパーも悪くない選択
サクッと外装は剥ぎ取れるし絶縁被覆も太さ問わず3本同時に剥ぎ取れる
エコケーブルもVVFと変わらず簡単に剥ぎ取れる強みがある
替え刃もあり構造も単純なこともあってそうそう壊れる心配は無い
ただしあとから1mmだけ剥ぎ取りたい（修正したい）とか微調整したい場合には難しい
ということで
技能試験用ストリッパーは時間が限られ、年一回しか受けられない試験にもってこい
次点ではVVF線ストリッパー
ナイフで剥ぎ取りはVVRぐらいでしか役に立たなそう
位置づけはこんな感じだろう
ちなみにケーブルのカットはP-957や電工ペンチではもうやっていません

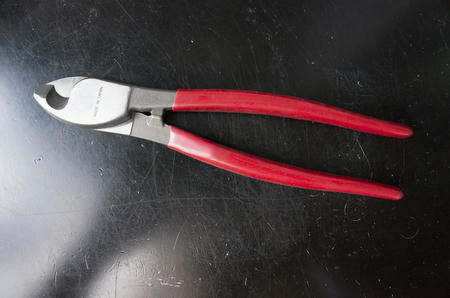

マーベルのME-38
カーオーディオのバッ直線をカットするために買っていた
VVF用じゃないけどVVF2.0-3Cもラクラク切れるのでつかっている
少なくともP-957のケーブルカッター部分は華奢なので多用はしない方が良いと思われる
いくつか種類がありますが、代表的なタイプを3種用意して切り口を比較してみようと思い立ちました
被覆と絶縁被覆の切り口を比較すると違いが出ますね
まず下から
技能試験用に作られた専用ストリッパー
ホーザンのP-957 VVFストリッパー（別売りの合格ゲージを取り付けてあります）
切り口は被覆・絶縁被覆共に一番綺麗に剥けています。それでいて一番早く指定の長さに剥ける
さらに輪作りが2本同時に綺麗に出来るというチート工具
替え刃構造ではないので切れ味が落ちたり欠けたりしたら丸々買い換え。しかし候補問題2周半しても切れ味には問題はありませんでした（こじるような誤った使い方をしなければ大丈夫でしょう）
ケーブルカッター部分はあまり使わない方が無難
ヒンジはボルト止めなので開き具合を調整可能
次に真ん中
電工ナイフとペンチで剥いた例
電工ナイフはマーベルのLE-325 ザ・ナイフ
ペンチはFUJIYAの電工ペンチNo.1050Z-175
（余談：電工ナイフは未来工業のデンコーマックDM-11（左利き用DM-11L）が簡易ストリッパー付きで人気らしいです）
被覆はナイフで切り目を入れてペンチで引きちぎるので綺麗ではありませんが、絶縁被覆はナイフで剥くため綺麗に仕上げられます
※ここは技術差が出ますので上手い人はどちらも綺麗に剥けると思います
ただし時間が掛かりますし、焦ったり慣れていなかったりすると指を切ります
最後に一番上
VVF線ストリッパー
ロブスターのエコ電線対応VVF線ストリッパー EEF203
被覆・絶縁被覆共に段差の出来る切り口になる
このタイプのストリッパーでは少し切り込みを入れて引きちぎる方式なため他のも同じような仕上がりになると思われます
写真でもそうなっているが被覆を剥くときに絶縁被覆を少し削ってしまうことがある
メーカーに刃の調整をして貰って多少マシにはなったがやはり多少傷が付くためこれが仕様
案の定P-957のチートぶりが半端ないなぁ
本体に1cm間隔の目盛りがあるから被覆を剥くのが早い、合格ゲージを使えば絶縁被覆を刃に当てながら10～20mm間をmm単位の指定であとからでも剥ける
それでいて綺麗
絶縁被覆は2本同時にしか剥けないが保障外ながらも1.6なら1本2.0用に通せば3本同時に剥けます。2.0は3本同時は芯線を傷つける可能性があり無茶
価格は高くお仕事では使わないタイプのストリッパーだろう
エコケーブルも刃を食い込ませながら数回軽く上下に揺らすことで対応可能
ナイフは試験に受かるためなら時間が掛かりすぎるため論外
エコケーブルもより時間が掛かるため正直厳しい
VVRにはこのなかでは一番適している
この資格に限らず試験と現場（理想と現実というか）とでは結構異なることが多いのでそれぞれに適した方法に合わせたほうが利口と思う
お仕事ではストリッパーよりもナイフを使うことも多いだろうから、そういう道を進むならちゃんと練習するべき
VVF線ストリッパーも悪くない選択
サクッと外装は剥ぎ取れるし絶縁被覆も太さ問わず3本同時に剥ぎ取れる
エコケーブルもVVFと変わらず簡単に剥ぎ取れる強みがある
替え刃もあり構造も単純なこともあってそうそう壊れる心配は無い
ただしあとから1mmだけ剥ぎ取りたい（修正したい）とか微調整したい場合には難しい
ということで
技能試験用ストリッパーは時間が限られ、年一回しか受けられない試験にもってこい
次点ではVVF線ストリッパー
ナイフで剥ぎ取りはVVRぐらいでしか役に立たなそう
位置づけはこんな感じだろう
ちなみにケーブルのカットはP-957や電工ペンチではもうやっていません
マーベルのME-38
カーオーディオのバッ直線をカットするために買っていた
VVF用じゃないけどVVF2.0-3Cもラクラク切れるのでつかっている
少なくともP-957のケーブルカッター部分は華奢なので多用はしない方が良いと思われる
