GM-D6400の改造 （コンデンサー打ち替え）
パイオニア（カロッツェリア）の外部アンプGM-D6400
コンパクトで値段も安くて、何より各端子をネジ止めできる点がとても気に入っている
アンプの性能はそれほど高くないとか言われていますがあるとないとではやはり雲泥の差ではあると思う
音質向上のためにコンデンサを変えているユーザーたちがいるそうだ
交換するコンデンサはカップリングコンデンサと呼ばれる箇所のコンデンサ
音質に直結するため音質の変化があるそうだ
でも流石にスピーカーを換えたとかヘッドユニットを換えたほどの違いは絶対無いよ
とりあえずまず分解
次に
基板上にネジがD1~11まであるので外します
トランジスターが大量にネジ止めされている金属板（写真上部分）の左右にC1~2の黒ネジがあるのでそれも外す
そうすれば箱から端子板と一緒に基板が外れると思います
カップリングコンデンサはこの4個
コンデンサは25V 47μF 85℃でした
交換するコンデンサはどうせなら音響用の定番品にしました
といっても私はその辺詳しくないので適当にググっていくつか該当しましたが、見た目でこれにしました
東信工業 UTSJ 25V 47μFです
このコンデンサなら元のコンデンサとサイズが変わらないので同じように取り付けできますね
もちろんコンデンサには極性があるので間違えないようにね
コンデンサは足が短い方が-です。もし同じ長さでも本体に-となるところに印刷やそこだけ縦に色が違うとかがされています
基板には、+が印字されていたり-にもそれっぽいのが印字されているのでその通りに
交換後の違いは・・・特にないかなぁ
部品変えているから何かしら変わっているはずなんだけどね。聞き分けられるレベルかは知らないけど
コンパクトで値段も安くて、何より各端子をネジ止めできる点がとても気に入っている
アンプの性能はそれほど高くないとか言われていますがあるとないとではやはり雲泥の差ではあると思う
音質向上のためにコンデンサを変えているユーザーたちがいるそうだ
交換するコンデンサはカップリングコンデンサと呼ばれる箇所のコンデンサ
音質に直結するため音質の変化があるそうだ
でも流石にスピーカーを換えたとかヘッドユニットを換えたほどの違いは絶対無いよ
とりあえずまず分解
次に
基板上にネジがD1~11まであるので外します
トランジスターが大量にネジ止めされている金属板（写真上部分）の左右にC1~2の黒ネジがあるのでそれも外す
そうすれば箱から端子板と一緒に基板が外れると思います
カップリングコンデンサはこの4個
コンデンサは25V 47μF 85℃でした
交換するコンデンサはどうせなら音響用の定番品にしました
といっても私はその辺詳しくないので適当にググっていくつか該当しましたが、見た目でこれにしました
東信工業 UTSJ 25V 47μFです
このコンデンサなら元のコンデンサとサイズが変わらないので同じように取り付けできますね
もちろんコンデンサには極性があるので間違えないようにね
コンデンサは足が短い方が-です。もし同じ長さでも本体に-となるところに印刷やそこだけ縦に色が違うとかがされています
基板には、+が印字されていたり-にもそれっぽいのが印字されているのでその通りに
交換後の違いは・・・特にないかなぁ
部品変えているから何かしら変わっているはずなんだけどね。聞き分けられるレベルかは知らないけど

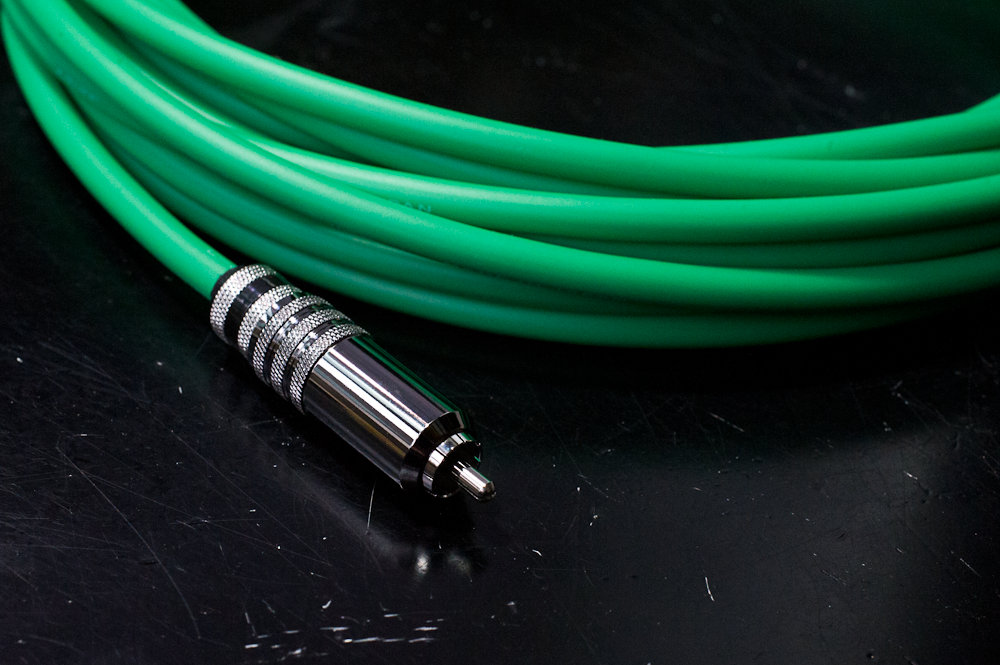

RCAケーブル
純正ナビのスピーカー出力配線→アンプのRCA入力用にケーブルを作りました
ケーブル：カナレ L-4E6S
RCAプラグ：フォルテシモオーディオ ロジウムメッキ RCAプラグ RCA-PKCRO 単線対応
ケーブルのシールド編み線はプラグ側（アンプ側（下流））には結線しません
もしする場合は上流のスピーカー出力側のギボシ側になりますが、ギボシだから結線しするかどうか不明
今のところまだケーブルはカットしていません
車に使うのでケーブルはノイズに強いL-4E6Sでプラグは耐候性の高いロジウムメッキにしておいた
音質的には金メッキのほうが優れているそうだ
※追記
考えてみればスピーカー出力線に結線するのでRCA用ケーブルは不適格か
一応計算してみると
まずこのケーブルのスペックは0.2ｓｑ（24AWG）が4本
スターカットなので2本1組で使うため単純に2倍の0.4ｓｑ（約21AWG）となる
MMCS（ロックフォード レス）の最大出力は45Wの負荷インピーダンス4Ωなので最大電流は3.4A（ちなみに最大電圧は約13.4V）
（計算式は、√（最大出力W×負荷インピーダンスΩ）＝電圧V、最大出力W÷電圧V＝電流A） ）
24AWGは3.5Aまで耐えられるのでほぼマージン無しながらギリギリセーフ
21AWGであれば9A程度となるためかなりマージンが取れるので余裕セーフでした
計算するまで不安だったがマージンが大量にあって燃える心配は無くなった
マージンギリギリでも45WをMAXで出すわけじゃないですが、あるに越したことはない
ま、気が向いたら普通にスピーカーケーブルのカナレ4S6に換えておきますよ、っと

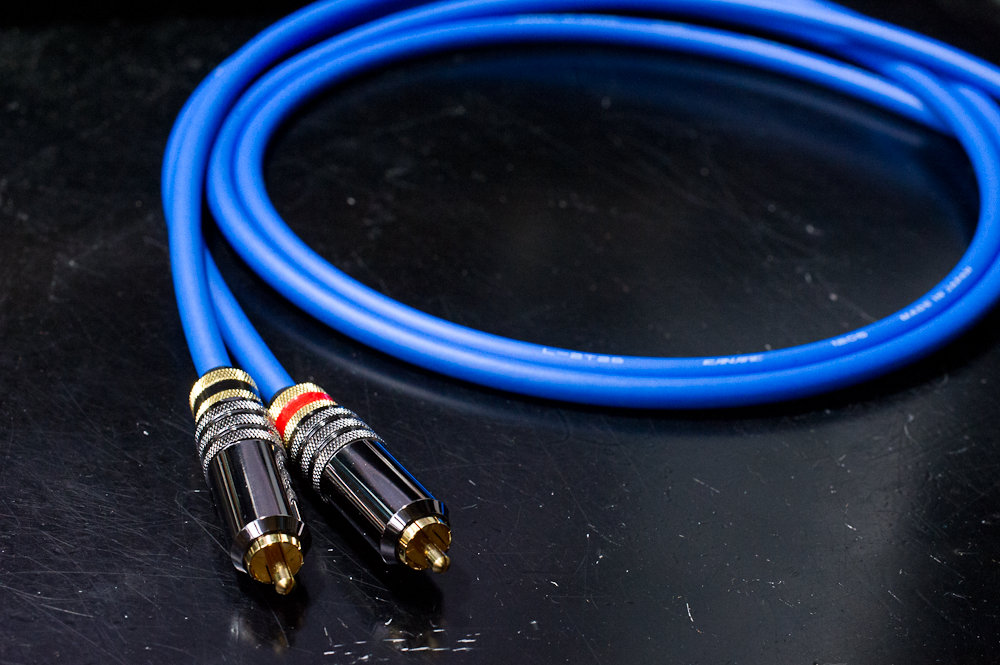

ついでにPC用にも作ってみることにしました
ケーブル：カナレ L-2T2S
RCAプラグ：フォルテシモオーディオ 金メッキ RCAプラグ RCA-PKCGO 単線対応
約1m
サウンドボードのSE-300PCIEとヘッドホンアンプのAT-HA5000とを繋ぐRCAケーブルです
こっちは室内なので音質が優れているというL-2T2Sで金メッキRCAプラグ
ケーブルのシールド編み線は片方のプラグだけ結線する片側接地にしておいた
これをすると所謂ケーブルに向きが発生することになる
SE-300PCIEのRCAジャック側にケーブルのシールド編み線を結線した側のプラグを付けることにした
作ったのはいいけど元のRCAケーブルを抜いたらSE-300PCIEのRCAジャックがぶっ壊れてしまったのでオンキョーと対応中
SE-300PCIEのRCAジャックは結構華奢らしいね
RCAプラグがコレットチャック式なのでRCAジャックへ取り付け・取り外しをするときはプラグ回して緩めないといけません
取り付け後はプラグを締め、完全に抜けないように固定します
コレットチャックのメリットはRCAジャックに確実に取り付けることが出来るうえにジャックに負担を掛けずに抜き差しが可能なことと、接触不良や振動で抜けることもないことでしょうか
負担を掛けないとは言うが締めすぎると緩めるときにRCAジャックを破壊しかねないので何事もやり過ぎ注意
ケーブル：カナレ L-4E6S
RCAプラグ：フォルテシモオーディオ ロジウムメッキ RCAプラグ RCA-PKCRO 単線対応
ケーブルのシールド編み線はプラグ側（アンプ側（下流））には結線しません
もしする場合は上流のスピーカー出力側のギボシ側になりますが、ギボシだから結線しするかどうか不明
今のところまだケーブルはカットしていません
車に使うのでケーブルはノイズに強いL-4E6Sでプラグは耐候性の高いロジウムメッキにしておいた
音質的には金メッキのほうが優れているそうだ
※追記
考えてみればスピーカー出力線に結線するのでRCA用ケーブルは不適格か
一応計算してみると
まずこのケーブルのスペックは0.2ｓｑ（24AWG）が4本
スターカットなので2本1組で使うため単純に2倍の0.4ｓｑ（約21AWG）となる
MMCS（ロックフォード レス）の最大出力は45Wの負荷インピーダンス4Ωなので最大電流は3.4A（ちなみに最大電圧は約13.4V）
（計算式は、√（最大出力W×負荷インピーダンスΩ）＝電圧V、最大出力W÷電圧V＝電流A） ）
24AWGは3.5Aまで耐えられるのでほぼマージン無しながらギリギリセーフ
21AWGであれば9A程度となるためかなりマージンが取れるので余裕セーフでした
計算するまで不安だったがマージンが大量にあって燃える心配は無くなった
マージンギリギリでも45WをMAXで出すわけじゃないですが、あるに越したことはない
ま、気が向いたら普通にスピーカーケーブルのカナレ4S6に換えておきますよ、っと
ついでにPC用にも作ってみることにしました
ケーブル：カナレ L-2T2S
RCAプラグ：フォルテシモオーディオ 金メッキ RCAプラグ RCA-PKCGO 単線対応
約1m
サウンドボードのSE-300PCIEとヘッドホンアンプのAT-HA5000とを繋ぐRCAケーブルです
こっちは室内なので音質が優れているというL-2T2Sで金メッキRCAプラグ
ケーブルのシールド編み線は片方のプラグだけ結線する片側接地にしておいた
これをすると所謂ケーブルに向きが発生することになる
SE-300PCIEのRCAジャック側にケーブルのシールド編み線を結線した側のプラグを付けることにした
作ったのはいいけど元のRCAケーブルを抜いたらSE-300PCIEのRCAジャックがぶっ壊れてしまったのでオンキョーと対応中
SE-300PCIEのRCAジャックは結構華奢らしいね
RCAプラグがコレットチャック式なのでRCAジャックへ取り付け・取り外しをするときはプラグ回して緩めないといけません
取り付け後はプラグを締め、完全に抜けないように固定します
コレットチャックのメリットはRCAジャックに確実に取り付けることが出来るうえにジャックに負担を掛けずに抜き差しが可能なことと、接触不良や振動で抜けることもないことでしょうか
負担を掛けないとは言うが締めすぎると緩めるときにRCAジャックを破壊しかねないので何事もやり過ぎ注意
ロブテックスFK-1 ホーザンP-707 オープンバレル圧着工具の比較
※大幅に修正and加筆
車の電装弄りでは避けて通れない工具の一つオープンバレル型 圧着工具
オープンバレル・・・芯線と被覆に噛ませる羽（バレル）が付いた端子（ギボシやら平型端子、コネクターピンなど）が該当します
ペンチで端子を潰すことも出来なくはないですが、きちんと圧着出来ずすっぽ抜けるのが目に見えているので必ず専用の圧着工具を用いてください
ちゃんと芯線は芯線バレル・被覆は被覆バレルへ圧着してください
芯線バレルに被覆を噛ませることは欠陥となるので絶対してはいけません
車用として人気があるのは
LOBSTER(エビ印)のロブテックス 電装圧着工具 FK-1
全長：23.5mm
一般的な車の電装弄り（コネクタ端子までは弄らない）程度であれば、これで必要十分でしょう
○概ね2000円程度と低価格な割に結構綺麗にしっかり圧着できるので使用者は多い
○刃厚が太めで一回でしっかり全体が圧着される
○がた付きが無い
△裸圧着端子やワイヤストリッパはオマケ程度（裸圧着端子は必ずJIS認定工具を用いるべき）
×グリップがかなり堅めで薄いため手が痛くなる
×グリスや注油をしようが開閉が渋いまま
HOZAN（ホーザン） P-707 圧着工具
全長：23.0mm
近年発売された（大体1年半ぐらい前だがこういう市場はサイクル長いからね）ばかりのトグル機構付きのオープンバレル型 圧着工具。成形確認機構は無い
値段が値段なため使用者はあまりいないと思われる
○コネクターピンまでほぼ全て圧着できる
○トグル機構なので軽い力でしっかり圧着できる
○動きがなめらかでグリップも太いので手が痛くなりにくい
△ダイスが多すぎる（個人的にはΦ表記ではなくmm表記のほうが嬉しいのだが）
×高価
×トグル機構なのでどうしてもグリップの開きが広くなるし根元のダイスは狭くなる
電線も含めた圧着具合を比較してみると
左：P-707
右：FK-1
芯線の圧着具合ですがP-707は大変綺麗でしっかり圧着されております
FK-1のほうは綺麗とは言いづらいですが十分な圧着具合です
左：P-707
右：FK-1
次に被覆だがやはり綺麗さではP-707で内側に丸く折れ曲がり被覆を押さえるように圧着
FK-1は逆に被覆へかっつり食い込んで圧着している
見やすいように銅線なしで圧着方式を見てみるが、これは本来の使い方ではないので参考程度に
まず芯線部分
左：P-707 （幅：3.0mm）
右：FK-1 （幅：3.8mm）
P-707は内側に寄せるように圧着。隙間が殆ど無くなるのでがっちり圧着されている
FK-1は上からほぼそのまま圧着。隙間が多いので細い芯線だと工夫しないと厳しいかも
次に被覆部分
左：P-707 （幅：3.5mm）
右：FK-1 （幅：4.4mm）
P-707は内側に寄せながら丸まるように圧着。被覆や芯線へのダメージが少なくしっかり圧着
FK-1は食い込ませるように圧着。被覆に食い込むので芯線へのダメージもあるかもしれない
圧着具合や方式を比較してみましたが
P-707はかなり綺麗に幅も狭く圧着は必要十分以上に仕上がる
FK-1は仕上げは雑で幅も広いが圧着は必要十分で仕上がる
価格や入手性ではFK-1に軍配が挙がり、使い勝手や仕上がりではP-707が優れていると言える
万人に勧めるならFK-1で、P-707は余程こだわる人でもなければ購入対象にならないだろう
オープンバレルの端子にはISOやJISに統一規格がない
そのため端子メーカーごとに、バレルの形状や太さなど大なり小なり異なる点が出てしまう
となると工具のほうもどうしても端子と相性が出てしまいますが、だいたい芯線側はあまり相性は出ないそうです。問題となるのが被覆側だそうで
例えばこのように被覆部分の爪部分（バレル）の圧着が折り重なっていますが、爪部分が被覆全体を包んでいるためこれでも被覆側の圧着自体には問題はないそうです（HOZANから資料を貰いました）
もちろん芯線のみ圧着した状態でも引っ張っても抜けずしっかり圧着されているという前提ですが
ちなみにケースはエーモンのターミナルセット E3を改造
P-707よりも5mm長いFK-1ももちろん入る（本来こいつを入れるために工具収納部分の仕切りをカットしてたしな）
FK-1よりも横幅が増えたのでヒートガンで仕切りを曲げればご覧の通りぴったり入る
ターミナルセット E3に付属していた圧着工具（電工ペンチ）は全く使い物にならなかったよ
FK-1を使った後だとおもちゃにしか思えなくなるでしょう
そのFK-1もP-707を使った後だとｒｙ
オープンバレルではないギボシというのもある
オス側にもメス側にも最初から硬質の絶縁スリーブが取り付けられており、スリーブは外すことは出来ません
オス側も端子が露出しないフルカバータイプのスリーブですね
これを圧着させるには専用の工具が必要となります
絶縁被覆付き圧着端子/圧着スリーブ用の工具です
LOBSTER(エビ印)のロブテックス ミニ圧着工具 AK112MA
絶縁被覆付の端子やスリーブもJISで規格化されておりません
成形確認機構があるので（解除ノブを使わない限り）ちゃんと圧着されるまでグリップは開きません
カチカチっとなるので仮押さえも容易
ケーブルの被覆と芯線とを同時に圧着します。ダイスの高さが手前と奥とで異なるので使用には注意
絶縁被覆付き圧着スリーブはそこそこ使い道が多いので意外と使用頻度が高いです
（JIS規格のある裸圧着スリーブは圧着後にテープ巻きしたり熱収縮チューブを使ったりして絶縁処理する手間がある）
圧着具合
左：AK112MA
中：P-707
右：FK-1
絶縁被覆で守られているのでわかりにくいな
普通のオープンバレルのギボシと互換があるのは1.25sqと2.0sq用です
今回0.5sqのケーブルに圧着させましたが、推奨されていない使い方なので1.25sqよりも細いケーブルには使わない方が良いかもしれません
（一応0.5sqや0.3sqでも強く引っ張っても抜けませんし、オープンバレルと同様に規格化されていないので、同じように「引っ張って抜けなきゃOK」と考えて使っています
でもメーカーの推奨外なのでお勧めはしません）
無駄に高い工具買いましたけどこれが工具集めの性ですな
※追記
矢崎総業製のギボシと防水ギボシ用スリーブを手に入れました
車の電装弄りでは避けて通れない工具の一つオープンバレル型 圧着工具
オープンバレル・・・芯線と被覆に噛ませる羽（バレル）が付いた端子（ギボシやら平型端子、コネクターピンなど）が該当します
ペンチで端子を潰すことも出来なくはないですが、きちんと圧着出来ずすっぽ抜けるのが目に見えているので必ず専用の圧着工具を用いてください
ちゃんと芯線は芯線バレル・被覆は被覆バレルへ圧着してください
芯線バレルに被覆を噛ませることは欠陥となるので絶対してはいけません
車用として人気があるのは
LOBSTER(エビ印)のロブテックス 電装圧着工具 FK-1
全長：23.5mm
一般的な車の電装弄り（コネクタ端子までは弄らない）程度であれば、これで必要十分でしょう
○概ね2000円程度と低価格な割に結構綺麗にしっかり圧着できるので使用者は多い
○刃厚が太めで一回でしっかり全体が圧着される
○がた付きが無い
△裸圧着端子やワイヤストリッパはオマケ程度（裸圧着端子は必ずJIS認定工具を用いるべき）
×グリップがかなり堅めで薄いため手が痛くなる
×グリスや注油をしようが開閉が渋いまま
HOZAN（ホーザン） P-707 圧着工具
全長：23.0mm
近年発売された（大体1年半ぐらい前だがこういう市場はサイクル長いからね）ばかりのトグル機構付きのオープンバレル型 圧着工具。成形確認機構は無い
値段が値段なため使用者はあまりいないと思われる
○コネクターピンまでほぼ全て圧着できる
○トグル機構なので軽い力でしっかり圧着できる
○動きがなめらかでグリップも太いので手が痛くなりにくい
△ダイスが多すぎる（個人的にはΦ表記ではなくmm表記のほうが嬉しいのだが）
×高価
×トグル機構なのでどうしてもグリップの開きが広くなるし根元のダイスは狭くなる
電線も含めた圧着具合を比較してみると
左：P-707
右：FK-1
芯線の圧着具合ですがP-707は大変綺麗でしっかり圧着されております
FK-1のほうは綺麗とは言いづらいですが十分な圧着具合です
左：P-707
右：FK-1
次に被覆だがやはり綺麗さではP-707で内側に丸く折れ曲がり被覆を押さえるように圧着
FK-1は逆に被覆へかっつり食い込んで圧着している
見やすいように銅線なしで圧着方式を見てみるが、これは本来の使い方ではないので参考程度に
まず芯線部分
左：P-707 （幅：3.0mm）
右：FK-1 （幅：3.8mm）
P-707は内側に寄せるように圧着。隙間が殆ど無くなるのでがっちり圧着されている
FK-1は上からほぼそのまま圧着。隙間が多いので細い芯線だと工夫しないと厳しいかも
次に被覆部分
左：P-707 （幅：3.5mm）
右：FK-1 （幅：4.4mm）
P-707は内側に寄せながら丸まるように圧着。被覆や芯線へのダメージが少なくしっかり圧着
FK-1は食い込ませるように圧着。被覆に食い込むので芯線へのダメージもあるかもしれない
圧着具合や方式を比較してみましたが
P-707はかなり綺麗に幅も狭く圧着は必要十分以上に仕上がる
FK-1は仕上げは雑で幅も広いが圧着は必要十分で仕上がる
価格や入手性ではFK-1に軍配が挙がり、使い勝手や仕上がりではP-707が優れていると言える
万人に勧めるならFK-1で、P-707は余程こだわる人でもなければ購入対象にならないだろう
オープンバレルの端子にはISOやJISに統一規格がない
そのため端子メーカーごとに、バレルの形状や太さなど大なり小なり異なる点が出てしまう
となると工具のほうもどうしても端子と相性が出てしまいますが、だいたい芯線側はあまり相性は出ないそうです。問題となるのが被覆側だそうで
例えばこのように被覆部分の爪部分（バレル）の圧着が折り重なっていますが、爪部分が被覆全体を包んでいるためこれでも被覆側の圧着自体には問題はないそうです（HOZANから資料を貰いました）
もちろん芯線のみ圧着した状態でも引っ張っても抜けずしっかり圧着されているという前提ですが
ちなみにケースはエーモンのターミナルセット E3を改造
P-707よりも5mm長いFK-1ももちろん入る（本来こいつを入れるために工具収納部分の仕切りをカットしてたしな）
FK-1よりも横幅が増えたのでヒートガンで仕切りを曲げればご覧の通りぴったり入る
ターミナルセット E3に付属していた圧着工具（電工ペンチ）は全く使い物にならなかったよ
FK-1を使った後だとおもちゃにしか思えなくなるでしょう
そのFK-1もP-707を使った後だとｒｙ
オープンバレルではないギボシというのもある
オス側にもメス側にも最初から硬質の絶縁スリーブが取り付けられており、スリーブは外すことは出来ません
オス側も端子が露出しないフルカバータイプのスリーブですね
これを圧着させるには専用の工具が必要となります
絶縁被覆付き圧着端子/圧着スリーブ用の工具です
LOBSTER(エビ印)のロブテックス ミニ圧着工具 AK112MA
絶縁被覆付の端子やスリーブもJISで規格化されておりません
成形確認機構があるので（解除ノブを使わない限り）ちゃんと圧着されるまでグリップは開きません
カチカチっとなるので仮押さえも容易
ケーブルの被覆と芯線とを同時に圧着します。ダイスの高さが手前と奥とで異なるので使用には注意
絶縁被覆付き圧着スリーブはそこそこ使い道が多いので意外と使用頻度が高いです
（JIS規格のある裸圧着スリーブは圧着後にテープ巻きしたり熱収縮チューブを使ったりして絶縁処理する手間がある）
圧着具合
左：AK112MA
中：P-707
右：FK-1
絶縁被覆で守られているのでわかりにくいな
普通のオープンバレルのギボシと互換があるのは1.25sqと2.0sq用です
今回0.5sqのケーブルに圧着させましたが、推奨されていない使い方なので1.25sqよりも細いケーブルには使わない方が良いかもしれません
（一応0.5sqや0.3sqでも強く引っ張っても抜けませんし、オープンバレルと同様に規格化されていないので、同じように「引っ張って抜けなきゃOK」と考えて使っています
でもメーカーの推奨外なのでお勧めはしません）
無駄に高い工具買いましたけどこれが工具集めの性ですな
※追記
矢崎総業製のギボシと防水ギボシ用スリーブを手に入れました
No Image
PMT端子→ミニピン相互変換ケーブル製作
以前買い換えると言いましたが730DTから740DTへ買い換えるに辺り私的にちょっと改造しなければならない箇所があります
それはFM VICSの端子です
今期機種からVICS用の端子がサンヨー独自らしいプラグのPMT端子から一般的なミニピンプラグ（モノラルタイプ）へと変更されました
（実物を見たわけではないのでオプション品や付属品のNVP-VAN10やNVP-VANF3の写真や説明文を元に話を進めています）
（電源やスタンドも同様に変更しなければなりませんがこれらは換えるのがラクなので敢えて話題しません
スタンドはサードパーティの粘着式にしますけどね）
付属品のNVP-VAN10へ取り替えれば済む話ではありますが
また左フロント部分のピラーを外して現在配線しているVICSフィルムアンテナを外しNVP-VAN10を取り付けるというのは非常に面倒
それに一度貼り付けたフィルムアンテナは再利用できないとかという話も聞きます
PMT端子→ミニピンプラグへ変更するケーブル等があればいいがサンヨーは用意してくれない様子
そこで部品を買ってPMT端子→ミニピンプラグへ付け替えることにしました
難易度は相当低く半田コテが扱えてテレビ用F型接線を作れれば余裕なレベルではあります
PMT端子は形状こそ独特ではあるものの接続されているケーブルは芯線と網線のGNDしかない（つまり同軸ケーブルと同じ）
故にNVP-VANF2（従来のVISCフィルムアンテナ）のケーブルを途中でぶった切って、PMT端子の代わりにモノラル用のミニピンプラグにケーブル内の芯線と網線をくっつければいい
クドいけどモノラル用ミニピンプラグの場合プラグの先端に繋がっている部分に芯線、リングから後方部分に繋がっている部分に網線と決まっているので注意
通常はこれで終了
しかし今はPMT端子用の730DTしかないのでこのままでは740DTが届くまでVICSが使えない
あとは･･･740DT用のFM VICS（NVP-VAN10）を730DTにて使えるようにしたい
ということでミニピンプラグからPMT端子へ変換するケーブル（この場合戻すケーブルか）もさらに必要となります
これは先ほどケーブルの途中でぶった切っていらなくなったPMT端子と別途用意する延長用モノラルピンジャックを繋げれば完成だ
当然こちらもピンジャック内でケーブルの芯線と網線を付ける箇所は決まっている
ちなみにこのPMT端子→ピンジャック変換はたまにヤフオクで出品されていることがある
（最初はわざわざ製作せずにこちらで済ませようと購入したが微妙にPMT端子の太さが純正よりも細く外れやすかったため結局使わず仕舞い）
変換に変換を噛ましているがVICS情報取得は無改造時と変わらず730DTにて問題なく出来ている
さて加工方法は色々方法があるが
私はケーブルとケーブルを半田でくっつけて熱収縮チューブ等で補強and保護というのはスマートではないので好まない（キリッ AA略）
そこで共立エレショップで
3.5φモノラルプラグL型
3.5φモノラルジャック中継型
を購入して製作した
あとは必要に応じて熱収縮チューブを用意するとか
（3.5φモノラルプラグL型のプラグ周辺のGNDが露出しているのでφ15mmぐらいの熱収縮チューブやビニールテープで巻いておくことを推奨する）
PMT→ミニピンプラグへの付け替えは最初に述べたとおり、
740DTへ従来のVICSフィルムアンテナをそのまま使用するために必要なことだったが、
ミニピンジャック→PMT変換ケーブルまで必要となるこのタイミングで作った理由は今使っている730DTと740DTのVICSケーブルを人に譲るから
この場合どうしても事前に変換ケーブルを作ってテストするのは必須だった
譲ることと事前テストが無ければ今回の改造は740DT到着後にPMT→ミニピンプラグへの付け替えのみをやっていた
※追記
740DTが届き実際に取り付けましたが問題なくVICSが受信されました
ただ、3.5φモノラルプラグL型が若干細いためか抜けやすかったのでプラグのGNDにアルミテープを軽く貼ったら解決したのでOKとします
それはFM VICSの端子です
今期機種からVICS用の端子がサンヨー独自らしいプラグのPMT端子から一般的なミニピンプラグ（モノラルタイプ）へと変更されました
（電源やスタンドも同様に変更しなければなりませんがこれらは換えるのがラクなので敢えて話題しません
スタンドはサードパーティの粘着式にしますけどね）
付属品のNVP-VAN10へ取り替えれば済む話ではありますが
また左フロント部分のピラーを外して現在配線しているVICSフィルムアンテナを外しNVP-VAN10を取り付けるというのは非常に面倒
それに一度貼り付けたフィルムアンテナは再利用できないとかという話も聞きます
PMT端子→ミニピンプラグへ変更するケーブル等があればいいがサンヨーは用意してくれない様子
そこで部品を買ってPMT端子→ミニピンプラグへ付け替えることにしました
難易度は相当低く半田コテが扱えてテレビ用F型接線を作れれば余裕なレベルではあります
PMT端子は形状こそ独特ではあるものの接続されているケーブルは芯線と網線のGNDしかない（つまり同軸ケーブルと同じ）
故にNVP-VANF2（従来のVISCフィルムアンテナ）のケーブルを途中でぶった切って、PMT端子の代わりにモノラル用のミニピンプラグにケーブル内の芯線と網線をくっつければいい
クドいけどモノラル用ミニピンプラグの場合プラグの先端に繋がっている部分に芯線、リングから後方部分に繋がっている部分に網線と決まっているので注意
通常はこれで終了
しかし今はPMT端子用の730DTしかないのでこのままでは740DTが届くまでVICSが使えない
あとは･･･740DT用のFM VICS（NVP-VAN10）を730DTにて使えるようにしたい
ということでミニピンプラグからPMT端子へ変換するケーブル（この場合戻すケーブルか）もさらに必要となります
これは先ほどケーブルの途中でぶった切っていらなくなったPMT端子と別途用意する延長用モノラルピンジャックを繋げれば完成だ
当然こちらもピンジャック内でケーブルの芯線と網線を付ける箇所は決まっている
ちなみにこのPMT端子→ピンジャック変換はたまにヤフオクで出品されていることがある
（最初はわざわざ製作せずにこちらで済ませようと購入したが微妙にPMT端子の太さが純正よりも細く外れやすかったため結局使わず仕舞い）
変換に変換を噛ましているがVICS情報取得は無改造時と変わらず730DTにて問題なく出来ている
さて加工方法は色々方法があるが
私はケーブルとケーブルを半田でくっつけて熱収縮チューブ等で補強and保護というのはスマートではないので好まない（キリッ AA略）
そこで共立エレショップで
3.5φモノラルプラグL型
3.5φモノラルジャック中継型
を購入して製作した
あとは必要に応じて熱収縮チューブを用意するとか
（3.5φモノラルプラグL型のプラグ周辺のGNDが露出しているのでφ15mmぐらいの熱収縮チューブやビニールテープで巻いておくことを推奨する）
PMT→ミニピンプラグへの付け替えは最初に述べたとおり、
740DTへ従来のVICSフィルムアンテナをそのまま使用するために必要なことだったが、
ミニピンジャック→PMT変換ケーブルまで必要となるこのタイミングで作った理由は今使っている730DTと740DTのVICSケーブルを人に譲るから
この場合どうしても事前に変換ケーブルを作ってテストするのは必須だった
譲ることと事前テストが無ければ今回の改造は740DT到着後にPMT→ミニピンプラグへの付け替えのみをやっていた
※追記
740DTが届き実際に取り付けましたが問題なくVICSが受信されました
ただ、3.5φモノラルプラグL型が若干細いためか抜けやすかったのでプラグのGNDにアルミテープを軽く貼ったら解決したのでOKとします
学習リモコン
電気製品が増えると自然に数を増やすリモコン
テレビ・レコーダー・セットトップボックス・AVアンプ・セレクタ×2・コンポ・アプコン
以上8機種を操るのに実に8種類のリモコンを駆使しないといけません
そんなことやってられないですね。どっちかというと…なくしかねませんよね
そんな時に役に立つのが学習リモコンというリモコン
学習リモコンはその名の通り学習してくれるリモｋ…説明になってないだろｊｋ
各種リモコンの赤外線を学習してくれ、一つのリモコンで複数のリモコンを操れるようになるという代物
さすがに汎用なリモコンなためどこにどの機能を割り振るか好き勝手に出来ます
しかしちゃんと法則性を立てるなり一覧表やシールを貼らないとどこにどの機能を学習させたか忘れかねません
また裏技っぽい使い方として一つのボタンに複数のリモコンを学習させることが可能
例として
テレビの電源+AVアンプの電源→学習リモコンの電源ボタンに割り当て
これにより学習ボタンの電源ボタン一つでテレビとAVアンプの電源が付くようになります
もう一つ例
レコーダーの30秒スキップ+レコーダーの30秒スキップ→学習リモコンの適当なボタンへ割り当て
これにより60秒のスキップボタンが可能に！コレを応用すれば90秒も可能ですね
ということで利用している学習リモコン
私が使っているのは
ソニーRM-PL500D
後継モデルのRM-PLZ510Dが出るまでは学習リモコンの定番だったようです
このPL500Dですが使ってるうちにボタンが反応しなくなることがあります
特に小さいボタンでは比較的早期に表れソニータイマーとか揶揄されていました
ご多分に漏れず私のもそうなりましたが、なんとなく接点が死んでるんじゃないかと予想が付いたので分解してみました
基本はネジは電池ボックスにある1本だけです
あとは爪で引っかけてあるだけなので慎重に隙間に指の爪でもマイナスドライバーでも挟みながら外していきましょう
この基盤部分はアルコールでも常備してあればそれ使って汚れを落とすのも良いかと思います
問題のゴムの接点ですがまず全ての接点にアルミを置いてみました
私は持っていたアルミテープを折りたたんで適度な厚さにしてやってます
アルミ箔でもよかったかもしれませんが薄すぎるのでどうかなぁと思います
どうも全部の面をやるとうまくいかないので小さいボタン全てと電源と機器切り替えボタンを除く中くらいのボタン全てだけにしました
大きいボタンはへたりそうもないので
この程度なら問題なく使えました
こうすることで小さいボタンもちゃんと動作するようになりました
新型のPLZ510Dでは改善してるんでしょうかね？
まあだましだまし使えなくなったときに換えますけど、なんで背面が曲線を描いているのかわからない
テレビ・レコーダー・セットトップボックス・AVアンプ・セレクタ×2・コンポ・アプコン
以上8機種を操るのに実に8種類のリモコンを駆使しないといけません
そんなことやってられないですね。どっちかというと…なくしかねませんよね
そんな時に役に立つのが学習リモコンというリモコン
学習リモコンはその名の通り学習してくれるリモｋ…説明になってないだろｊｋ
各種リモコンの赤外線を学習してくれ、一つのリモコンで複数のリモコンを操れるようになるという代物
さすがに汎用なリモコンなためどこにどの機能を割り振るか好き勝手に出来ます
しかしちゃんと法則性を立てるなり一覧表やシールを貼らないとどこにどの機能を学習させたか忘れかねません
また裏技っぽい使い方として一つのボタンに複数のリモコンを学習させることが可能
例として
テレビの電源+AVアンプの電源→学習リモコンの電源ボタンに割り当て
これにより学習ボタンの電源ボタン一つでテレビとAVアンプの電源が付くようになります
もう一つ例
レコーダーの30秒スキップ+レコーダーの30秒スキップ→学習リモコンの適当なボタンへ割り当て
これにより60秒のスキップボタンが可能に！コレを応用すれば90秒も可能ですね
ということで利用している学習リモコン
私が使っているのは
ソニーRM-PL500D
後継モデルのRM-PLZ510Dが出るまでは学習リモコンの定番だったようです
このPL500Dですが使ってるうちにボタンが反応しなくなることがあります
特に小さいボタンでは比較的早期に表れソニータイマーとか揶揄されていました
ご多分に漏れず私のもそうなりましたが、なんとなく接点が死んでるんじゃないかと予想が付いたので分解してみました
基本はネジは電池ボックスにある1本だけです
あとは爪で引っかけてあるだけなので慎重に隙間に指の爪でもマイナスドライバーでも挟みながら外していきましょう
この基盤部分はアルコールでも常備してあればそれ使って汚れを落とすのも良いかと思います
問題のゴムの接点ですがまず全ての接点にアルミを置いてみました
私は持っていたアルミテープを折りたたんで適度な厚さにしてやってます
アルミ箔でもよかったかもしれませんが薄すぎるのでどうかなぁと思います
どうも全部の面をやるとうまくいかないので小さいボタン全てと電源と機器切り替えボタンを除く中くらいのボタン全てだけにしました
大きいボタンはへたりそうもないので
この程度なら問題なく使えました
こうすることで小さいボタンもちゃんと動作するようになりました
新型のPLZ510Dでは改善してるんでしょうかね？
まあだましだまし使えなくなったときに換えますけど、なんで背面が曲線を描いているのかわからない
