ウッドチッパーのメンテメンテ

2021/04/20

年一の共立マルチチッパーKC70/4のメンテ

まずは回転刃（スパイラル刃）2枚と固定刃（受け刃）1枚の刃研ぎ
どちらも超硬刃
前シーズンではうっかり小石ごと粉砕機に入れてしまったので刃が掛けてしまっている
回転刃は今はベルトグラインダーがあるのでそれで研ぐだけで済む
固定刃はベタ研ぎにしないといけないのでそういうわけにもいかないので手研ぎ
0.3mm程度の欠けを直すのに荒砥で数時間だからなマジでキツい
さすがに400番焼結ダイヤではコスト的にやる気にはならないので220番の荒武者を使う

刃の取り付けは前回の失敗を踏まえてちゃんとボルトのチェックをする
固定刃と回転刃との隙間調整を行う

内部の清掃
各部簡単に分解出来る箇所を外してゴミの排除
こういうときエアーコンプレッサーが欲しくなるがないので大まかなところだけ掃除
送りローラー回してるとたまにカリカリいうところがあってベアリング死んでる？（使ってるかしらんけど）と思って裏の保護板を外してみてみたら枯れ葉が挟まっていただけで安心した

エアーフィルターの掃除
フィルターはオイルに浸して絞る
見た目汚れていないように見えたが絞った後のオイルが結構汚れていた

注油
左右のローラーの軸受け部分の黄色のオイルキャップから注油をする
ついでにチェーンとギアにも注油
適当にチェンソーオイルを使ったが取説pdfみたらエンジンオイルかリチウムグリス2号だった件

エンジンオイルの交換
結構汚れている
ホンダの農機用エンジンオイル10W-30（1L缶）で交換
エンジンフィルター清掃と合わせて1本まるごと使う･･･数mlしか残らなくて焦った

トランスミッションオイル交換
最下部にオイル抜き取り用のイモネジがあるので地上高に余裕がなさ過ぎてとても苦労する
ベニヤ板2枚でも踏ませればなんとか作業できるレベル。安全且つ安価で作業できるのこれしか思いつかん
オイルは♯90のギアオイル指定
非常に手間を掛けて作業した割に案外汚れていなくてモヤモヤ。こっちは2年に1回でよさそう

0 コメント

GCB120Bのコンターテーブル台

2021/01/19

工具・工作・DIY

ボッシュ　バンドソーGCB120Bを購入し

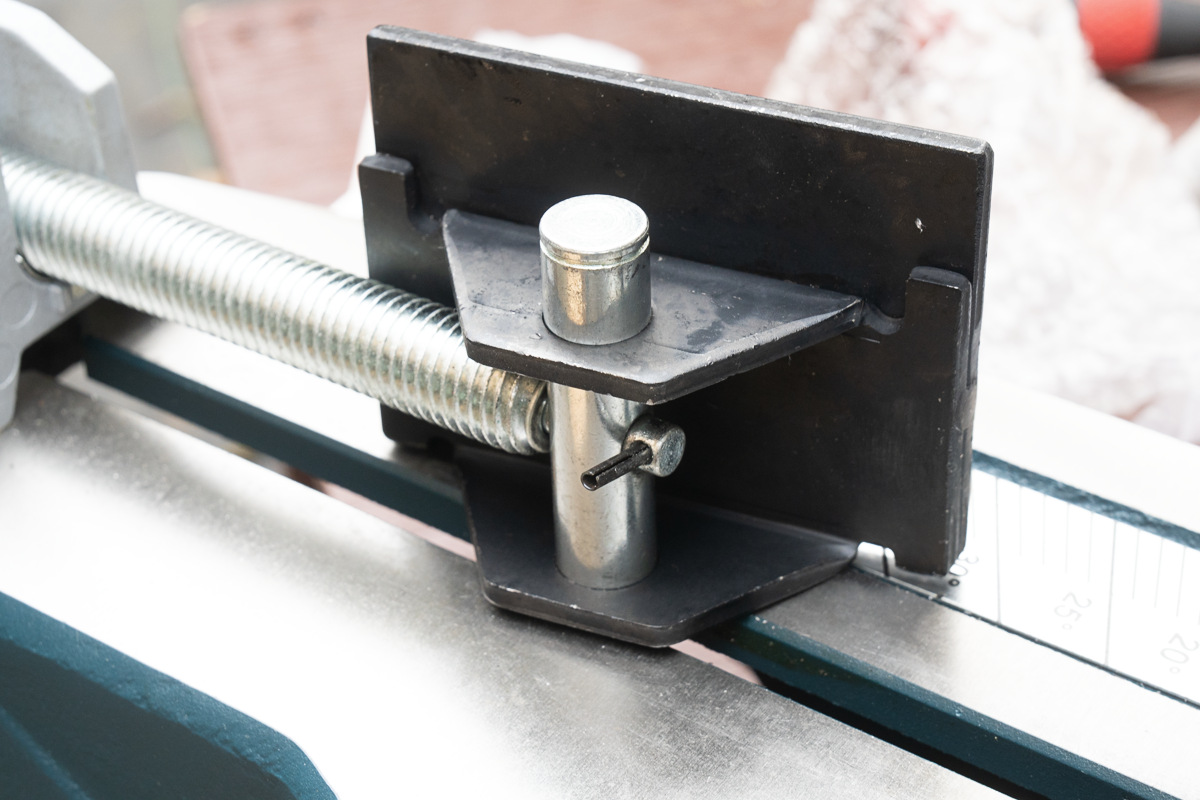

バイスを変更しました

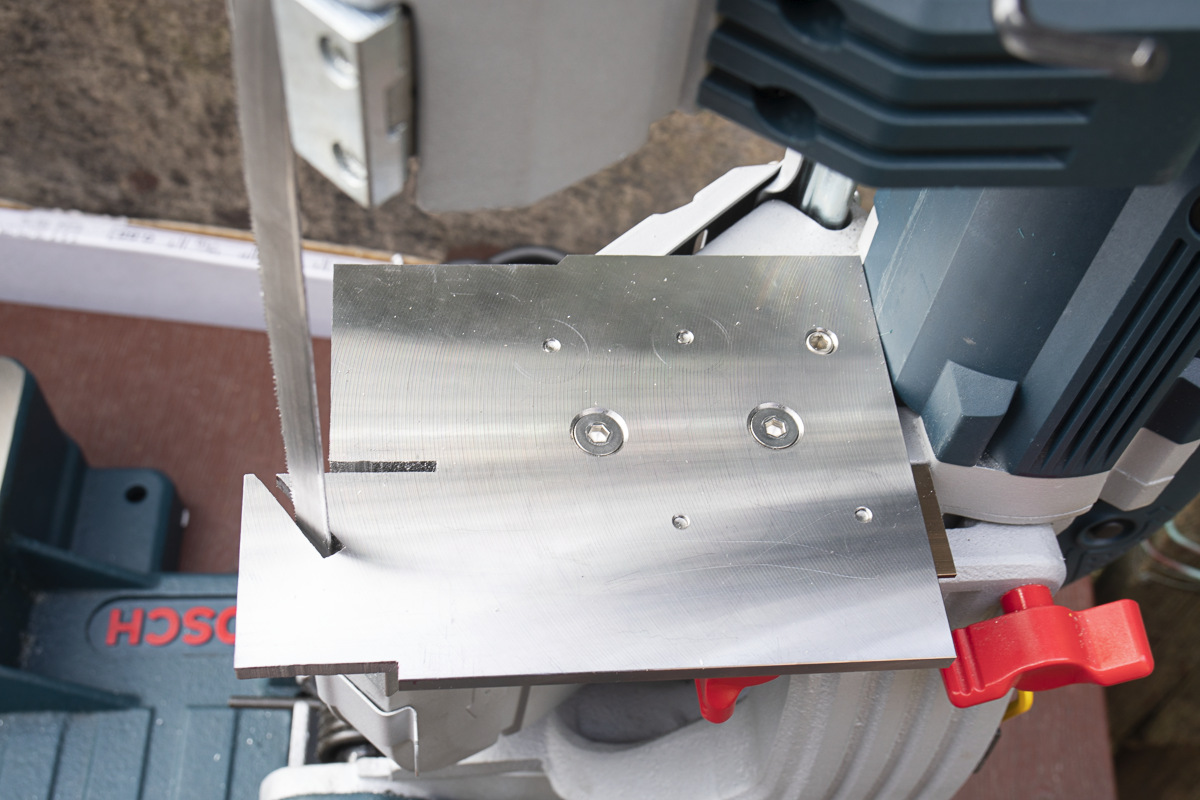

そしてコンター作業が行えるように台を作りました
まあ簡易的なものです。ガチなやつだとマイターゲージや台自体がスライドして材料を刃に真っ直ぐ送り込めるようにするようですがそんなのは作れません

ワークストッパーの代わりに使いますので固定用のナットはそのまま利用します（可能であればナット1個追加したかったが結構分解しないと到達できないので断念）

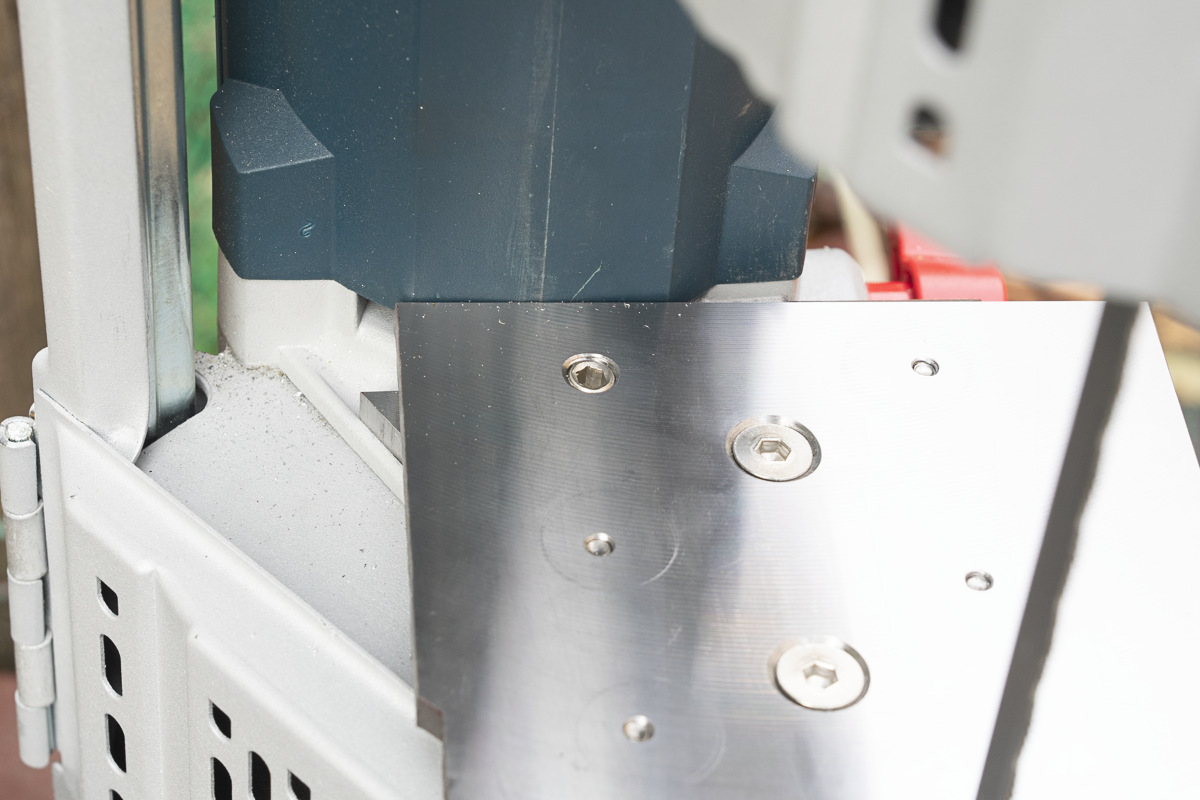

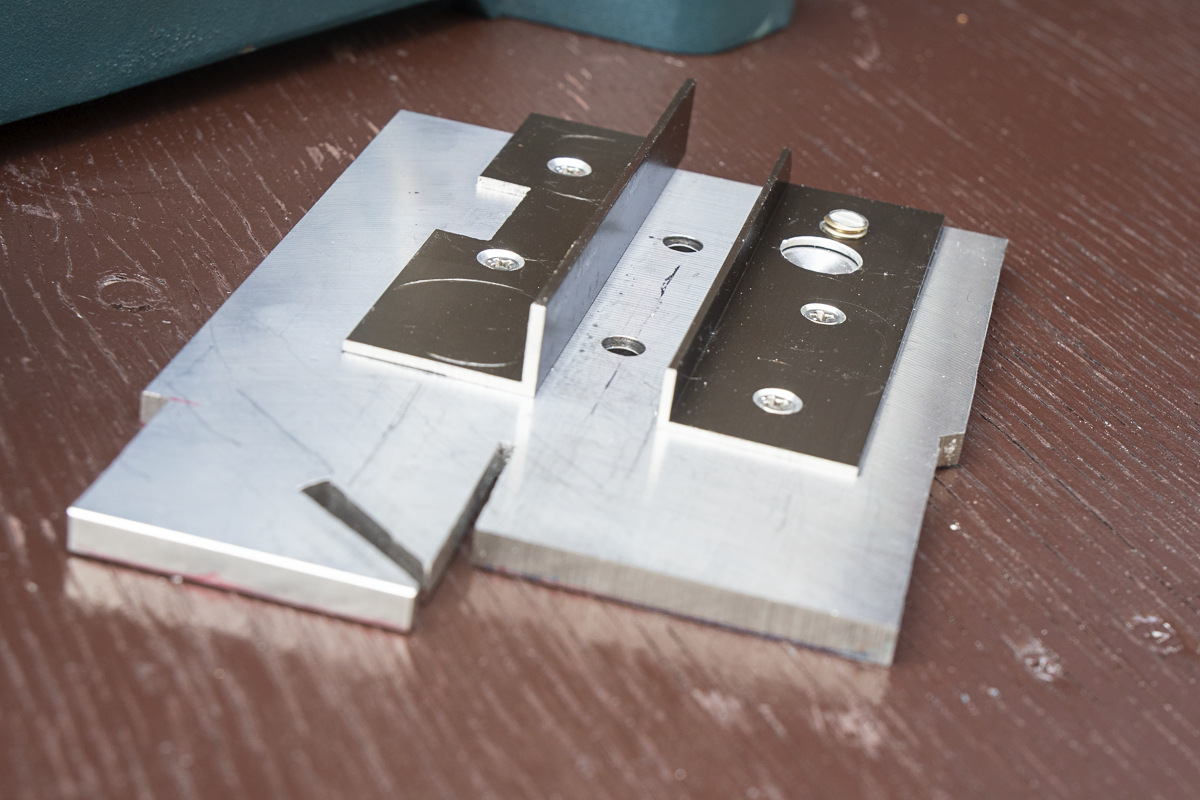

裏面

6mm厚のS50C材です
ガイドとしてアルミのアングル材をネジ止めしてあります

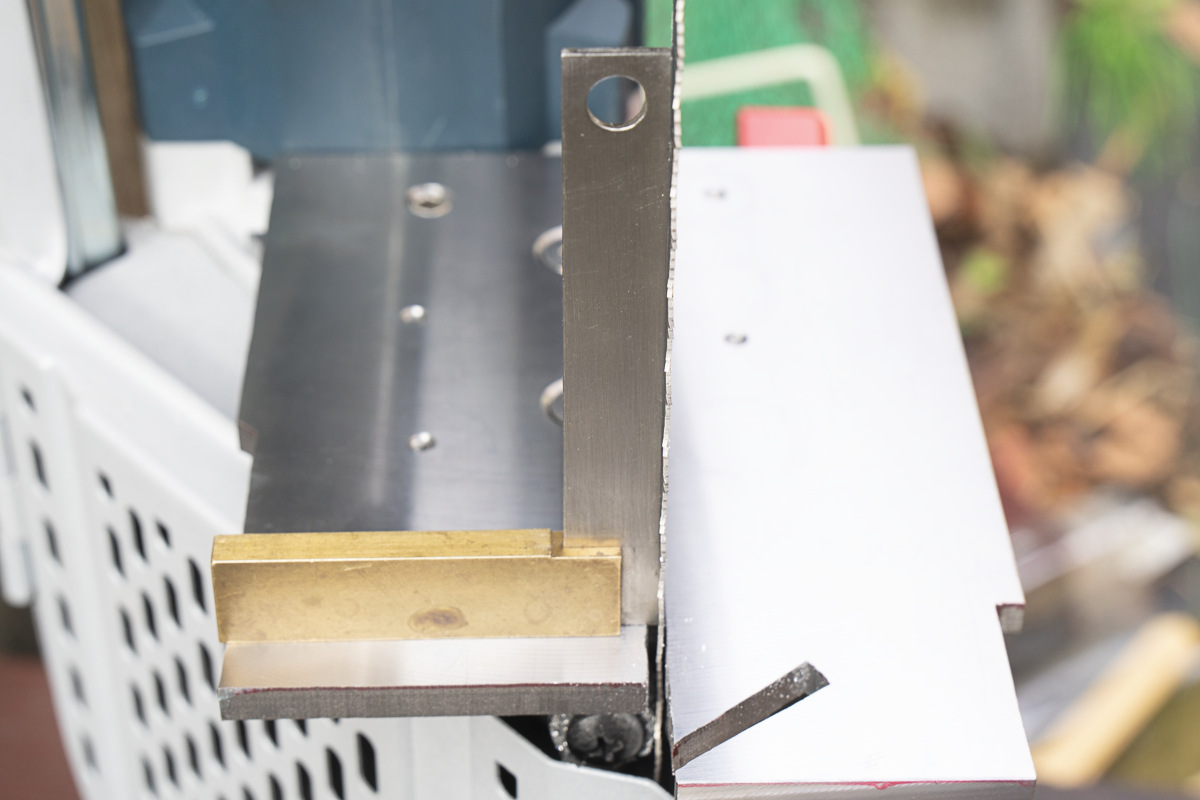

干渉するところは切り取ったり、軽く穴を開けたりと

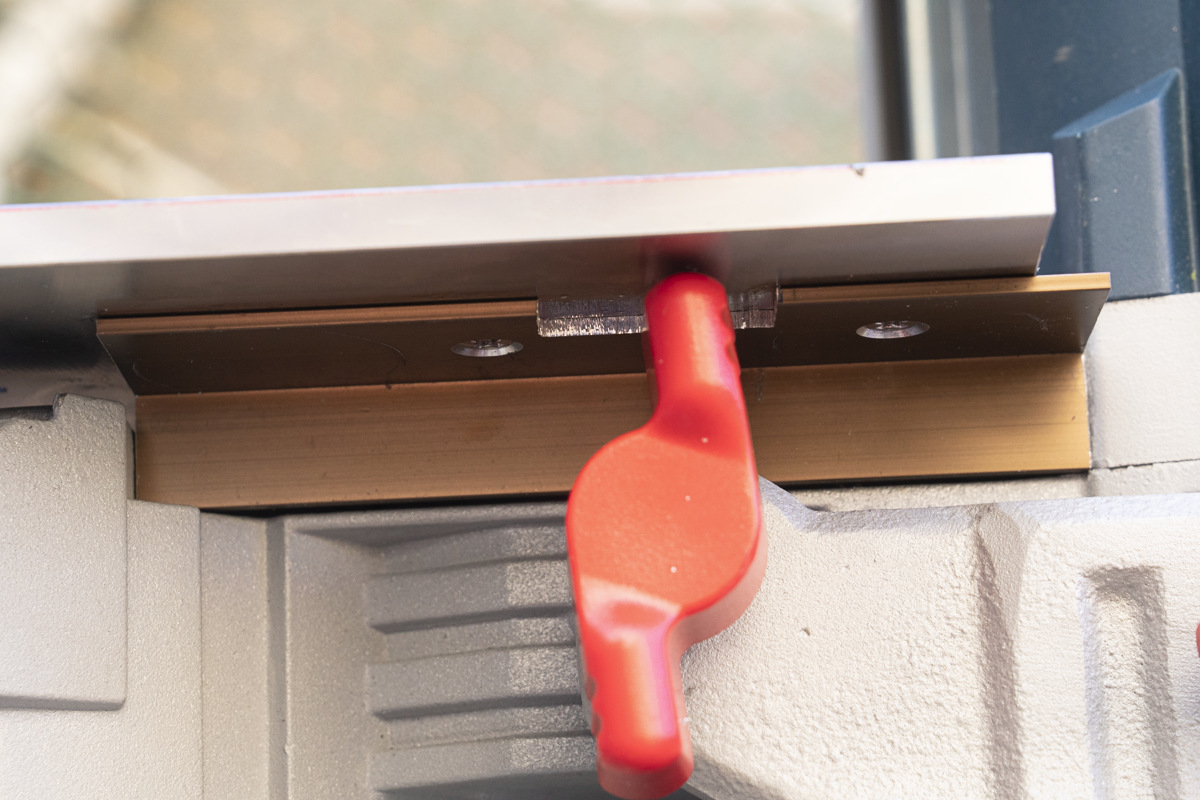

台の傾き調整のイモネジ
まあ左右しか調整出来ないんですけどね

そのイモネジの接触面にS50C材の端材を仕込む
本体に直接接触させると本体側が柔くて凹んでしまうため

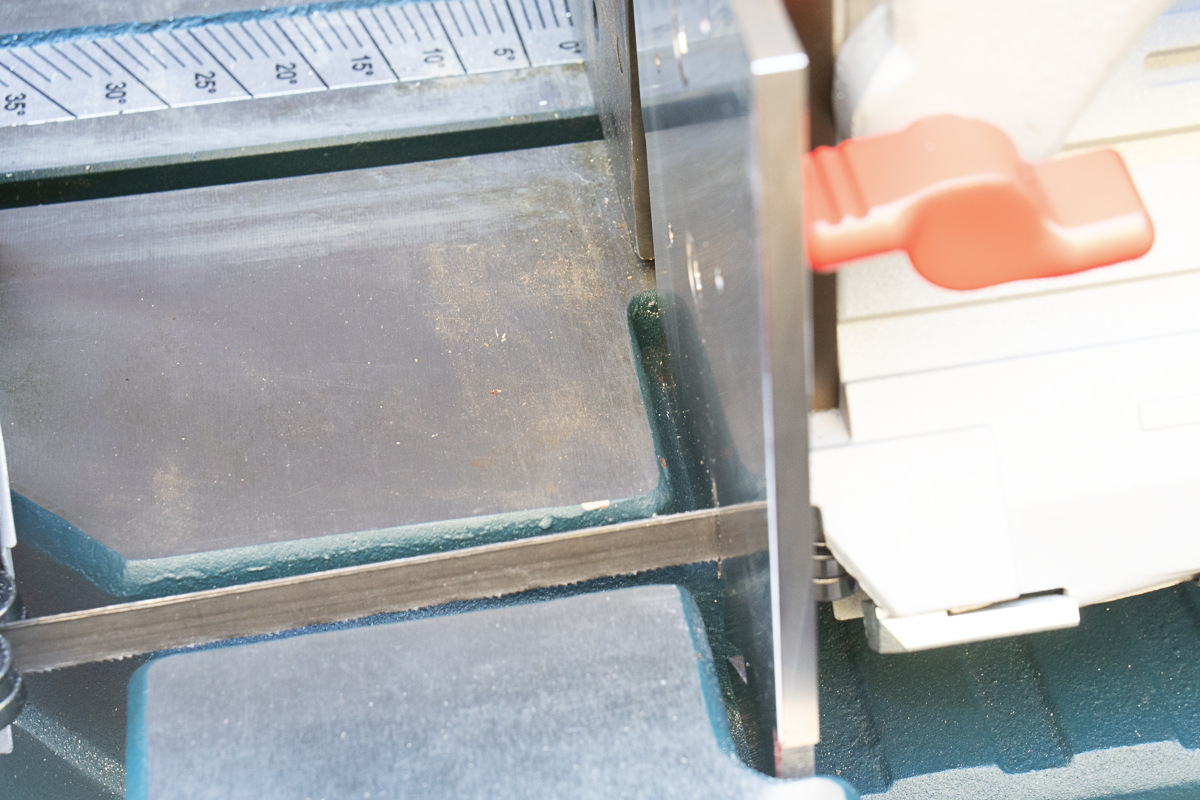

当然ながらテーブルは取り付けたままブレード交換が行えるようにしてあります

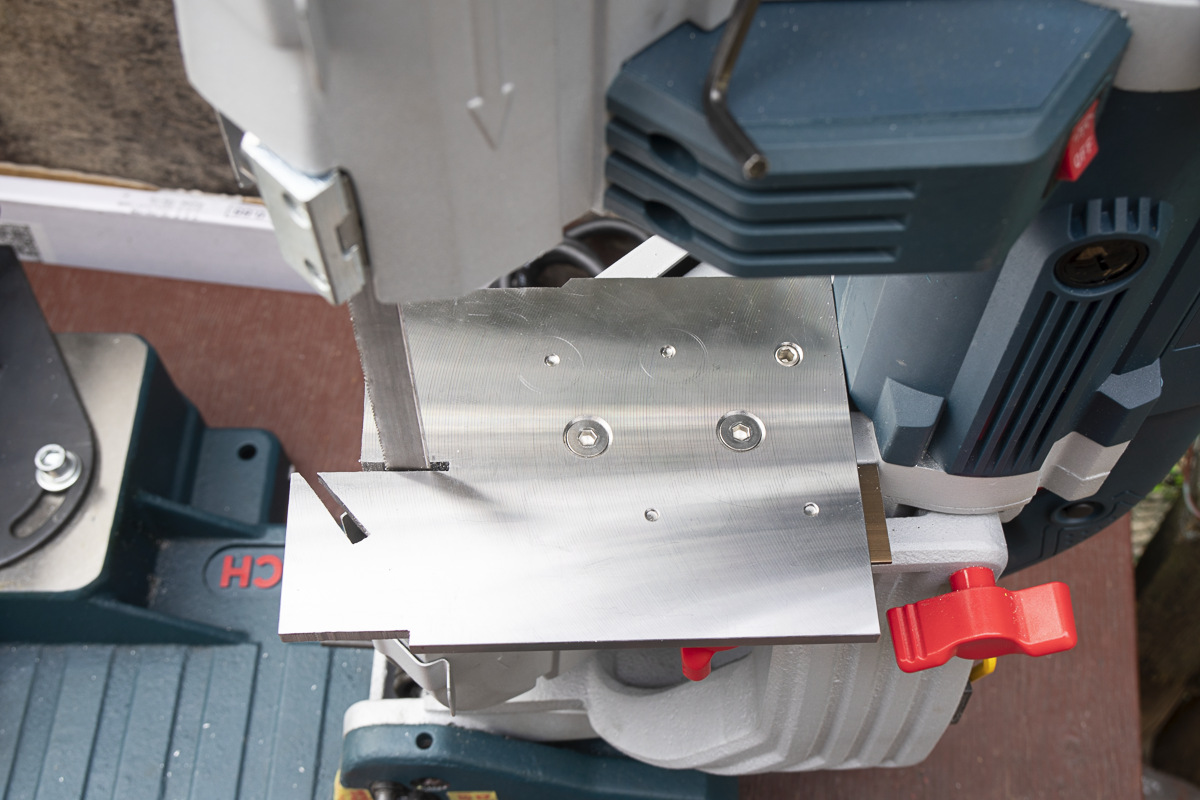

刃線が2ラインあるのはGCB120の2つの切断方法に対応させるためです
通常のブレードの向きならば長さ110mmぐらいまでなら幅∞の切断が可能ですが
プレードの向きを変更すると幅130mmぐらいまでなら長さ∞の切断が可能になります
簡単に言えば横挽きと縦挽きに対応ですね

このコンターテーブル台は基本的に付けっぱなしでベースでの切断にも対応出来るようにしてあります
だからあんな歪な形状とか、刃後のバックスペースは広いくせに刃前の作業スペースは小さすぎね？となっていたわけですが

しかしだんだん重くなっていくなぁ
常設出来ないから持ち運びも容易じゃないんだわ

0 コメント

ハンドニブラー

2021/01/10

工具・工作・DIY

鉄板を手動工具で切る工具の一つ
ハンドニブラー
ちょっと良いやつを買ってみました

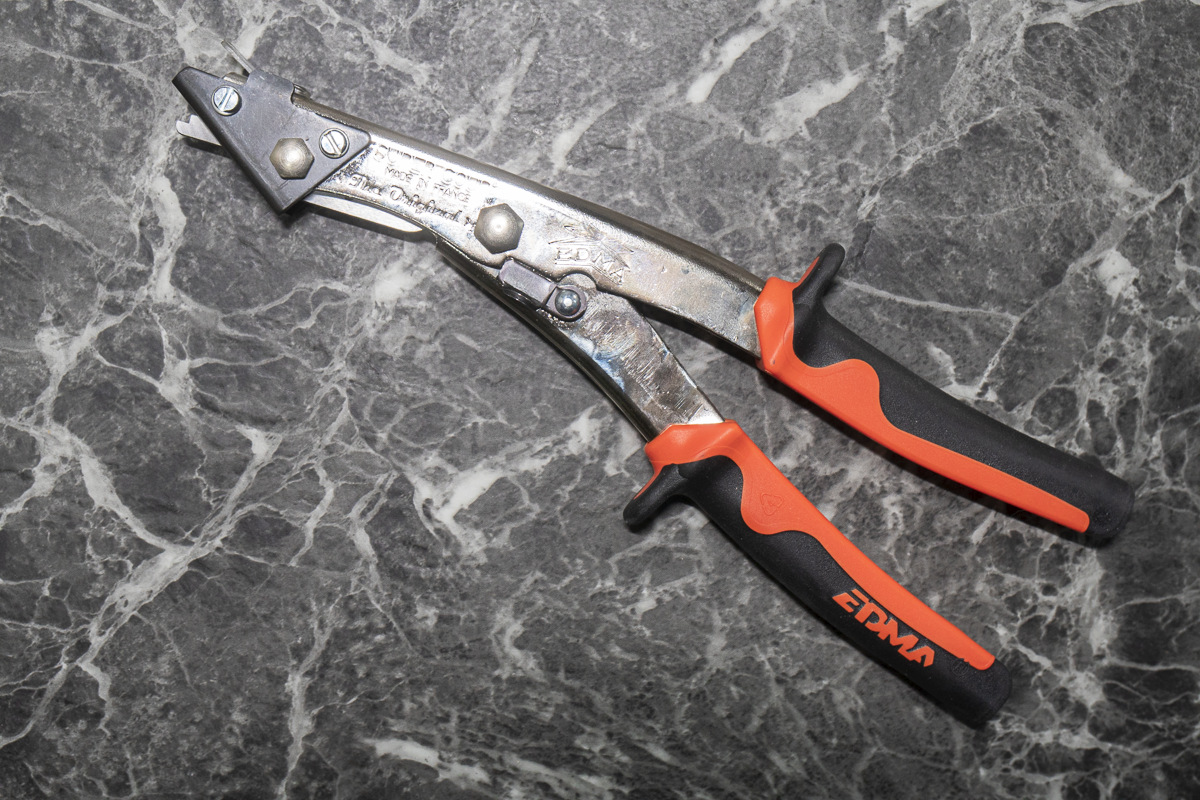

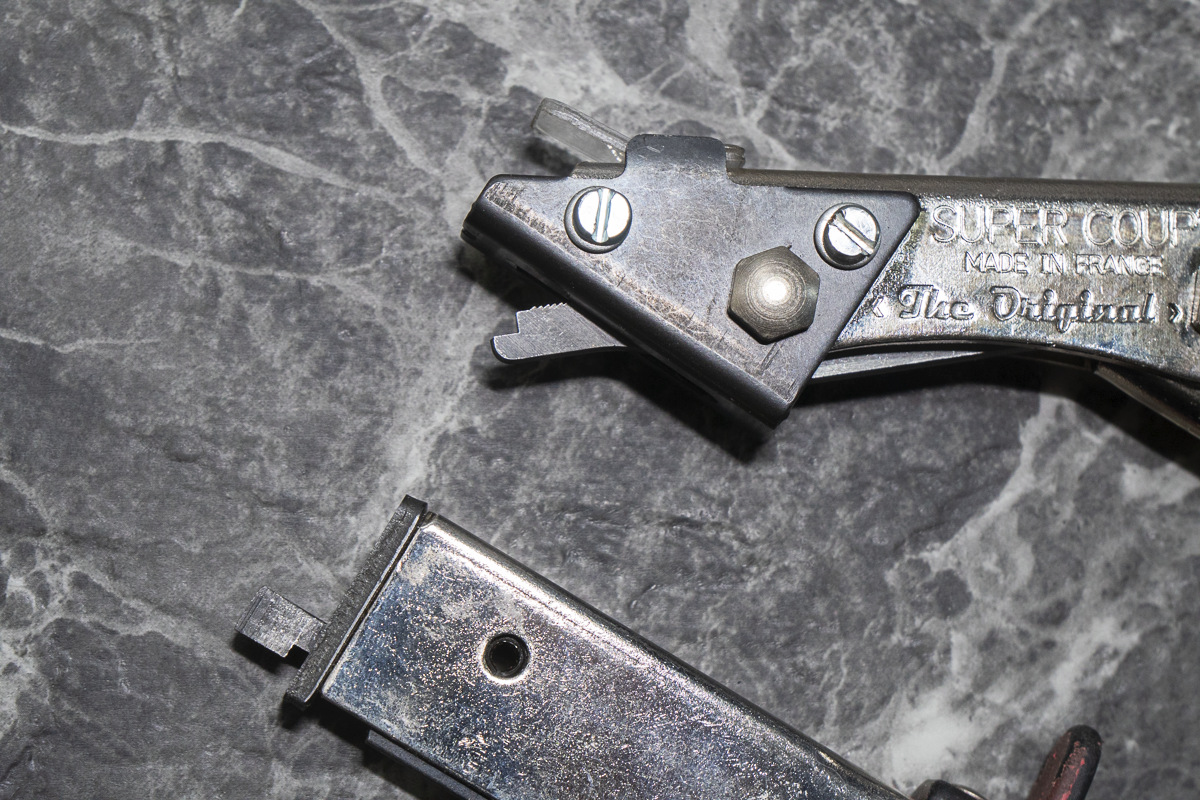

エドマ　スーパーコップNR1

クニペックスにも似たような形状のハンドニブラーがありますが、エドマのほうが安価で替え刃やパーツの入手性もよさそうでした

まず実物を見たとき「デカっ！」と思いました

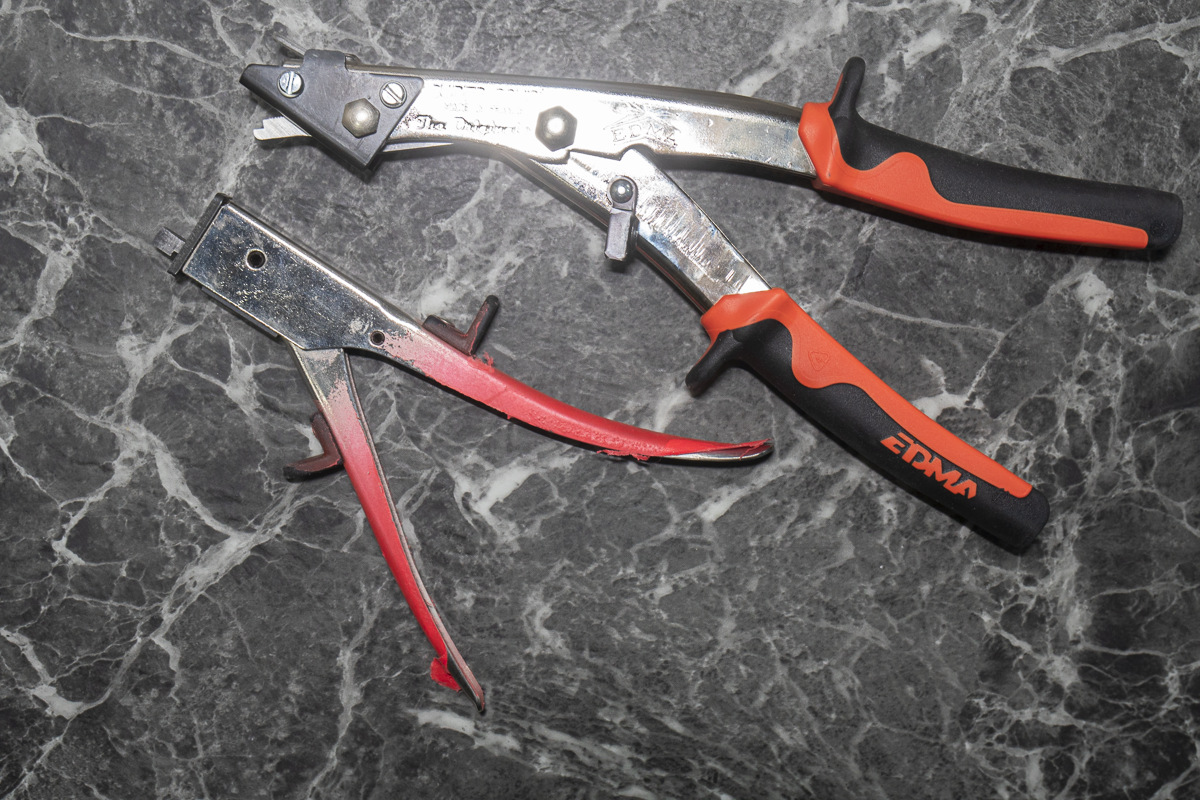

一般的なハンドニブラーとの比較

この大きさの違いよ
普通のハンドニブラーはこれがまた手が痛くなるんです
ハンドル部分は非常に良く滑る上に力を込めないとニブってくれない
革手使ってもそのうち手の皮が剥けてきます
苦し紛れにラバーペイントで滑り止めを狙ったのですが全く効果がなかったと追記します

それに比べエドマのほうは感動する速度で容易でニブってくれます
手も痛くなりにくいですね

0 コメント

ボール盤のシャフトにスリットカラー

2020/12/13

工具・工作・DIY

小型ボール盤 Amini No.3500のシャフト交換の続き

スプリングが短いままなので上の方の高さ調整が気むずかしい
かといってこの手のスプリングって何処に売ってるのか分からない
なのでカラーを嵌めて妥協することにしました
安価なイモネジ方式だと固定の度にシャフトに傷を付けるのでスリットタイプのカラーにしました

スリットカラーノーマル無電解ニッケルメッキ
とりあえず内径が40Φであって、ついでにシャフトの色に合い且つステンレスではない物だとこれだろうということで
ボール盤本体は容易にシャフトから抜けるので、セパレートタイプのカラーにする必要はないでしょう

M5のステンレスキャップボルトが付属でしたが、ワッシャーがなかったので外径8Φのワッシャーを取り付けてあります
これより外径が大きいと入りません
まあM4用の外径8Φのワッシャーから内径をM5に入るよう拡張させたステンレス黒色ワッシャーですが

0 コメント

GCB120Bのバイス交換と加工

2020/12/10

工具・工作・DIY

先日導入したボッシュのバンドソー GCB120B
クラッチ付きバイスなのは大変よろしいのですが、ちょっと無視できない欠陥というか手抜きというかコストダウンともいえる箇所があるので交換することにしました

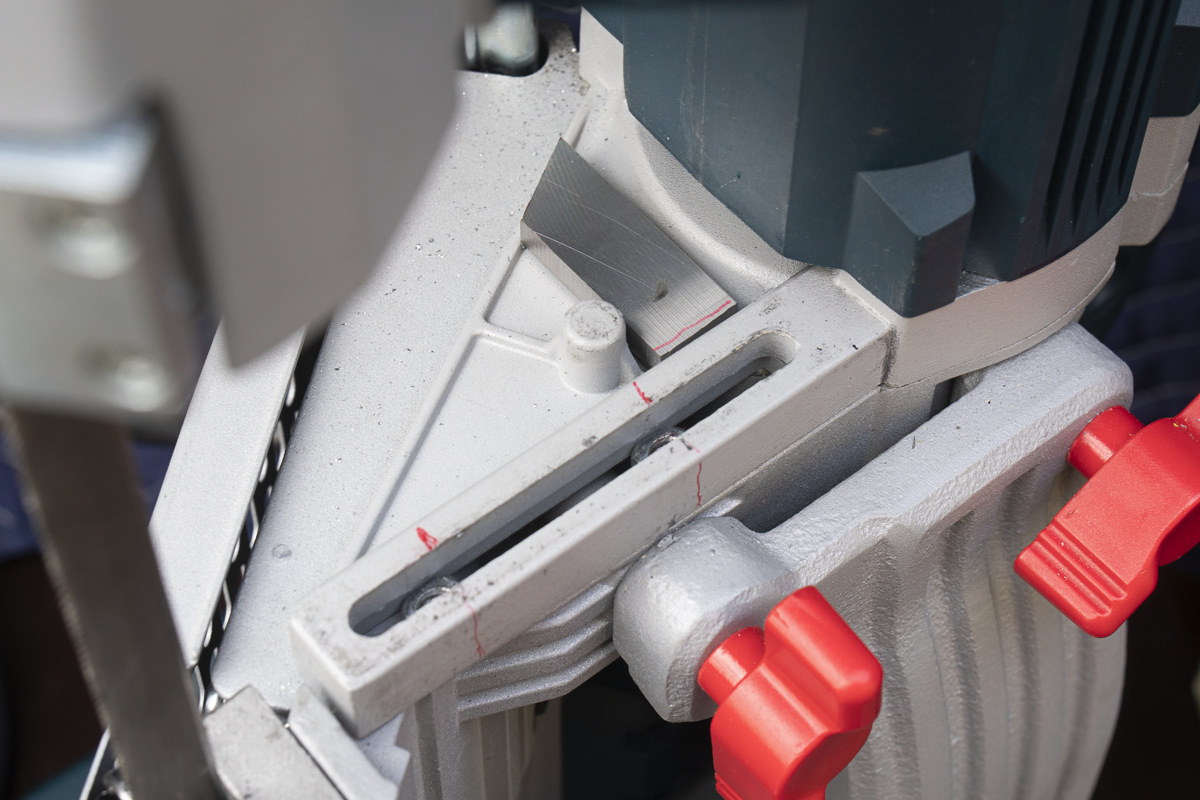

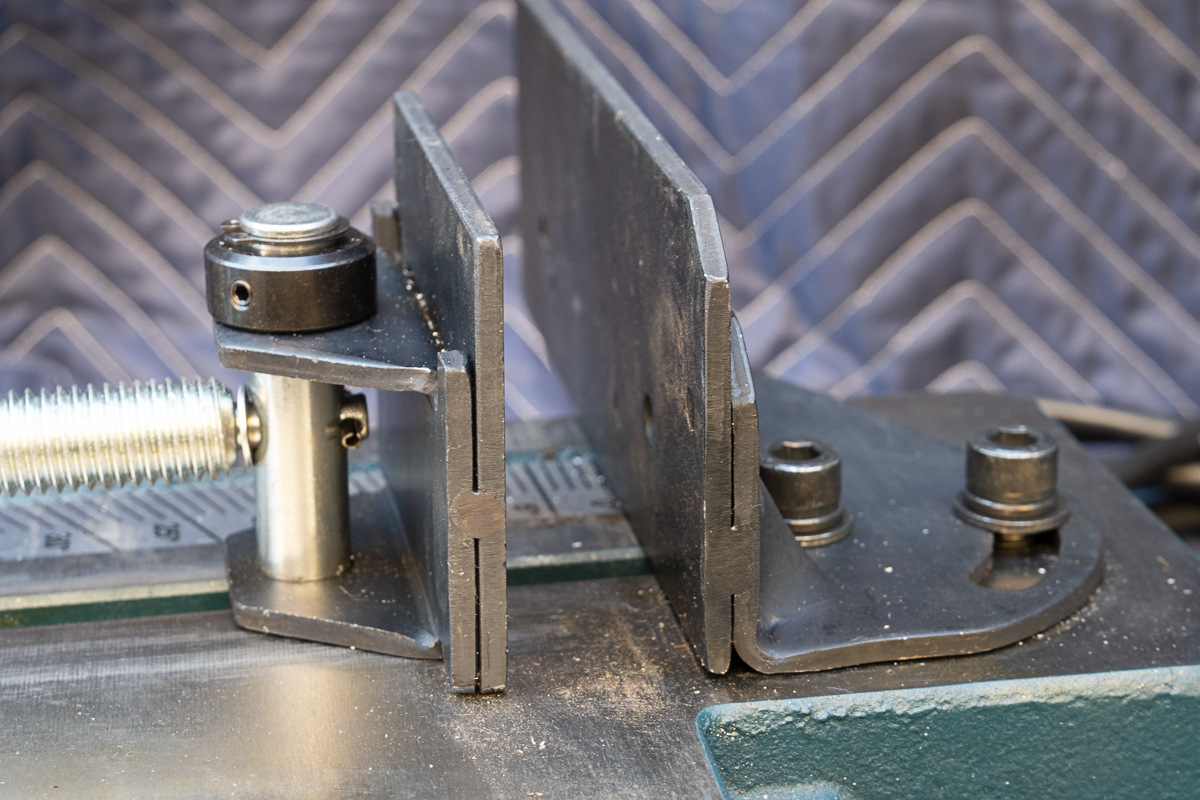

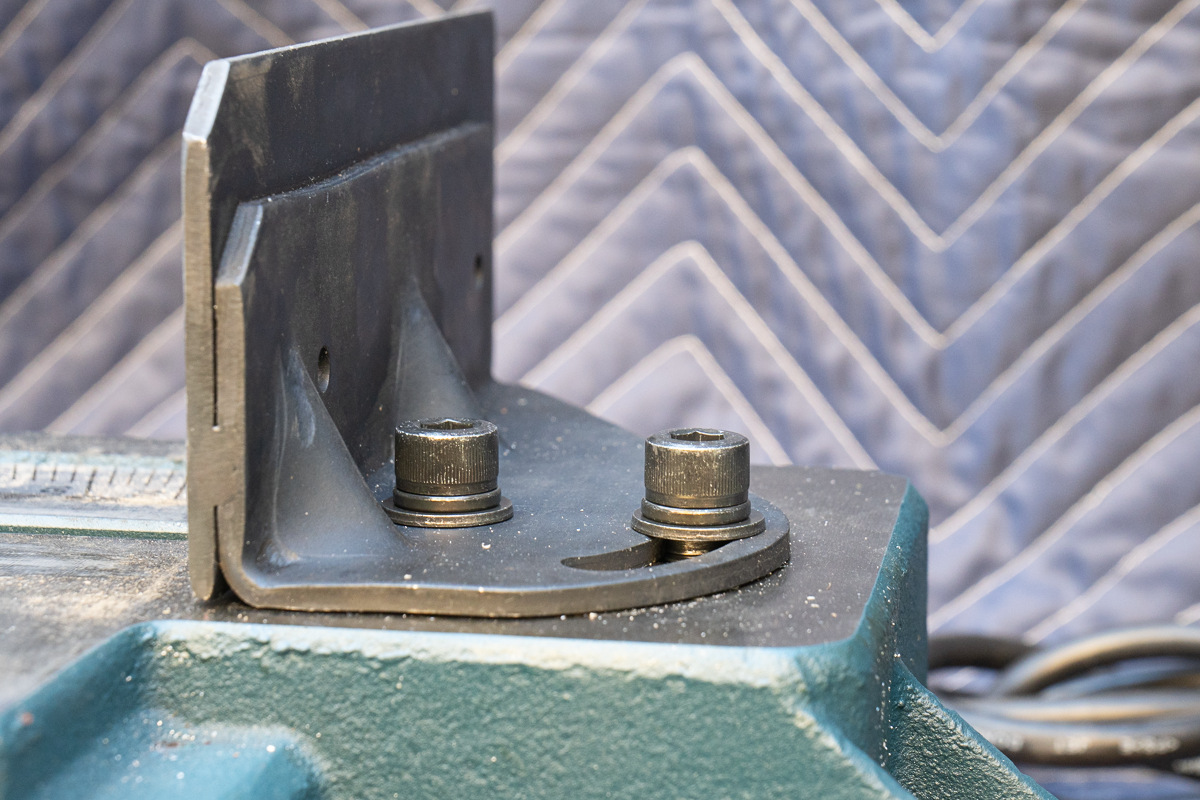

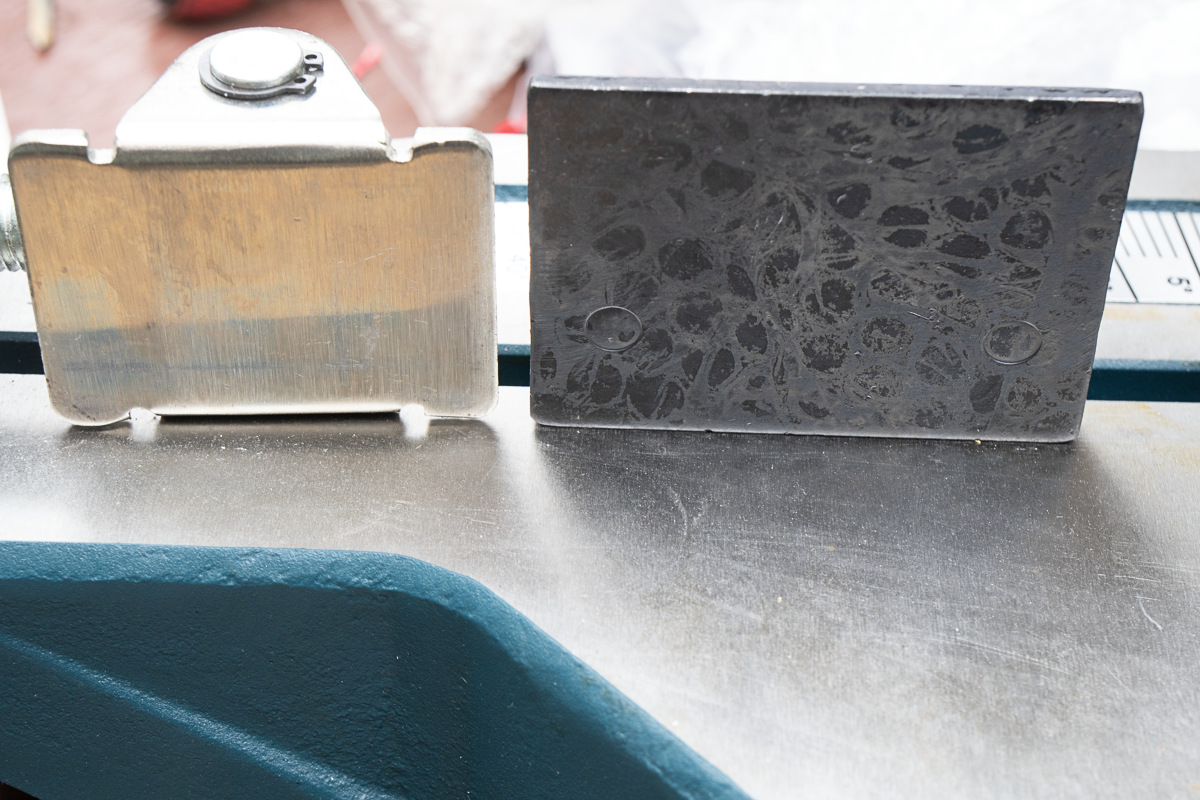

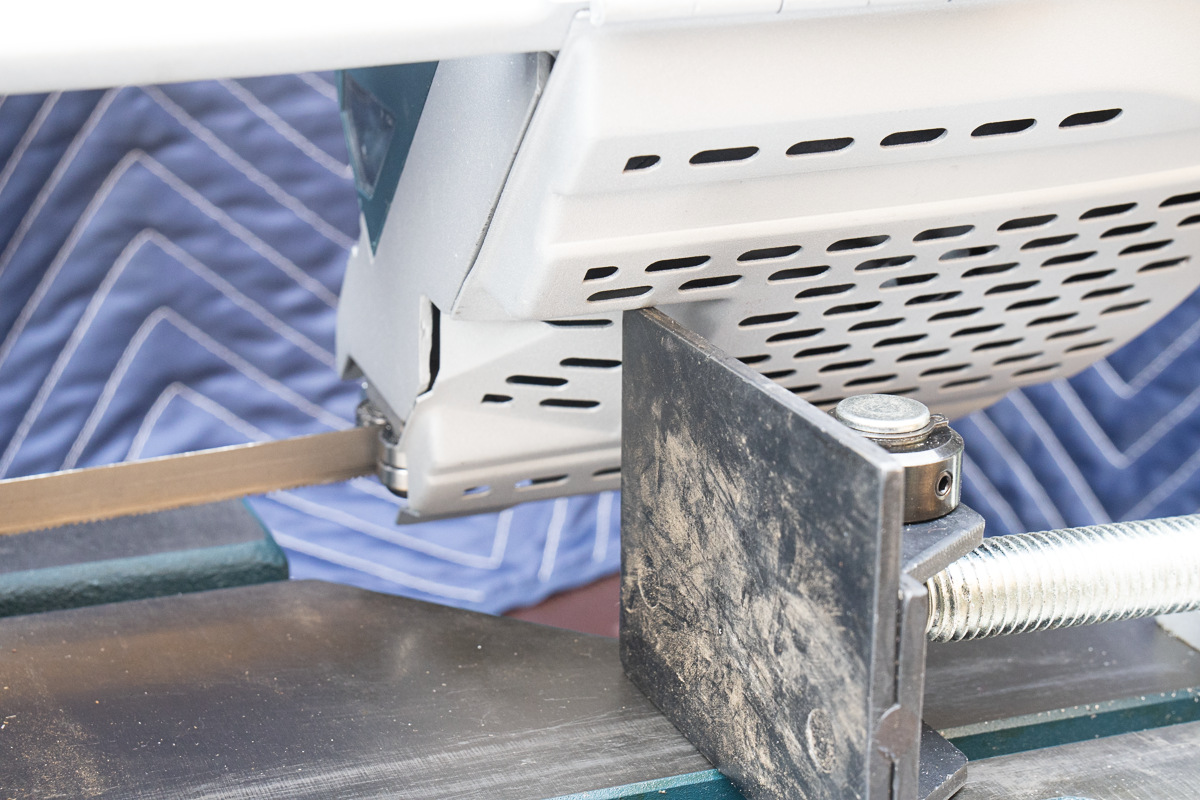

材料によっては下側に潜ってしまうこれはそのままではダメだろう
実際に潜ることもありましたね・・・

というわけでこのベースにほぼ無加工で取り付けられそうな可能性のあるバイスを探して取り寄せてみました

部品ロータリーバンドソー CB12FA2 品番：325392
bildyでは217番

部品ロータリーバンドソー CB12FA2 品番：325403
bildyでは207番

HiKOKI（旧：日立）のバンドソーベースの補修パーツです
まずはこの二つを取り寄せました
残念ながらポン付けでOKとはいきません

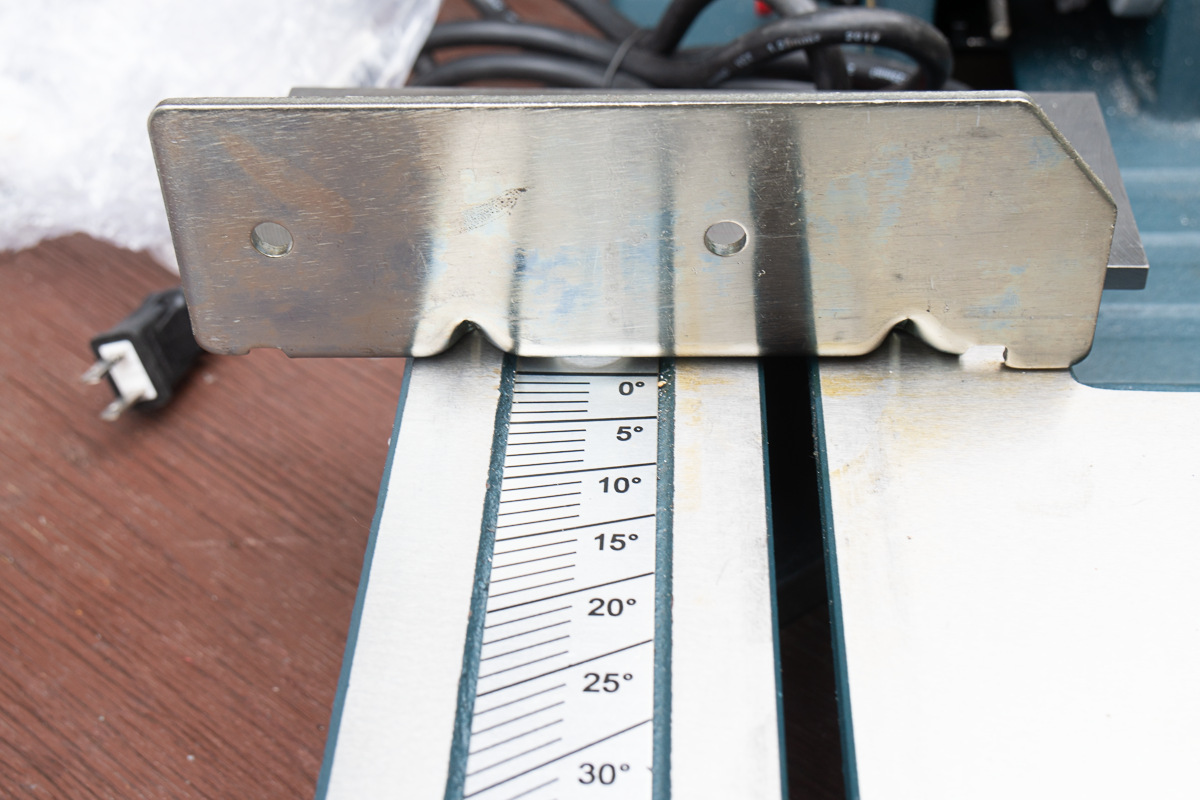

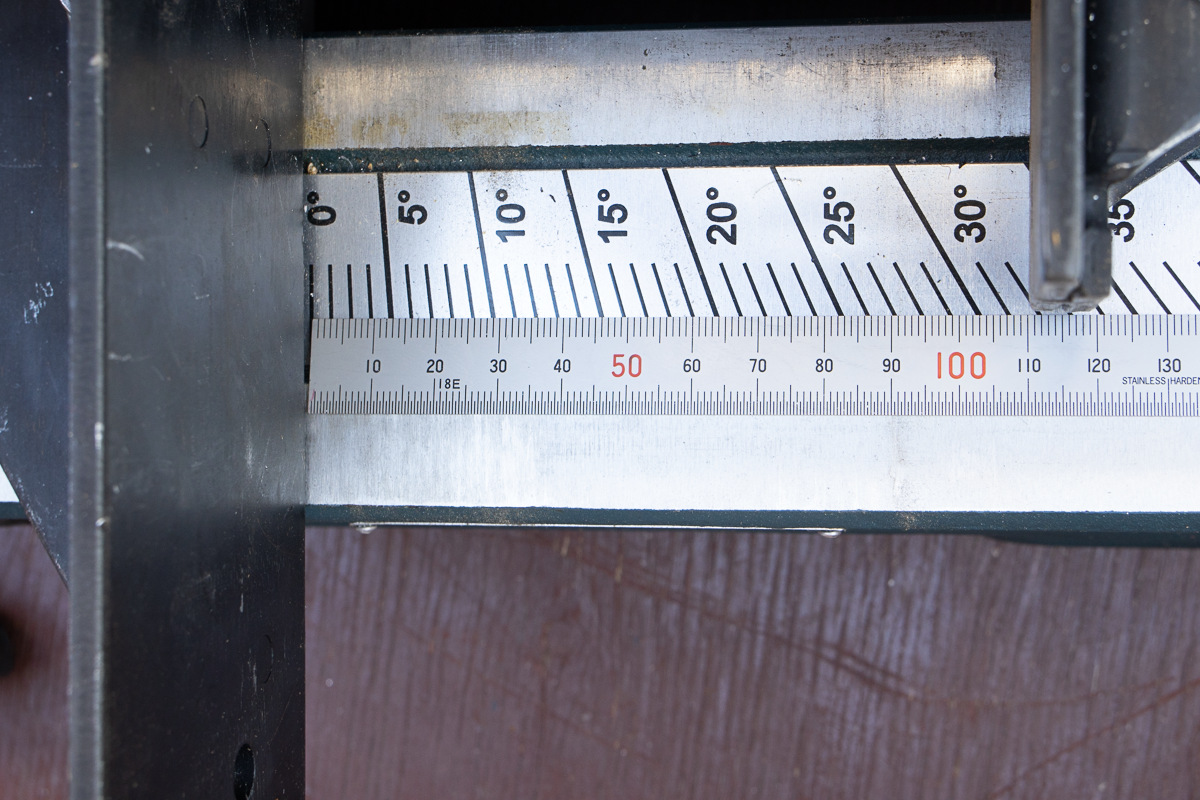

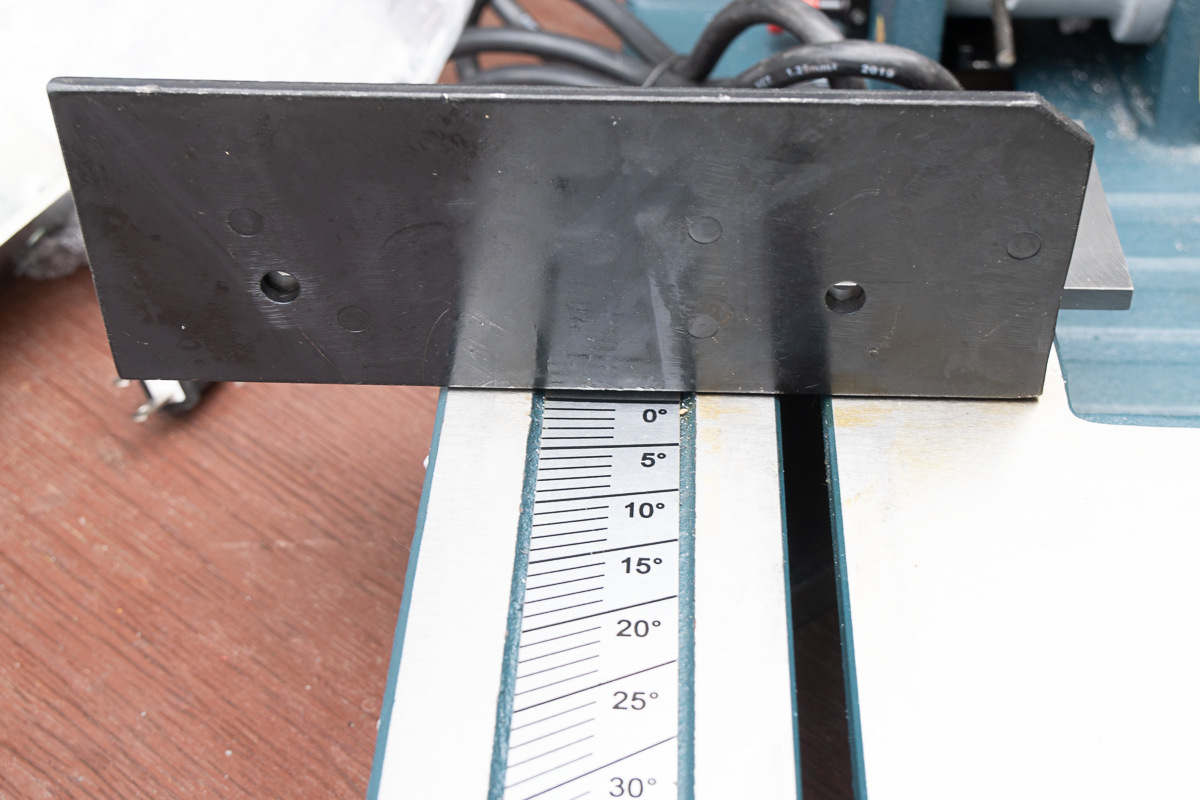

目盛り部分を止めている2つのビスの頭が出っ張っているので、写真の通り極低頭ビスに取り換えベースから飛び出さないようにします

致命的なのはここです

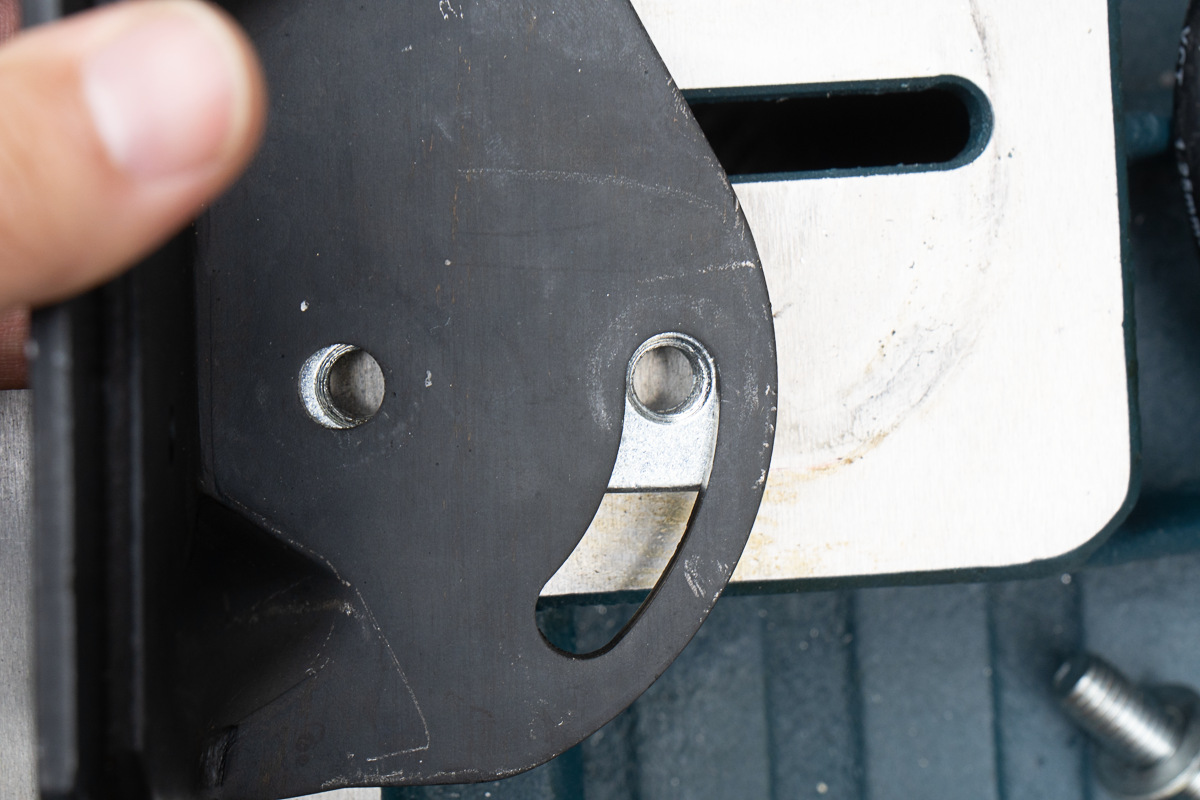

僅かにネジ穴の間隔が合いません
バイスのばか穴を拡張させれば良いのかもしれませんが、歪まれても困るので雌ネジ側をなんとかすることにします

ネジ穴はM10（ピッチ1.5）です
M10のワッシャーとナットで下から締めればバイスはベースに固定出来ますが、バイスの調整をするときに非常に困難になるのでそういうわけにもいきません

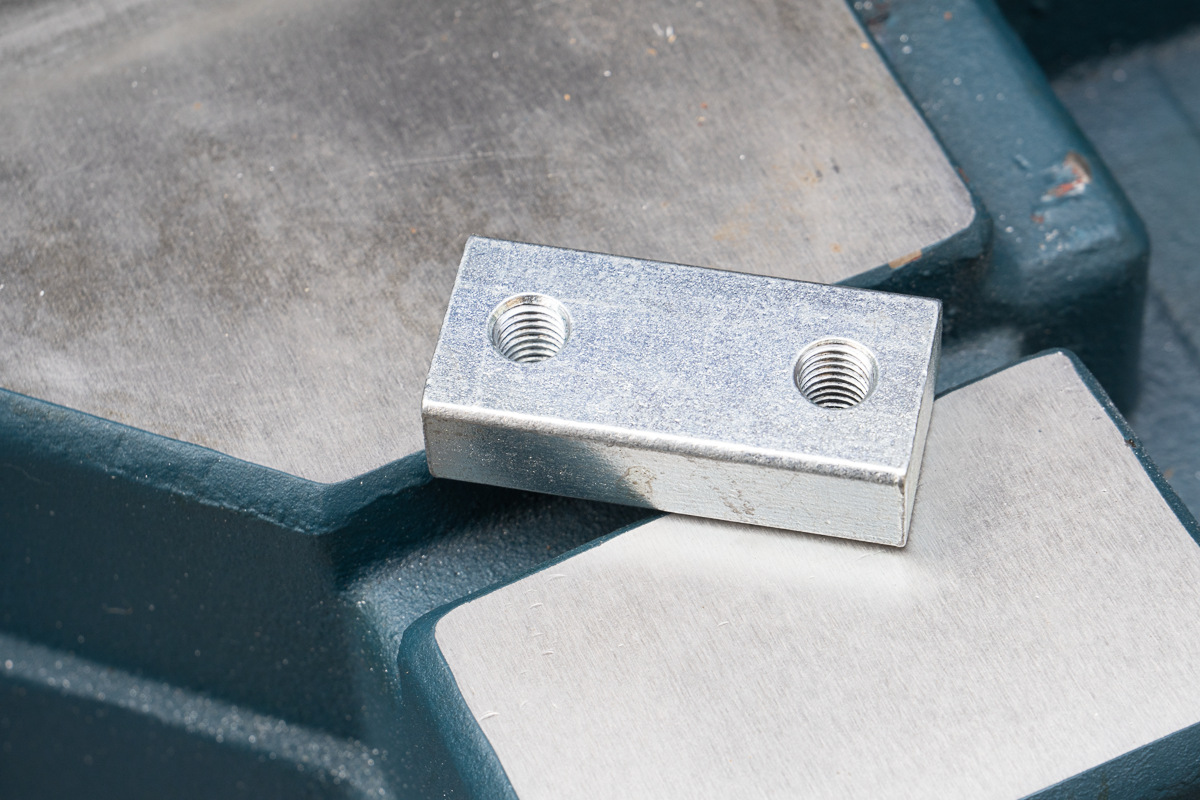

というわけで似たようなのを作りました

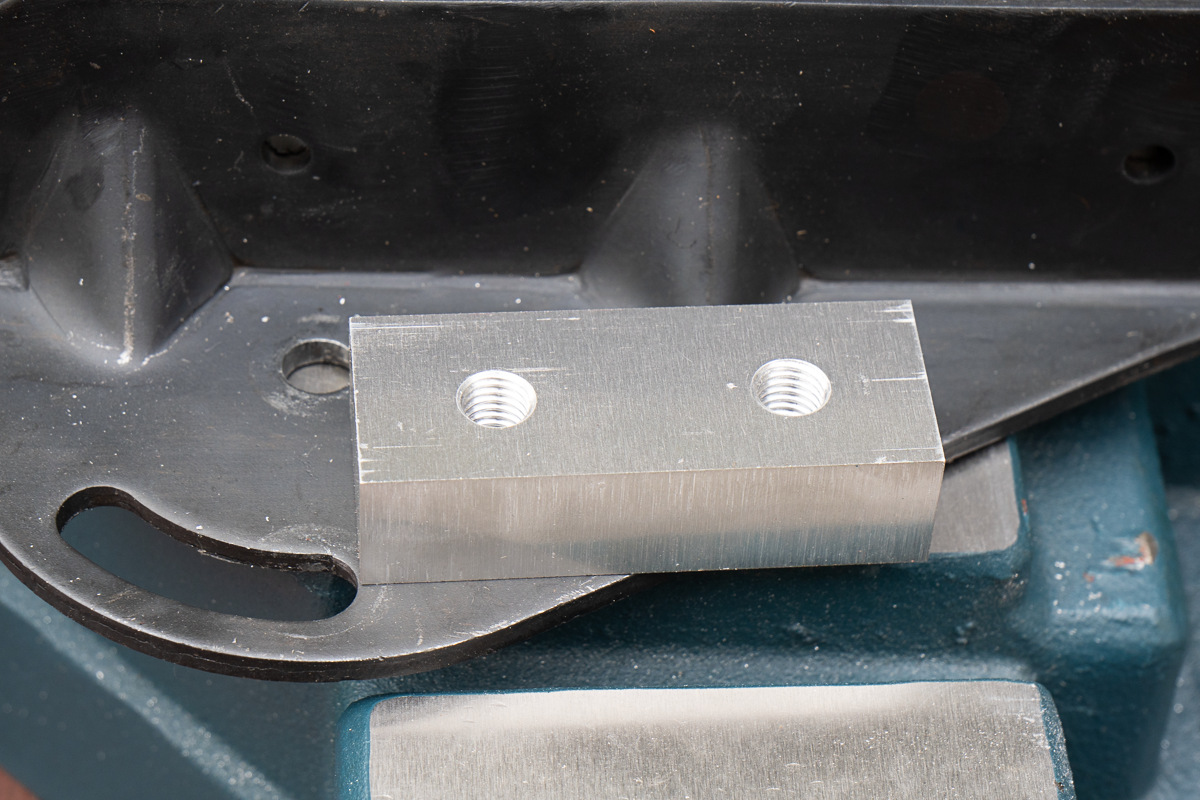

元はスチール材のようですがM10用の穴あけもタップも大変なので、アルミ材（A5052P系統）にしました
寸法は75mm×30mm×20mm。アルミ材でもここまで分厚ければ雌ネジ強度も悪くないでしょう
ネジ穴の間隔は40mmです

M10ネジは元々ので長さもぴったりで流用可能なのですが、バイスが黒いのでネジも黒くしますかっていうしょうもない拘りで、座金組み込みのM10×40mm 三価ブラックに換えてみました
お高いネジだけあって六角穴の加工が美しすぎる（なお写真は撮っていない）

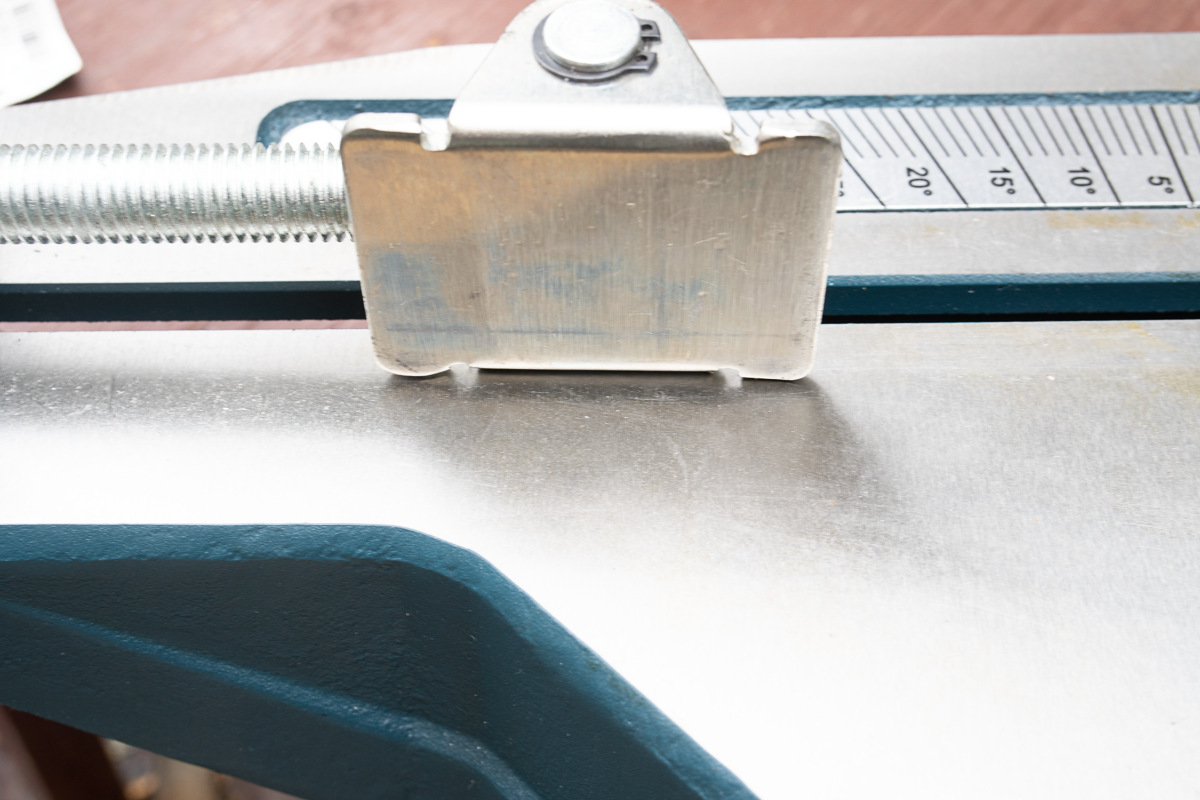

短い方のバイスはポン付けで入りました
入りましたがそのままでは留め具との隙間があまりにも空いてしまうので嵩上げが必要

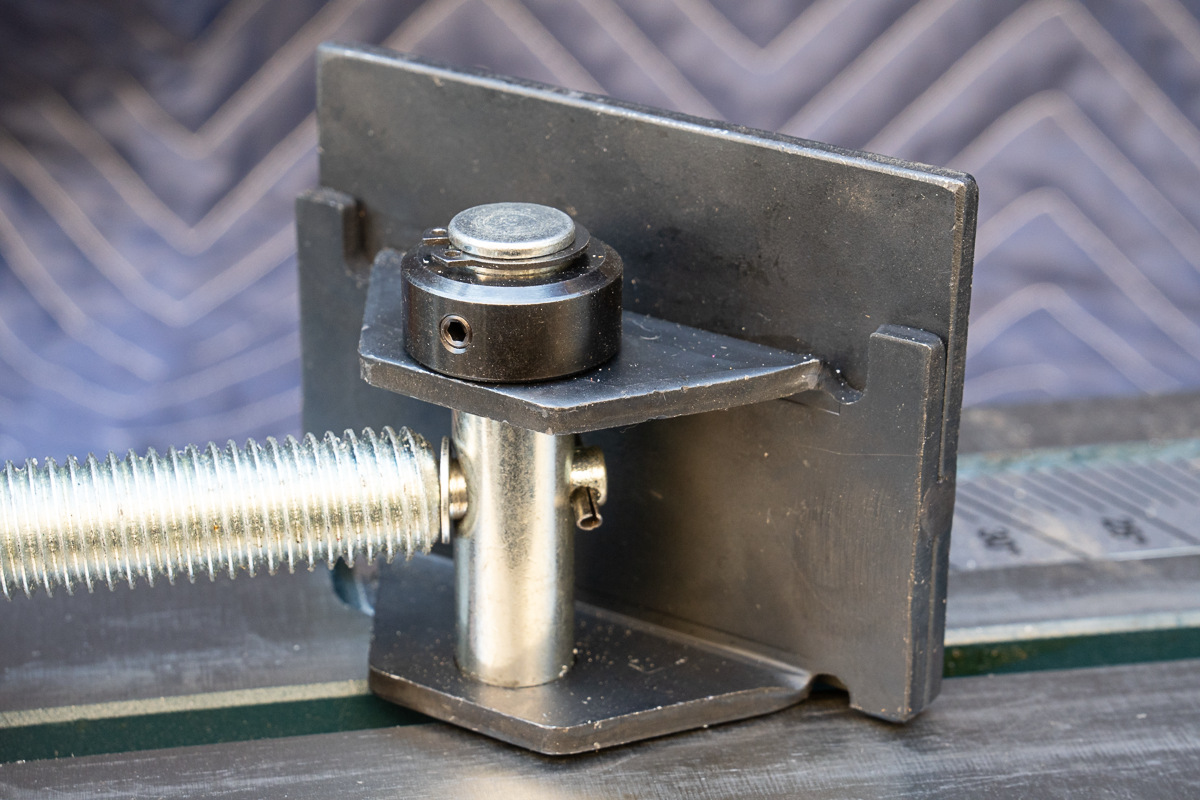

内径16Φで12mm厚のスタンダードセットカラーで嵩上げしています
隙間の調節が出来るようにセットカラーにしましたがその必要はない感じ
内径もシャフト径が同じ16Φということでしたが、キツくもなく緩くもないとてもぴったりです

良いっすね

まあバンドソー本体がバイスに干渉せずに掴めるのが110mmまでなんですけどね

それ以上広げるには干渉する短い方のバイスの一部を切断する必要があります
そこまで大きい材料を切断する予定がないので今のところ切断加工はしませんが

ちなみに溶接技術と設備があれば元々のバイスに平面精度が出たスチールプレートをスポット溶接すればいいだけなんですよね
溶接技術も設備もないのでこういう手間が掛かったわけです

※追記
コンターテーブル台を作りました

0 コメント
