ドライブモードセレクターのカプラーから分岐
主にフロントカップホルダーにLED等で照明を付ける場合（ここ地味に暗い）
その電源としてドライブモードセレクターのカプラーに接続されている配線から分岐するのがもっとも簡単だと思います

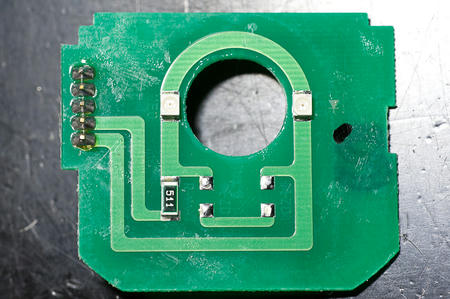

ドライブモードセレクターの基板を見れば分かると思うが
一番下のピンが-
下から2番目が+
となっていることが分かると思います

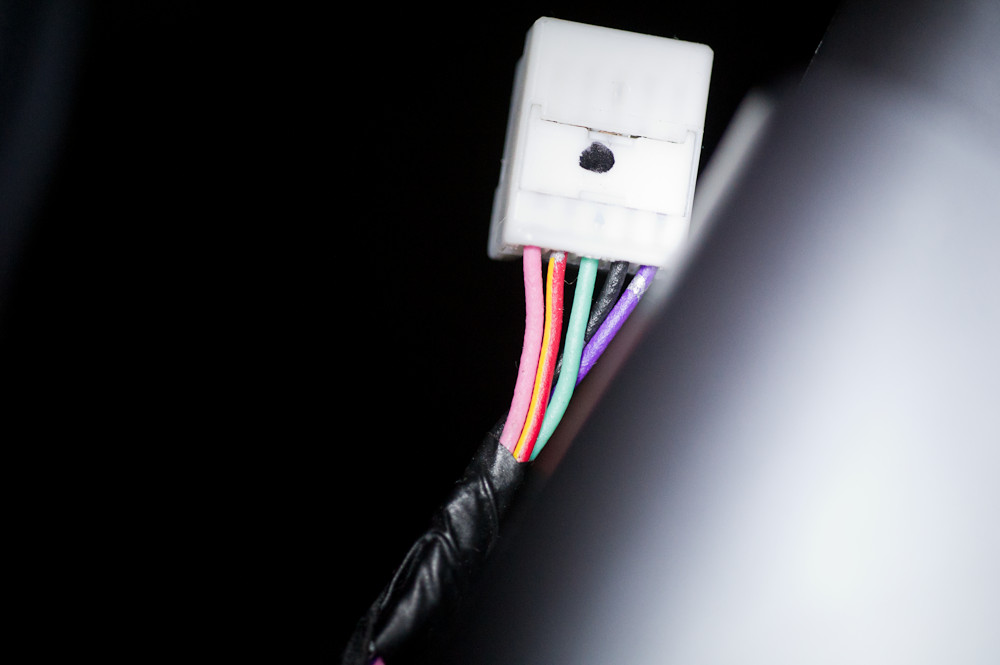

具体的にどの配線かというと
ピンク線が-
赤黄線が+
普通はこの配線からエレクトロタップで分岐させるのが一般的でしょうか
ここから分岐させればフロントカップホルダーにLEDを使って光らせることが可能となります
もう一工夫して分岐用のカプラーを挟むということも出来ます
配線コムで
5P040K-M
5P040K-F
または5P040Kset
がちょうどドライブモードセレクターのカプラーとなります
それを組み立ててピンク線と赤黄線に該当するところに2本電線（被覆が1.4mm以下が好ましい。例えば0.3sq通信機器用電線や住友電装株式会社の自動車用薄肉低圧電線AVSS 0.3sqなど）を入れればOK

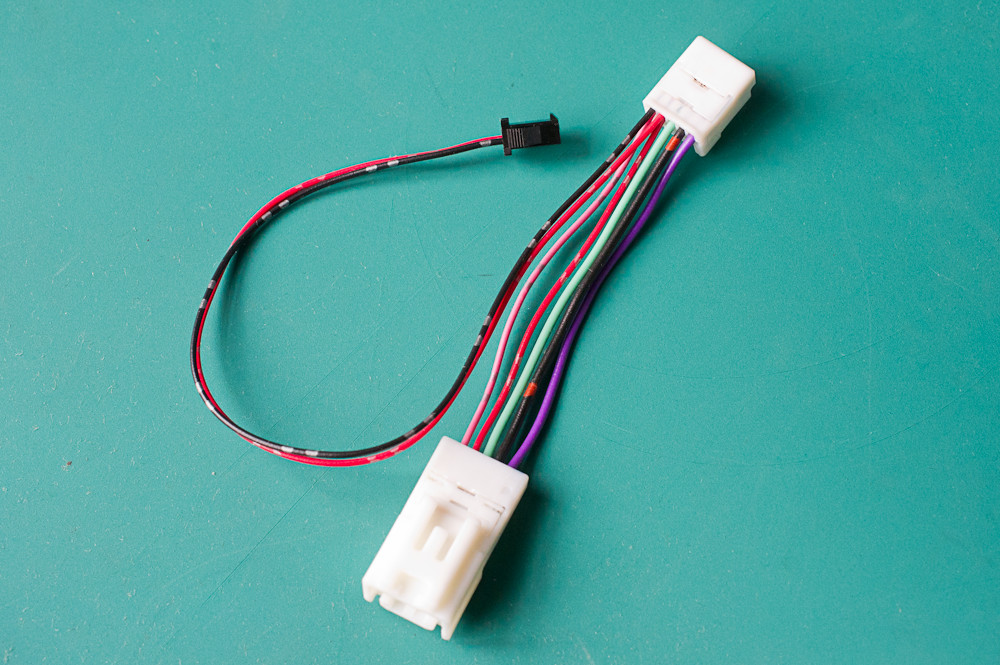

こんな感じに分岐用カプラーを作れば元の配線を傷つけることなくILL電源（イルミネーション電源）を取り出すことが可能となります
ちなみに分岐先はカプラー化しており浦部中央製作所のSM7755-2Pというのを使用している
別にエーモンのでも、ギボシでもなんでも良いが分岐した電線の大きさにあったのを選択することだぁ～ね
その電源としてドライブモードセレクターのカプラーに接続されている配線から分岐するのがもっとも簡単だと思います
ドライブモードセレクターの基板を見れば分かると思うが
一番下のピンが-
下から2番目が+
となっていることが分かると思います
具体的にどの配線かというと
ピンク線が-
赤黄線が+
普通はこの配線からエレクトロタップで分岐させるのが一般的でしょうか
ここから分岐させればフロントカップホルダーにLEDを使って光らせることが可能となります
もう一工夫して分岐用のカプラーを挟むということも出来ます
配線コムで
5P040K-M
5P040K-F
または5P040Kset
がちょうどドライブモードセレクターのカプラーとなります
それを組み立ててピンク線と赤黄線に該当するところに2本電線（被覆が1.4mm以下が好ましい。例えば0.3sq通信機器用電線や住友電装株式会社の自動車用薄肉低圧電線AVSS 0.3sqなど）を入れればOK
こんな感じに分岐用カプラーを作れば元の配線を傷つけることなくILL電源（イルミネーション電源）を取り出すことが可能となります
ちなみに分岐先はカプラー化しており浦部中央製作所のSM7755-2Pというのを使用している
別にエーモンのでも、ギボシでもなんでも良いが分岐した電線の大きさにあったのを選択することだぁ～ね
