インプレッサ用 ラゲッジランプLED化
さて今年初めの車弄りはアウトｒ･･･じゃないだと！？
というわけで弟のインプレッサのラゲッジランプをLED化しました
（要はこれ見て自分のインプにもやって欲しいということでした）
今回の要望として
・可能な限り光量を上げる。爆光であるほど望ましい
・DIY感を出して欲しい
という事だったので協議の末、LEDは9発で白と電球色を混ぜるということになりました
材料は毎度おなじみエルパラで
日亜 NSDL570GS-K1 電球色
日亜 NSDW570GS-K1 白色
小型1/2Wカーボン抵抗（68Ω）
スズメッキ線（0.6mm）
を購入
基板は曲がる基板ミニ
一般整流用ダイオード 1N4007
T-10ウエッジベース A型
は手持ちであったのでそれを使用

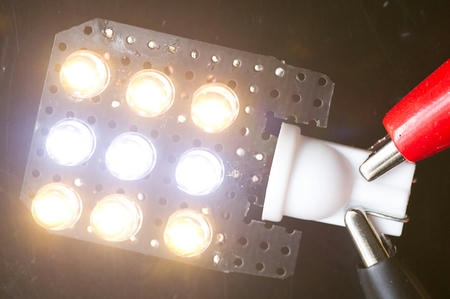

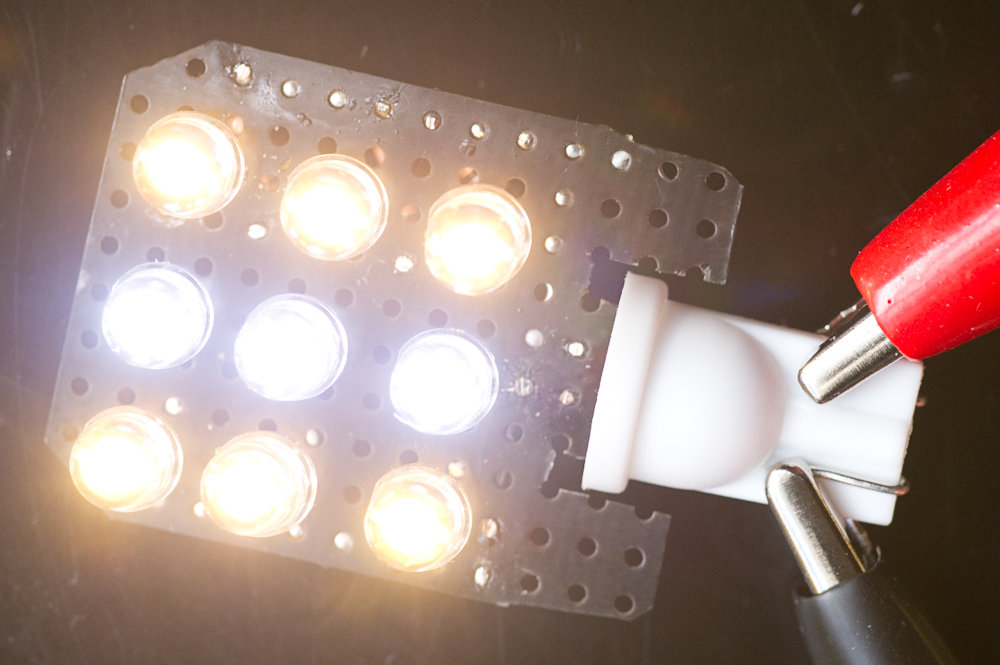

というわけで完成したのはコレ
正直かなりの爆光である。約80％駆動を9発だから当然と言えば当然か
このLEDは凄まじいな。青色の出ないかなぁと期待して待ってます日亜さん

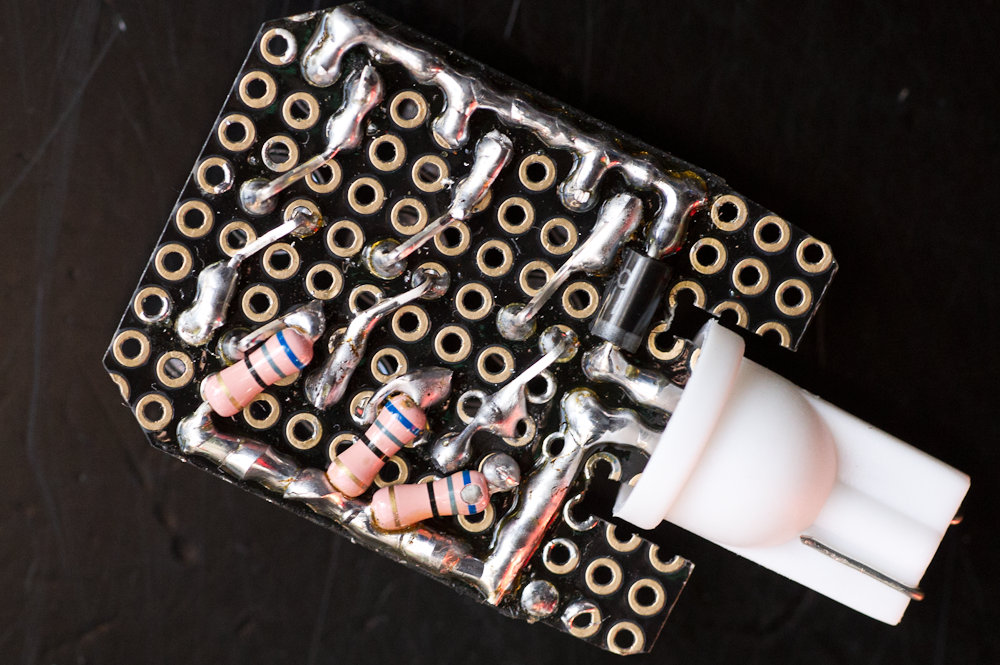

さて裏面だが
LEDを同色横並びにしてLEDをハンダで個別に固定したのはいいのだが、そのあと+と-線這わせてウェッジベースへ導くのきつくね？と気がついて、電球色2の白色1の混合縦並び3発1組にハンダ付けしてこのようになりました
色が違うもVfとIfが同じLEDなのでなせる芸当だわな
もちろんこのあと絶縁化してある

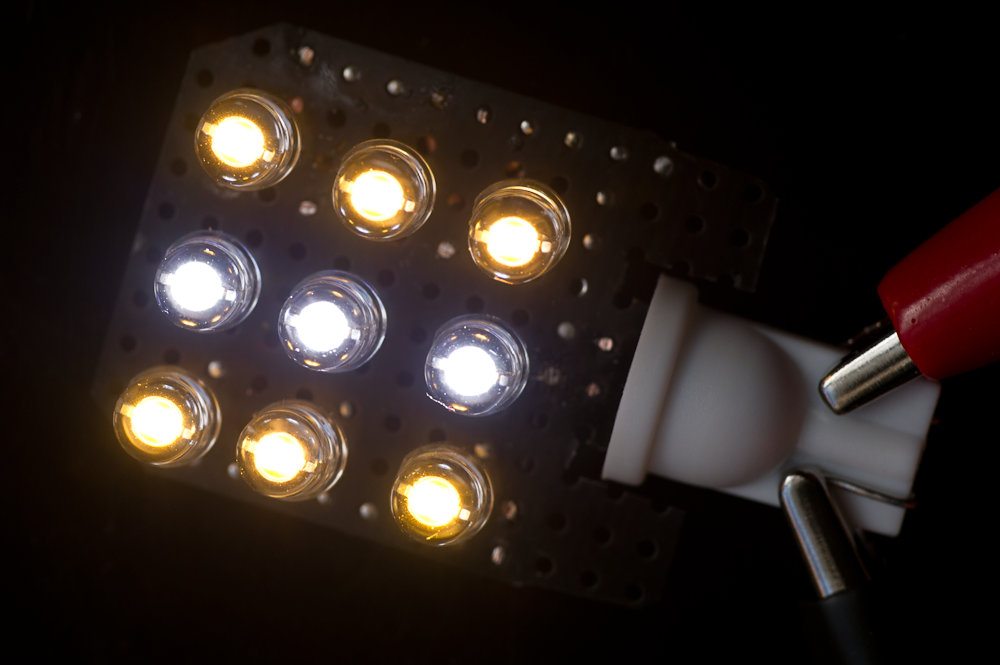

テスト点灯は成功

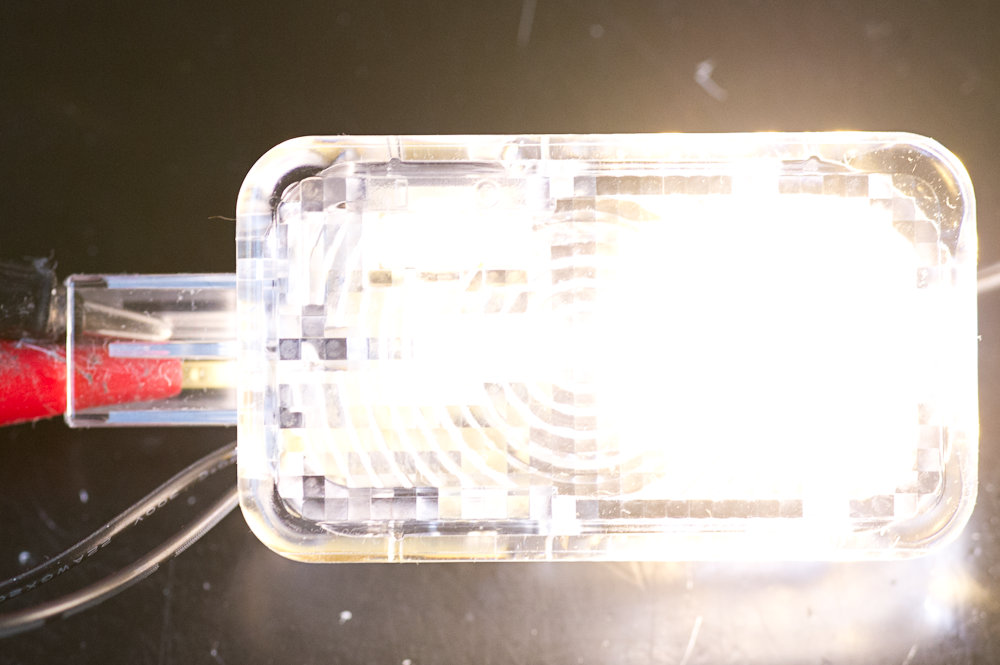

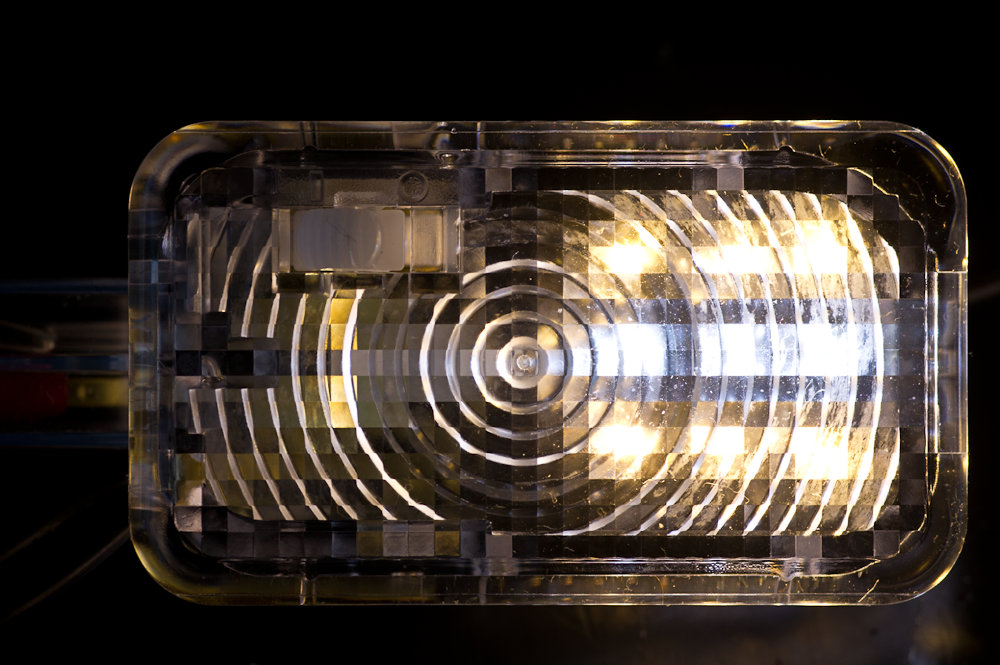

ラゲッジランプユニットへ取り付け
2色あると確かに市販品的な感じよりもDIY感が強いね
これは弟の発案だがこれはなかなか良いアイディアだ
ユニットにスイッチがあるのな。便利やね
消しても2色のLEDが使われていることが分かるのも良い感じ
・
・
・
材料費は1000円ぐらいか
ってかまたロハかこれｗ
というわけで弟のインプレッサのラゲッジランプをLED化しました
（要はこれ見て自分のインプにもやって欲しいということでした）
今回の要望として
・可能な限り光量を上げる。爆光であるほど望ましい
・DIY感を出して欲しい
という事だったので協議の末、LEDは9発で白と電球色を混ぜるということになりました
材料は毎度おなじみエルパラで
日亜 NSDL570GS-K1 電球色
日亜 NSDW570GS-K1 白色
小型1/2Wカーボン抵抗（68Ω）
スズメッキ線（0.6mm）
を購入
基板は曲がる基板ミニ
一般整流用ダイオード 1N4007
T-10ウエッジベース A型
は手持ちであったのでそれを使用
というわけで完成したのはコレ
正直かなりの爆光である。約80％駆動を9発だから当然と言えば当然か
このLEDは凄まじいな。青色の出ないかなぁと期待して待ってます日亜さん
さて裏面だが
LEDを同色横並びにしてLEDをハンダで個別に固定したのはいいのだが、そのあと+と-線這わせてウェッジベースへ導くのきつくね？と気がついて、電球色2の白色1の混合縦並び3発1組にハンダ付けしてこのようになりました
色が違うもVfとIfが同じLEDなのでなせる芸当だわな
もちろんこのあと絶縁化してある
テスト点灯は成功
ラゲッジランプユニットへ取り付け
2色あると確かに市販品的な感じよりもDIY感が強いね
これは弟の発案だがこれはなかなか良いアイディアだ
ユニットにスイッチがあるのな。便利やね

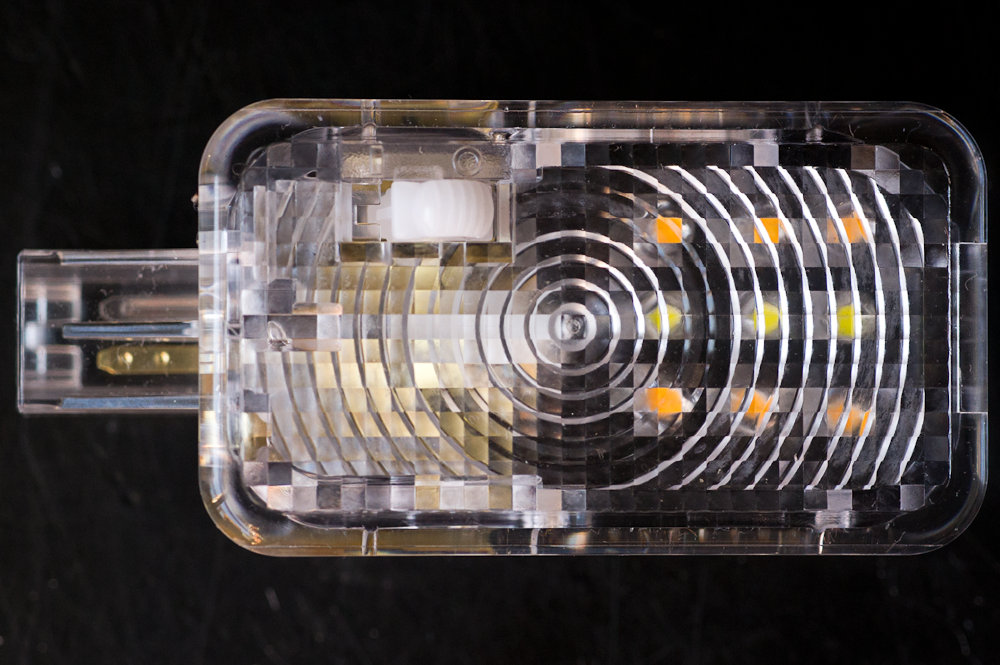

消しても2色のLEDが使われていることが分かるのも良い感じ
・
・
・
材料費は1000円ぐらいか
ってかまたロハかこれｗ
