バンドソー レクソン BS-10K2 の改造
この間買った10インチバンドソー レクソンBS-10K2を早速改造してみました

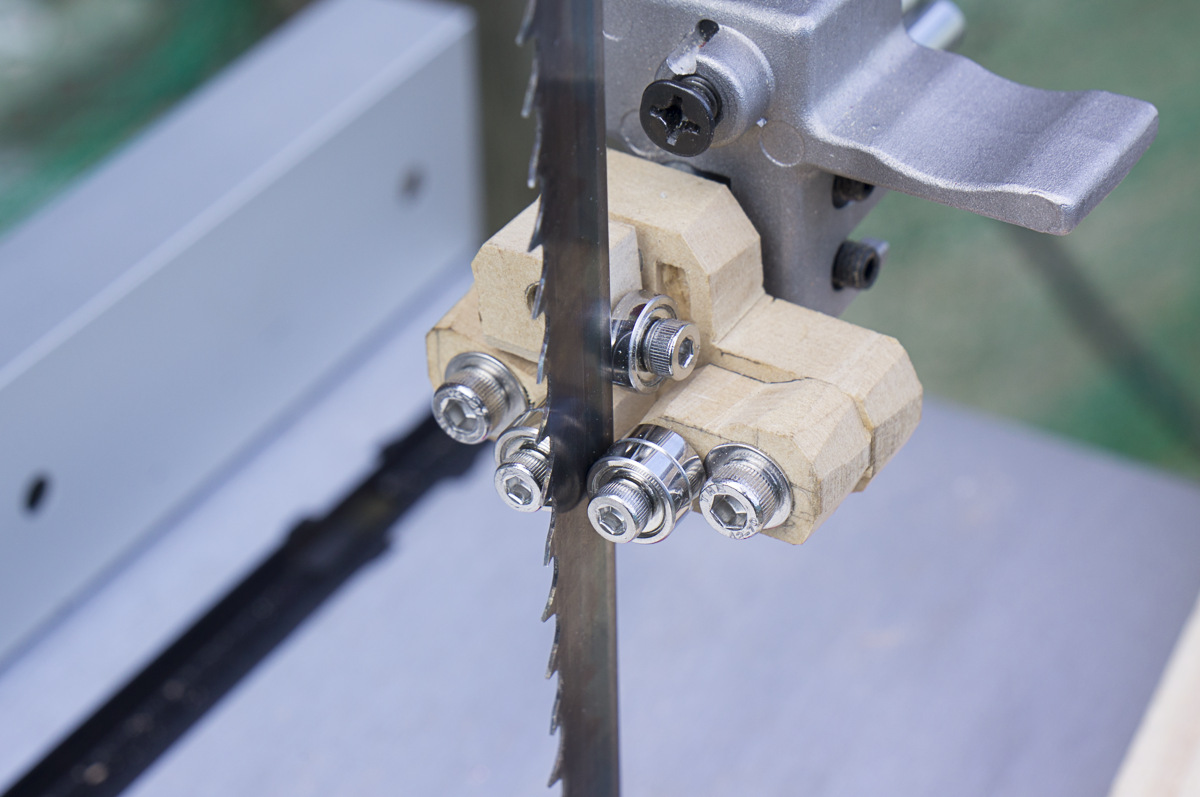

まずは定番のブレードガイドのベアリング化
まずは試作品としてMDFで作ってみました
ちなみにMDFにタップを切ってあるのでそのままネジ止めできるようにしてあります
ベアリングは全て604HZZ（604ZZのステンレス版）を使用しています。こっちのほうが安かった
ブレード裏のベアリングの向きはオリジナルから変えています。オリジナルのブレードとの接触は側面接触ですがこっちの外周接触ほうが合理的でしょう
（この写真撮った後そのブレード裏のベアリングのネジ締め方法をタップからナット式に変更しました。ちょっとここのタップは無茶があった）

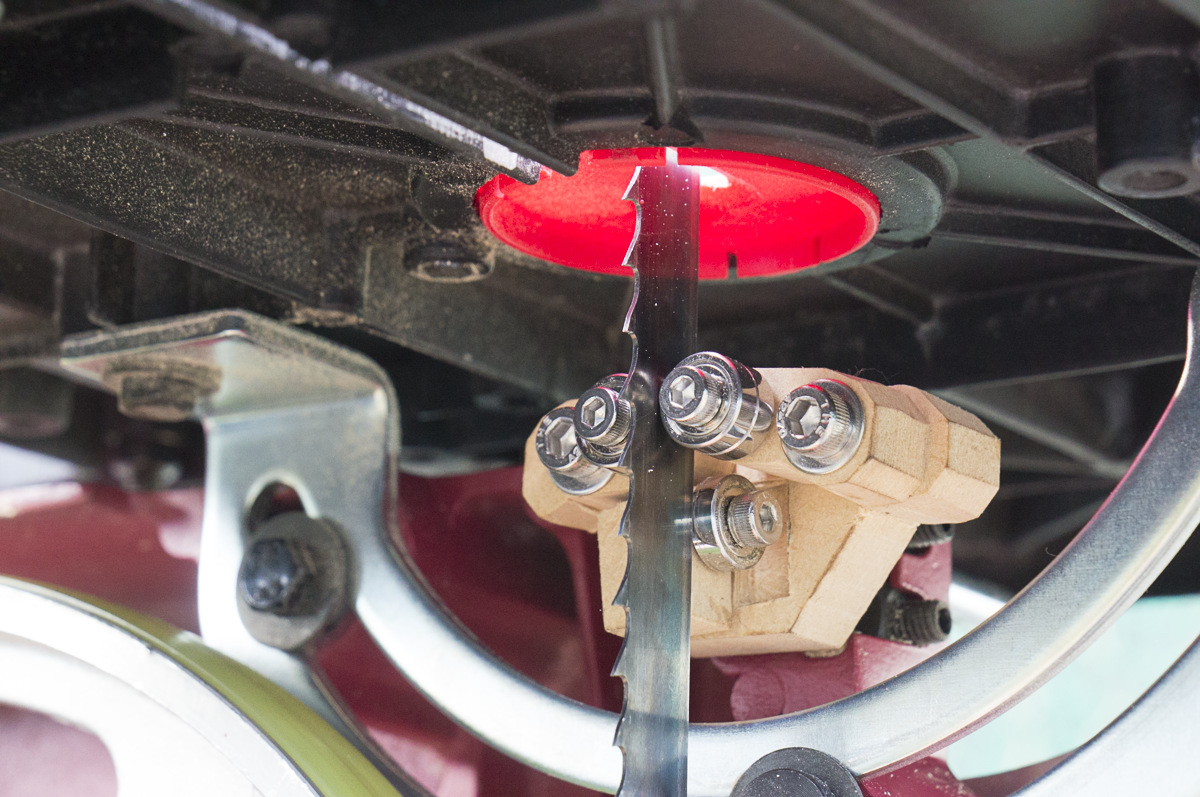

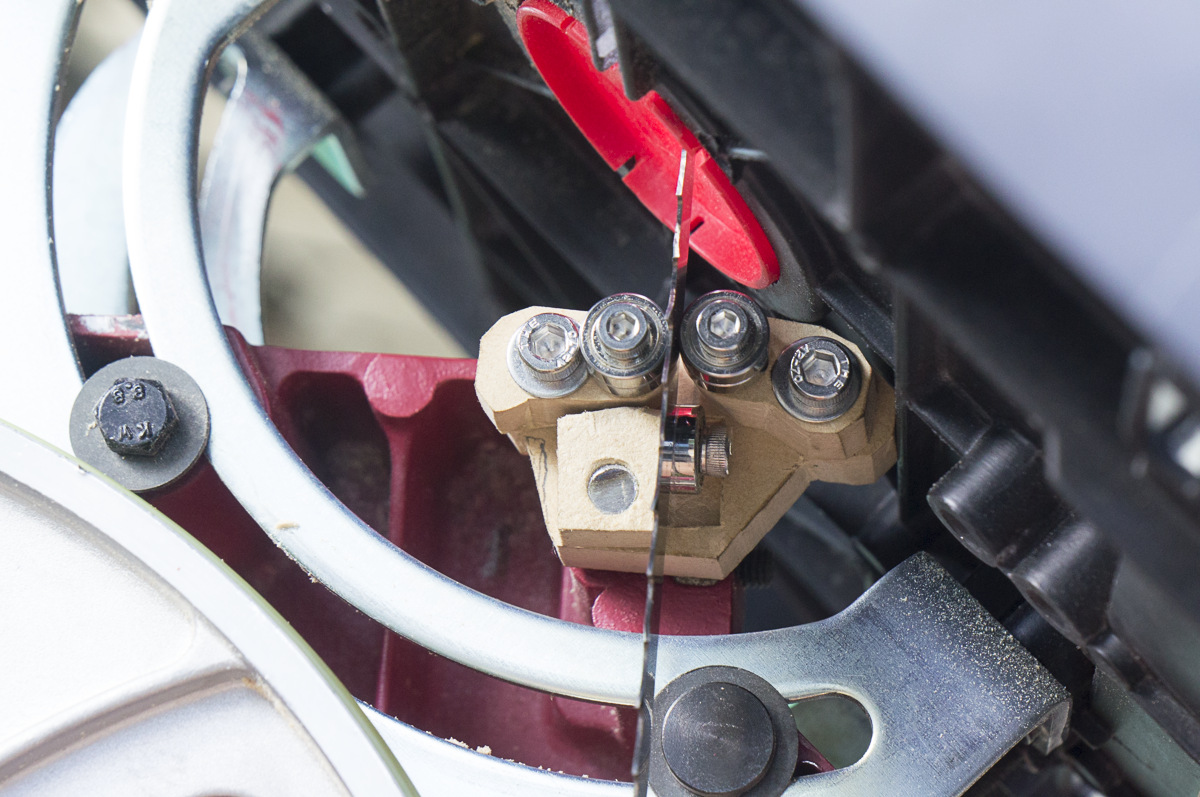

下側のガイドはオリジナルと比べて上下反転させて作りました
このほうがより横振れに対して有効だと思ったので
43°付近に傾けたら右部分が接触していたのでこの後ちょっと削りました
本番用としてアルミのフラットバーも買ってあるんだが何かコレでいいや的な気持ちになって手を付けていません
そのうち作るとは思います。そのうち
※4/1追記
重い腰を上げてアルミのブレードガイドを作りました

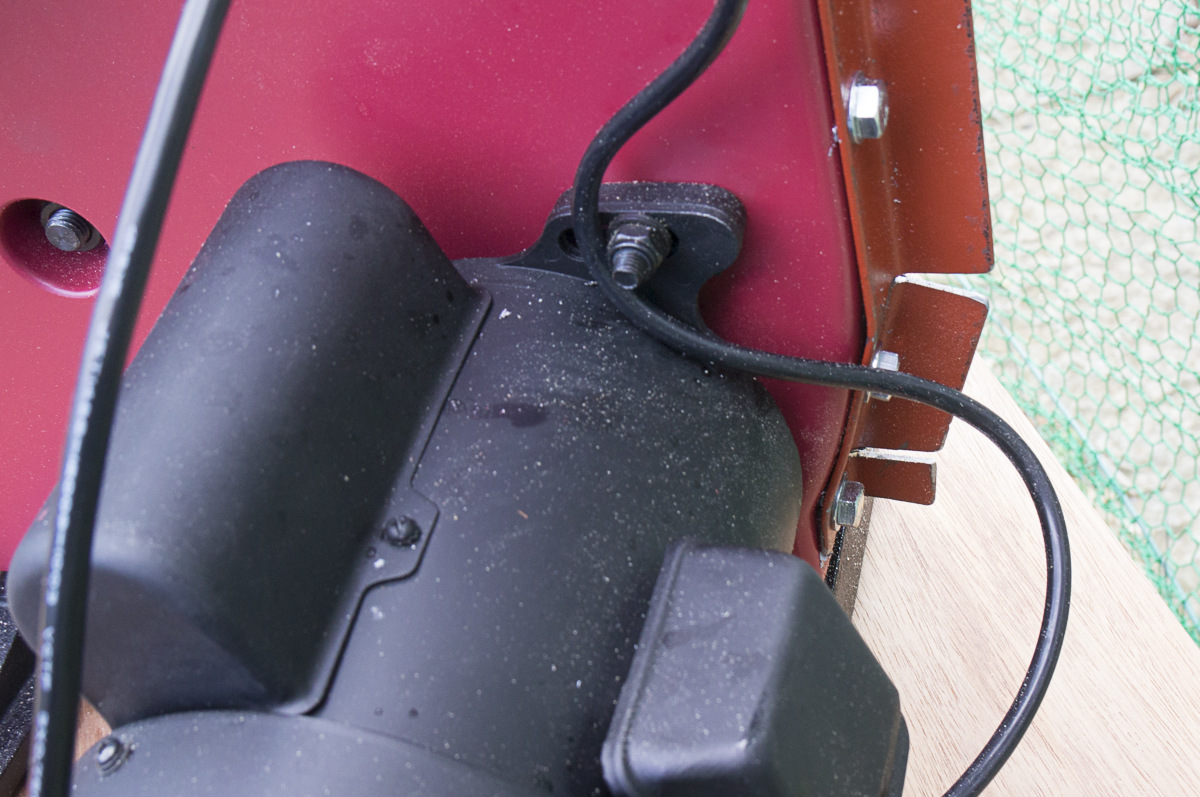

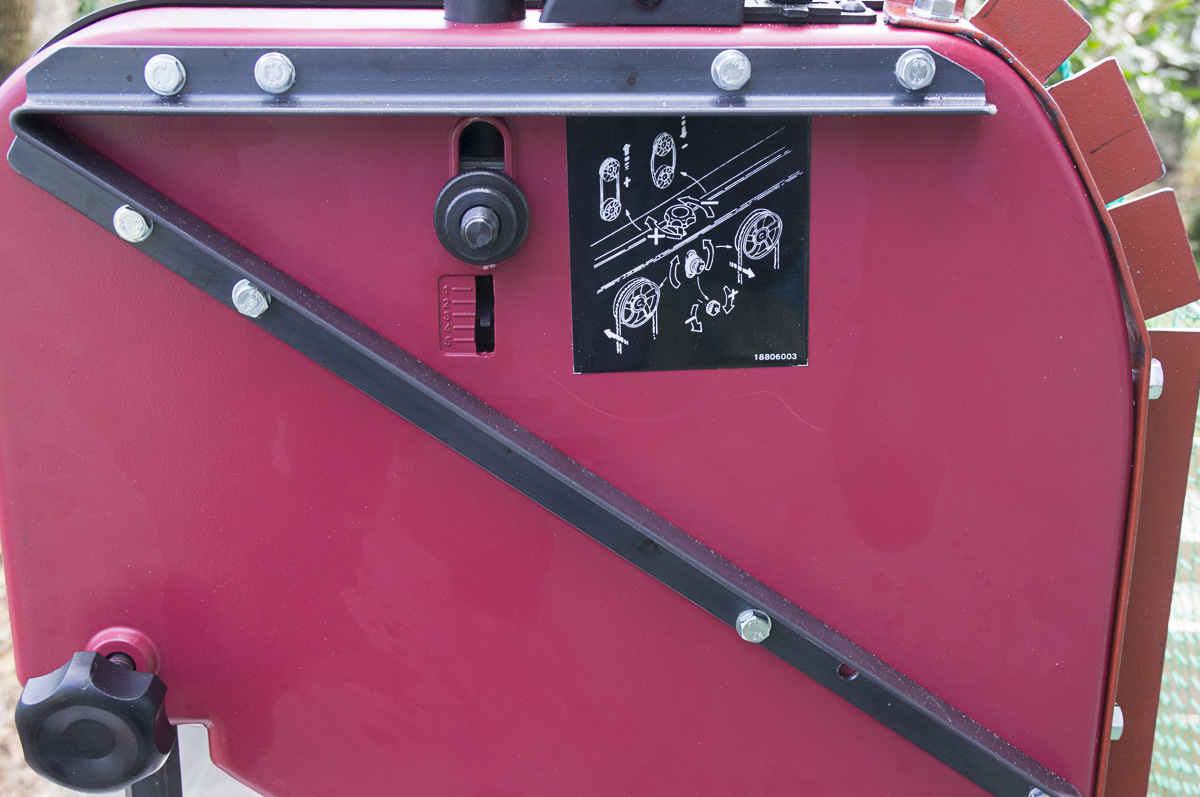

筐体の補強
鉄生地のLアングルは L-3×20×20
塗装済みLアングルはL-3×30×30
一応緩まないようにM8のUナットで留めてあります
ブレードガイドのベアリング化による効果
杉材、ブレードは16mm

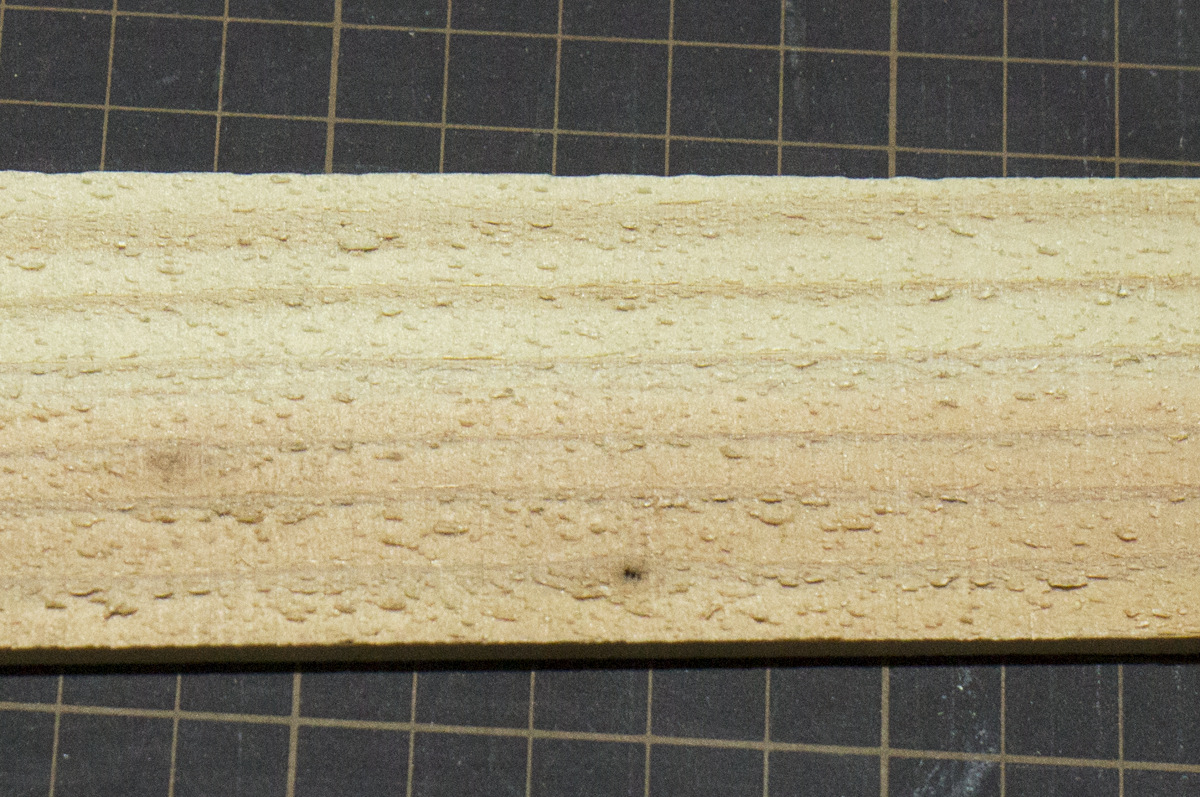

まずはビフォー

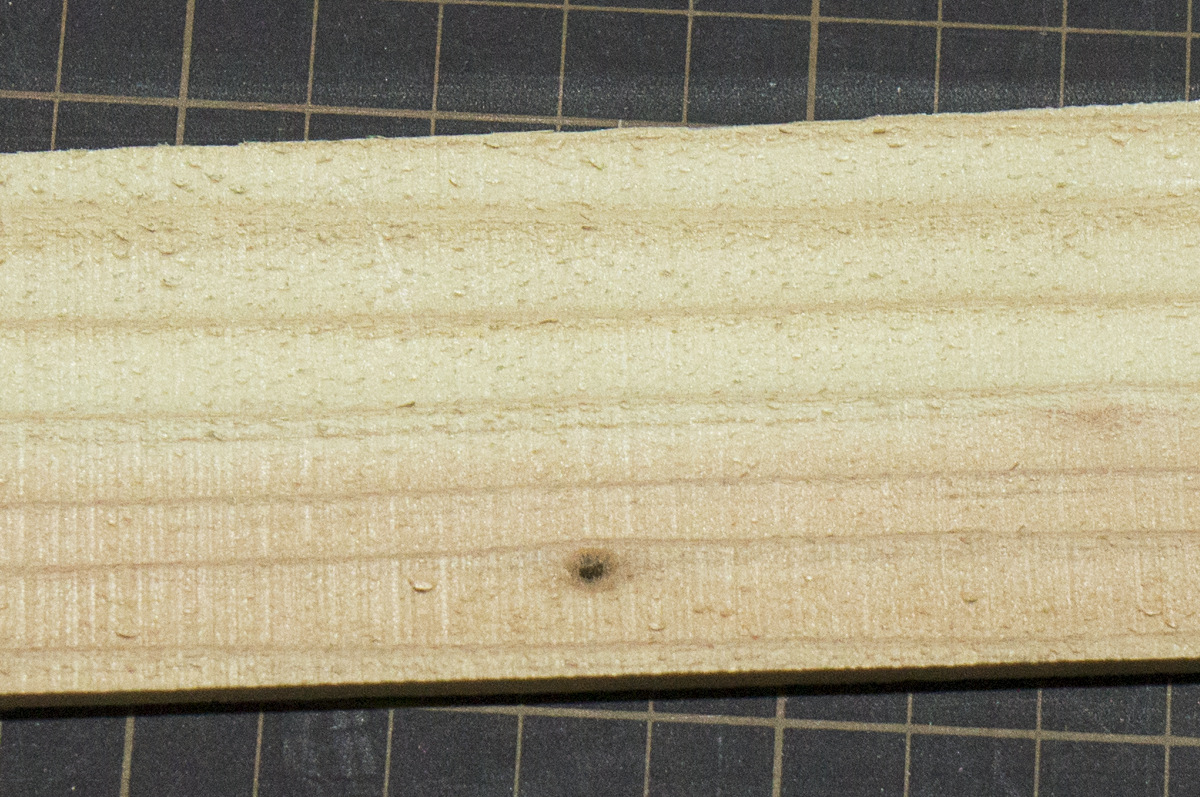

そしてアフター
びっくりするほど変わりました
この違いを見れば一目瞭然ですね
ベアリングとブレードは接触させるように調整してあるのでブレードのブレが殆ど無くなりました
ただしブレードのクセというか局所的な変形というかがあって、そういうところはちょっと悪さをしますが、それがなければもっと綺麗な切断面になるかも
デメリットは
接触音のシャーという音がするようになりました
まあトレードオフということで
まずは定番のブレードガイドのベアリング化
まずは試作品としてMDFで作ってみました
ちなみにMDFにタップを切ってあるのでそのままネジ止めできるようにしてあります
ベアリングは全て604HZZ（604ZZのステンレス版）を使用しています。こっちのほうが安かった
ブレード裏のベアリングの向きはオリジナルから変えています。オリジナルのブレードとの接触は側面接触ですがこっちの外周接触ほうが合理的でしょう
（この写真撮った後そのブレード裏のベアリングのネジ締め方法をタップからナット式に変更しました。ちょっとここのタップは無茶があった）
下側のガイドはオリジナルと比べて上下反転させて作りました
このほうがより横振れに対して有効だと思ったので
43°付近に傾けたら右部分が接触していたのでこの後ちょっと削りました
本番用としてアルミのフラットバーも買ってあるんだが何かコレでいいや的な気持ちになって手を付けていません
そのうち作るとは思います。そのうち
※4/1追記
重い腰を上げてアルミのブレードガイドを作りました
筐体の補強
鉄生地のLアングルは L-3×20×20
塗装済みLアングルはL-3×30×30
一応緩まないようにM8のUナットで留めてあります
ブレードガイドのベアリング化による効果
杉材、ブレードは16mm
まずはビフォー
そしてアフター
びっくりするほど変わりました
この違いを見れば一目瞭然ですね
ベアリングとブレードは接触させるように調整してあるのでブレードのブレが殆ど無くなりました
ただしブレードのクセというか局所的な変形というかがあって、そういうところはちょっと悪さをしますが、それがなければもっと綺麗な切断面になるかも
デメリットは
接触音のシャーという音がするようになりました
まあトレードオフということで
