バンドソー レクソン BS-10K2 の改造 その2
エイプリルフールネタではありません
二ヶ月前にブレードガイドのベアリング化をMDFにて制作しました
MDFでも特に問題はなかったが、梅雨の時期は乗り越えられるか怪しく耐久性を鑑みてアルミに換えてみました
形状はMDF版とは異なりコンパクトになるように刷新です

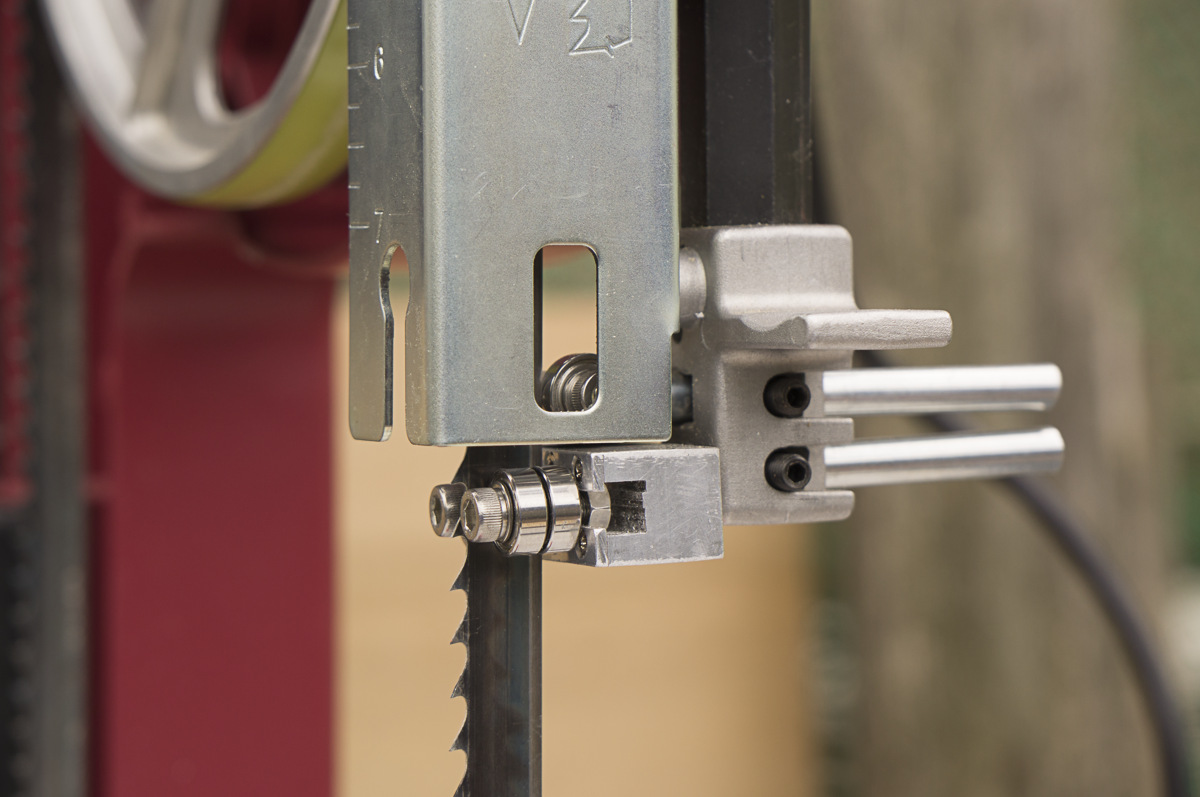

こうなりました

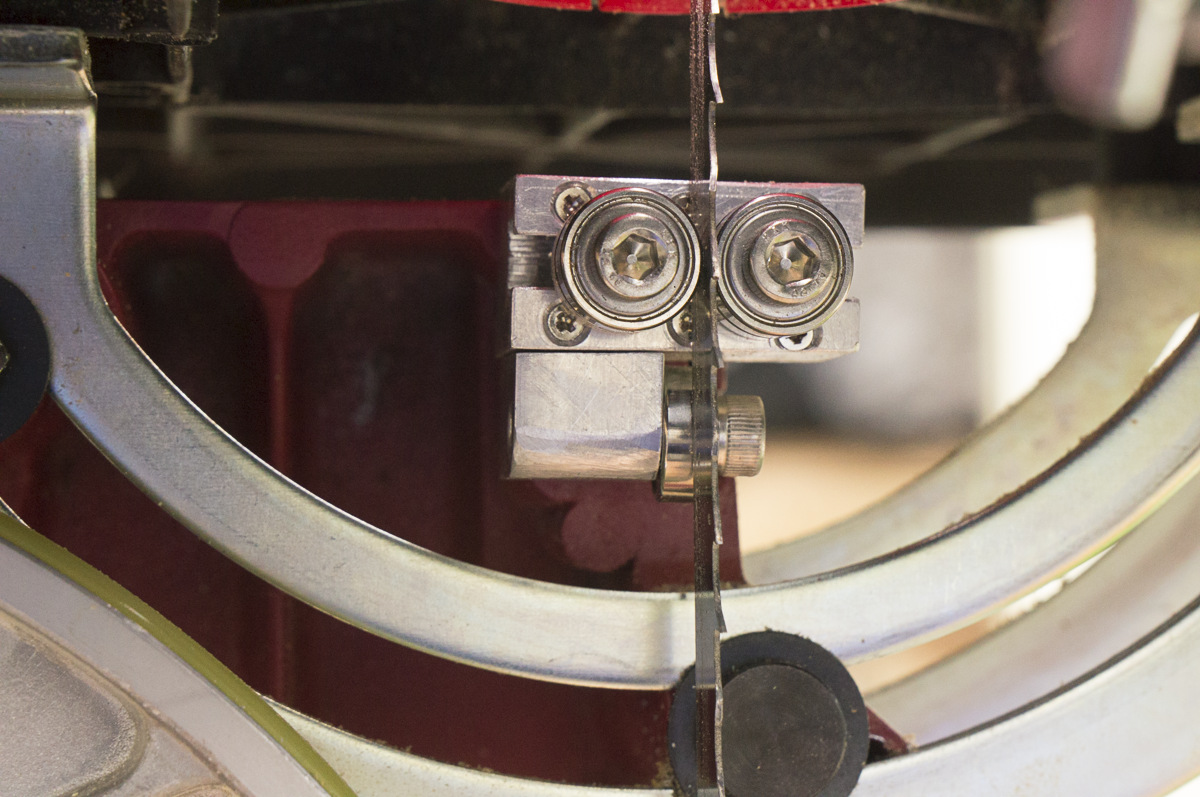

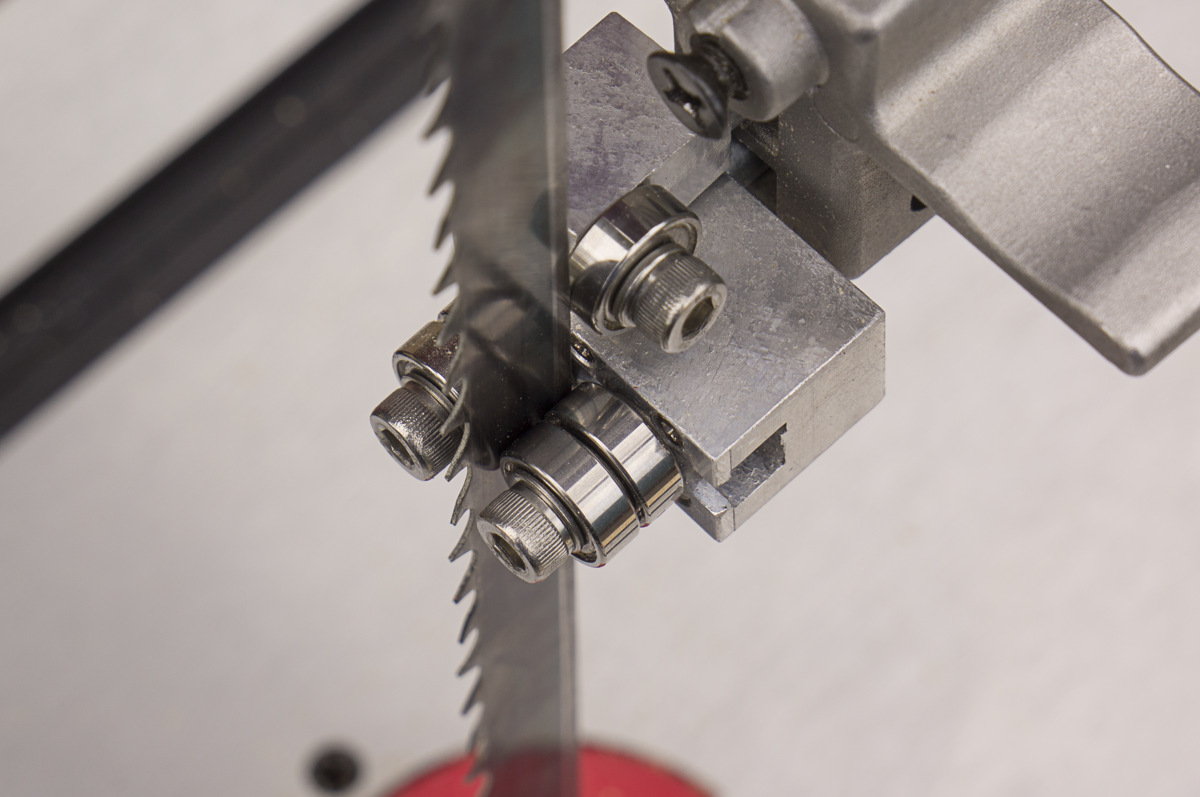

ベアリングは605HZZです。相変わらずステンレスモデルです
前回のよりワンサイズ大きくしました
内径は5mmなのでM5のステンレスキャップボルトを用意しました
ワッシャーは外径10mm。ついでにベアリングとベアリングの間にもワッシャー入れてます（厚み調整的な意味で）
アルミ板

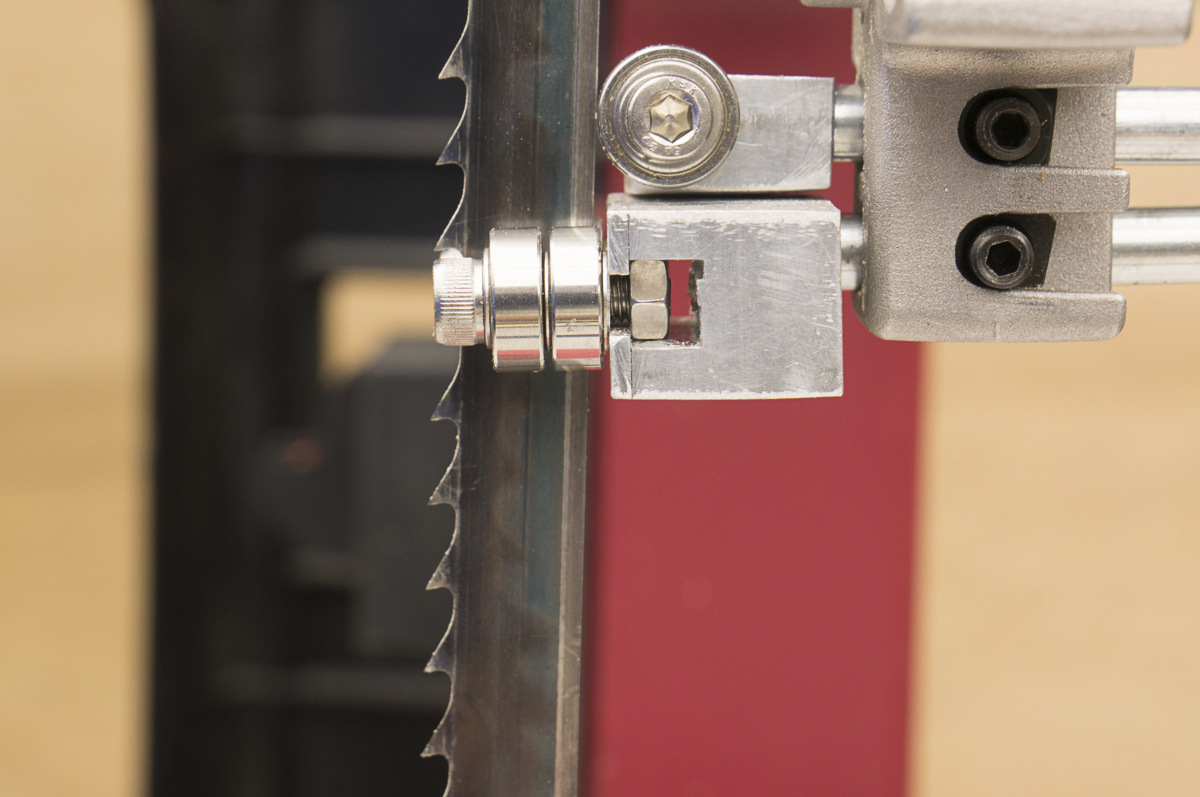

ブレードの背に当たる部分のは
幅15mmで厚さ20mm
ブレードの側面に当たる部分のは
幅35mmで厚さ2mmと
幅35mmで厚さ20mmをM2皿ネジで取り付けてあります
タップは
ブレードの背に当たる部分にはベアリングをアルミ板にネジ止めするのでM5タップ
ブレードガイドをバンドソーに取り付ける為のシャフトはM8ボルト（頭はグラインダーで切断）なので各アルミ材の裏面にM8タップ
2mmと20mmのアルミ材を取り付ける為のM2は、1.8mmの下穴径にSタイト（金属用セルフタッピンねじ）にてタップ
アルミ板への溝は
フライスなんてものは持っていないので、スライド丸ノコに金属用メタルチップソーを取り付けてスライド彫りをしました
金属用メタルチップソーでは金属用バンドソーレベルの切断面には遠く及ばないねえ。おまけに意外と直角が出ない
バンドソーの下のブレードガイドはMDF版と同様にオリジナル版とは異なり上下逆にしている

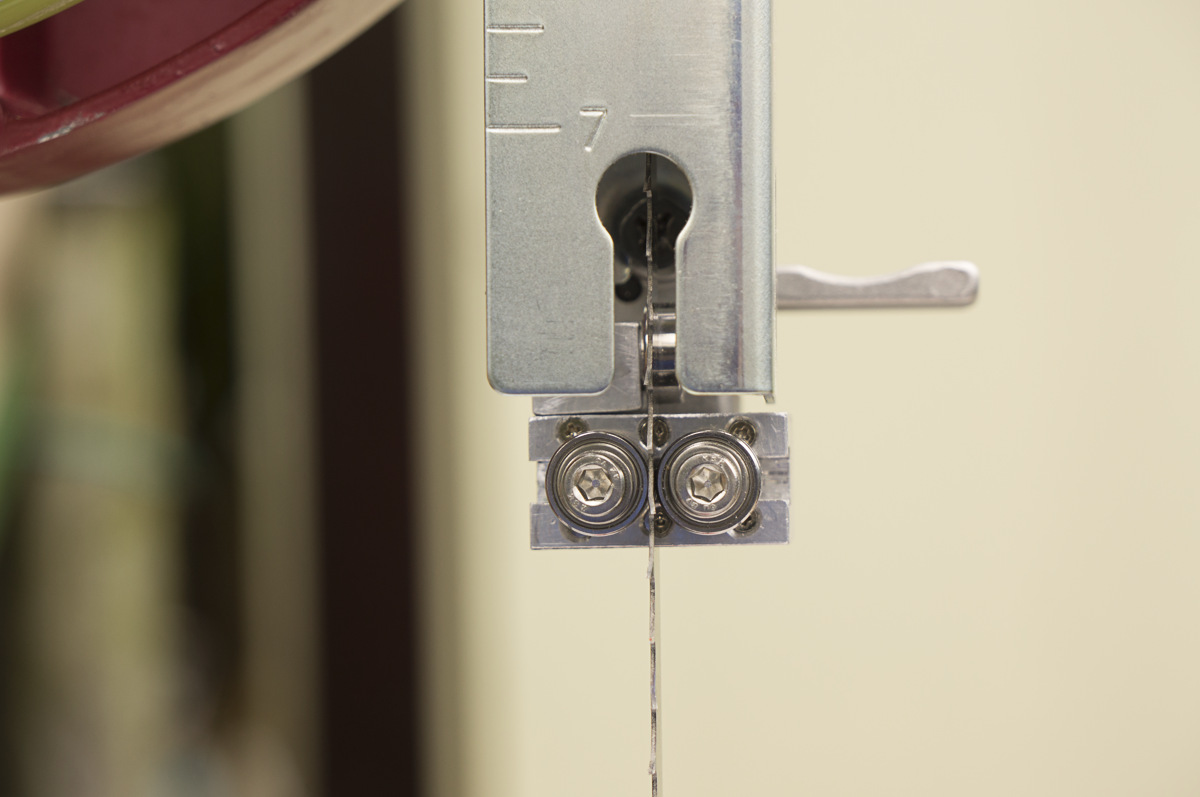

ブレードガードもちゃんと使えます
とてもコンパクトでしょ
二ヶ月前にブレードガイドのベアリング化をMDFにて制作しました
MDFでも特に問題はなかったが、梅雨の時期は乗り越えられるか怪しく耐久性を鑑みてアルミに換えてみました
形状はMDF版とは異なりコンパクトになるように刷新です
こうなりました
ベアリングは605HZZです。相変わらずステンレスモデルです
前回のよりワンサイズ大きくしました
内径は5mmなのでM5のステンレスキャップボルトを用意しました
ワッシャーは外径10mm。ついでにベアリングとベアリングの間にもワッシャー入れてます（厚み調整的な意味で）
アルミ板
ブレードの背に当たる部分のは
幅15mmで厚さ20mm
ブレードの側面に当たる部分のは
幅35mmで厚さ2mmと
幅35mmで厚さ20mmをM2皿ネジで取り付けてあります
タップは
ブレードの背に当たる部分にはベアリングをアルミ板にネジ止めするのでM5タップ
ブレードガイドをバンドソーに取り付ける為のシャフトはM8ボルト（頭はグラインダーで切断）なので各アルミ材の裏面にM8タップ
2mmと20mmのアルミ材を取り付ける為のM2は、1.8mmの下穴径にSタイト（金属用セルフタッピンねじ）にてタップ
アルミ板への溝は
フライスなんてものは持っていないので、スライド丸ノコに金属用メタルチップソーを取り付けてスライド彫りをしました
金属用メタルチップソーでは金属用バンドソーレベルの切断面には遠く及ばないねえ。おまけに意外と直角が出ない
バンドソーの下のブレードガイドはMDF版と同様にオリジナル版とは異なり上下逆にしている
ブレードガードもちゃんと使えます
とてもコンパクトでしょ
