ボール盤のシャフトにスリットカラー

2020/12/13

工具・工作・DIY

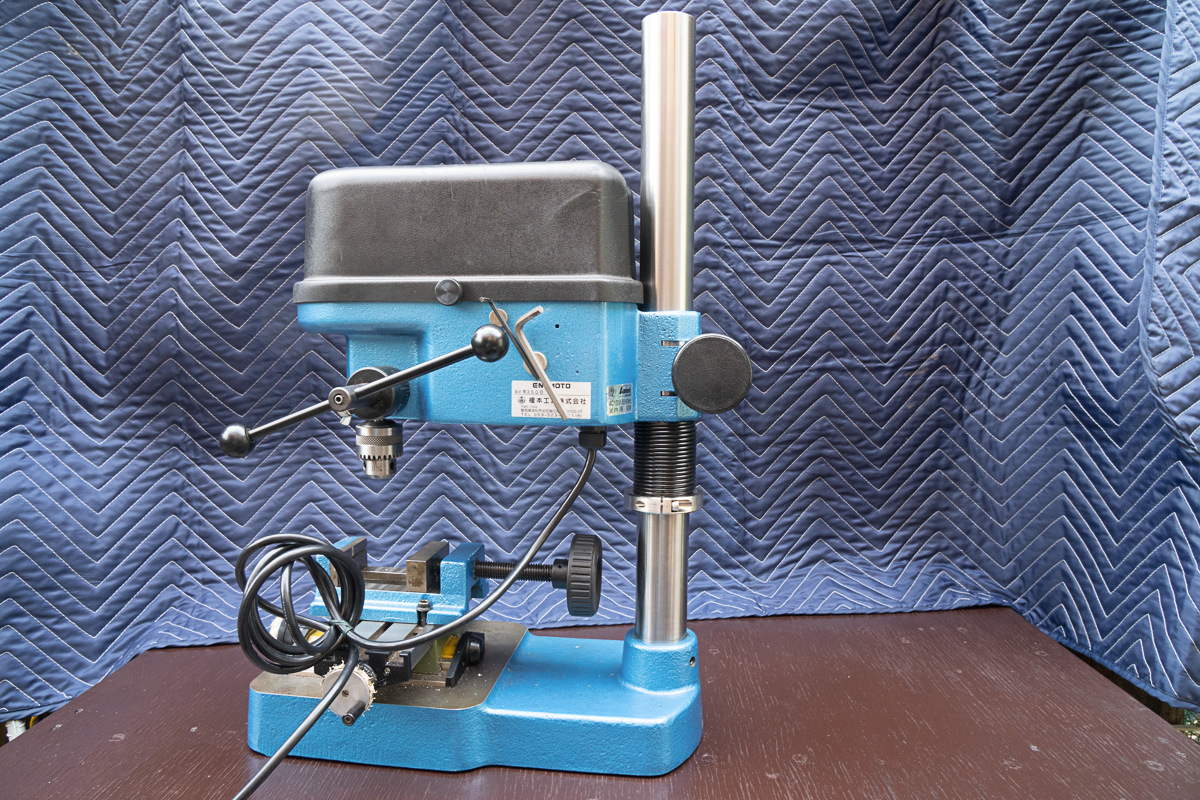

小型ボール盤 Amini No.3500のシャフト交換の続き

スプリングが短いままなので上の方の高さ調整が気むずかしい
かといってこの手のスプリングって何処に売ってるのか分からない
なのでカラーを嵌めて妥協することにしました

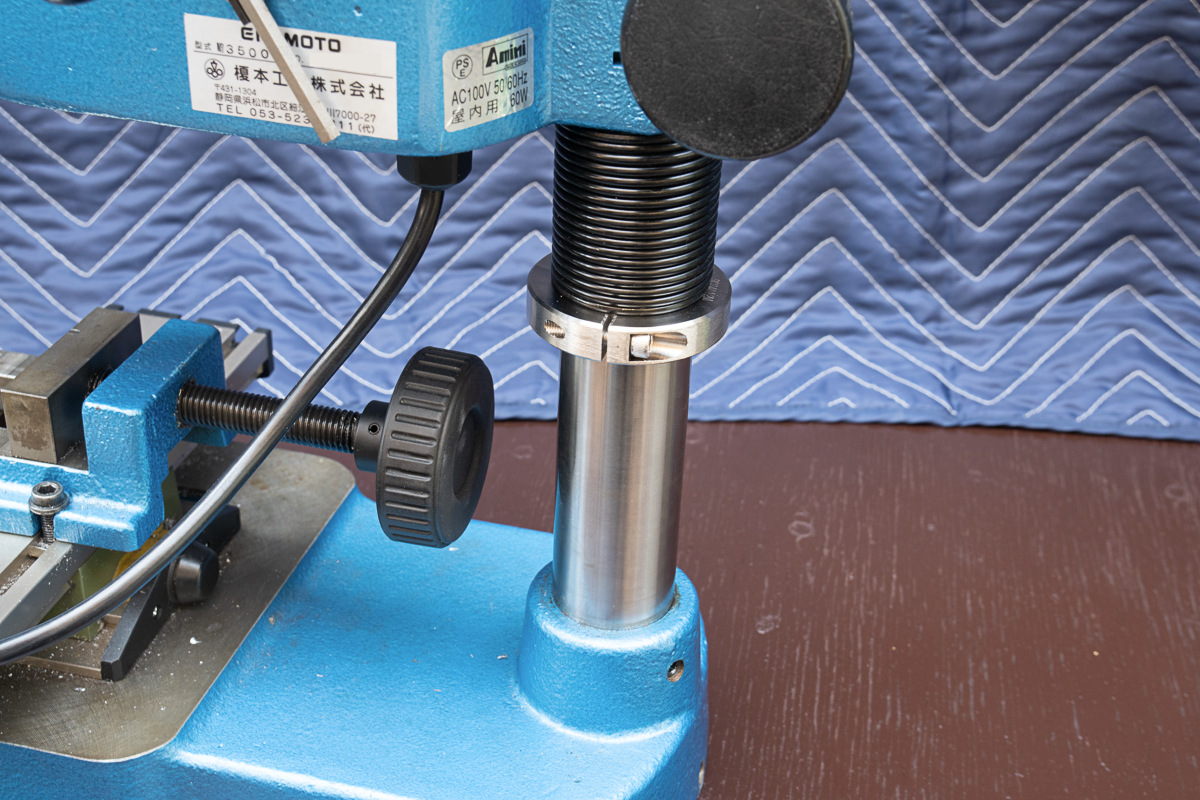

安価なイモネジ方式だと固定の度にシャフトに傷を付けるのでスリットタイプのカラーにしました

スリットカラーノーマル無電解ニッケルメッキ
とりあえず内径が40Φであって、ついでにシャフトの色に合い且つステンレスではない物だとこれだろうということで
ボール盤本体は容易にシャフトから抜けるので、セパレートタイプのカラーにする必要はないでしょう

M5のステンレスキャップボルトが付属でしたが、ワッシャーがなかったので外径8Φのワッシャーを取り付けてあります
これより外径が大きいと入りません
まあM4用の外径8Φのワッシャーから内径をM5に入るよう拡張させたステンレス黒色ワッシャーですが
