アルパイン サブウーファー用アンプ PDX-M6を入れてみた
そろそろ終わりが見えてきたアウトランダーのカーオーディオ変更
今回はロックフォード P3D212を駆動させるアンプを、カロッツェリアのPRS-D8400のブリッジ接続から専用のサブウーファー用アンプに換えてみました
アルパイン サブウーファー用アンプ PDX-M6
インピーダンス4Ω・2Ωに対応した定格600Wのスロープ-24dB/octのモノアンプ
さすがに国内正規品は高いので並行輸入品を買いました。3万円もしませんでした
もっとパワーが欲しければ上位のPDX-M12（国内未発売）というのがあります。ヤフオクで安価に出ていることがあります
このアンプはスピーカーライン入力（ハイレベルインプット）には対応していないので、ハイローコンバーターを用意しました
定番のオーディオテクニカのAT-HLC220を使うがゲインは適当。調整ノブが十字になっているからどの位置がわからんわ
アンプが2台となるのでヒューズブロックで分岐させないといけません
4AWGから4AWG+4AWGへ同じ太さで分岐し、大本は80Aのヒューズを入れており全長も6mもいかないのでヒューズブロックは省略しても構わない
その際にはディストリビューションブロックやアースブロックで代用
（4AWGは5mまで100A、6mまでなら80Aまで耐えられるためです
ヒューズホルダーやヒューズブロックに使うヒューズはケーブル保護のためのヒューズなのです）
しかしながら、ヒューズブロックで分岐した方が何かと安全だろうということで取り付けます

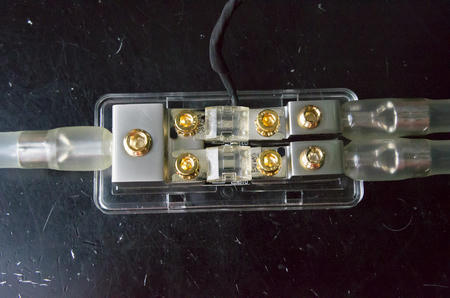

マクロム MFD-2という2連のMIDIヒューズブロックを使います
高いですがMIDIで2連だとどこも生産終了していてコレしか見当たらなかったもので
ネジ止めでしっかり固定出来るMIDIやANLヒューズが好きです。大好きです
4AWGなので80Aのヒューズをそれぞれに入れます
もちろん4AWG用の棒端子UDC-AT4 を使ってケーブルをヒューズホルダーへ固定します
このヒューズブロックは面白いことにヒューズの状態をLEDで知らせてくれる基板が付いています
ヒューズブロックから出ているアース線を繋げるとLEDが点灯します
ヒューズが切れると赤いLEDが点灯するので分かりやすい仕組み
でもLEDは常時点灯する（入力はバッ直線だから）ため、目障りなので実際にはアース線は結線せず光らせていません（常時点灯させてもチップLEDだしバッテリーが上がることはないだろう）
ヒューズ切れの疑いがあったときに使うことにします
アンプの設置は助手席下
余裕で入りますね
もちろんスピーカー線とバッ直・アース線、リモート線には棒端子を取り付けています
コスト掛かりまくりです・・・ケーブルエンドターミナルを嫌うとこういう目にあうわけです
スピーカーラインとRCAラインは当然前者のほうが電圧が高い関係でノイズに強いです。そのためハイローコンバーターはナビ裏ではなくここに置いてRCAケーブルは短めにします
冬場シートヒーターを使ったときにノイズが入らないといいけど
ちなみにスピーカーラインはリアスピーカー用から拝借している。フェダーコントロールで調整できるようになってラクになった
もちろんリアスピーカーは鳴らなくなりましたが、元々フェダーでOFFにしていたから問題なし
アンプのアース線とハイローコンバーターのアース線は助手席前側下のカーペットの切り目にあるアースポイントに共締め
ついでにアースポイントの下地が塗装されたままだったので紙やすりで塗装を剥いで金属面を露出させアース接触面を増やしておいた
蓋をしておきます
D級アンプだし密閉まではしていないので熱は多分大丈夫であろう
・・・写真見てて気がついたが電源線をアンプへ取り付けるコネクターのイモネジを絶縁するのを忘れてたので、速攻エフコテープを巻きに行きました
このコネクターを外すときに+と-のイモネジを一緒に触ったら感電するわな
運転席下（前側）
TS-Z172PRSのネットワークはここに取り付けていたりする（マジックテープで留めている）
ついでにヒートシータのコネクターからACC電源を取りだしてそれで両アンプのリモート線としている
ヒューズブロックはステーにマジックテープで留めている
前記したとおり内蔵基板から出ているアース線は結線していないためLEDは光っていない
さて・・・面倒な調整の時間ですよ
こいつもネジで化粧板を外すタイプだが1本だけで側面
D8400は4本で天板
座席下設置だとどっちがラクかは言う迄も無い
※5/2追記
再調整
PDX-M6はこうなった
50Hzぐらいでローパスカット
SUBSONIC FILTER（サブソニックフィルター）は15Hzに設定
少々効かせ過ぎな感じがしないでもないがせっかくだしな。控えめな音圧で良けりゃ家でヘッドホンでいいし

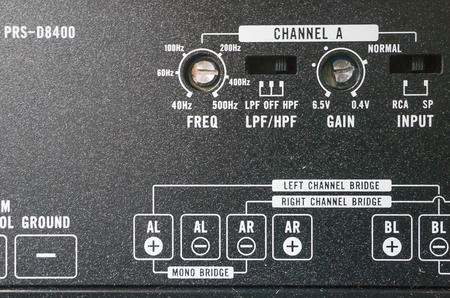

PRS-D8400はこうした
60Hzちょっとでハイパスカット
周波数カットができるヘッドユニットを買えば調整がラクなんですけどね。今だとMZ60プレミが最良だろう
MMCSと入れ替えは金がかかり、壊れてもいないMMCSを捨てるのはちょっとね
カーオーディオにこれ以上の金を注ぎ込んでも無駄だなー。こんだけ金使ってやっと気がついたよ
今回はロックフォード P3D212を駆動させるアンプを、カロッツェリアのPRS-D8400のブリッジ接続から専用のサブウーファー用アンプに換えてみました
アルパイン サブウーファー用アンプ PDX-M6
インピーダンス4Ω・2Ωに対応した定格600Wのスロープ-24dB/octのモノアンプ
さすがに国内正規品は高いので並行輸入品を買いました。3万円もしませんでした
もっとパワーが欲しければ上位のPDX-M12（国内未発売）というのがあります。ヤフオクで安価に出ていることがあります
このアンプはスピーカーライン入力（ハイレベルインプット）には対応していないので、ハイローコンバーターを用意しました
定番のオーディオテクニカのAT-HLC220を使うがゲインは適当。調整ノブが十字になっているからどの位置がわからんわ
アンプが2台となるのでヒューズブロックで分岐させないといけません
4AWGから4AWG+4AWGへ同じ太さで分岐し、大本は80Aのヒューズを入れており全長も6mもいかないのでヒューズブロックは省略しても構わない
その際にはディストリビューションブロックやアースブロックで代用
（4AWGは5mまで100A、6mまでなら80Aまで耐えられるためです
ヒューズホルダーやヒューズブロックに使うヒューズはケーブル保護のためのヒューズなのです）
しかしながら、ヒューズブロックで分岐した方が何かと安全だろうということで取り付けます
マクロム MFD-2という2連のMIDIヒューズブロックを使います
高いですがMIDIで2連だとどこも生産終了していてコレしか見当たらなかったもので
ネジ止めでしっかり固定出来るMIDIやANLヒューズが好きです。大好きです
4AWGなので80Aのヒューズをそれぞれに入れます
もちろん4AWG用の棒端子UDC-AT4 を使ってケーブルをヒューズホルダーへ固定します
このヒューズブロックは面白いことにヒューズの状態をLEDで知らせてくれる基板が付いています
ヒューズブロックから出ているアース線を繋げるとLEDが点灯します
ヒューズが切れると赤いLEDが点灯するので分かりやすい仕組み
でもLEDは常時点灯する（入力はバッ直線だから）ため、目障りなので実際にはアース線は結線せず光らせていません（常時点灯させてもチップLEDだしバッテリーが上がることはないだろう）
ヒューズ切れの疑いがあったときに使うことにします
アンプの設置は助手席下
余裕で入りますね
もちろんスピーカー線とバッ直・アース線、リモート線には棒端子を取り付けています
コスト掛かりまくりです・・・ケーブルエンドターミナルを嫌うとこういう目にあうわけです
スピーカーラインとRCAラインは当然前者のほうが電圧が高い関係でノイズに強いです。そのためハイローコンバーターはナビ裏ではなくここに置いてRCAケーブルは短めにします
冬場シートヒーターを使ったときにノイズが入らないといいけど
ちなみにスピーカーラインはリアスピーカー用から拝借している。フェダーコントロールで調整できるようになってラクになった
もちろんリアスピーカーは鳴らなくなりましたが、元々フェダーでOFFにしていたから問題なし
アンプのアース線とハイローコンバーターのアース線は助手席前側下のカーペットの切り目にあるアースポイントに共締め
ついでにアースポイントの下地が塗装されたままだったので紙やすりで塗装を剥いで金属面を露出させアース接触面を増やしておいた
蓋をしておきます
D級アンプだし密閉まではしていないので熱は多分大丈夫であろう
・・・写真見てて気がついたが電源線をアンプへ取り付けるコネクターのイモネジを絶縁するのを忘れてたので、速攻エフコテープを巻きに行きました
このコネクターを外すときに+と-のイモネジを一緒に触ったら感電するわな
運転席下（前側）
TS-Z172PRSのネットワークはここに取り付けていたりする（マジックテープで留めている）
ついでにヒートシータのコネクターからACC電源を取りだしてそれで両アンプのリモート線としている
ヒューズブロックはステーにマジックテープで留めている
前記したとおり内蔵基板から出ているアース線は結線していないためLEDは光っていない
さて・・・面倒な調整の時間ですよ
こいつもネジで化粧板を外すタイプだが1本だけで側面
D8400は4本で天板
座席下設置だとどっちがラクかは言う迄も無い
※5/2追記
再調整
PDX-M6はこうなった
50Hzぐらいでローパスカット
SUBSONIC FILTER（サブソニックフィルター）は15Hzに設定
少々効かせ過ぎな感じがしないでもないがせっかくだしな。控えめな音圧で良けりゃ家でヘッドホンでいいし
PRS-D8400はこうした
60Hzちょっとでハイパスカット
周波数カットができるヘッドユニットを買えば調整がラクなんですけどね。今だとMZ60プレミが最良だろう
MMCSと入れ替えは金がかかり、壊れてもいないMMCSを捨てるのはちょっとね
カーオーディオにこれ以上の金を注ぎ込んでも無駄だなー。こんだけ金使ってやっと気がついたよ
圧着工具一式
気が向いたので持っている圧着工具一式を撮ってみた
左から
銅線用裸圧着端子・裸スリーブ（P/B）用 圧着工具
ロブスター AK38A
ロブスター AK15A
この二つがあれば裸圧着端子やスリーブで困ることはない
38mm2も出来るがもうここからは油圧式にしたほうがいいと思う
リングスリーブ用 圧着工具
ロブスター AK17A ※売却しました
ロブスター AK17MA2
電気工事士技能試験用の指定工具
大を使わない場合小型のほうがラク
絶縁被覆付閉端接続子用 圧着工具
マーベル MH-128
1、2、5、8の全種類が使えるのでお得
珍しくマーベルだがカチカチの感触が微妙（これ買ったときにAK28Aはまだ売っていなかった）
ネタで買ったため案の定使い道がない
絶縁被覆付圧着端子・圧着スリーブ用 圧着工具
ロブスター AK112MA
0.3、0.5、1.25、2、3.5、5.5と6種類使えるのでお得
絶縁被覆付圧着スリーブは結構使い道があって重宝する
オープンバレル型コンタクト用 圧着工具
ホーザン P-707
ダイス数が多いため大抵のオープンバレルに対応出来るだろう
出来ないのもある例えばエーモンの【1163】ギボシとか（これを圧着出来る工具は見たことない）
トグル機構があるので軽い力で圧着出来る
驚異のロブスター率。ロブスターの工具好きなんですよね
これだけの種類があれば圧着関係で困ることはない
ちなみに青グリップの絶縁被覆付やオープンバレルはJIS規格にないため、規格に厳しい相手や規定のある場所だと使用不可とか非推奨なこともあるそうです
左から
銅線用裸圧着端子・裸スリーブ（P/B）用 圧着工具
ロブスター AK38A
ロブスター AK15A
この二つがあれば裸圧着端子やスリーブで困ることはない
38mm2も出来るがもうここからは油圧式にしたほうがいいと思う
リングスリーブ用 圧着工具
ロブスター AK17A ※売却しました
ロブスター AK17MA2
電気工事士技能試験用の指定工具
大を使わない場合小型のほうがラク
絶縁被覆付閉端接続子用 圧着工具
マーベル MH-128
1、2、5、8の全種類が使えるのでお得
珍しくマーベルだがカチカチの感触が微妙（これ買ったときにAK28Aはまだ売っていなかった）
ネタで買ったため案の定使い道がない
絶縁被覆付圧着端子・圧着スリーブ用 圧着工具
ロブスター AK112MA
0.3、0.5、1.25、2、3.5、5.5と6種類使えるのでお得
絶縁被覆付圧着スリーブは結構使い道があって重宝する
オープンバレル型コンタクト用 圧着工具
ホーザン P-707
ダイス数が多いため大抵のオープンバレルに対応出来るだろう
出来ないのもある例えばエーモンの【1163】ギボシとか（これを圧着出来る工具は見たことない）
トグル機構があるので軽い力で圧着出来る
驚異のロブスター率。ロブスターの工具好きなんですよね
これだけの種類があれば圧着関係で困ることはない
ちなみに青グリップの絶縁被覆付やオープンバレルはJIS規格にないため、規格に厳しい相手や規定のある場所だと使用不可とか非推奨なこともあるそうです
