MMCS スピーカー出力配電図
三菱純正のカーナビMMCS
うちのアウトランダーに取り付けてあります
当初は車の事なんてなんも知らなかったから純正ナビを付けてしまったわけです
性能は悪いし画面解像度が低かったりMMCS用 TV-KIT（MTV320）取り付け なんてものも付ける羽目になったりと散々なものでした
オーディオに足を踏み入れれば今度は外部アンプで躓きます
RCA出力端子がないのでスピーカー出力から外部アンプへ繋ぐことになります
外部アンプを使う場合、
スピーカー出力を直接受け付けられる（スピーカーライン入力対応）アンプ
ハイ/ロー コンバーター（RCA出力変換）を使いRCA出力を受け付けられるアンプ
の2パターンがあります
どっちが良いかは知りません
前者は10万を超えるような高級アンプには見かけないような･･･
後者のは数万円だろうがうん十万円だろうが好きなのを入れられますね
個人的には、所詮純正ナビでスピーカーラインから取っているのだから前者のタイプでよくね？
ナビを取り替えるという方法もありますが、安くはないのでMMCSからスピーカー出力を探しだそうというのが今回の話
また外部アンプはいらないけどスピーカー配線は引き直したいというのにも有効です
配電図のコピーです。分かりやすい？ように編集しました
MMCSの世代間で変わっている場合があるので、ディーラーで配電図をコピーして貰うと良い
※H22製アウトランダー用MMCS ロックフォード無しです
はい以上です
・
・
・
多少補足
実写写真の矢印部分、MMCSの後ろにC-41カプラーがあります
実はこのC-41カプラーはTV-KITを取り付けたときに付属の分岐カプラーを用いて割り込ませた部分です
TV-KITの分岐カプラーからスピーカーの配線部分をカットし、スピーカー配線引き直しをしたり、ハイ/ロー コンバーターやらスピーカーライン入力対応外部アンプに接続すればいいだけですね
つまり車輌側の配線は無傷で出来るという
ただTV-KITの分岐カプラーの配線は黒い配線のみで結線されているから、間違えないように気をつけないとね
スピーカー配線のケーブルですが、何でも工事用のケーブルを使うことが出来るという
チャイム線0.8mm・AE線1.2mm・VVF線1.6mm
これらは単芯線だから柔軟性がなく可動部（ドアの蛇腹）へは使わないほうがいいだろう
外装被覆にポリエチレンを使っているエコケーブル仕様（EMという冠が付くもの）というのもある
うちのアウトランダーに取り付けてあります
当初は車の事なんてなんも知らなかったから純正ナビを付けてしまったわけです
性能は悪いし画面解像度が低かったりMMCS用 TV-KIT（MTV320）取り付け なんてものも付ける羽目になったりと散々なものでした
オーディオに足を踏み入れれば今度は外部アンプで躓きます
RCA出力端子がないのでスピーカー出力から外部アンプへ繋ぐことになります
外部アンプを使う場合、
スピーカー出力を直接受け付けられる（スピーカーライン入力対応）アンプ
ハイ/ロー コンバーター（RCA出力変換）を使いRCA出力を受け付けられるアンプ
の2パターンがあります
どっちが良いかは知りません
前者は10万を超えるような高級アンプには見かけないような･･･
後者のは数万円だろうがうん十万円だろうが好きなのを入れられますね
個人的には、所詮純正ナビでスピーカーラインから取っているのだから前者のタイプでよくね？
ナビを取り替えるという方法もありますが、安くはないのでMMCSからスピーカー出力を探しだそうというのが今回の話
また外部アンプはいらないけどスピーカー配線は引き直したいというのにも有効です
配電図のコピーです。分かりやすい？ように編集しました
MMCSの世代間で変わっている場合があるので、ディーラーで配電図をコピーして貰うと良い
※H22製アウトランダー用MMCS ロックフォード無しです
はい以上です
・
・
・
多少補足
実写写真の矢印部分、MMCSの後ろにC-41カプラーがあります
実はこのC-41カプラーはTV-KITを取り付けたときに付属の分岐カプラーを用いて割り込ませた部分です
TV-KITの分岐カプラーからスピーカーの配線部分をカットし、スピーカー配線引き直しをしたり、ハイ/ロー コンバーターやらスピーカーライン入力対応外部アンプに接続すればいいだけですね
つまり車輌側の配線は無傷で出来るという
ただTV-KITの分岐カプラーの配線は黒い配線のみで結線されているから、間違えないように気をつけないとね
スピーカー配線のケーブルですが、何でも工事用のケーブルを使うことが出来るという
チャイム線0.8mm・AE線1.2mm・VVF線1.6mm
これらは単芯線だから柔軟性がなく可動部（ドアの蛇腹）へは使わないほうがいいだろう
外装被覆にポリエチレンを使っているエコケーブル仕様（EMという冠が付くもの）というのもある
No Image
雪降ってるが
先日も降っていましたが、今度は積もってます
温暖化さんはお休みですか？
夏はお帰りくださいだが冬にこそ来て欲しいのですが
タイヤは純正のままマッドスノーだけど数cmなら大丈夫だよね
まぁ車使わないと思うけど
温暖化さんはお休みですか？
夏はお帰りくださいだが冬にこそ来て欲しいのですが
タイヤは純正のままマッドスノーだけど数cmなら大丈夫だよね
まぁ車使わないと思うけど
NASCO（ナスコ） ギザントスペーサ
スピーカー交換の次はスロットルスペーサー
以前TGSのスロットルスペーサーを装着しました
価格の割に効果が高くてびっくりしたものです
効果：主にレスポンス上昇
※TGSスロットルスペーサーはこの記事を書く前に売却済みです
ギザントスペーサ（通称：ギザスペ）ですが、TGSのスペーサーでは満足できないという人がナスコ株式会社に製作設計製造を頼んだそうです
TGSのと比べ2倍ぐらいの厚みになりギザギザを設けて乱気流を発生させるそうです（TGSのは整流）
スペーサーを作るに辺りどっちでも良いそうですが乱気流の場合ちゃんと計算して乱気流を作らないといけないとか何とか
注文はナスコのブログに記載されています
価格は23,500円+送料1,000円
ブラックからのカラー変更は+2,000円だそうです
私の手元に届いた日にカラー変更対応も開始とか･･･思ったが別に変える気はなかったわ
ネジがね･･･スプリングワッシャーとワッシャーを入れるタイプなので、作業中うっかりエンジンルームへ落としたら終わる
表の注意書き
対応車種は「デリカD5」「アウトランダー」「ギャランフォルティス」だそうです
買うときに問い合わせたのでアウトランダーも対象なのは知っていましたが、ギャランフォルティスもいけるんですね
RVRはダメなのか？
裏面の取り付け方法解説
TGSのより倍の厚みなのでERGイクイップメントステーは完全に外す必要があります
ギザギザのないほうをガスケットを乗せる。こっちがスロットルボディ側
ギザギザのある方がサージタンク（取説ではインテークマニホールド）側
取説通りやれば全く問題ないね
ERGイクイップメントステーを取り外すのが一番面倒なだけで
ERGイクイップメントステーに繋がっているボルトはうちのアウトランダーには付いていなかったのでいいのだが、
デカい蛇腹に付いている固定具は爪を広げながら引っ張れば何か抜けた
問題は奥にある蛇腹のバンドだがステーを90度ぐらい無理矢理立ててペンチでバンドを固定しているクリップを挟んで引っ張れば取れた
ついでにホース固定具にクリップ止めしてある下から上に来ている蛇腹（カプラー配線の方ではない）が突っ張って危なそうだったので外してタイラップで止めることにしました
オクヤマのサクションキットはそのまま問題なく取り付けできました
取り付けて2日ほど経過したが
効果としてはTGSのよりもレスポンスはやや上がったように感じます
巡航域だとそれ以外の違いは特に・・・燃費計のゲージの伸びが良くなったと言われれば良くなった気がしないでもない
が、誤差と考えておこう
2000～5000回転近くの吹け上がりが上がっている感じがしますが･･･しょっちゅうそこまで回さないのでアテにならず気のせいかもな
5000回転以降は知らね、それ以上回したことない
最初からギザントスペーサなら宜しいかと思います
TGSから換えた場合値段の割にはあまり違いが、という感じが付きまとうかもしれない
それでもTGSのよりも効果が低いということはないんじゃないかな。そうじゃないと「おぃおぃ」ってなっちゃいますが
その後何か気になることが出てくれば追記します
特に気になる点はなし
以前TGSのスロットルスペーサーを装着しました
価格の割に効果が高くてびっくりしたものです
効果：主にレスポンス上昇
※TGSスロットルスペーサーはこの記事を書く前に売却済みです
ギザントスペーサ（通称：ギザスペ）ですが、TGSのスペーサーでは満足できないという人がナスコ株式会社に製作設計製造を頼んだそうです
TGSのと比べ2倍ぐらいの厚みになりギザギザを設けて乱気流を発生させるそうです（TGSのは整流）
スペーサーを作るに辺りどっちでも良いそうですが乱気流の場合ちゃんと計算して乱気流を作らないといけないとか何とか
注文はナスコのブログに記載されています
価格は23,500円+送料1,000円
ブラックからのカラー変更は+2,000円だそうです
私の手元に届いた日にカラー変更対応も開始とか･･･思ったが別に変える気はなかったわ
ネジがね･･･スプリングワッシャーとワッシャーを入れるタイプなので、作業中うっかりエンジンルームへ落としたら終わる
表の注意書き
対応車種は「デリカD5」「アウトランダー」「ギャランフォルティス」だそうです
買うときに問い合わせたのでアウトランダーも対象なのは知っていましたが、ギャランフォルティスもいけるんですね
RVRはダメなのか？
裏面の取り付け方法解説
TGSのより倍の厚みなのでERGイクイップメントステーは完全に外す必要があります
ギザギザのないほうをガスケットを乗せる。こっちがスロットルボディ側
ギザギザのある方がサージタンク（取説ではインテークマニホールド）側
取説通りやれば全く問題ないね
ERGイクイップメントステーを取り外すのが一番面倒なだけで
ERGイクイップメントステーに繋がっているボルトはうちのアウトランダーには付いていなかったのでいいのだが、
デカい蛇腹に付いている固定具は爪を広げながら引っ張れば何か抜けた
問題は奥にある蛇腹のバンドだがステーを90度ぐらい無理矢理立ててペンチでバンドを固定しているクリップを挟んで引っ張れば取れた
ついでにホース固定具にクリップ止めしてある下から上に来ている蛇腹（カプラー配線の方ではない）が突っ張って危なそうだったので外してタイラップで止めることにしました
オクヤマのサクションキットはそのまま問題なく取り付けできました
取り付けて2日ほど経過したが
効果としてはTGSのよりもレスポンスはやや上がったように感じます
巡航域だとそれ以外の違いは特に・・・燃費計のゲージの伸びが良くなったと言われれば良くなった気がしないでもない
が、誤差と考えておこう
2000～5000回転近くの吹け上がりが上がっている感じがしますが･･･しょっちゅうそこまで回さないのでアテにならず気のせいかもな
5000回転以降は知らね、それ以上回したことない
最初からギザントスペーサなら宜しいかと思います
TGSから換えた場合値段の割にはあまり違いが、という感じが付きまとうかもしれない
それでもTGSのよりも効果が低いということはないんじゃないかな。そうじゃないと「おぃおぃ」ってなっちゃいますが
特に気になる点はなし
パイオニア carrozzeria TS-C1710A UD-K714 取り付け編
さて前回の続き
取り付けとなります

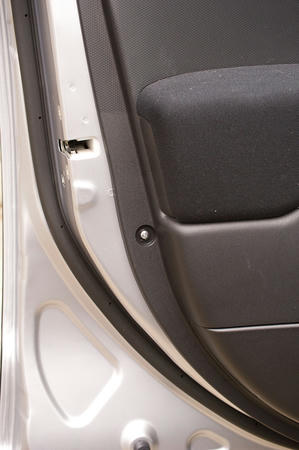

アウトランダーのドアの内張は3つのビスを外して下から引っ張り、ドアノブユニットのビス2つ外しユニットを内張から外し、スイッチのカプラーを外せば良い
ビスはここにあります
3枚目の写真のビス隠しのフタをうっかり壊してフタを分離してしまった
出っ張りのあるところからこじって開けると思ってやったらそれはフタの押さえの部分でした
ぶっ壊してもパチンと元に戻すことが出来ますが
精密マイナスドライバーでやれば傷も最小限に綺麗に外れますね。後から気がつきました
部品はMR654342 ＠220円（税抜き）のようです
下から外すのがセオリーらしいのだが（実際に隙間があるし）この時期のせいか、クリップがなかなか外れてくれなかったので、ツィーターユニット下の横端から外しました

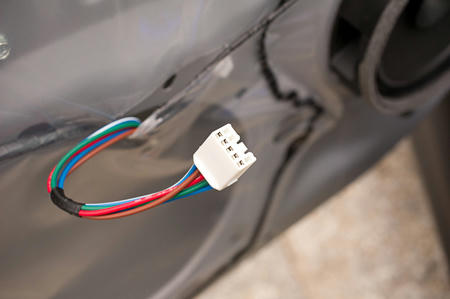

スイッチのカプラー
運転席側はもう少し大きく、さらに巨大なのがもう一つあります
助手席のは指だけでかんたんに外せた
運転席側のはドアミラーのスイッチは指で爪を押さえながらマイナスドライバーでこじり、窓用のスイッチは爪をマイナスドライバーで押さえつつこじれば簡単に外れます
指でやっていたが30分ぐらい使ってダメで苦し紛れにドライバーを使ったら1分も掛からず取れやがったからな･･･テコの原理の偉大さは異常だわぁー

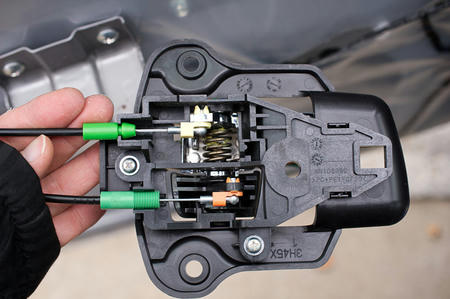

ドアノブユニット
ビス2本外すだけ
さすがロックフォードレス、まったく穴を塞いでおりませんすっかすか

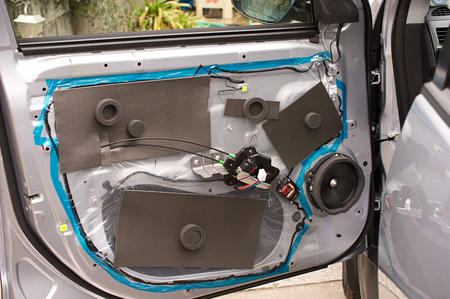

スピーカー
反時計回りに回すと外れます
その前その後でもいいがスピーカーの配線+カプラーを外す
あとは取説通りやれば何の問題は無い
ネットワークからのツィーター配線に余裕があったので平型端子はツィーターユニットに収めることにした
ツィーターを換えるときにドアの内張まで外さずに交換出来るようにね。交換する予定はないが
パッキングケースに記載されているがスピーカーは端子が上になるように取り付けて
完成
ネットワークはもうちょっと上の方に設置させて内張を戻しました
デッドニングがホントに簡易的すぎて笑っちゃうよね
ちゃんとやったことある人から見れば腹がよじれると思う
だけどなこの時期寒くてじっくりやっていられないのも事実
そのうちレアルシルト等を使いやり直すかもしれない
あーあと、配線が結構余るんで束ねると思うのだけれども、内側に束ねる場合窓ガラスに干渉しないように気をつけて
ええやっちゃいましたよ。窓を開閉するたびに異音が聞こえたので後日余った配線処理をやり直す羽目になった
やり直した後知ったが、配線は内側じゃなくて外側に這わせるものなんだな･･･
デッドニングをやり直すときに配線処理もやり直しだよ
音の感想だがいつもの音量下（16～19）では期待したほどではなかった感があるね
外部アンプいれてなけりゃ音量が小さい状態では大体そんなもんじゃろ
ある程度の音量を出してはじめての実力が発揮されるものだし
だから当然ながら音量を20以上に上げればびっくりするぐらい変わってくれる
といっても所詮は定価3万円程度のスピーカーセット、過度の期待はしないほうが失望はないだろう
スピーカーを換えるよりもまずはきちんとデッドニングするほうが先だったかもしれないね
音質チェックのついでに後部座席に座って聞いてみたがリアスピーカーのしょぼさに驚いた
後ろに座ることがないから換えなくてもという気がしないでも無いけど
やるとするなら今度はセパレートではなくコアキシャルのTS-J1710Aになるだろう
どこかの誰かのように
高いスピーカーを使いデッドニングして配線引き直して外部アンプ突っ込んでサイバーナビの最上機を導入すればびっくりするほど良くなるだろうねぇ
その人曰く、後部座席のはデッドニングはした方がいいが、音が混ざるのでスピーカーはない方がいい、でもサラウンドみたいな効果が欲しいとか特定の音域のみを再生する特殊なスピーカーなら別だけどということらしい
