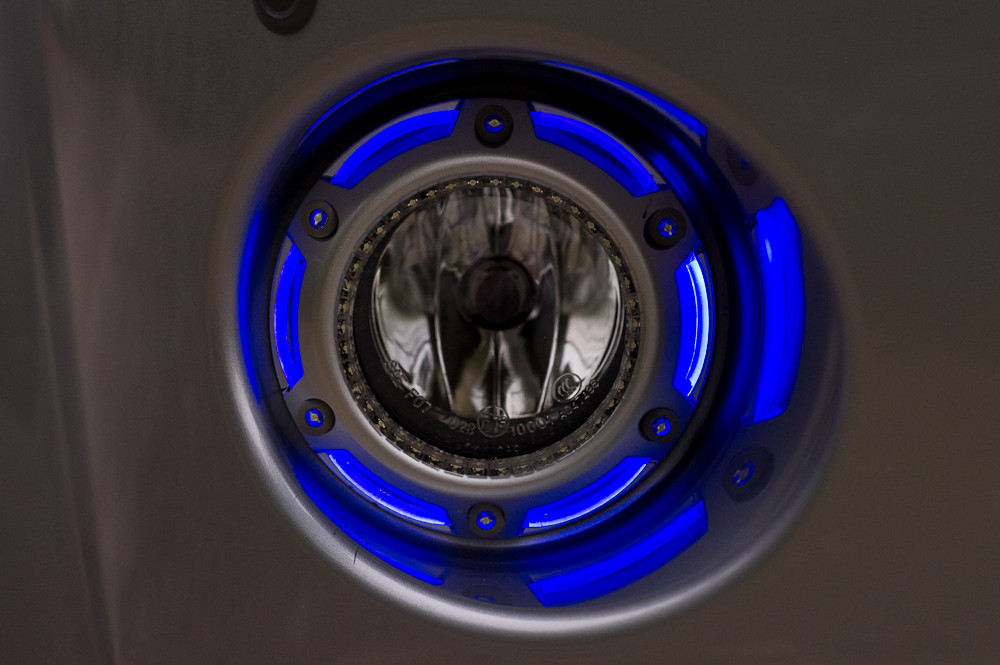

フォグベゼル 広角照射バルカン＆リング化＆ファイバーの制作
このリレー2個連動 デイライト（バルカン化+リング化）から10ヶ月
バルカンが8mmLEDなのはいいが挟角で横からでは目立たないということで、
先日の超広角5mmLEDの予告通り新たなアウトランダーの
フォグベゼル デイライト＆イルミネーションを作りました
8mm→5mmだから正面の光量は減ってはいるのですが側面までしっかり光ってくれています
青色で光っている時点でデイライトの効果は十分にあると思うので白ならともかく青でそんなに正面に対して光量はいらないんじゃないか？
ついでにリング部分はCRDを15mAにしたので0.5mA分光量アップしております
これは失敗だった。リングが主張しすぎるので10mAのままで良かった
とまあデイライト部分はバルカンのLED球のサイズを変えただけで前回と殆ど変わらん
今回の目玉はこのイルミファイバーを装備したこと
ライト点灯時のみ発光する（代わりにバルカンとリングのデイライト部分は消灯する）ので独自規定のディーラーでも今度は大丈夫だろうと思われます
5mmLEDが光っているように見えますがファイバーの光がLEDの裏から透けて見えるだけです
光量不足なため終端の写真右側の部分が青色が薄くなってしまうのが残念
（3Mのファイバーを無理矢理使えば良かったのかもな･･･0.5Φほど太くなるから微妙だったから見送ったんだが）
画像クリックで特設ページへ
バルカンとリングとファイバーの3種同時点灯は可能だけどお勧めできない
ファイバーの光量が少ないから掻き消されてしまうからね
まあファイバーの光量が掻き消されないレベルにリング部分（バルカン部分は下げなくても良さそう？）の光量を下げれば別だが
バルカンが8mmLEDなのはいいが挟角で横からでは目立たないということで、
先日の超広角5mmLEDの予告通り新たなアウトランダーの
フォグベゼル デイライト＆イルミネーションを作りました
8mm→5mmだから正面の光量は減ってはいるのですが側面までしっかり光ってくれています
青色で光っている時点でデイライトの効果は十分にあると思うので白ならともかく青でそんなに正面に対して光量はいらないんじゃないか？
ついでにリング部分はCRDを15mAにしたので0.5mA分光量アップしております
これは失敗だった。リングが主張しすぎるので10mAのままで良かった
とまあデイライト部分はバルカンのLED球のサイズを変えただけで前回と殆ど変わらん
今回の目玉はこのイルミファイバーを装備したこと
ライト点灯時のみ発光する（代わりにバルカンとリングのデイライト部分は消灯する）ので独自規定のディーラーでも今度は大丈夫だろうと思われます
5mmLEDが光っているように見えますがファイバーの光がLEDの裏から透けて見えるだけです
光量不足なため終端の写真右側の部分が青色が薄くなってしまうのが残念
（3Mのファイバーを無理矢理使えば良かったのかもな･･･0.5Φほど太くなるから微妙だったから見送ったんだが）
画像クリックで特設ページへ
バルカンとリングとファイバーの3種同時点灯は可能だけどお勧めできない
ファイバーの光量が少ないから掻き消されてしまうからね
まあファイバーの光量が掻き消されないレベルにリング部分（バルカン部分は下げなくても良さそう？）の光量を下げれば別だが
龍勢祭り 2011年
3回目の参加になります
今年は行けるか微妙でしたが行ってきました。龍勢祭り
今年はあの日見た花の名前を僕達はまだ知らない。（あの花）から、あの花ロケット（めんまロケット）が打ち上げられる事もあって例年よりも人の出が多く、あちこちであの花とかめんまとか単語が飛び交っていました
もうちょっと見通しの良い席が良かったなあ
写真クリックで特設ページへ
テレ玉で10日21：30のニュースで龍勢祭りの特集がありましたね
特集といっても成功した3本を写しただけですが
さすがTV局なだけあって綺麗に映っていました
もちろんめんまロケットもちゃんと綺麗に映っていました
紹介は皆無でしたｗ
今年は行けるか微妙でしたが行ってきました。龍勢祭り
今年はあの日見た花の名前を僕達はまだ知らない。（あの花）から、あの花ロケット（めんまロケット）が打ち上げられる事もあって例年よりも人の出が多く、あちこちであの花とかめんまとか単語が飛び交っていました
もうちょっと見通しの良い席が良かったなあ
写真クリックで特設ページへ
テレ玉で10日21：30のニュースで龍勢祭りの特集がありましたね
特集といっても成功した3本を写しただけですが
さすがTV局なだけあって綺麗に映っていました
もちろんめんまロケットもちゃんと綺麗に映っていました
紹介は皆無でしたｗ
No Image
眠いわ
眠いので多少毒入ります
龍勢祭りへは行ってきたので近いうちに写真をアップします
あの花効果は相当デカいらしく当日席は例年と比べ殆ど無い状態でした
おかげで例年と比べ非常に撮影や鑑賞に都合の悪い場所になってしまいました
あの花ロケットではゲストにめんま役の声優さんが来ていました
練習もせずに直前に口上もやってほしいと言われたんじゃないかと思うが、正直全ての口上の中で一番かわいらしかったが最も聞き心地が悪かった
客層が今までいなかったような人たちも増えていましたね
コスプレイヤーとか秋葉原にいるような人たちとか、あの花のロケットが終わったら撤収した人たちとか
あの花は普通の地元民にもかなり認知されているようですね
こちとらデカいカメラとレンズで撮りまくっていたが唯一あの花のロケットの時だけおじいさんが「今の（あの花ロケット）撮ってたのを見せて欲しい」と言ってきたぐらいだったし、どんだけ広い世代に浸透させたのかと
購買コーナーではあの花のお菓子がいくつか売られておりました
メインキャラ6人分のドロップ缶も売っていたがめんまのドロップ缶だけ即売り切れていた。ロリコン多くね？
買う気が失せたのでグッズは何も買っておりませんｵﾒｰﾓｼﾞｬﾈｴｶ
ネタでゆきあつのを買っても5分後ぐらいに後悔するのは目に見えてるからな
ついでに帰りは渋滞に巻き込まれたにも拘わらず燃費は13.3km/Lを記録
流れに十分乗れてこの値だものな～。流れを無視すればもうちょっと行けそうだがその発想はないなー
つかカタログ値とほぼ同じレベルか
龍勢祭りへは行ってきたので近いうちに写真をアップします
あの花効果は相当デカいらしく当日席は例年と比べ殆ど無い状態でした
おかげで例年と比べ非常に撮影や鑑賞に都合の悪い場所になってしまいました
あの花ロケットではゲストにめんま役の声優さんが来ていました
練習もせずに直前に口上もやってほしいと言われたんじゃないかと思うが、正直全ての口上の中で一番かわいらしかったが最も聞き心地が悪かった
客層が今までいなかったような人たちも増えていましたね
コスプレイヤーとか秋葉原にいるような人たちとか、あの花のロケットが終わったら撤収した人たちとか
あの花は普通の地元民にもかなり認知されているようですね
こちとらデカいカメラとレンズで撮りまくっていたが唯一あの花のロケットの時だけおじいさんが「今の（あの花ロケット）撮ってたのを見せて欲しい」と言ってきたぐらいだったし、どんだけ広い世代に浸透させたのかと
購買コーナーではあの花のお菓子がいくつか売られておりました
メインキャラ6人分のドロップ缶も売っていたがめんまのドロップ缶だけ即売り切れていた。ロリコン多くね？
買う気が失せたのでグッズは何も買っておりませんｵﾒｰﾓｼﾞｬﾈｴｶ
ネタでゆきあつのを買っても5分後ぐらいに後悔するのは目に見えてるからな
ついでに帰りは渋滞に巻き込まれたにも拘わらず燃費は13.3km/Lを記録
流れに十分乗れてこの値だものな～。流れを無視すればもうちょっと行けそうだがその発想はないなー
つかカタログ値とほぼ同じレベルか
超広角の5mm砲弾LED
アウトランダー用のフォグランプベゼルのデイライト化の再制作に辺り、バルカン用の超広角の5mm砲弾LEDを仕入れてみました
今回は8mmLEDは使いません。挟角すぎるのが不満ですし
カラーを白にするか青にするかで迷っていたもので

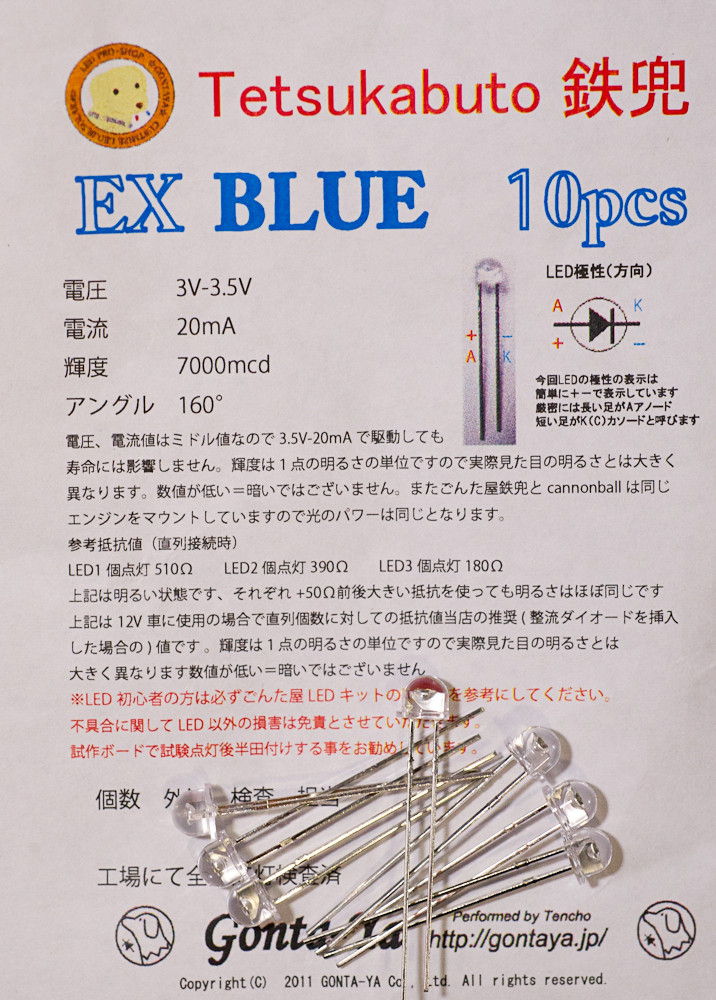

ごんた屋のブルーEX LED鉄兜
砲弾というよりは帽子型だろうか
かなりの広角照射で実用性は高いよね

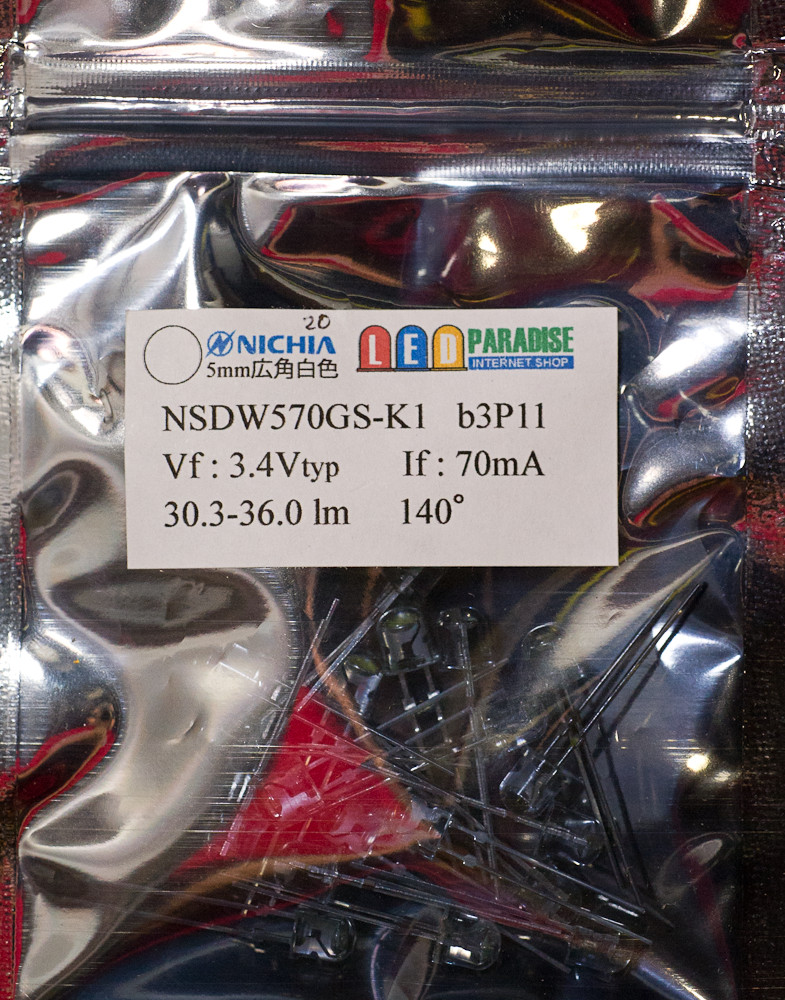

日亜化学のNSDW570GS-K1（エルパラで購入）
比較的最近出た日亜化学の超広角の砲弾LED
青寄りの白ではなく黄寄りの白
砲弾型とは思えないほどびっくりするほど広角
70mAも流せるが写真ではLEDテスターの関係上20mA
それでも十分明るい。青色が出ればなぁと思いつつも一向に出る気配がない
並べてみる
NSDW570GS-K1（20mA駆動）は鉄兜（20mA駆動）のよりもスペック的に20°は狭いはずだが、それよりも広いような感じが
今回は8mmLEDは使いません。挟角すぎるのが不満ですし
カラーを白にするか青にするかで迷っていたもので

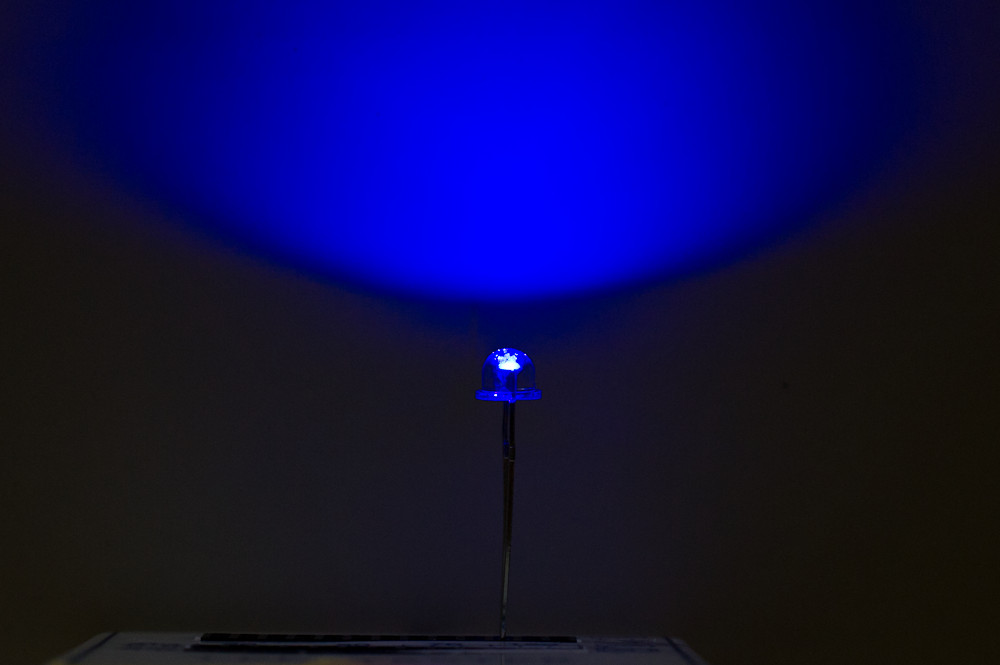

ごんた屋のブルーEX LED鉄兜
砲弾というよりは帽子型だろうか
かなりの広角照射で実用性は高いよね

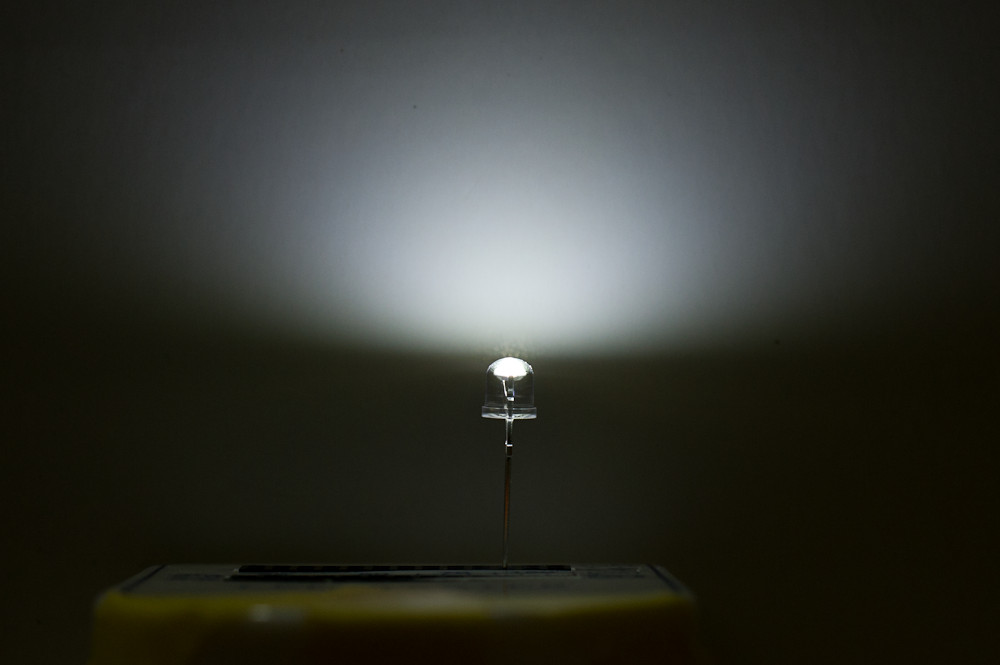

日亜化学のNSDW570GS-K1（エルパラで購入）
比較的最近出た日亜化学の超広角の砲弾LED
青寄りの白ではなく黄寄りの白
砲弾型とは思えないほどびっくりするほど広角
70mAも流せるが写真ではLEDテスターの関係上20mA
それでも十分明るい。青色が出ればなぁと思いつつも一向に出る気配がない
並べてみる
NSDW570GS-K1（20mA駆動）は鉄兜（20mA駆動）のよりもスペック的に20°は狭いはずだが、それよりも広いような感じが

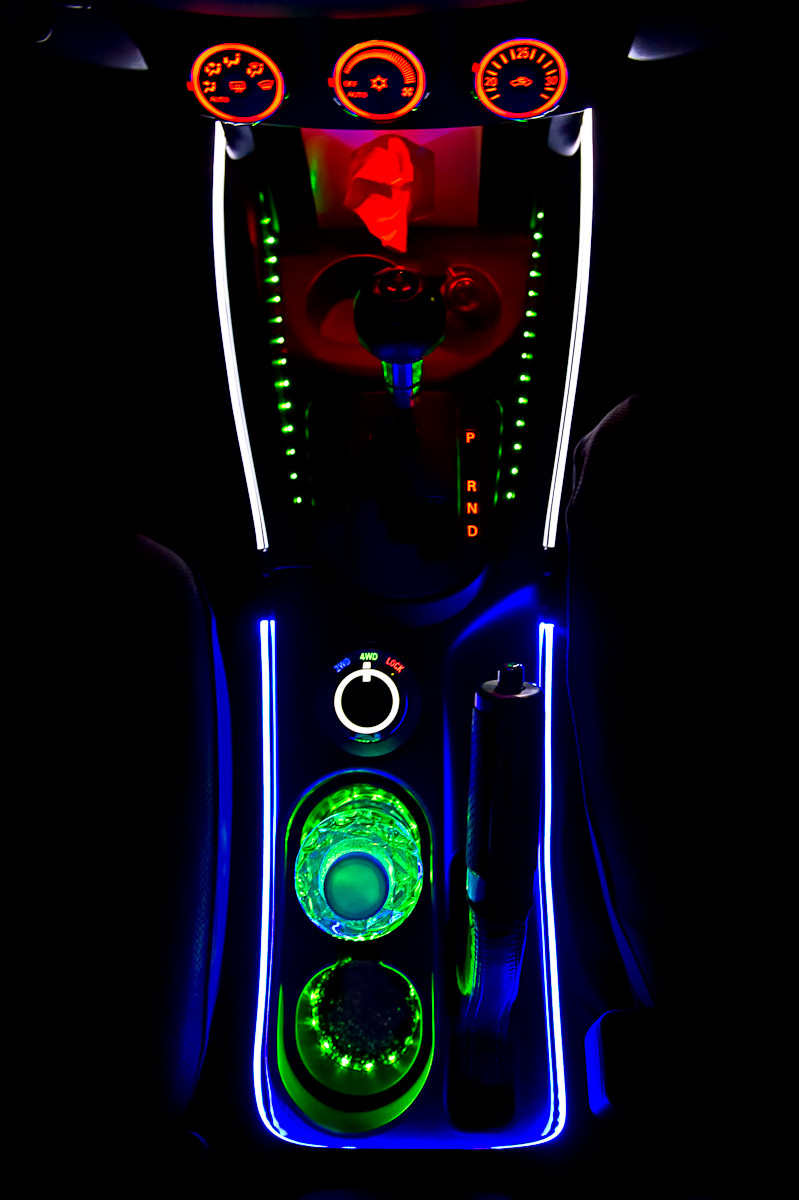

無駄にラインイルミを入れた例
エーモンからラインイルミが各種発売されたので試しに買ってみました
ラインイルミ間接発光チューブを2つ
ラインイルミ専用ＬＥＤ(青）
ラインイルミ専用ＬＥＤ(白）
間接発光タイプを買いましたが間接用途では使っていません。取り付け位置が横なので間接タイプを使用
ILL電源ではなくACC電源で光らせているので昼間でも光っております
結構綺麗です
デイライトのACC線と共用なのでヒューズは5A
でしたが、うっかりカプラー化前のラインイルミの配線をショートさせてヒューズ飛ばしたから手持ちの3Aのヒューズへ交換する羽目になってしまったがなー
ショートさせるとちゃんとパチッと音がするのなｗ
専用にヒューズを入れておいて正解と再認識したわ
白側は普通に何の工夫もなく取り付けただけ
青側のチューブはとあることに使用するため、前から使ってみたいなと思っていた3Mライトストリング（3.5mm）のに換えております
0.5mm太くなりますがラインイルミ専用LEDにはぴったり差し込めます
余っても使い道がないので二箇所から青LEDを突っ込んでおります
ドライブモードセレクターのカラー（青・緑・赤・白）に合わせて、白と青を追加したのです
嘘だけどな。偶然そうなっただけです
純正の赤は言わずもがな、緑のシフトパネルのテープLEDは0.1mAのCRDを噛ませ、白と青のラインイルミは所詮3mm砲弾LED1～2個程度の光量しかないので運転に支障が出るような眩しさはないです
無駄に派手になった。ここだけ
スイッチを付けたのでシフトパネルにある緑のテープLEDとラインイルミ（白・青）を消灯することが可能となるようにしてあります
-線がこの3つは共用しているから。どうでもいいが-側にスイッチを付けるのはこれが初めてだ
※追記
最終的にはドリンクホルダー部分の簡易ブラックホール化・ツブツブ緑色テープLEDの延長でこうなった
わかりにくいところで4WDドライブセレクターの白色チップLEDを2個追加し計4個になっている
ラインイルミ間接発光チューブを2つ
ラインイルミ専用ＬＥＤ(青）
ラインイルミ専用ＬＥＤ(白）
間接発光タイプを買いましたが間接用途では使っていません。取り付け位置が横なので間接タイプを使用
ILL電源ではなくACC電源で光らせているので昼間でも光っております
結構綺麗です
デイライトのACC線と共用なのでヒューズは5A
でしたが、うっかりカプラー化前のラインイルミの配線をショートさせてヒューズ飛ばしたから手持ちの3Aのヒューズへ交換する羽目になってしまったがなー
ショートさせるとちゃんとパチッと音がするのなｗ
専用にヒューズを入れておいて正解と再認識したわ
白側は普通に何の工夫もなく取り付けただけ
青側のチューブはとあることに使用するため、前から使ってみたいなと思っていた3Mライトストリング（3.5mm）のに換えております
0.5mm太くなりますがラインイルミ専用LEDにはぴったり差し込めます
余っても使い道がないので二箇所から青LEDを突っ込んでおります
ドライブモードセレクターのカラー（青・緑・赤・白）に合わせて、白と青を追加したのです
嘘だけどな。偶然そうなっただけです
純正の赤は言わずもがな、緑のシフトパネルのテープLEDは0.1mAのCRDを噛ませ、白と青のラインイルミは所詮3mm砲弾LED1～2個程度の光量しかないので運転に支障が出るような眩しさはないです
無駄に派手になった。ここだけ
スイッチを付けたのでシフトパネルにある緑のテープLEDとラインイルミ（白・青）を消灯することが可能となるようにしてあります
-線がこの3つは共用しているから。どうでもいいが-側にスイッチを付けるのはこれが初めてだ

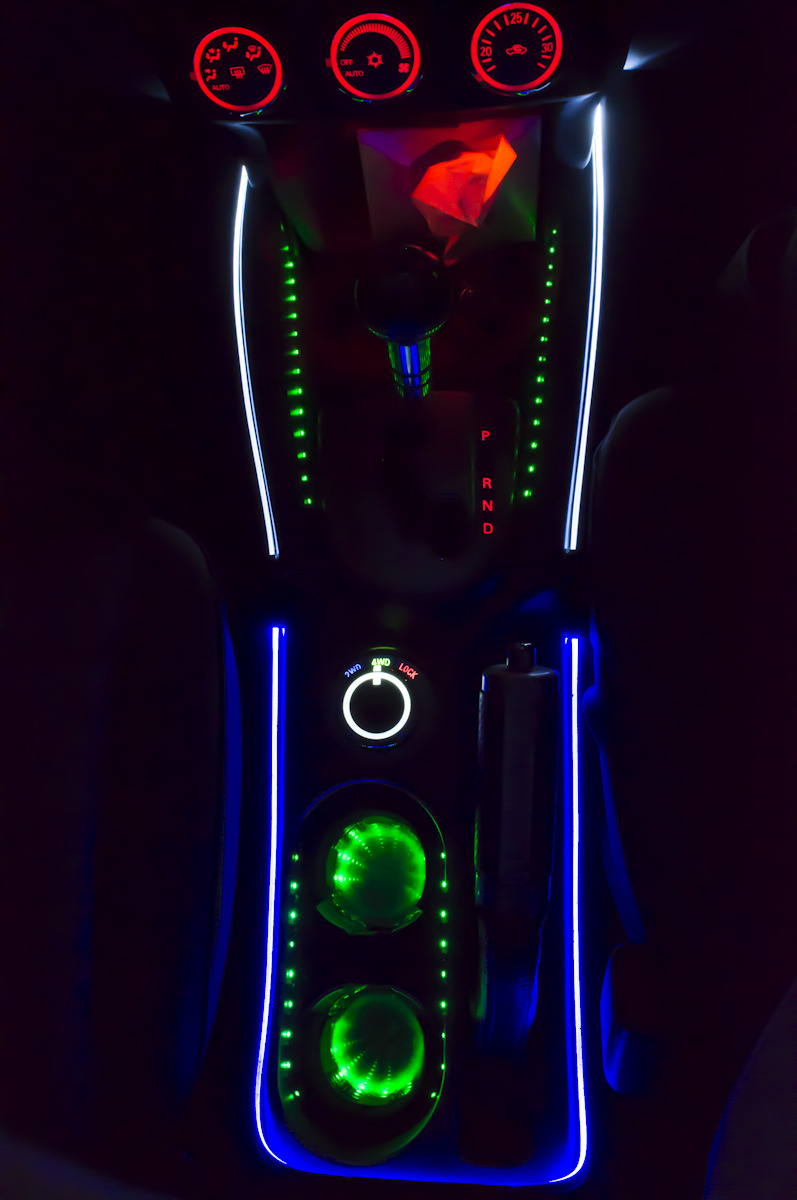

※追記
最終的にはドリンクホルダー部分の簡易ブラックホール化・ツブツブ緑色テープLEDの延長でこうなった
わかりにくいところで4WDドライブセレクターの白色チップLEDを2個追加し計4個になっている
