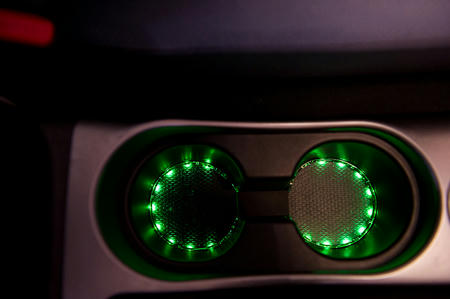

ドリンクホルダー（フロントカップホルダー） イルミネーション
先日、ドライブモードセレクターのカプラーからILL電源を分岐するカプラーを作りました
おかげでというか、このためにというべきかドリンクホルダーに照明を付けることが出来ました
ここのドリンクホルダーは暗くて地味に使いづらいのですよね～
（あと別件でドアにカーテシランプがないのがなんだかなぁと思っています）
シフトパネルにテープLEDを付けた際に余った50cm分の側面発光テープLEDです
サイズ的にほぼぴったりで1ユニット（3LED）分の余裕もなかった
今度はLEDの発光面を下にして間接照明状態にしてあります
写真にはないが+線には5mAのCRDを取り付けてかなり減光させてあります
写真で「何か中央付近光ってなくね？」と思うかもしれないがその通り
最初ホルダーに合わせてぴっちり這わせていたら、中央付近の鋭角面のところがちょうどLEDの場所だったようで無理に合わせたら1ユニット死んでしまった
仕方ないので対称になるように他の3つの鋭角面のLED計4ユニット（12LED）分を殺しこのようにしました
あとテープLEDを取り込むために中央の側面に穴を開けて入れているのでそれが見えないように部屋に転がっていたゴムテープで目隠し
失敗した割に特に見てくれも悪くないし実用性も変わらんし、全く眩しくもないしこのままで良くね？
水のペットボトルだと綺麗に緑色に光ります
ちなみにメロンソーダっぽいと好評価を頂いております
おかげでというか、このためにというべきかドリンクホルダーに照明を付けることが出来ました
ここのドリンクホルダーは暗くて地味に使いづらいのですよね～
（あと別件でドアにカーテシランプがないのがなんだかなぁと思っています）
シフトパネルにテープLEDを付けた際に余った50cm分の側面発光テープLEDです
サイズ的にほぼぴったりで1ユニット（3LED）分の余裕もなかった
今度はLEDの発光面を下にして間接照明状態にしてあります
写真にはないが+線には5mAのCRDを取り付けてかなり減光させてあります
写真で「何か中央付近光ってなくね？」と思うかもしれないがその通り
最初ホルダーに合わせてぴっちり這わせていたら、中央付近の鋭角面のところがちょうどLEDの場所だったようで無理に合わせたら1ユニット死んでしまった
仕方ないので対称になるように他の3つの鋭角面のLED計4ユニット（12LED）分を殺しこのようにしました
あとテープLEDを取り込むために中央の側面に穴を開けて入れているのでそれが見えないように部屋に転がっていたゴムテープで目隠し
失敗した割に特に見てくれも悪くないし実用性も変わらんし、全く眩しくもないしこのままで良くね？
水のペットボトルだと綺麗に緑色に光ります
ちなみにメロンソーダっぽいと好評価を頂いております
ペダルの取り替え
というわけで昨日のやつを取り付けてみます
（カーボンシート貼り付け後のフットレスト単体の写真は撮り忘れたわ）
AFTER （没になった）
BEFORE
アクセルペダルはやはり綾織りカーボン（シート）のほうが良い
ブレーキペダルはスマートになった印象、実際に厚みや幅が減ってはいるのだが
フットレストは前よりはマシになったかなと。でも他ペダルに比べてだいぶ大人しい
あとはブレーキペダルのフィーリングだがこればかりは何度か運転してみないことには何ともかんとも
※追記
ブレーキは狙い通りかなり滑りにくい
あまりにも滑らなさに逆にやりにくくなってしまった…ぐぬぬ
というわけで
AFTER 2 （結局こっちになったわな）
こちらへと変わりました
BEFOREやAFTERとは異なりAFTER 2はブレーキのゴムカバーは外してあります
（カーボンシート貼り付け後のフットレスト単体の写真は撮り忘れたわ）
AFTER （没になった）
BEFORE
アクセルペダルはやはり綾織りカーボン（シート）のほうが良い
ブレーキペダルはスマートになった印象、実際に厚みや幅が減ってはいるのだが
フットレストは前よりはマシになったかなと。でも他ペダルに比べてだいぶ大人しい
あとはブレーキペダルのフィーリングだがこればかりは何度か運転してみないことには何ともかんとも
※追記
ブレーキは狙い通りかなり滑りにくい
あまりにも滑らなさに逆にやりにくくなってしまった…ぐぬぬ
というわけで
AFTER 2 （結局こっちになったわな）
こちらへと変わりました
BEFOREやAFTERとは異なりAFTER 2はブレーキのゴムカバーは外してあります
ペダルの魔改造（研磨済みダイノックカーボン化）

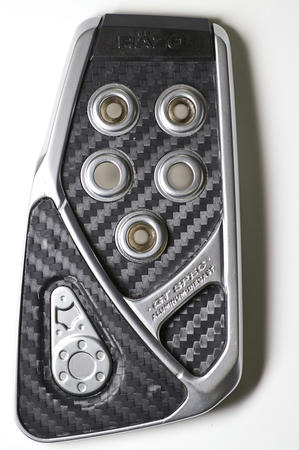

納車後まもなくカーメイトのRAZOシリーズのRP101 GT SPEC PEDAL SET AT-Sを付けました
本物のカーボンを貼り付けていることも売りだそうですが平織りな上に不自然なテカリが気になってしょうがない
というわけで別のペダルを仕入れてきました
ついでに施工に使用したカーボンシートは3MのダイノックフィルムCA-421（ブラックカーボン）
これをいつも通りオービタルサンダーで研磨したものを使用
とりあえずペダルやフットレストの穴は裏から塞ぎたかったのでカーボンシートを裏側に貼り付けました
まずブレーキペダル
RP83 コンペティションスポーツATブレーキS
を魔改造したコレ
このブレーキペダルの右側の位置調整用プレートまでカーボンにするつもりはなかったが、つや消しのアルミで気に入らなかったので仕方なくここもカーボン化
（写真だと薄いゴールドなんだけどな）
一応カーボンの柄が左右で対象になるようにしましたがね
アクセルペダルは同シリーズのRP81 コンペティションスポーツ アクセルS
をまたもカーボン化したコレ
要領はブレーキペダルと同じ
車に取り付ける直前に気がついたのが滑り止め用に穴の縁が盛り上がっていないのが致命的な欠点
買う前に気がつけよ的に後悔しながらお蔵入りになりました
という傷心ななか、アクセルペダルは元々のRP101 GT SPEC PEDAL SET AT-S
を研磨済みダイノックカーボンシート化してみたらどうだろう？と思いつきやってみたのがコレ
アレ結構良くね？
前記したとおりこいつは元々本物の平織りカーボンが貼られております
カーボンの繊維を纏めて編んでウレタンで固めたものだと思いますが、テカリや平織りというのがネック
それなら研磨したダイノックカーボンシートのほうが、テカリも抑えられ綾織りなので見た目的に優れているということでこうなった
※追記
・・・てかこれならRP101 GT SPEC PEDAL SET AT-Sのブレーキペダルもこのようにカーボンシートを貼れば良かったのでは・・・
というわけで後日ブレーキペダルのほうにもカーボンシートを貼ってみましたが
あぁ、こっちのほうがいいかもしれないな
もはやコンペティションスポーツ ペダルを買った意味が無いな。完全に無駄だった
あとついでに…というかこいつのせいでペダルを換えるきっかけになったのだが、この
オクヤマのドライバーフットレストにハセプロのマジカルカーボンを貼ったのが気に入らなくなりました
（どうみてもやっつけ感がヒドいから（いやまあ型まで取ってかなり時間を掛けたんですけどね））
で、剥がしてみたのだがマジカルカーボンに使われている糊がヒドくて、かなり強力な糊剥がし材を使用しても殆ど取れずフットレスト買い直すかとさえ検討するハメになった
その後、最後の望みとして金属研磨材で研磨してみたら糊が取れていったので事なきを得ましたよ
本物のカーボンを貼り付けていることも売りだそうですが平織りな上に不自然なテカリが気になってしょうがない
というわけで別のペダルを仕入れてきました
ついでに施工に使用したカーボンシートは3MのダイノックフィルムCA-421（ブラックカーボン）
これをいつも通りオービタルサンダーで研磨したものを使用
とりあえずペダルやフットレストの穴は裏から塞ぎたかったのでカーボンシートを裏側に貼り付けました
まずブレーキペダル
RP83 コンペティションスポーツATブレーキS
を魔改造したコレ
このブレーキペダルの右側の位置調整用プレートまでカーボンにするつもりはなかったが、つや消しのアルミで気に入らなかったので仕方なくここもカーボン化
（写真だと薄いゴールドなんだけどな）
一応カーボンの柄が左右で対象になるようにしましたがね
アクセルペダルは同シリーズのRP81 コンペティションスポーツ アクセルS
をまたもカーボン化したコレ
要領はブレーキペダルと同じ
車に取り付ける直前に気がついたのが滑り止め用に穴の縁が盛り上がっていないのが致命的な欠点
買う前に気がつけよ的に後悔しながらお蔵入りになりました
という傷心ななか、アクセルペダルは元々のRP101 GT SPEC PEDAL SET AT-S
を研磨済みダイノックカーボンシート化してみたらどうだろう？と思いつきやってみたのがコレ
アレ結構良くね？
前記したとおりこいつは元々本物の平織りカーボンが貼られております
カーボンの繊維を纏めて編んでウレタンで固めたものだと思いますが、テカリや平織りというのがネック
それなら研磨したダイノックカーボンシートのほうが、テカリも抑えられ綾織りなので見た目的に優れているということでこうなった
※追記
・・・てかこれならRP101 GT SPEC PEDAL SET AT-Sのブレーキペダルもこのようにカーボンシートを貼れば良かったのでは・・・
というわけで後日ブレーキペダルのほうにもカーボンシートを貼ってみましたが
あぁ、こっちのほうがいいかもしれないな
もはやコンペティションスポーツ ペダルを買った意味が無いな。完全に無駄だった
あとついでに…というかこいつのせいでペダルを換えるきっかけになったのだが、この
オクヤマのドライバーフットレストにハセプロのマジカルカーボンを貼ったのが気に入らなくなりました
（どうみてもやっつけ感がヒドいから（いやまあ型まで取ってかなり時間を掛けたんですけどね））
で、剥がしてみたのだがマジカルカーボンに使われている糊がヒドくて、かなり強力な糊剥がし材を使用しても殆ど取れずフットレスト買い直すかとさえ検討するハメになった
その後、最後の望みとして金属研磨材で研磨してみたら糊が取れていったので事なきを得ましたよ
No Image
そんな馬鹿な
今日の国道122号線の交差点での出来事
交通量が多い交差点、白昼堂々と信号無視するような命知らずがいるとは思いもよらなんだ
クラクションを鳴らしながら青信号になって走り出す車を牽制し、自転車とはニアミスを起こす
ありえなすぎて事が終わるまで唖然としてた
交通量が多い交差点、白昼堂々と信号無視するような命知らずがいるとは思いもよらなんだ
クラクションを鳴らしながら青信号になって走り出す車を牽制し、自転車とはニアミスを起こす
ありえなすぎて事が終わるまで唖然としてた
ドライブモードセレクターのカプラーから分岐
主にフロントカップホルダーにLED等で照明を付ける場合（ここ地味に暗い）
その電源としてドライブモードセレクターのカプラーに接続されている配線から分岐するのがもっとも簡単だと思います
ドライブモードセレクターの基板を見れば分かると思うが
一番下のピンが-
下から2番目が+
となっていることが分かると思います
具体的にどの配線かというと
ピンク線が-
赤黄線が+
普通はこの配線からエレクトロタップで分岐させるのが一般的でしょうか
ここから分岐させればフロントカップホルダーにLEDを使って光らせることが可能となります
もう一工夫して分岐用のカプラーを挟むということも出来ます
配線コムで
5P040K-M
5P040K-F
または5P040Kset
がちょうどドライブモードセレクターのカプラーとなります
それを組み立ててピンク線と赤黄線に該当するところに2本電線（被覆が1.4mm以下が好ましい。例えば0.3sq通信機器用電線や住友電装株式会社の自動車用薄肉低圧電線AVSS 0.3sqなど）を入れればOK
こんな感じに分岐用カプラーを作れば元の配線を傷つけることなくILL電源（イルミネーション電源）を取り出すことが可能となります
ちなみに分岐先はカプラー化しており浦部中央製作所のSM7755-2Pというのを使用している
別にエーモンのでも、ギボシでもなんでも良いが分岐した電線の大きさにあったのを選択することだぁ～ね
その電源としてドライブモードセレクターのカプラーに接続されている配線から分岐するのがもっとも簡単だと思います
ドライブモードセレクターの基板を見れば分かると思うが
一番下のピンが-
下から2番目が+
となっていることが分かると思います
具体的にどの配線かというと
ピンク線が-
赤黄線が+
普通はこの配線からエレクトロタップで分岐させるのが一般的でしょうか
ここから分岐させればフロントカップホルダーにLEDを使って光らせることが可能となります
もう一工夫して分岐用のカプラーを挟むということも出来ます
配線コムで
5P040K-M
5P040K-F
または5P040Kset
がちょうどドライブモードセレクターのカプラーとなります
それを組み立ててピンク線と赤黄線に該当するところに2本電線（被覆が1.4mm以下が好ましい。例えば0.3sq通信機器用電線や住友電装株式会社の自動車用薄肉低圧電線AVSS 0.3sqなど）を入れればOK
こんな感じに分岐用カプラーを作れば元の配線を傷つけることなくILL電源（イルミネーション電源）を取り出すことが可能となります
ちなみに分岐先はカプラー化しており浦部中央製作所のSM7755-2Pというのを使用している
別にエーモンのでも、ギボシでもなんでも良いが分岐した電線の大きさにあったのを選択することだぁ～ね
