リングスリーブ用圧着工具とVVFケーブルカッター

  • 2012/07/26
  • 工具・工作

    第二種電気工事士 技能試験がもう数日後に行われるので今更な話ですが

    必ず必要となるリングスリーブの圧着工具
    黄色いグリップになっており、JIS C9711適合品であることが条件となります

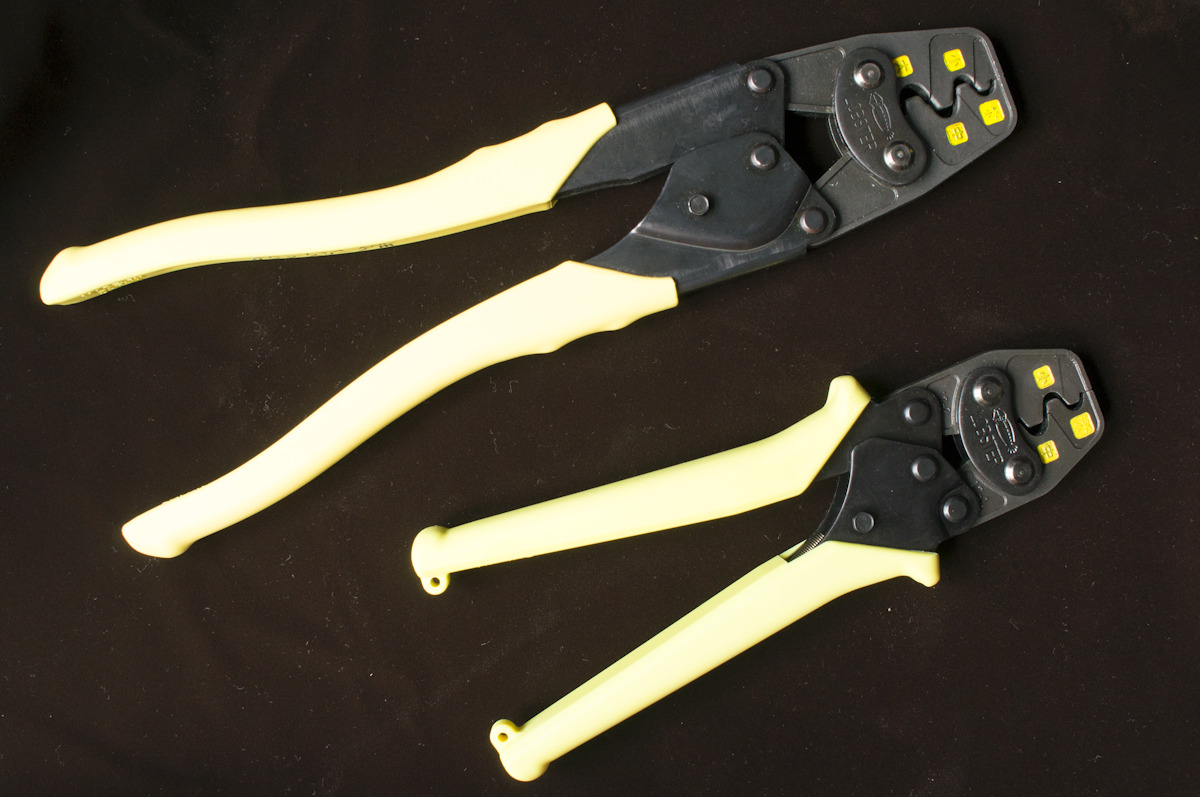

    上:AK17A (極小・小・中・大)
    下:AK17MA2 (極小・小・中)
    大スリーブまで全て対応するのを使うか、中まで対応の小型のを買うかで迷うと思います

    2種止まりで1種は受けないなら小型ので良いと思います
    1種も目指すなら大まで対応しているのを買った方が無難らしいです

    価格は小型のほうが高いメーカーが多いようです

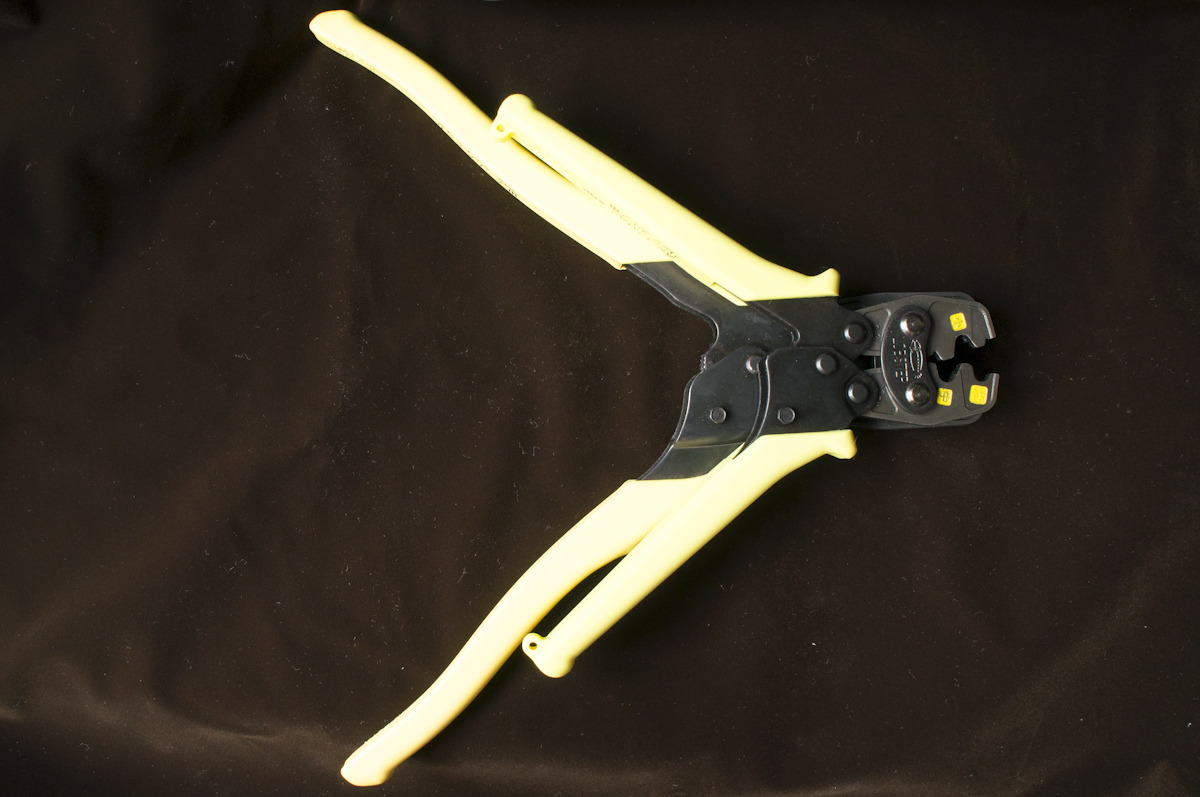

    開いたときはこの程度の差はある
    大型のほうはグリップが内側に抉りこんでから外側に膨らむ構造
    小型はストレートだが、根元に出っ張りがある

    この出っ張り部分があるおかげでリングスリーブの仮押さえで安定した握りが行えます
    大型のは軽量のためかグリップの厚みが小型に比べ薄いです
    大型のは大スリーブ圧着をメインに考えられている構造(支点に一番近いからね)
    それらのせいで意外なことに大型のほうが圧着に力をより必要とします


    本来は不要なもの(ペンチでカットするから)ではあるがケーブルカッターを私は使います

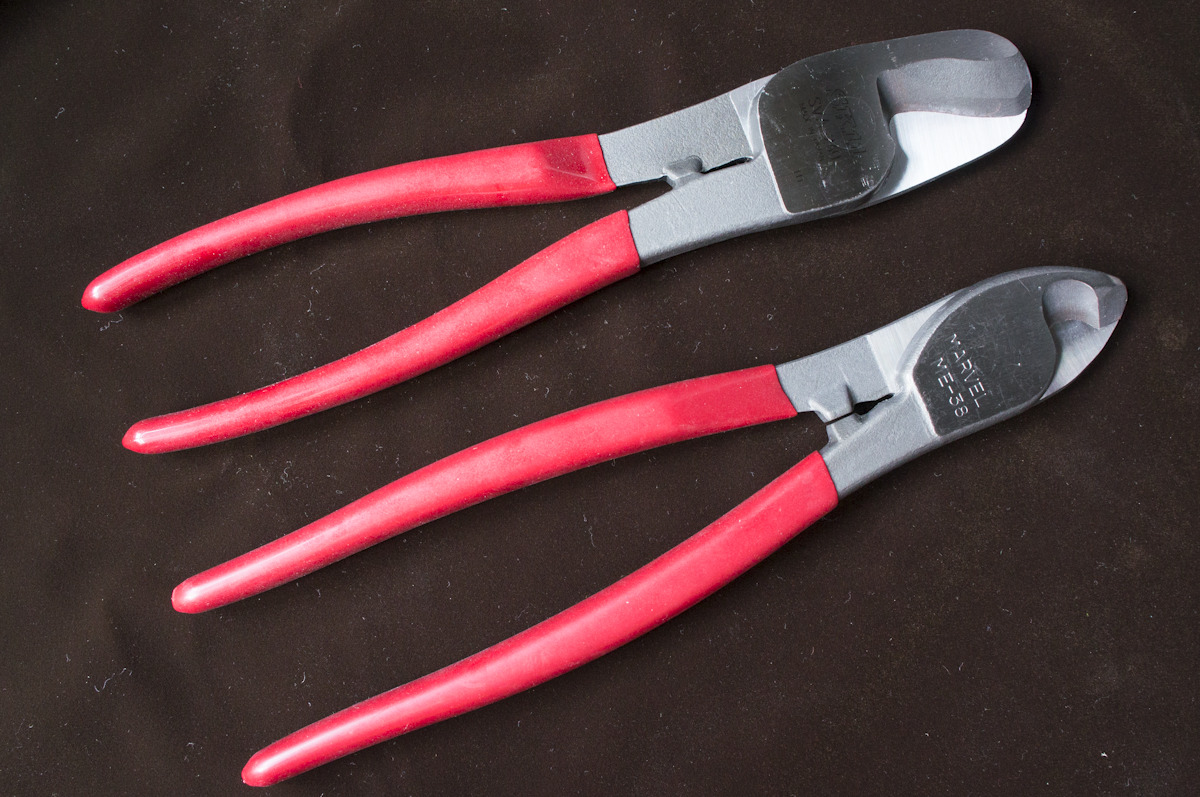

    上:SK11 SVA-260
    下:ME-38

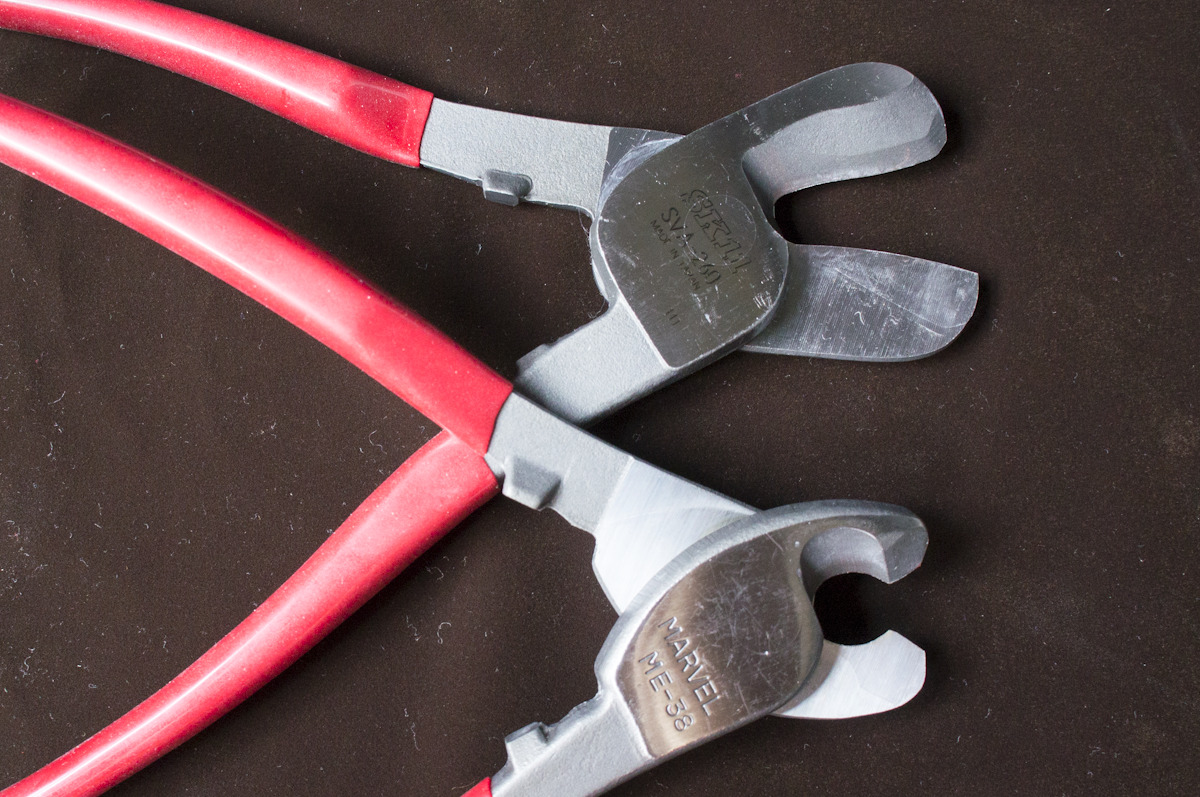

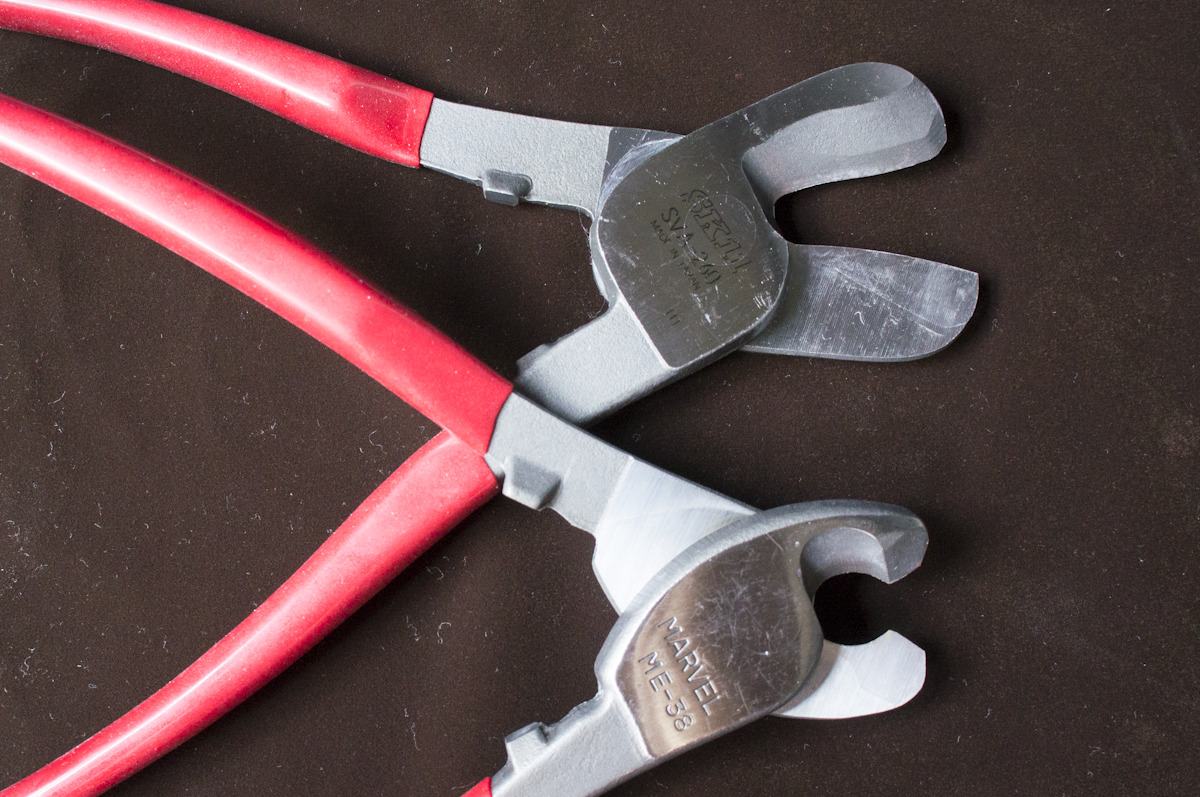

    ME-38は切断力としては問題ないと思うがIV線用なので平型のVVF線を刃に置く場合結構グリップを開く必要がある
    SVA-260であればVA線(VVF対応)用なので少し開くだけで刃に通せる

    何となく切れ味はME-38のほうが良い感じがする
    こいつは常に一番切れる場所に対象を置ける刃の構造だしな
    切ったときの音はME-38のほうが断然良い音が出る
