万力は重要だよ

  • 2013/07/22
  • 工具・工作

    しょぼい卓上万力ではLED製作では役に立つがDIYでは全然役に立ちません
    それに代わるまともな万力を用意することにしました

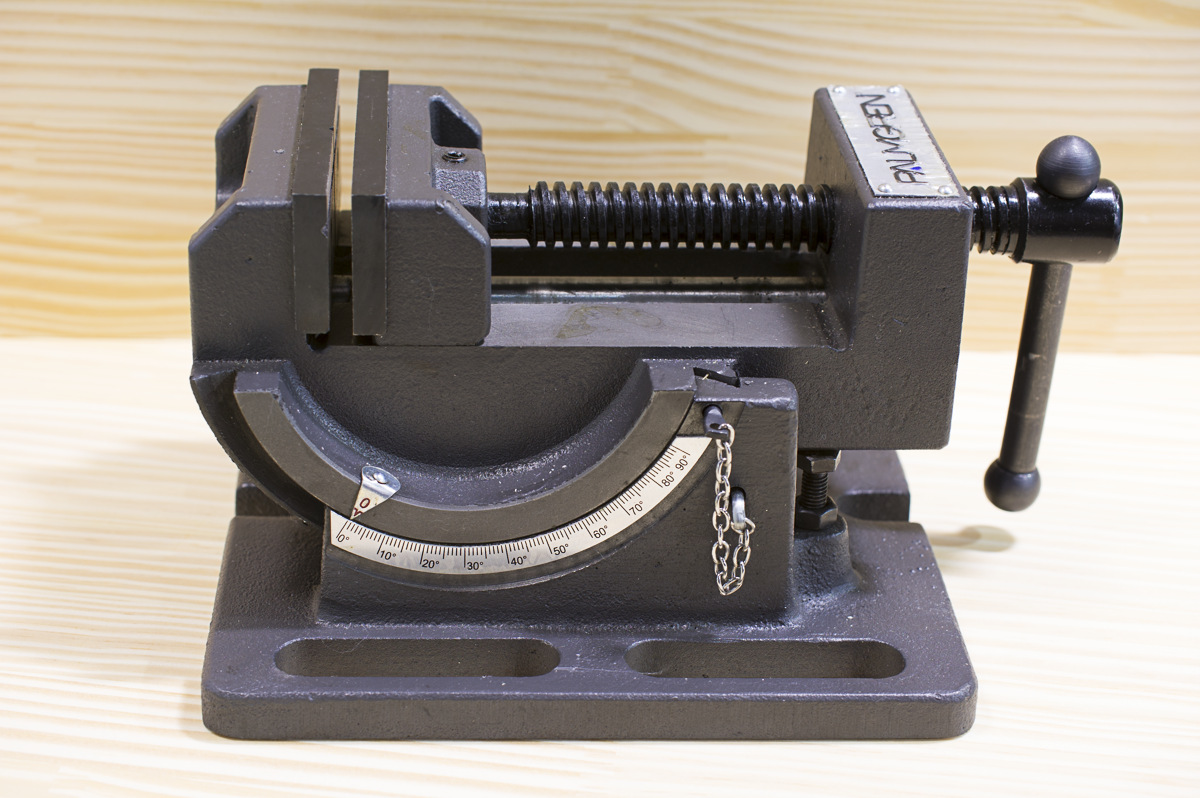

    エスコの75mm半円形アングルバイス EA525DF-1

    9000円近いのですがこの形状だと安値ラインみたいです
    がっしりしているので私の用途では十分すぎますわ

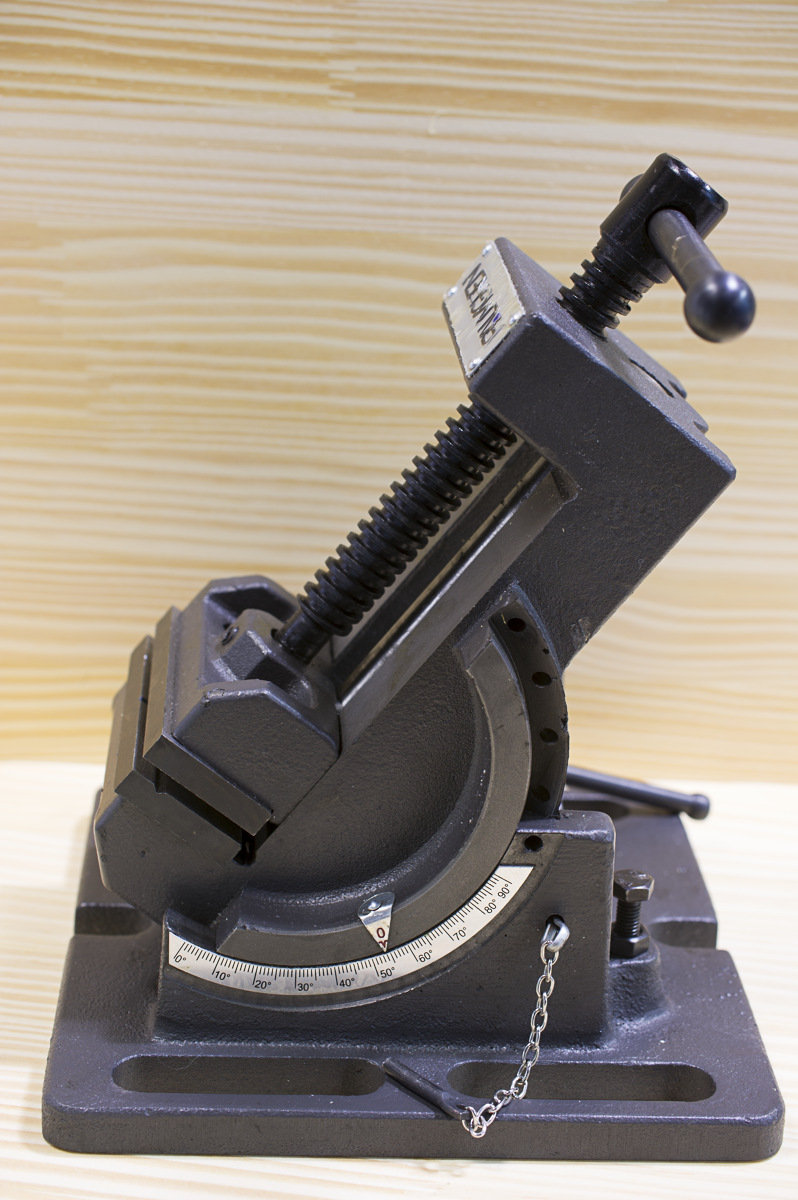

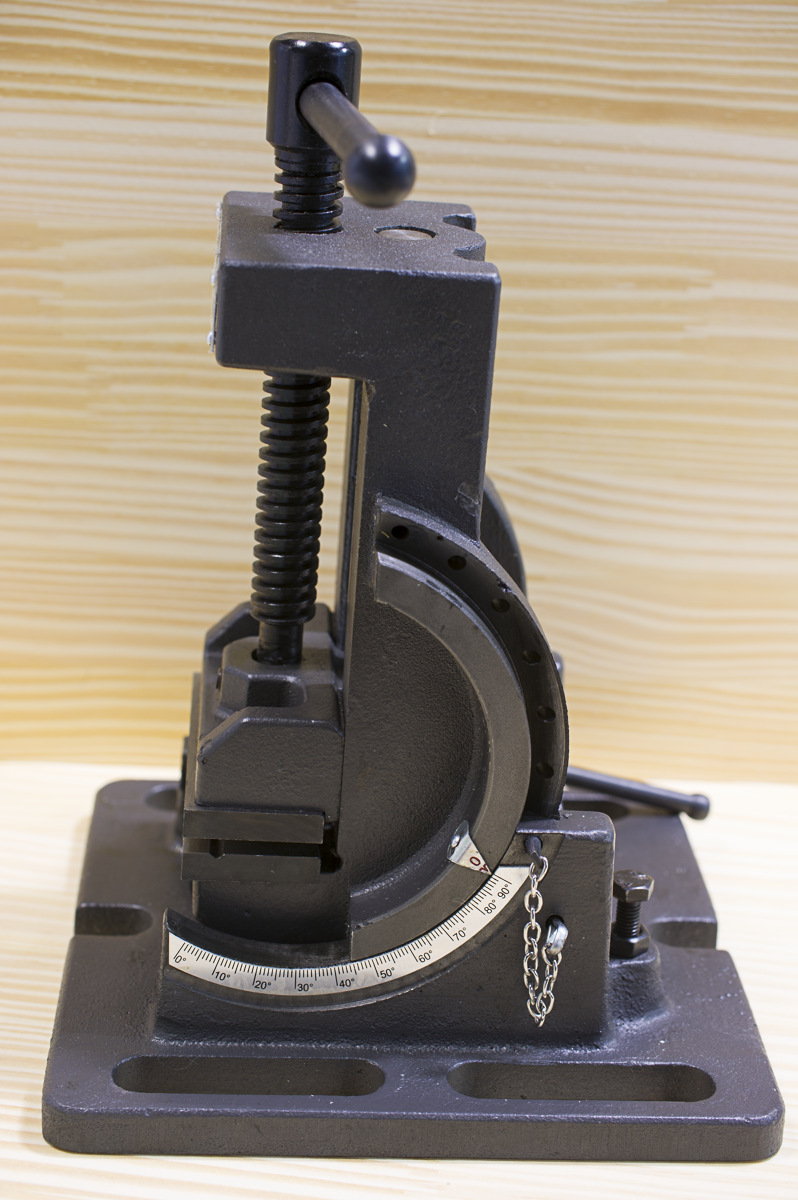

    アングルバイスというぐらいなのでこのように回転できます

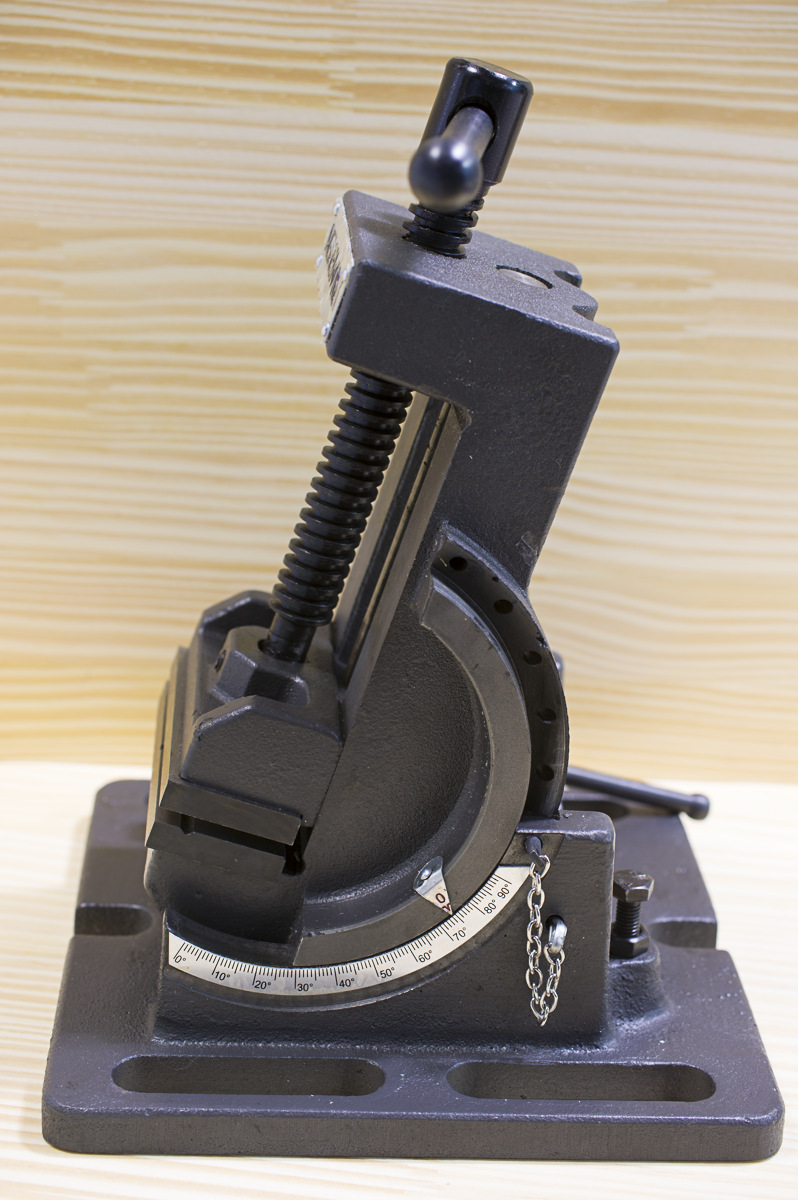

    ちなみにこのEA525DF-1だと15°ごとにピンを差し込んで仮固定出来る機構が付いております
    結局0°と90°ばっかり使っていそうですがね


    もちろんピンを使わないでも固定は可能です

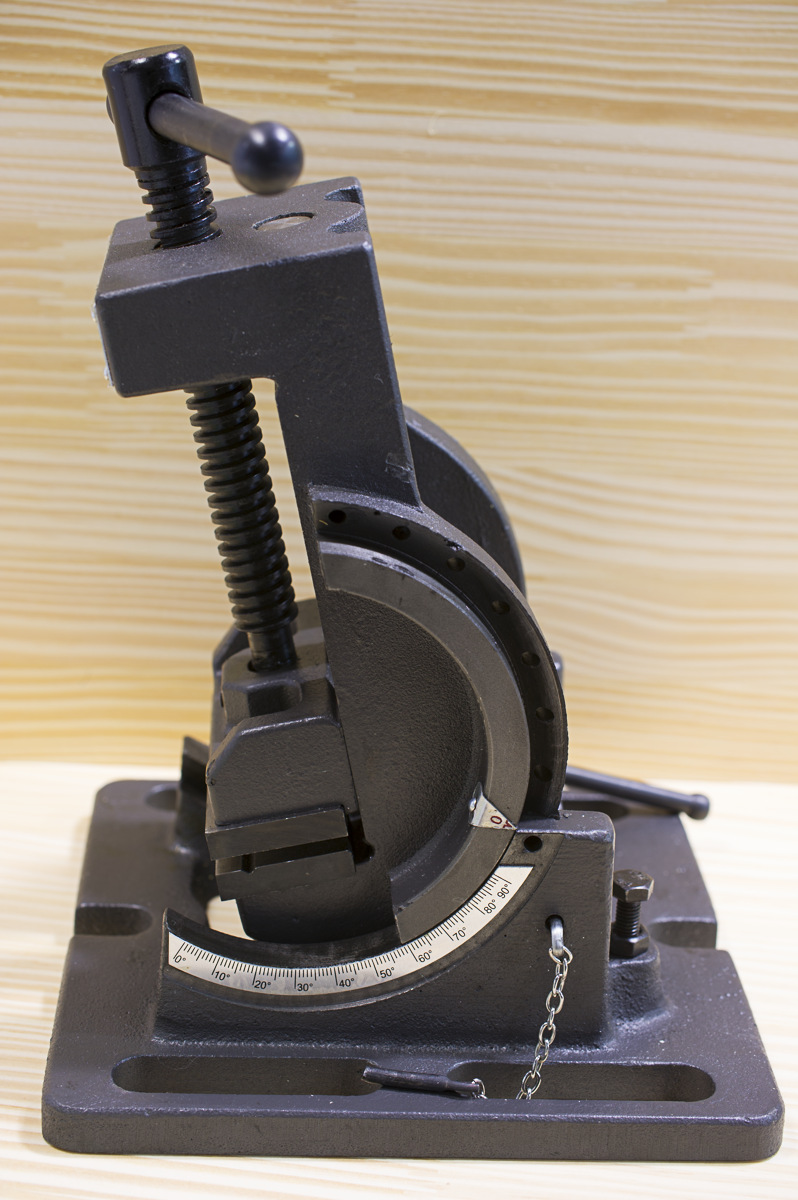

    目盛りを越えてここまで回転できるが(110°辺り)使うことはないだろう

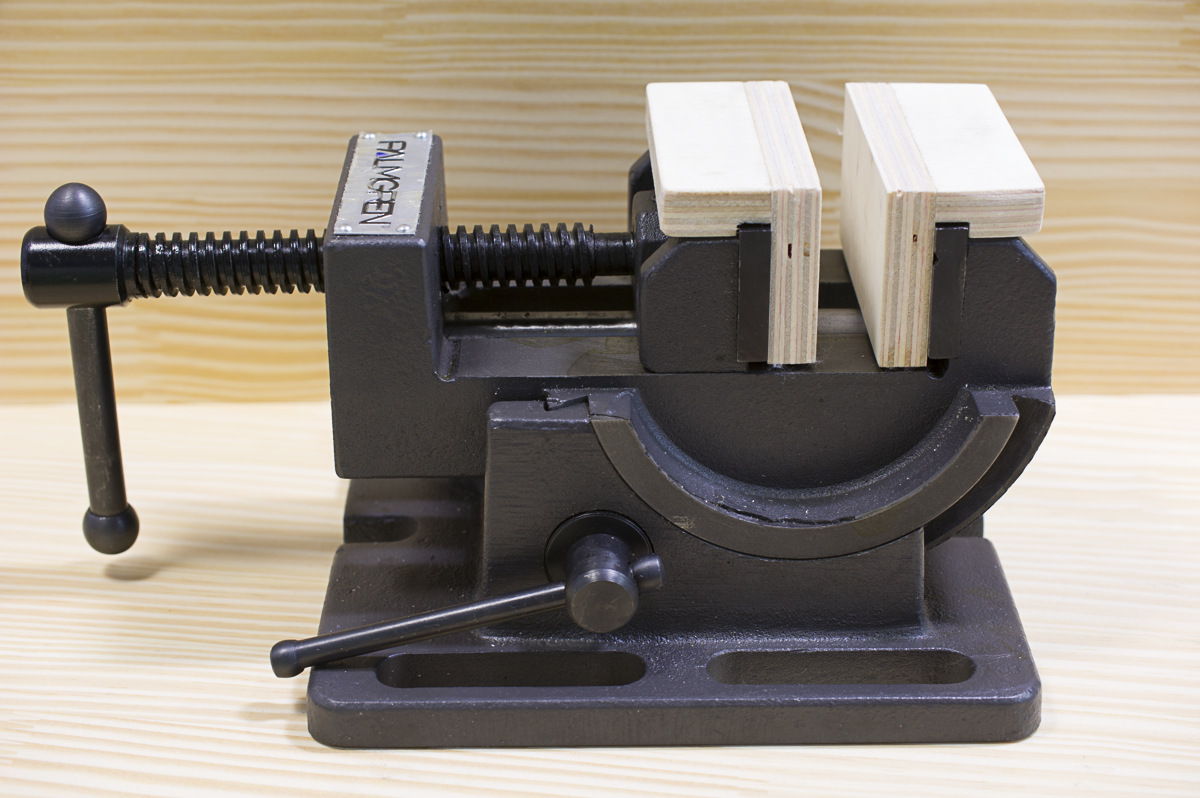

    下のレバーが回転の固定用レバーです

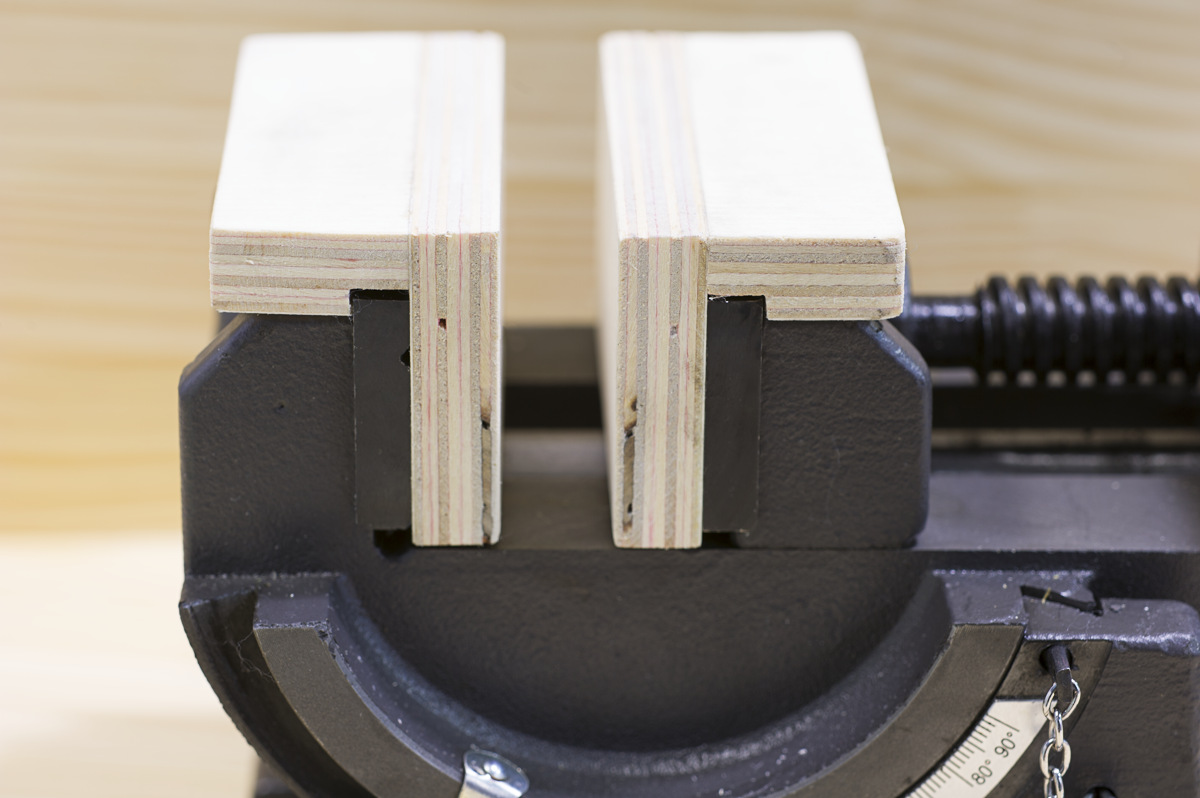

    デリケートな素材を金属で挟むのはよろしくないので、口金に木材でカバーを作ってみました
    市販品もあるんですがサイズが微妙の合わないし地味に高いので端材コーナーで見つけた合板で作った

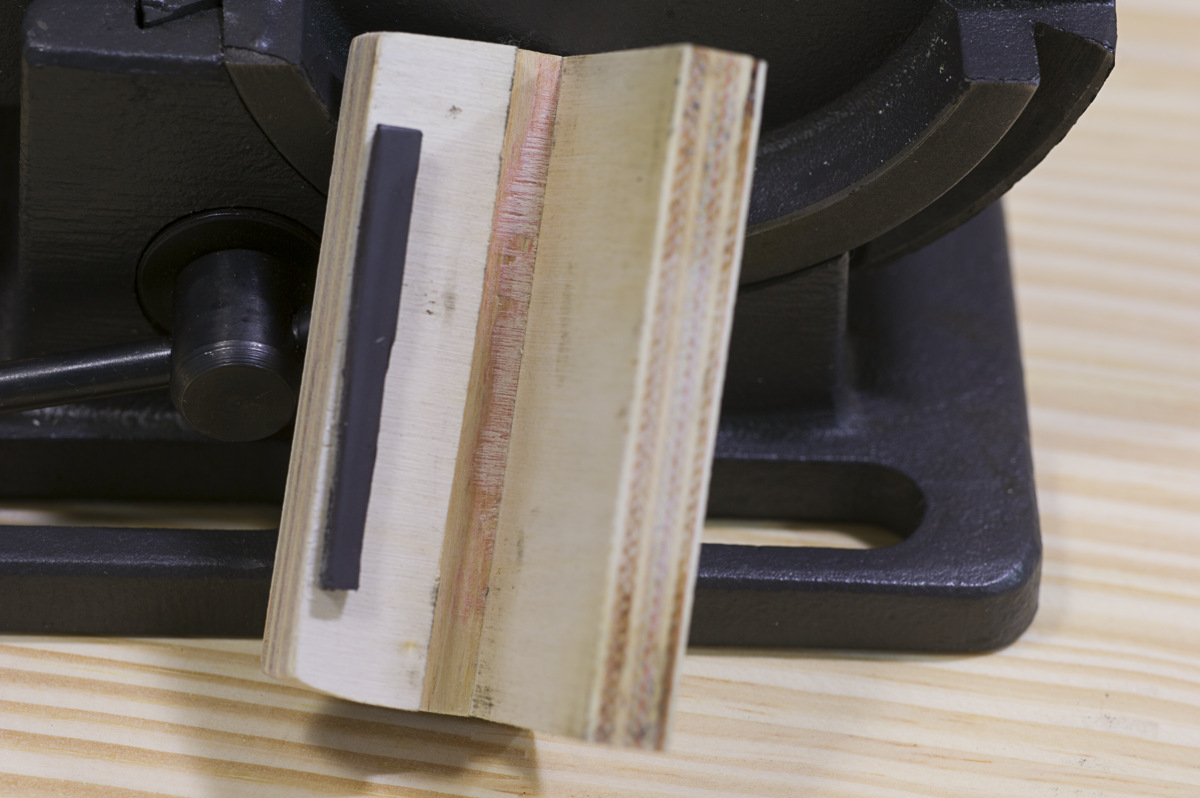

    形状に合うように溝を掘ったり角を落としたりしています
    黒いのは磁石です
    カットできるタイプの磁石なので磁力は弱いですが、こんなんでも有ると回転させても落ちません


    さてじゃあこの万力をどこに固定させるのかというと、例の分解式テーブルにです
    このテーブル結局1、2回使った程度でホコリ被る状態だった
    それじゃあ分解できなくなるが作業台へとただいま魔改造中なのです
    屋外に置いておくのでクレオトップ(クリアー)という防腐剤を使いました
    比較にならないレベルで安定性と頑丈さを手に入れたがコストがヤバい
    魔改造=新規製作以上の金が掛かってるしな
