裁断機 ダーレ 200DXの改良
自炊を始めてから導入している裁断機 ダーレの200DX

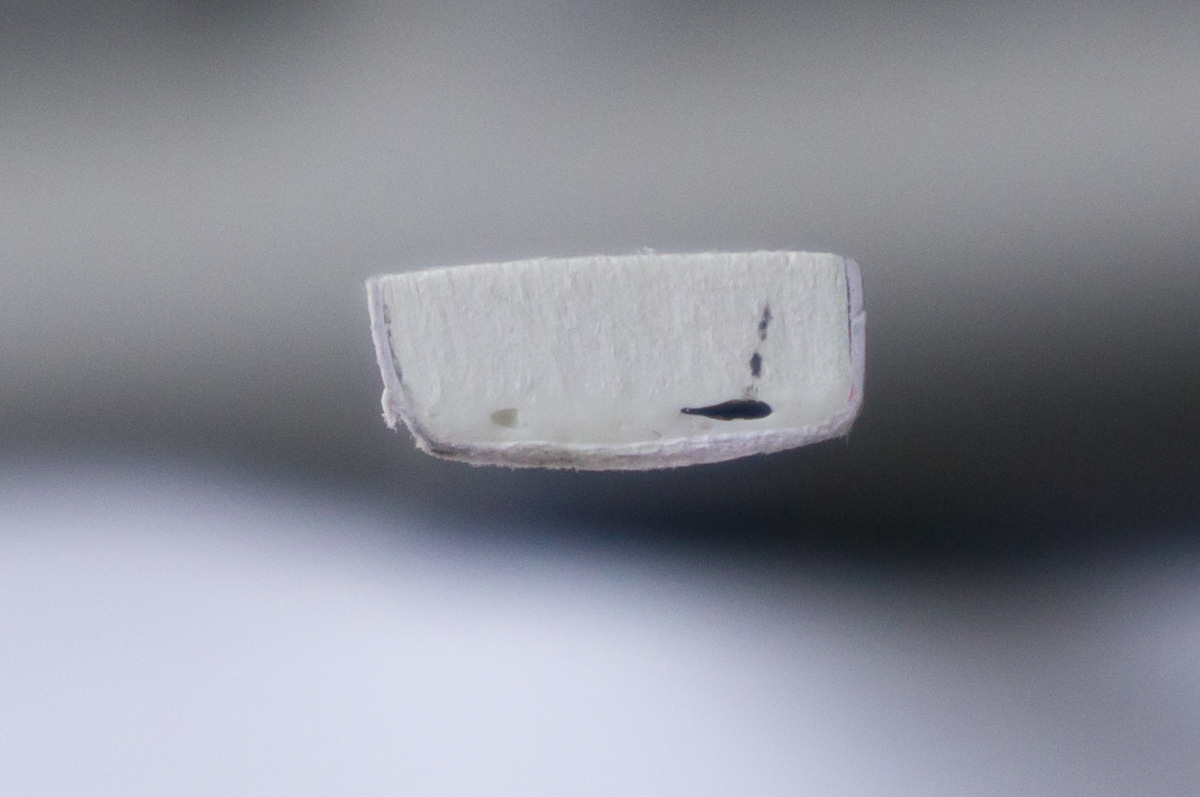

当初から気になっていた切断面のズレ
これを対策するような改良を施したいと思います
（ズレ防止対策は同じタイプの裁断機PK-513Lや180DX等でも有効ですし実際にPK-513Lで行っている人はいるようです）
用意したものは

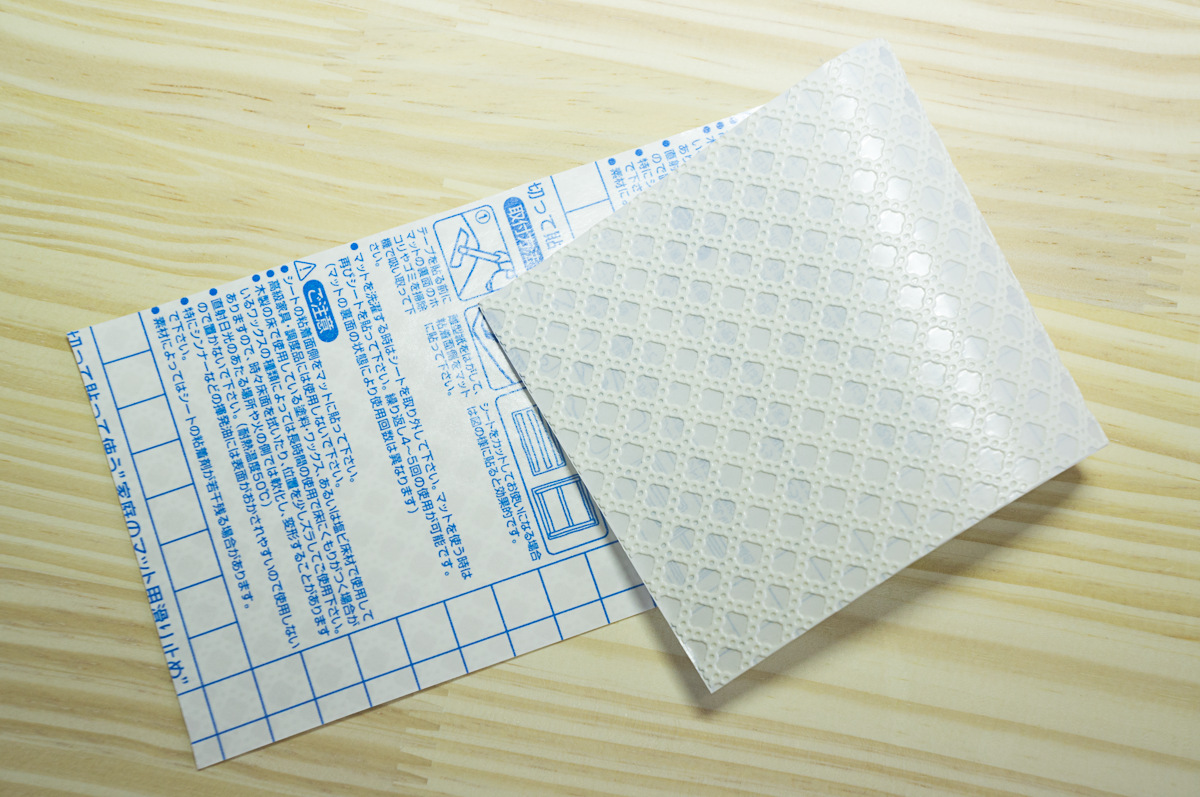

貼れるズレ防止シート
厚みは測ったら0.5mmでした
別にこれでなくてもいいですがたまたまホームセンターに売っていたので
（ズレ対策には両面テープ付きゴム板が定番みたいでこの貼れるズレ防止シートを使う前に実際にやってみたんだけど、薄いのでも1mmもあるし購入したゴム板が良くなかったのか滑り止め効果があんまりなくて芳しくなかった）
これを

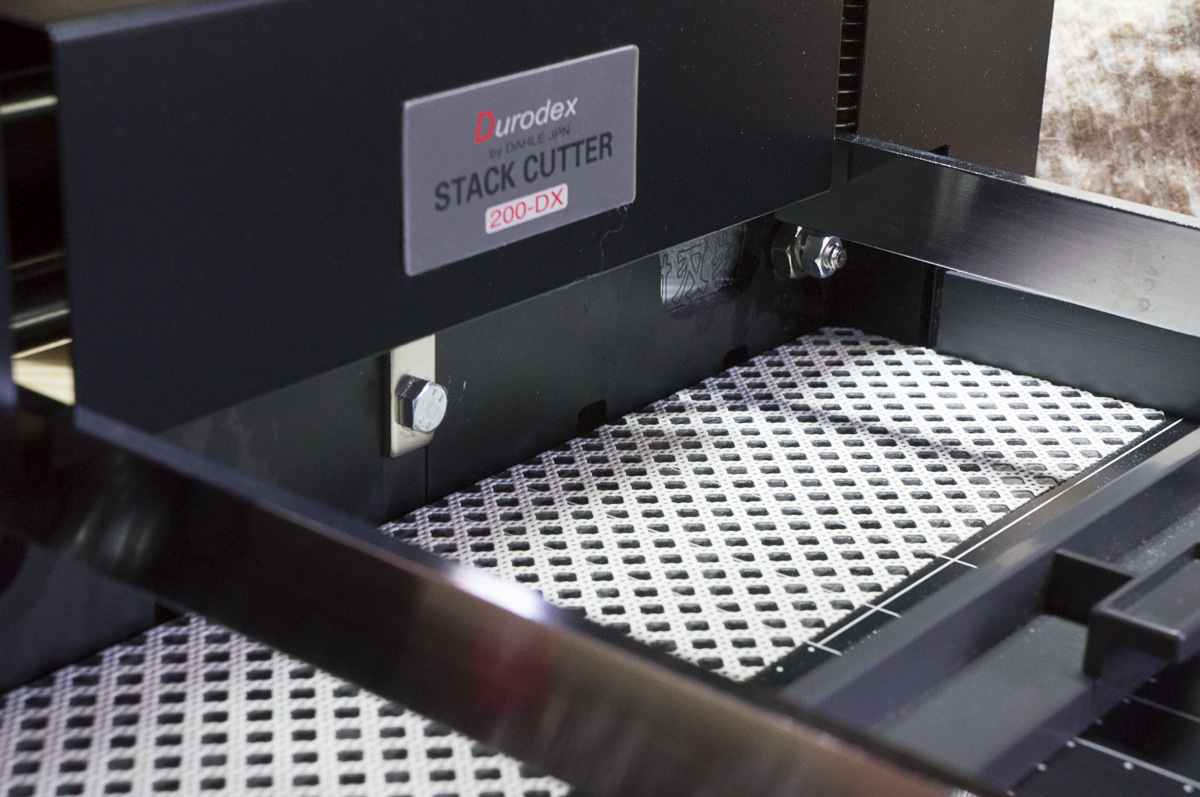

こんな感じで貼り付ける

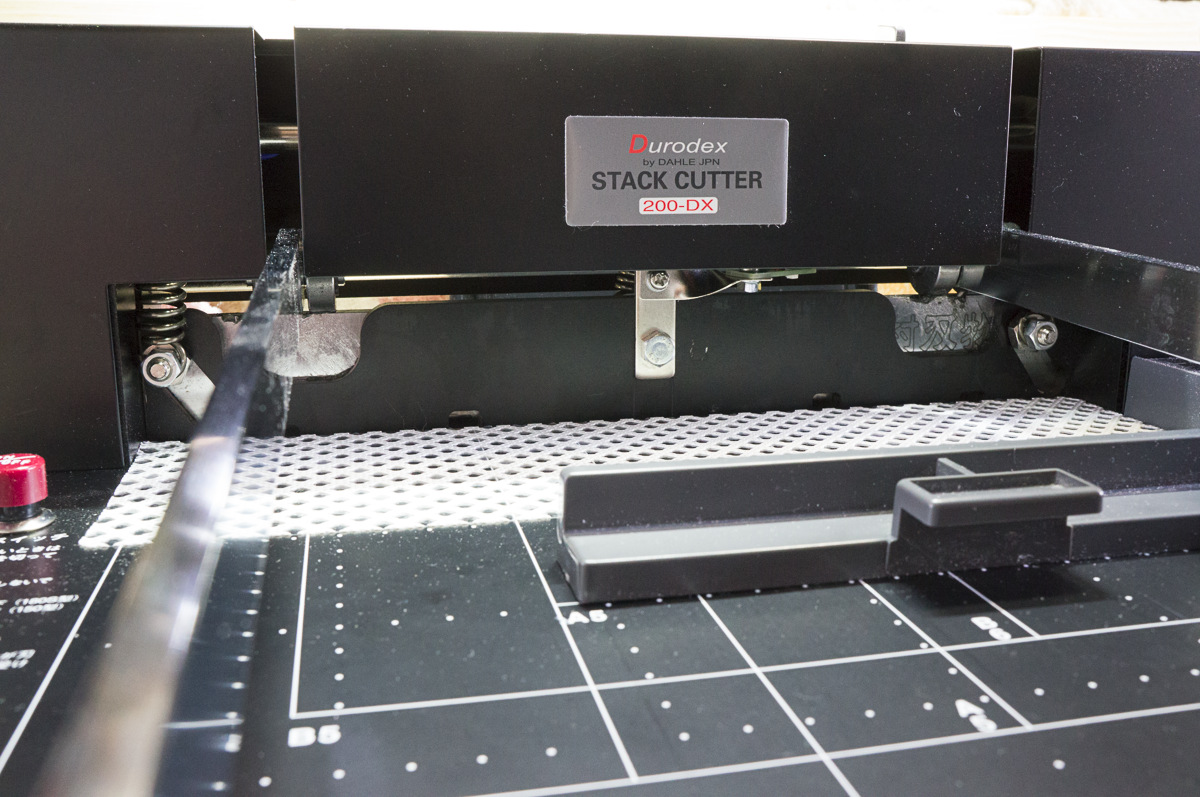

ズレ防止シートの幅は100mm（10cm）だけどそのままだと地味に使いにくかった
薄いといっても0.5mmの段差が出来るためガイドの作業性が悪くなるから
試行錯誤の末にハガキサイズよりやや手前まで詰めました
ついでに

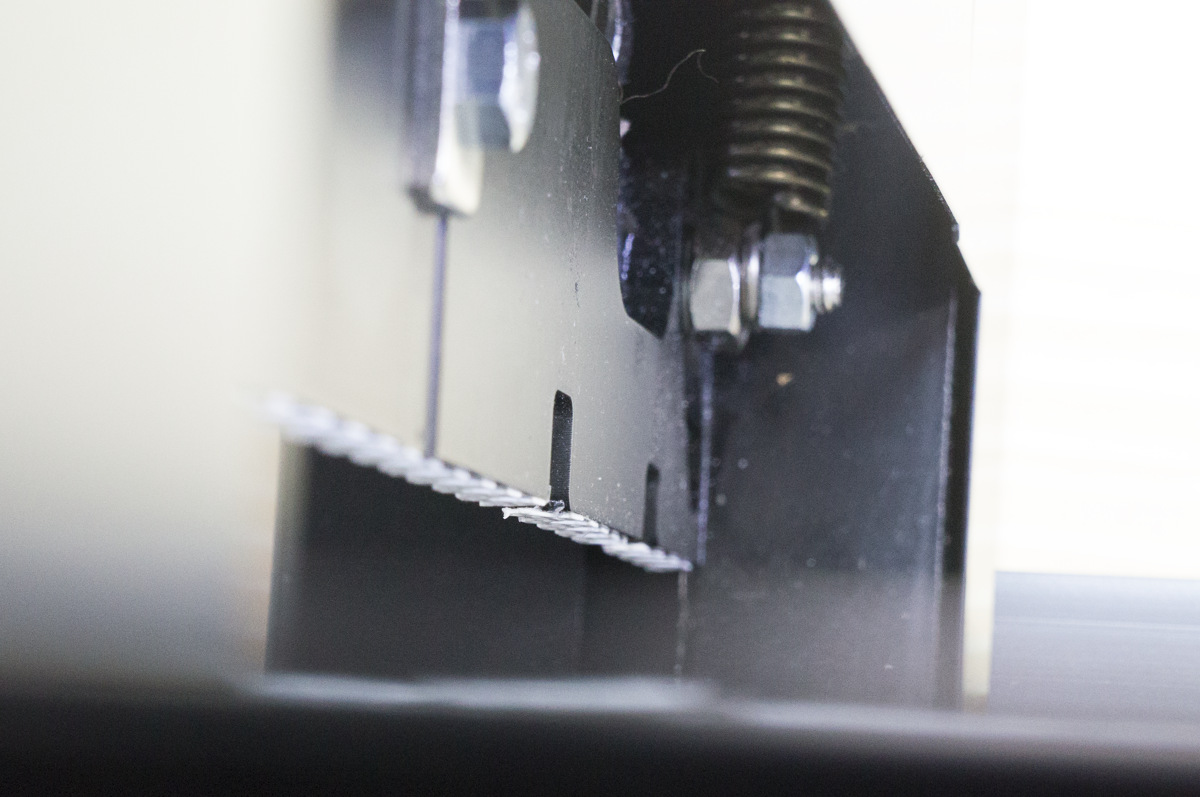

上から押さえつける部分にも貼り付けてみた
刃が近くにあるので指を切らないように気をつけなければいけませんが

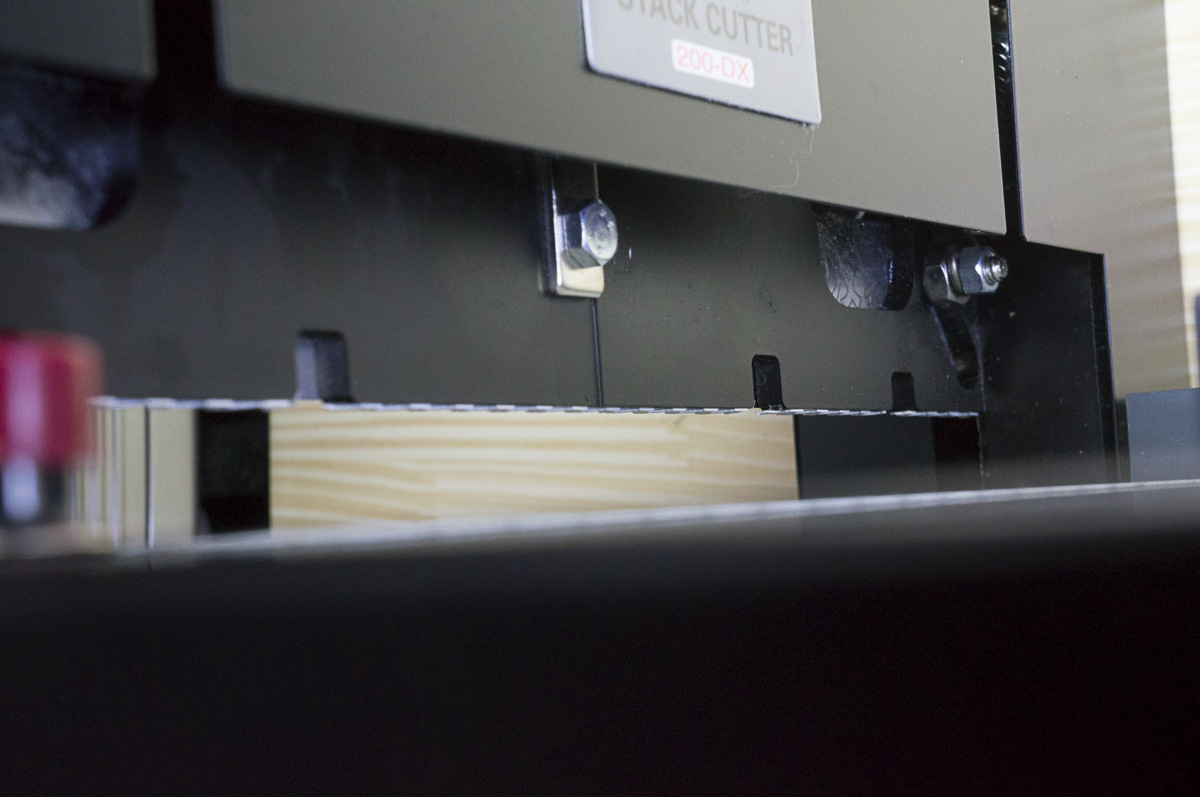

これらズレ防止対策をした結果、殆どズレが無くなりましたね
代わりに裁断時に今までよりも少し力を使うようになった
当初から気になっていた切断面のズレ
これを対策するような改良を施したいと思います
（ズレ防止対策は同じタイプの裁断機PK-513Lや180DX等でも有効ですし実際にPK-513Lで行っている人はいるようです）
用意したものは
貼れるズレ防止シート
厚みは測ったら0.5mmでした
別にこれでなくてもいいですがたまたまホームセンターに売っていたので
（ズレ対策には両面テープ付きゴム板が定番みたいでこの貼れるズレ防止シートを使う前に実際にやってみたんだけど、薄いのでも1mmもあるし購入したゴム板が良くなかったのか滑り止め効果があんまりなくて芳しくなかった）
これを
こんな感じで貼り付ける
ズレ防止シートの幅は100mm（10cm）だけどそのままだと地味に使いにくかった
薄いといっても0.5mmの段差が出来るためガイドの作業性が悪くなるから
試行錯誤の末にハガキサイズよりやや手前まで詰めました
ついでに
上から押さえつける部分にも貼り付けてみた
刃が近くにあるので指を切らないように気をつけなければいけませんが
これらズレ防止対策をした結果、殆どズレが無くなりましたね
代わりに裁断時に今までよりも少し力を使うようになった
コメント一覧
陽 2018/07/30
はじめまして！
とても有用な情報ありがとうございます。
こちらを拝読し、リンクから滑り止めシートを購入しました。
届いたら貼り付けようと考えているのですが、
紙押さえの真下にはシートは貼られていますか？貼られていませんか？
多分貼られているのかなと思うのですが、
画像ではちょっと識別できなかったもので。
よろしければ教えて頂けないでしょうか。
以上、よろしくお願いいたします。
朱霧＠ブログ管理人 2018/07/30
もう自炊自体何年もおこなっていないので詳細は覚えては居ませんが、
確か紙押さえの真下には受け木（プラスチックの四角い棒）があったように思います。
だとすれば受け木には貼り付けた記憶がありませんので貼っていないと思います。
陽 2018/07/31
ご返答ありがとうございます！
自炊、辞められたんですか、
もう自炊したい本が無くなったとかですか？
仰るように、紙押さえの真下は受け木ですので
確かにここに貼るのはまずいですね。
届き次第また貼り付けてみます。
