サイコンライトとシフトライト

2017/02/01

先日の構想から実際にやってみました

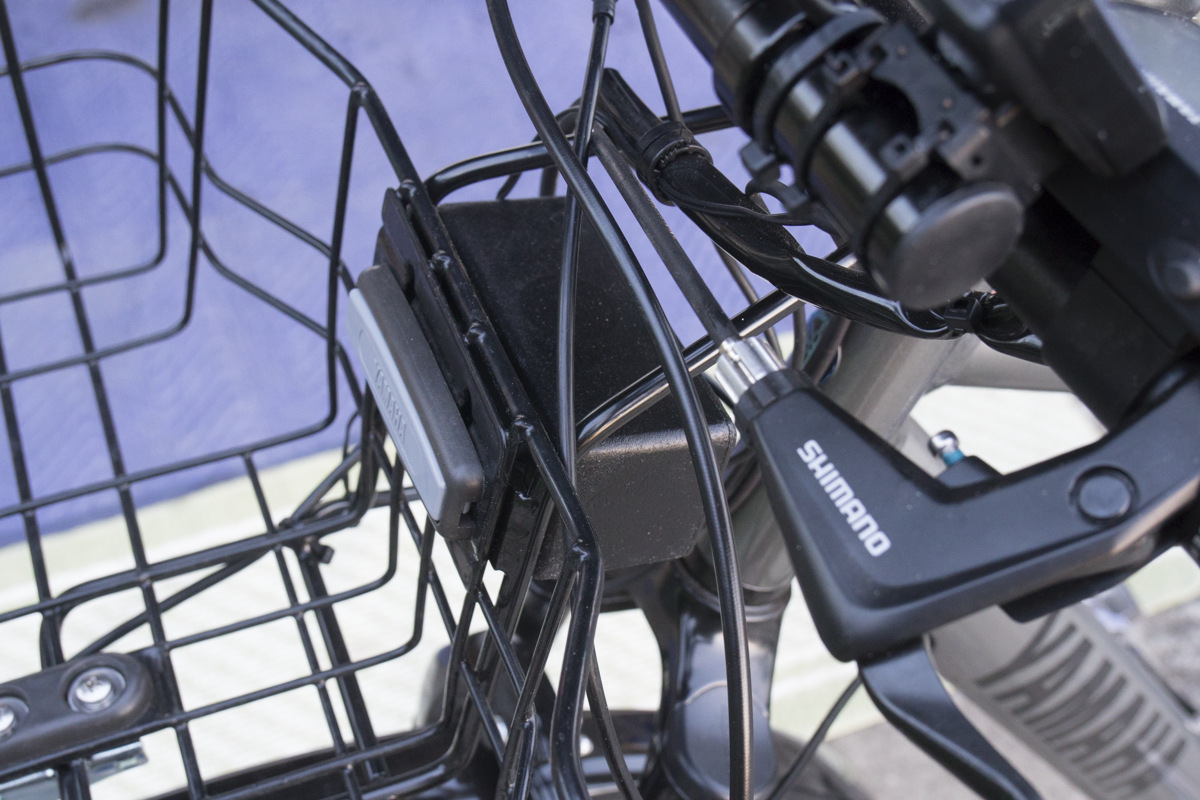

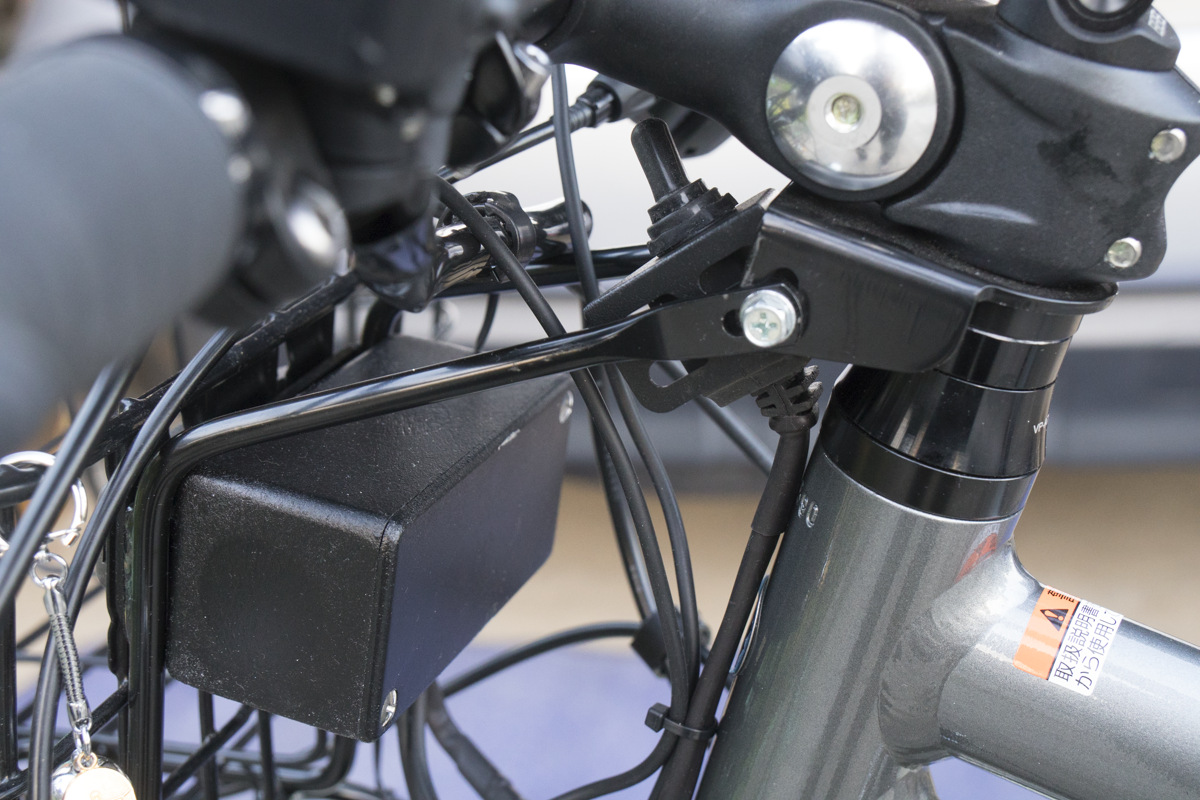

スイッチと電源収納BOX

違和感はなく邪魔にもならない良い場所でしょ

＜大まかな流れ＞
前かごの取り付けネジ（M5六角ボルト）を30mm程度に交換
未来工業のユニバーサルボックスに前かごのネジ幅に合わせドリルで穴あけ
各種コードやケーブルをボックス内へ通す下側を打ち抜いて塗装しゴムグロメットをはめる
エーモンのLED用電源ボックスは分解して邪魔になる本体スイッチを取り外し、電池取り出しに邪魔にならぬようウレタンスポンジを巻く

LED用電源ボックスに繋ぐ+線に1mAのCRDを途中に入れる
エーモンの防水トグルスイッチのコード延長とLED用電源ボックスの外部スイッチ用コネクター取り付け。防水熱収縮チューブや熱収縮チューブで保護
エーモンのフリーアングルLEDの抵抗チップを外して代わりにスズメッキ線で繋ぎ、コードはエーモンのマルチコアケーブルに取り替え、コニシのウルトラ多用途SUプレミアムハード（ブラック）にて簡易防水処理。裏面を塗装
エーモンのスイッチパネルの裏面を塗装

前かごとユニバーサルボックスの取り付けはなんとなくクサビナットで固定
スイッチパネルを前かごのブラケットと共締めし防水トグルスイッチを取り付け
サイコンとシフトに防水両面テープを使ってフリーアングルLEDを貼り付け
各コード・ケーブルを穴を開けたゴムグロメットに通しLED用電源ボックスに接続
頑張って収納し蓋をする
便宜結束バンドで纏める

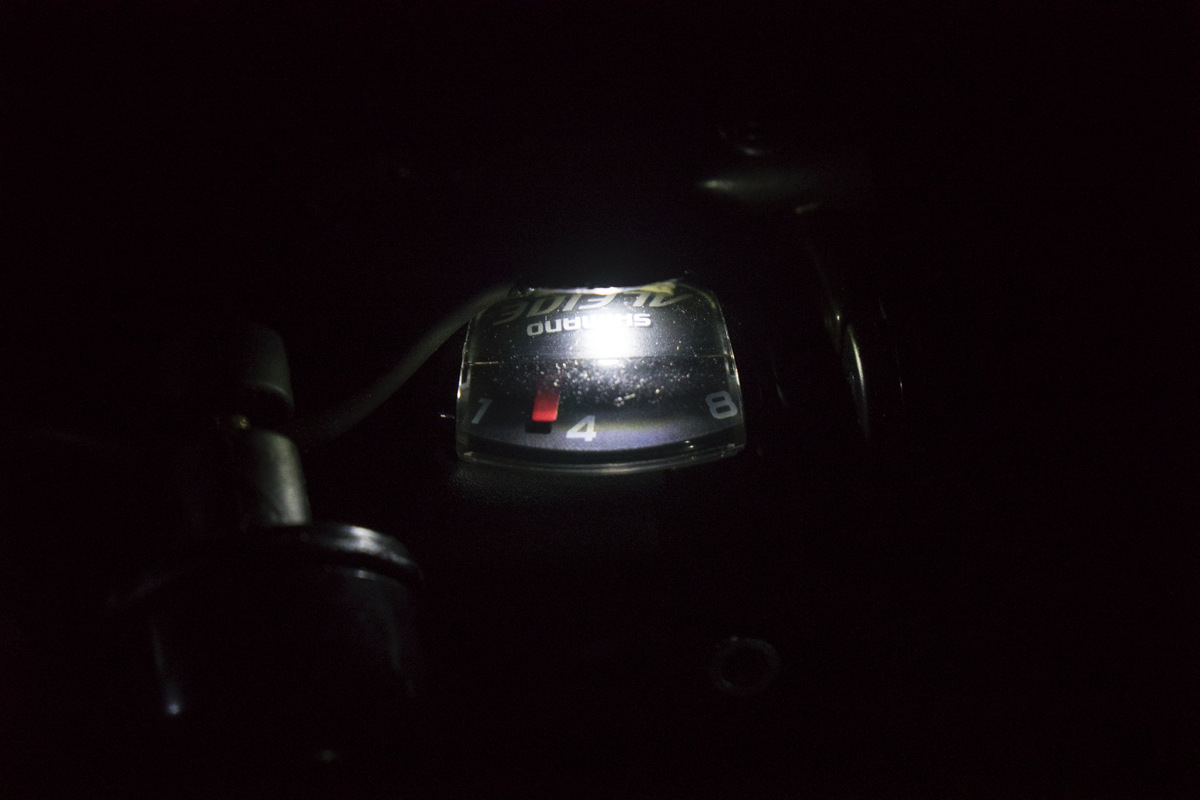

シフトライト

丁度良いレベルの光量で大変見やすいです
エーモンフリーアングルLEDは直接防水両面テープにて貼り付けてあります
取り外す事は考えていないので、いざ取り外すときはブチルが残るだろうな

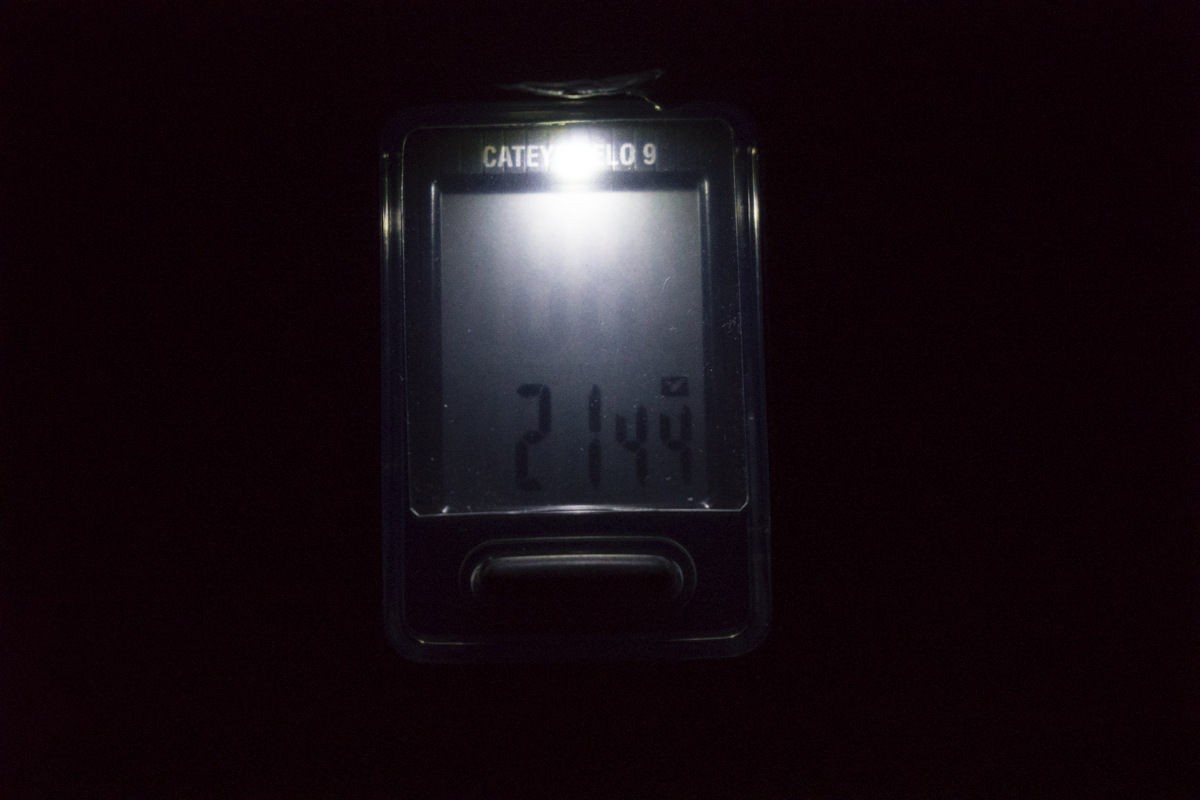

サイコンライト（サイクルコンピューターライト）

うーん下段の時計表示までは光が届ききっていないが、まあギリ見れなくはないレベル
