デイライトのバルカン＆リング＆ファイバーのマイチェン

2013/01/13

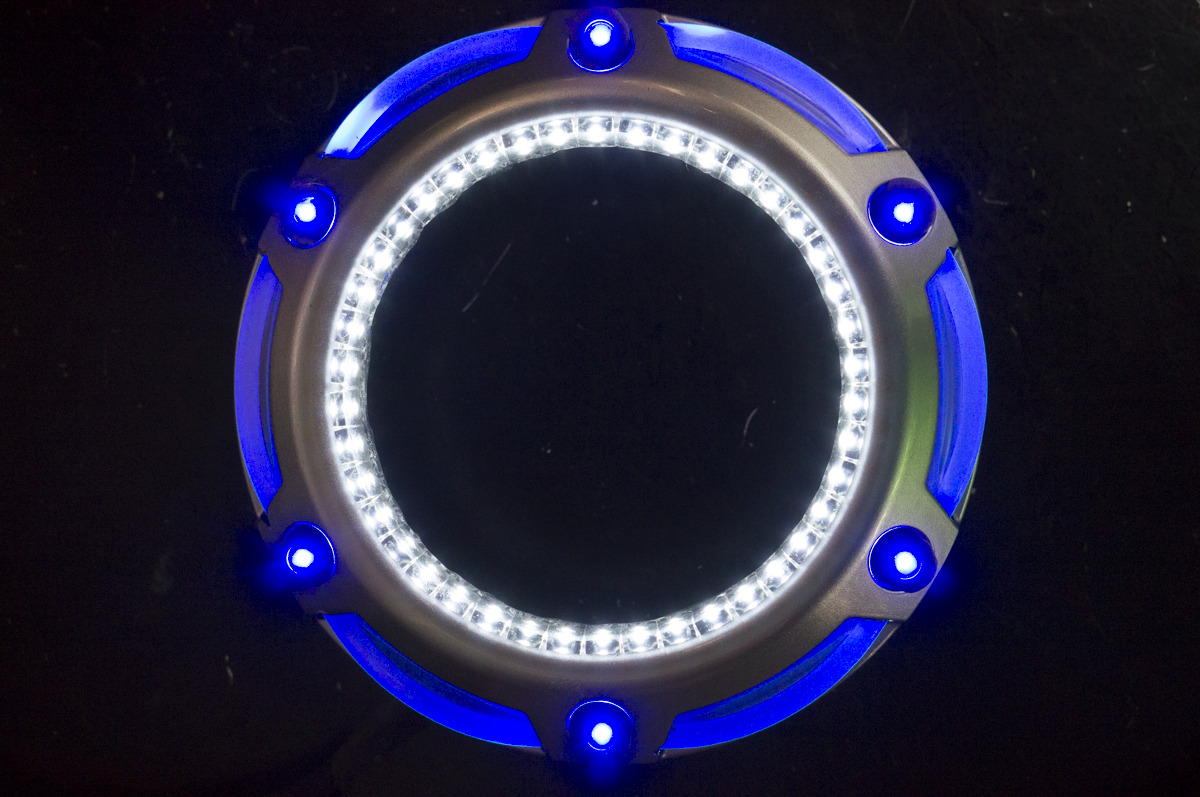

1年3ヶ月前に作った三菱アウトランダーフォグベゼルバルカン＆リング化＆ファイバー（3世代型編）をマイナーチェンジしたのを新規製作しました

マイナーチェンジと言うだけあって殆ど変わりませんが
具体的な変更点は
・ファイバーを3M社製ライトストリング3.5mmに変更
・ファイバー点灯用LEDを日亜社製 NSPB300B 3mm青色LEDへ打ち替え
・リング用のCRDを10mAにして光量ダウン
・バルカン用のCRDを18mAにして光量アップ
・配線レイアウトの見直し

とまあ部品のグレードとか見た目の変更とかそういうところの違いなのでマイナー扱いです

一番きついのはファイバーが3mm→3.5mmと太くなったのでベゼルを削るのが凄くシビアになったことかな
もうちょっとで貫通してしまうほど薄くしなきゃ通らないし、ファイバーも無理に曲げると内部で折れるらしく光を通したときに斑になってしまうという罠まであった
おかげでもう一本買い直す羽目になったんだけどね。1本1mで3000円するんだぞこのファイバー

配線レイアウトの見直しは一番面白かった点だね
もの凄くスマートになった

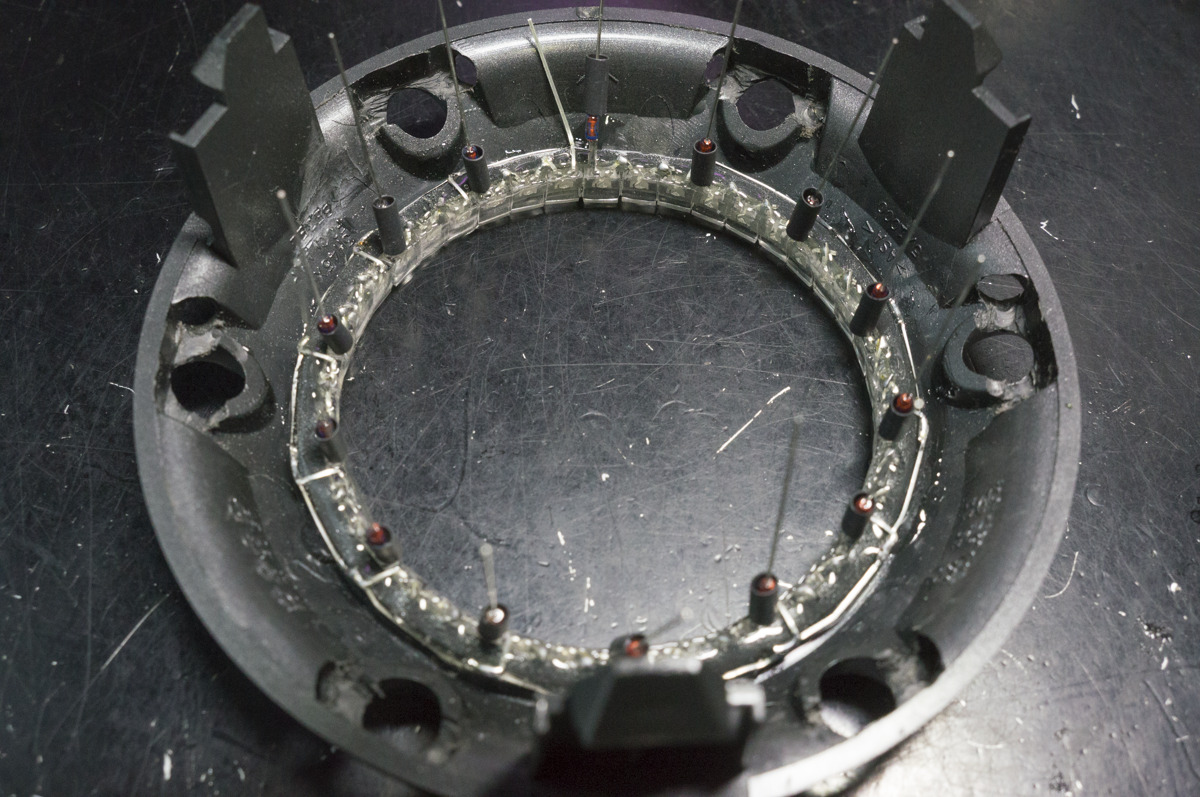

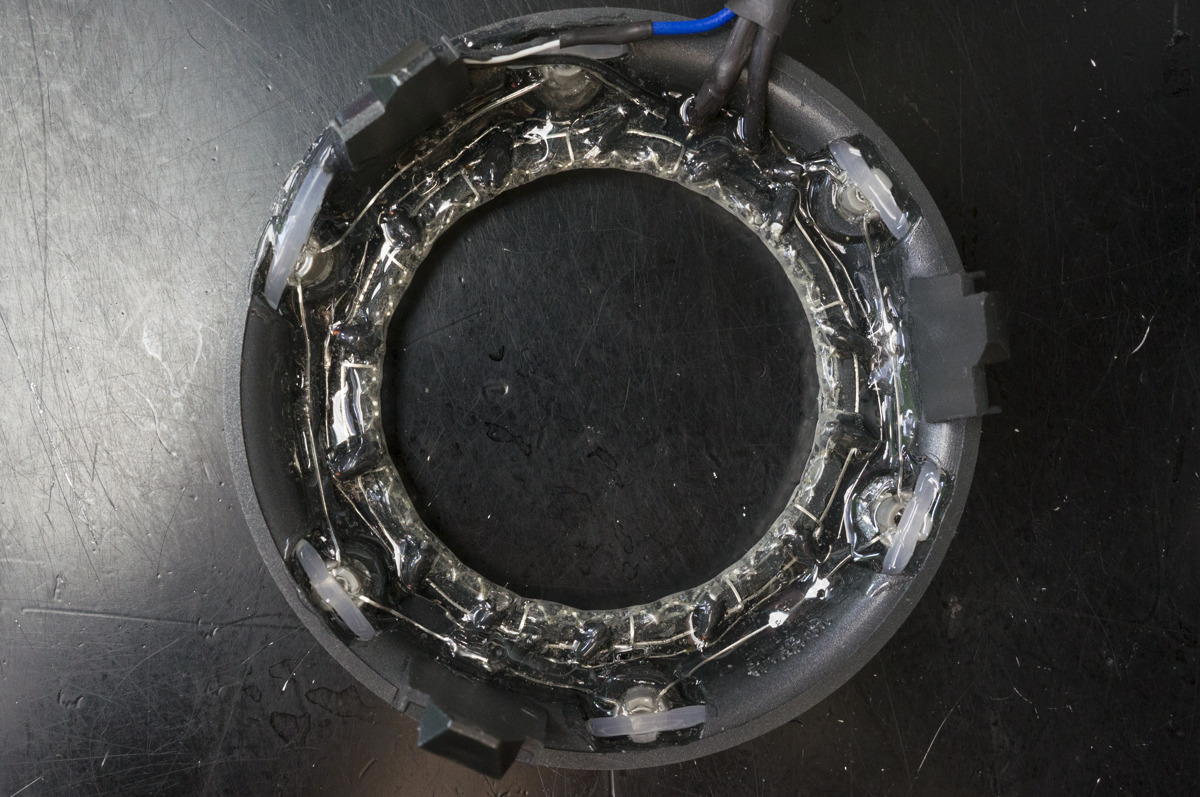

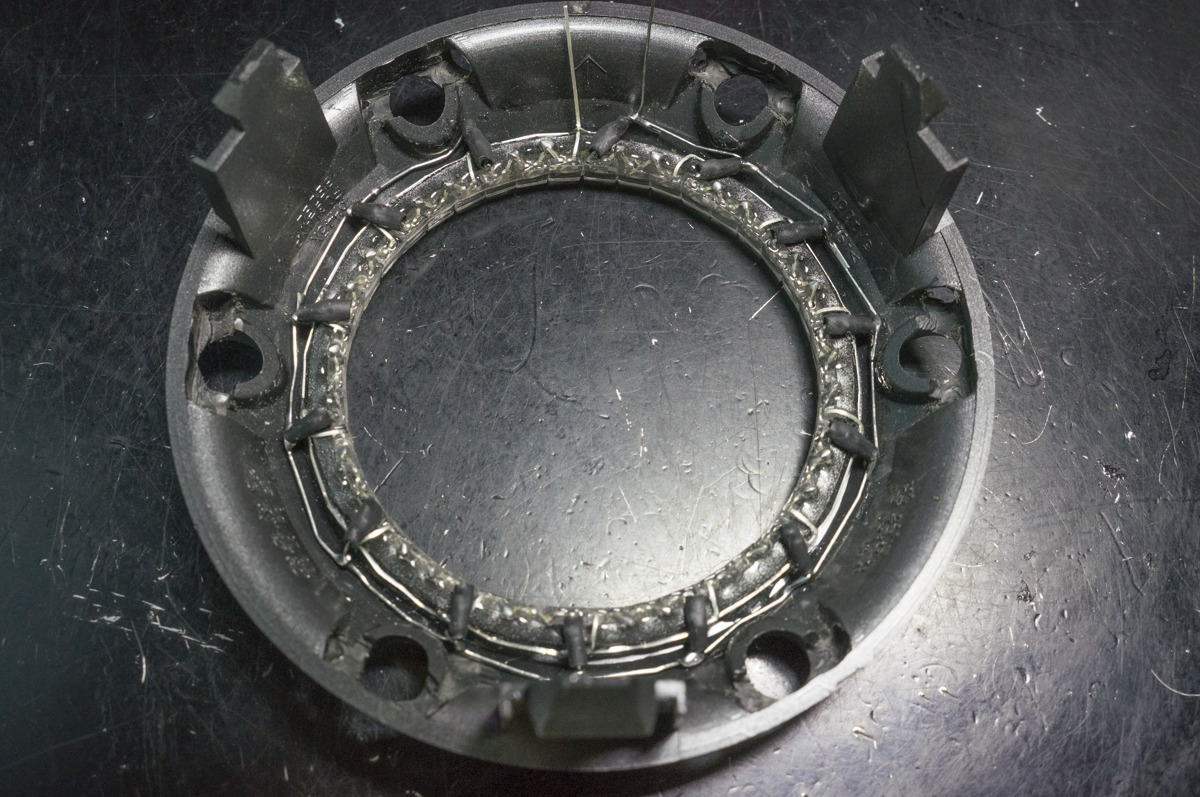

具体的には熱収縮チューブは最低限の箇所にしか使わず、今までベゼル↑印字部分以下は独立していたリングLEDとバルカンLEDのプラスとマイナスを共通化させた

本来は年末年始の暇な時期に作る予定で12月半ば辺りに材料を集めていたんだけど、年末も年始も用事が入って完成が今頃になっちまったわ
あとファイバー折っちまって取り寄せたしな

※2015/1/13追記
制作から2年経ちましたが、点灯不良もなく元気に光ってくれております

ハイリスクノンリターン
