シネベンチR23のRyzen3 3300Xスコア
この状態でのシネベンチスコアを測ってみました
R23という新しいverが出ていたのでやってみましたが、自動で数回やってくれるのね時間が掛かる
CPU：Ryzen 3 3300X 4.3GHz 1.23125V
クーラー：Noctua HN-C14S
メモリ：DDR4-3200 CL22 48GB

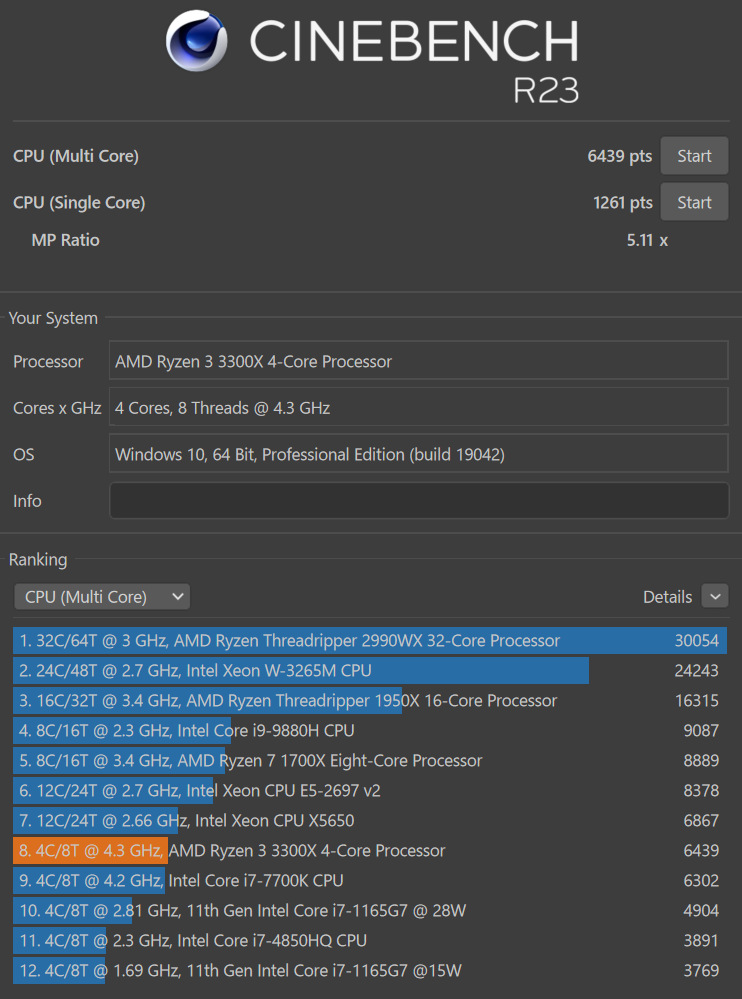

シネベンチR23のスコア
シングル
1261pts
マルチ
6439pts

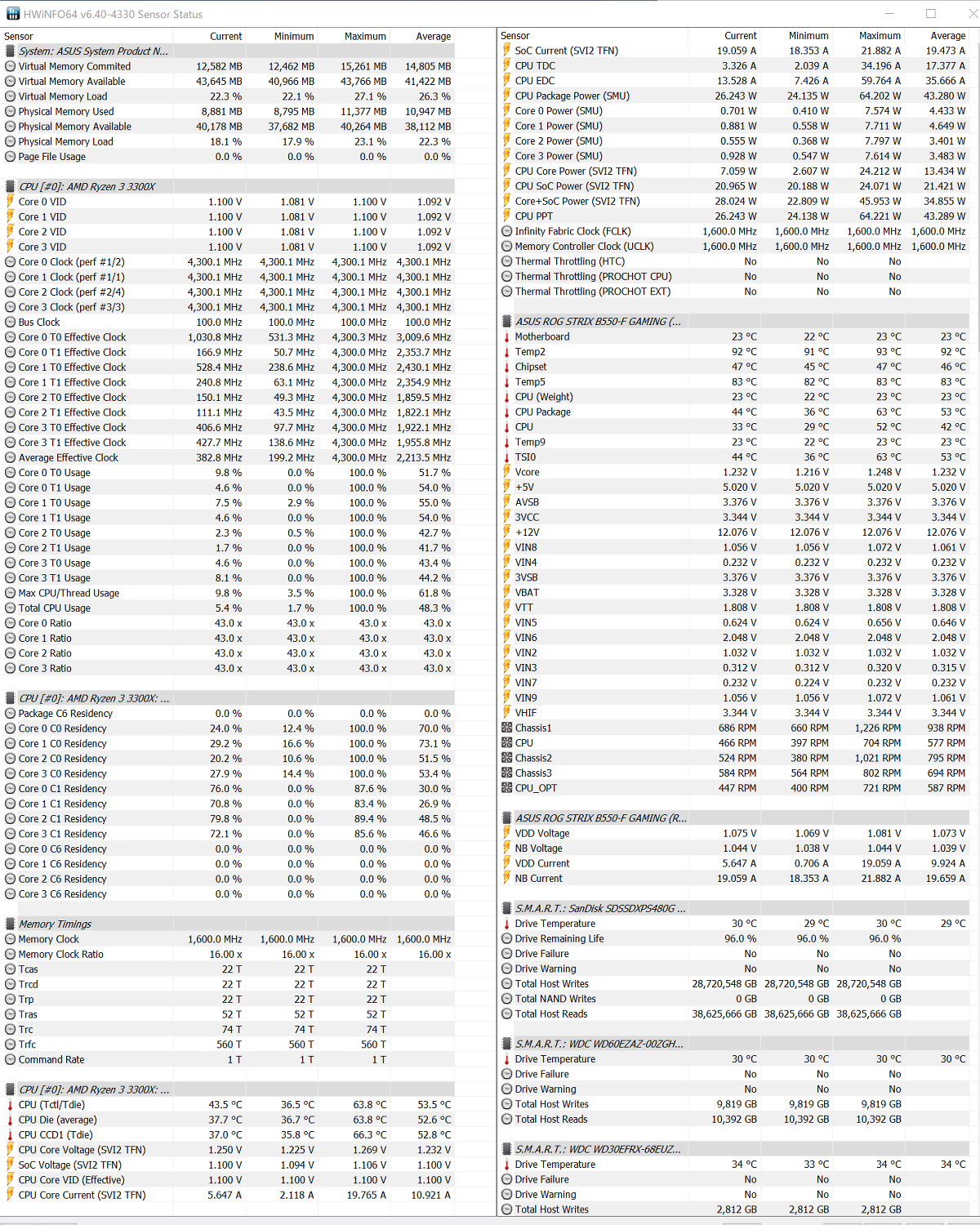

室温は21.5℃
CPU温度はMAXで63.8℃でした
この間測ったOCCTだと64℃でしたのであまり違いはありませんね
PCケース加工前だとOCCTで72℃でしたので相当下がってますね。8月下旬で真夏でしたがエアコン使ってましたし5℃ぐらいは室温は違うかもしれませんが

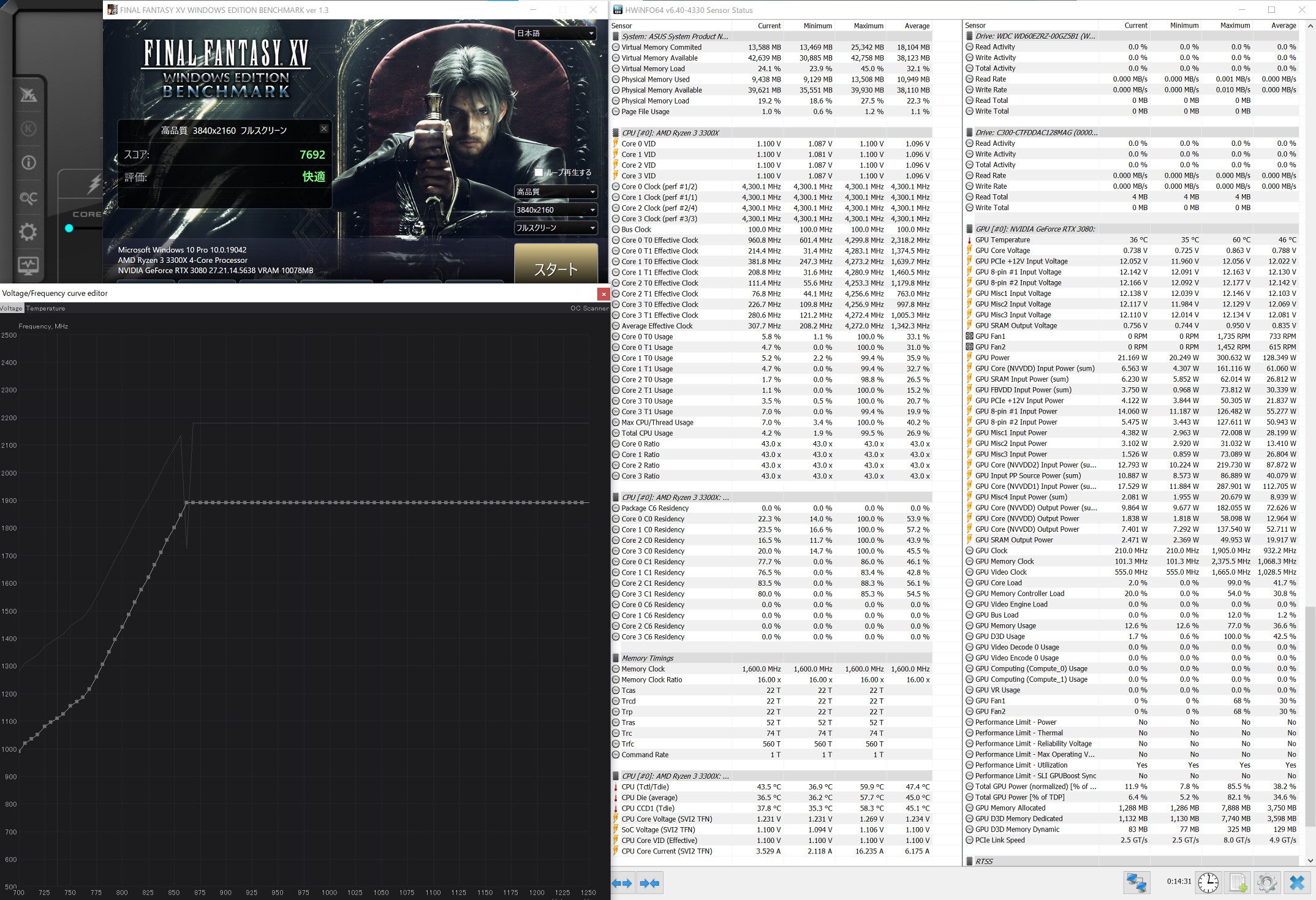

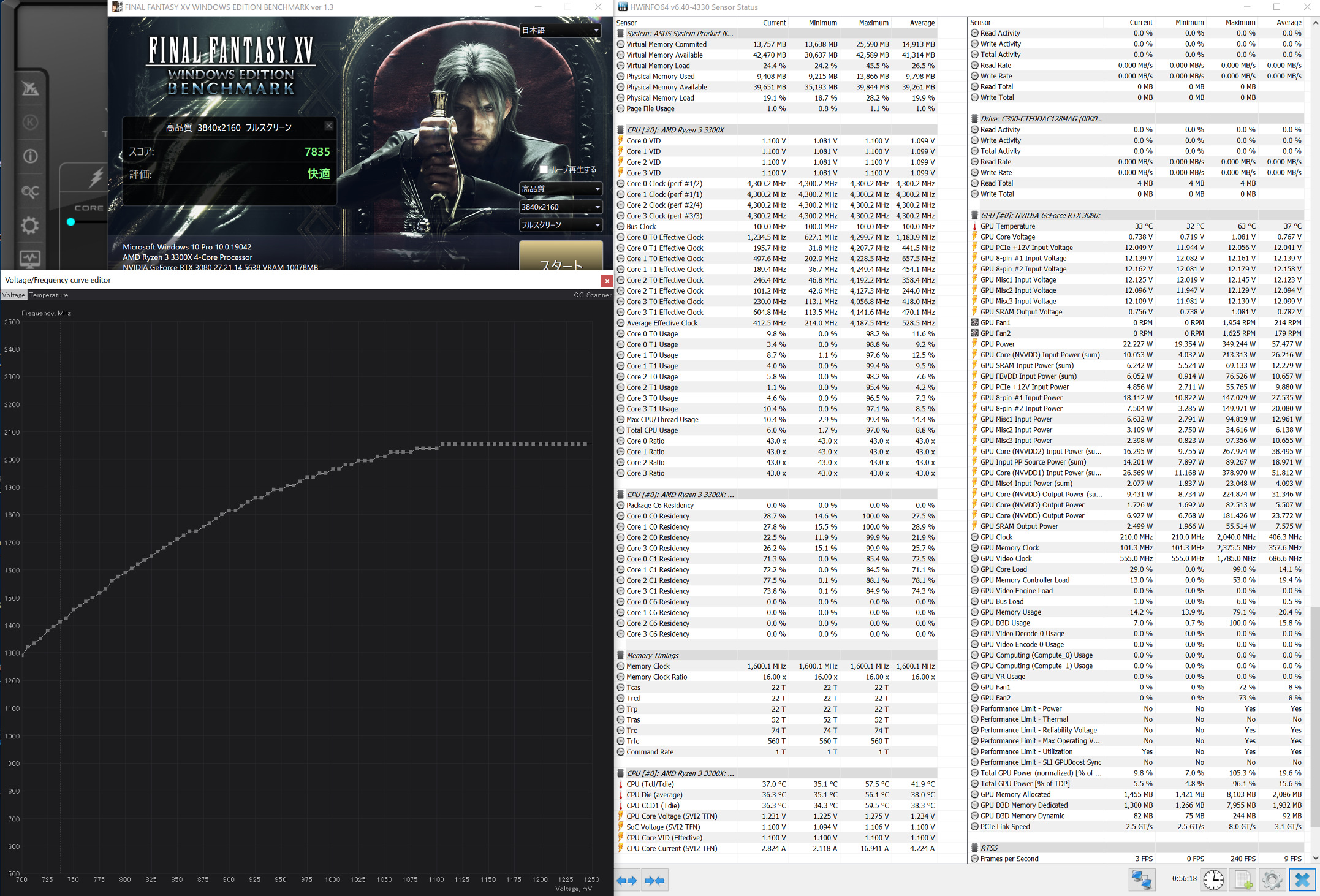

ついでなので4KだとCPUにはあんまり依存しないというFF15ベンチでGPUの状態でも計測
室温は同じく21.5℃
PCIe x16はGen4ではなくGen3接続
RTX3080 Gigabyte AORUS Masterノーマル状態
GPU：63℃
スコア：7835
低電圧状態
GPU：60℃
スコア：7692
約2％性能低下し電力は50Wほど削減し温度は3℃ダウン（ワットチェッカーだと90W近く削減）
そりゃあPL制御なんてせずにMSI Afterburner使って低電圧化させますって美味しすぎる
これ以上電力を下げることも当然可能だが、3080シリーズ内で割高なこのモデルを買った意味を相当失うのでやらない
PCケース加工前だとノーマルの状態で76℃（10月上旬の時点）、なので13℃も下がってますね
10月当時の室温は記録していませんが今と5℃もかわるまいて
PCケース改造のフロント吸気化
3か月も前になるのかPCケースファン開口増設計画終了ということで、古いPCケース（オウルテック OWL-602DIV）にファン用にいくつも穴を開けてエアフローを改善していました
終了としたのは元の状態から十分なほど冷却できるように生まれ変わったからでしたが、

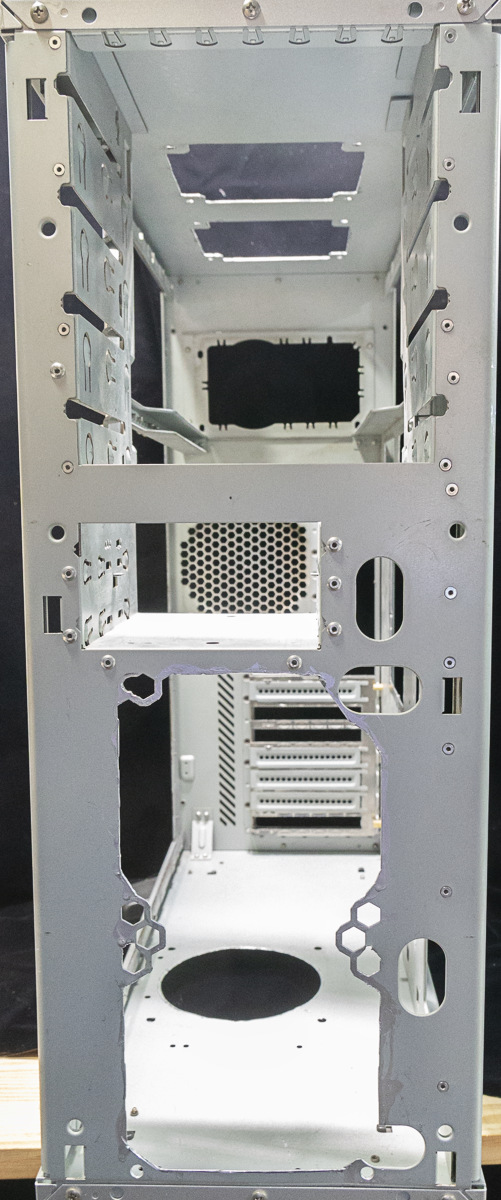

ふと3.5インチシャドウベイ取れればフロントから良い感じに空気送り込めるんじゃね？と思いついたのでリベットを取り外しました
筐体をよく見てみたら比較的容易にファンが仕込めるようにハミカム状の平面の穴が設置されておりました
なので適当にパチパチと切断して開口させました
120mmファンは2基取り付け可能でしたが固定にはワッシャーを噛ませる必要はありました
調子に乗って簡易水冷240mmのが入るかもと淡い期待をしましたが寸法的に無理でした

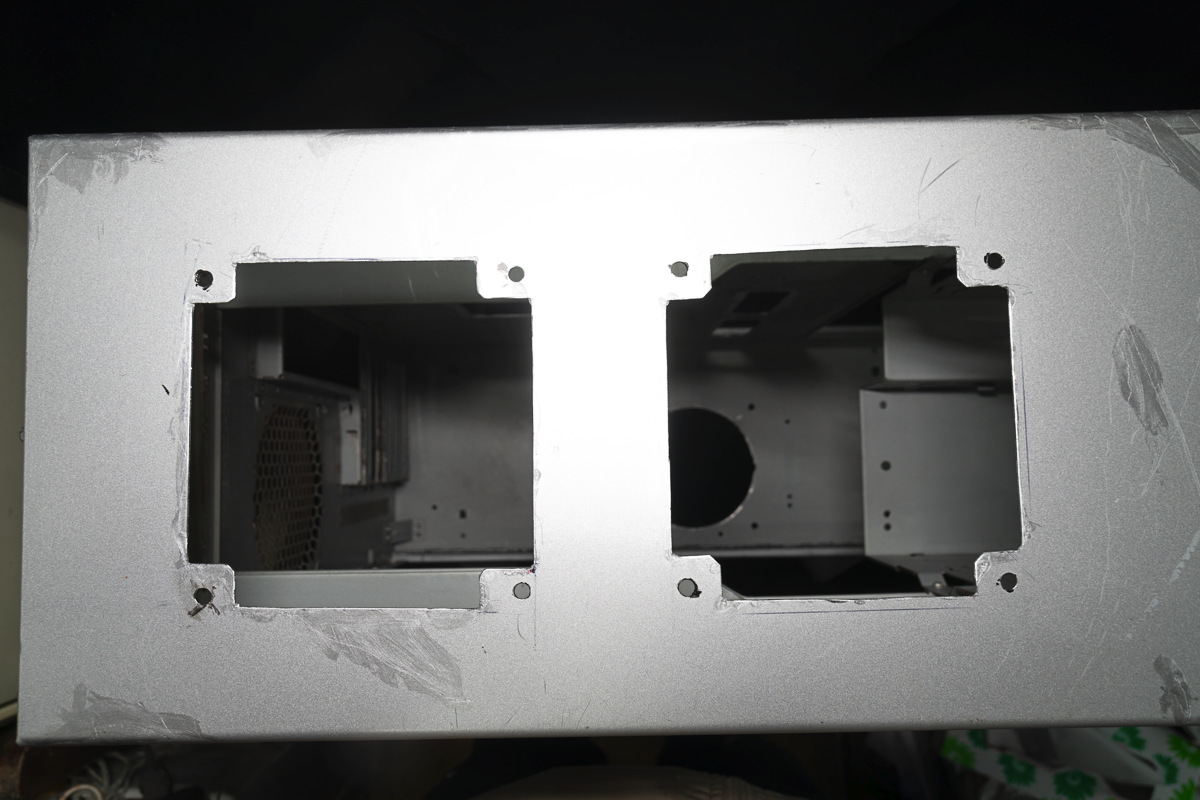

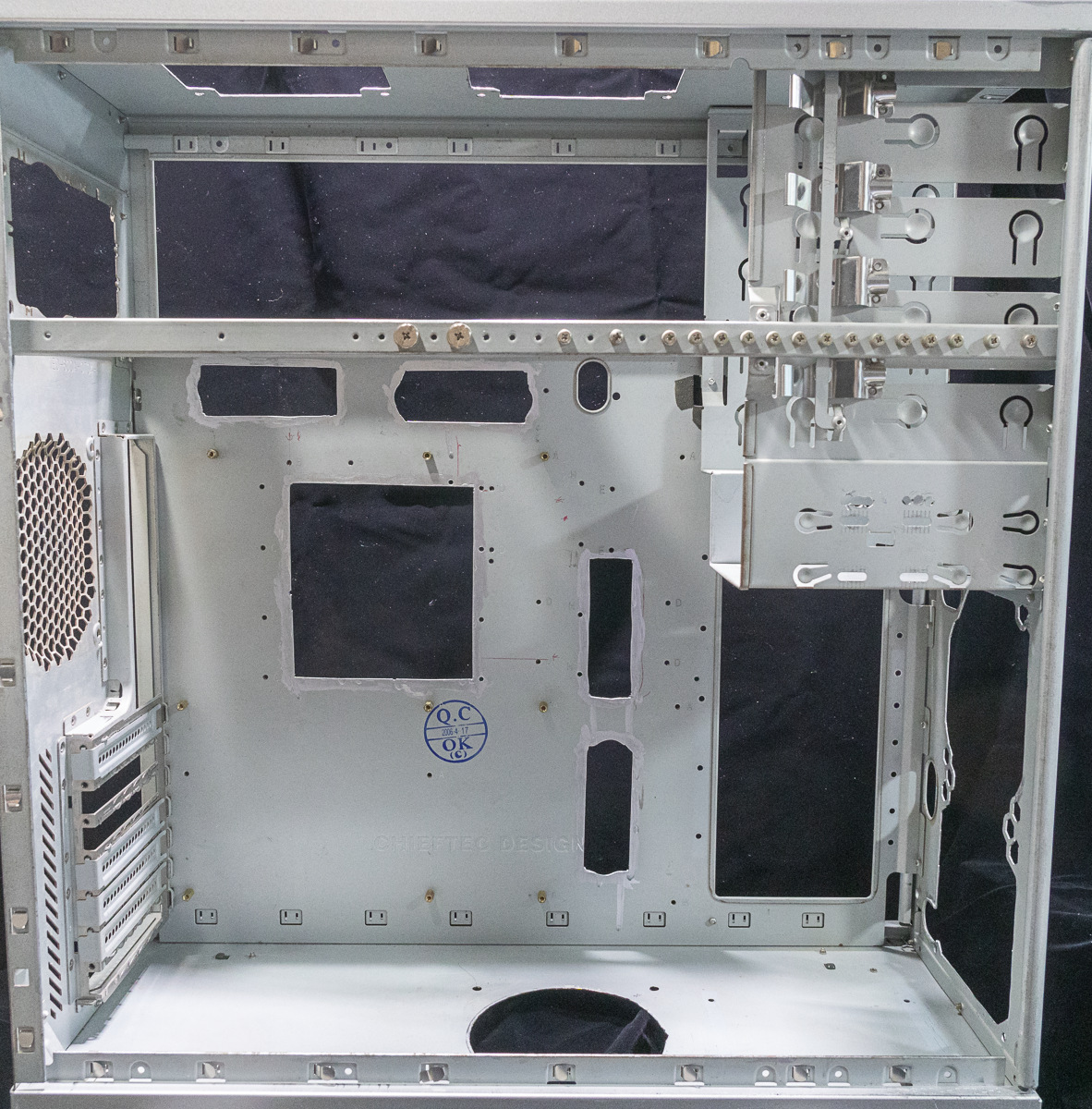

ついでに裏配線が出来るようにマザーボード周辺に4箇所穴を開けました
さらにCPU裏の開口もしておきました
切り口部分はもちろんヤスリで均してタッチアップして防錆しておきます
ファン用の開口部分は結局の所、電動ニブラーでサークルカットするよりもディスクグラインダー（GWS 7-100Eで速度最低）でカットした方が切り子処理や精度安定性が上でした
そもそも使用するファンの形状的に円にくり抜く必要がないわ
しかし天板は失敗したなぁと、連結するように開口するべきだったがサークルカットした当時にそんな考え無かったんだ
フロントパネルは超音波カッターでカットしておしまい

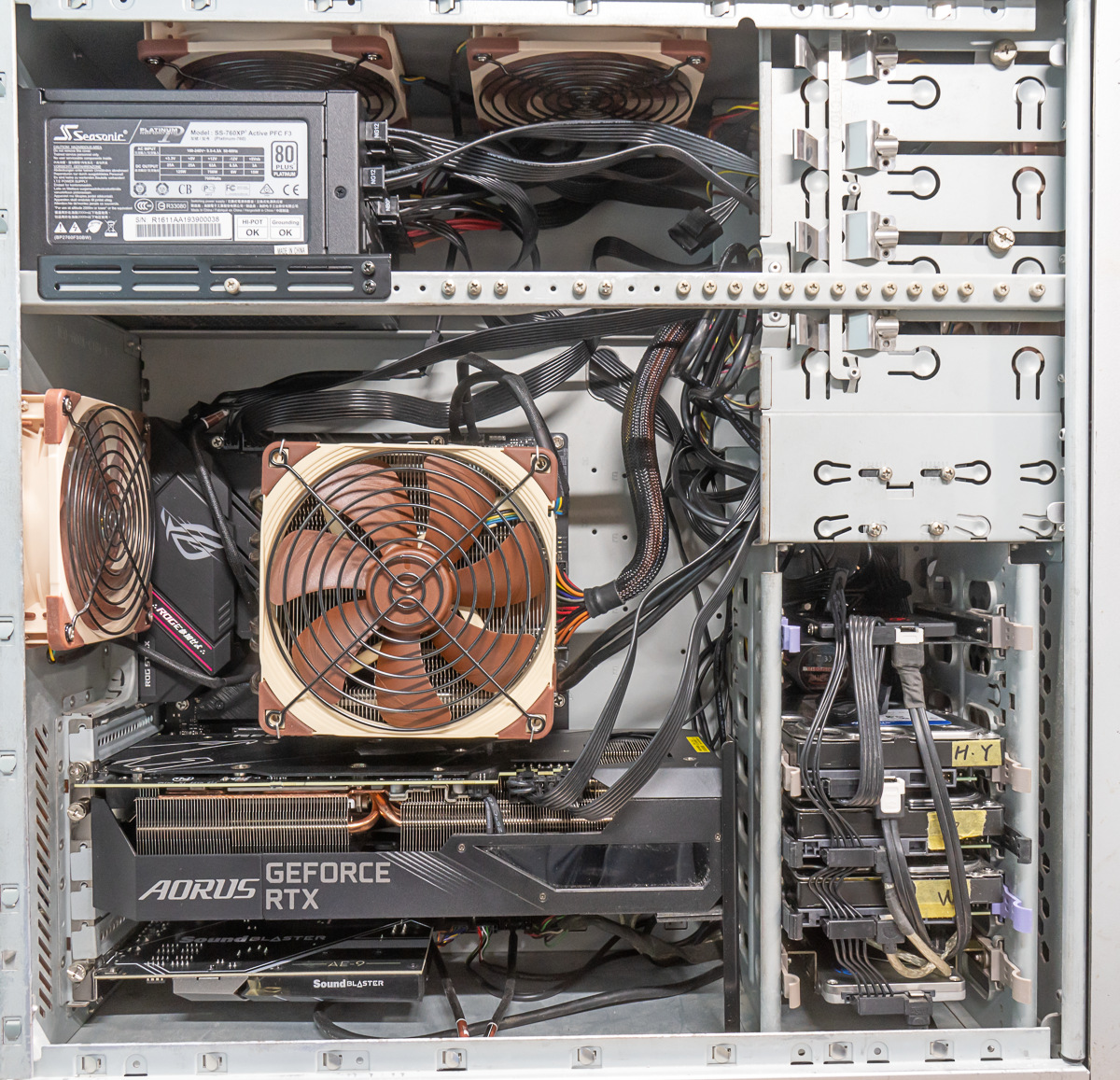

元
ケース無加工状態だったので、マザーボード側の吸気ファンはサイドパネルの90mmが2基しかなった
RTX3080でもAORUS MASTERは優秀でギリギリながらも冷えてはくれましたがね

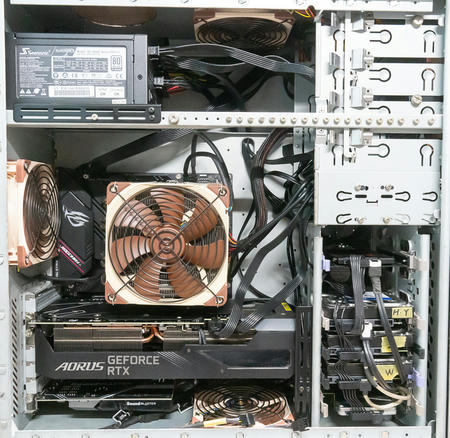

概ね仕上がり
天井に120mm排気2基の開口加工と、サイドパネルにCPU用120mm吸気とGPU用120mm吸気をそれぞれ開口、5インチベイにファンブラケットを設置して120mm排気を1基追加
劇的に冷却性能は改善しましたね

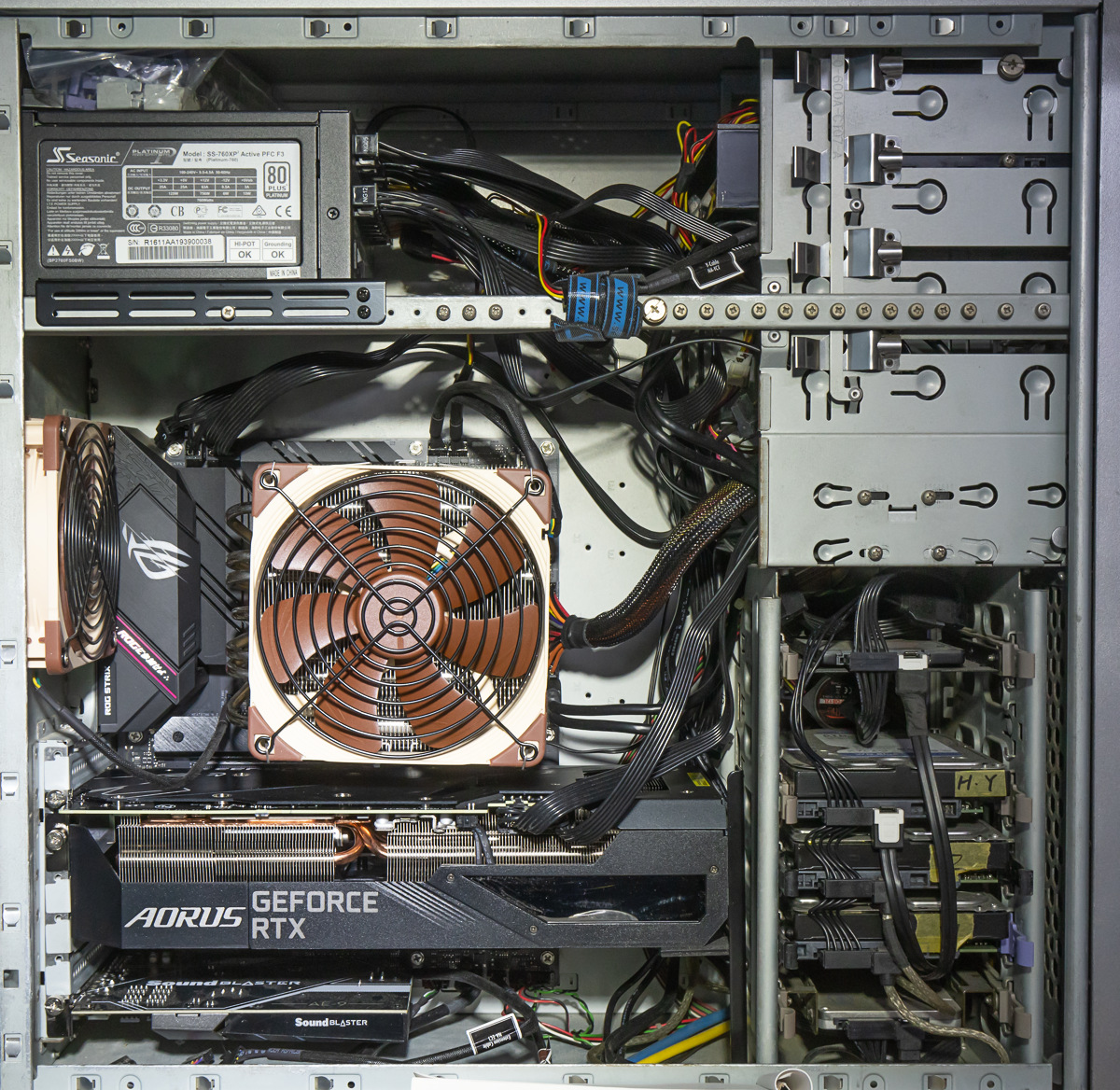

終了
天井の電源真上のファンは何の意味を成さないんじゃね？と思ってファンを外し蓋をした
外したファンは底面に吸気ファンを開口加工し移設
サイドパネルのGPU用90mmのみ排気へ変更

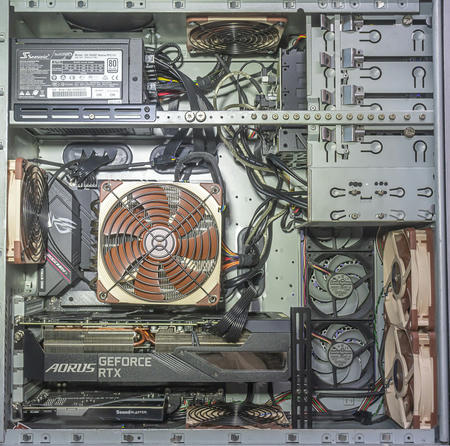

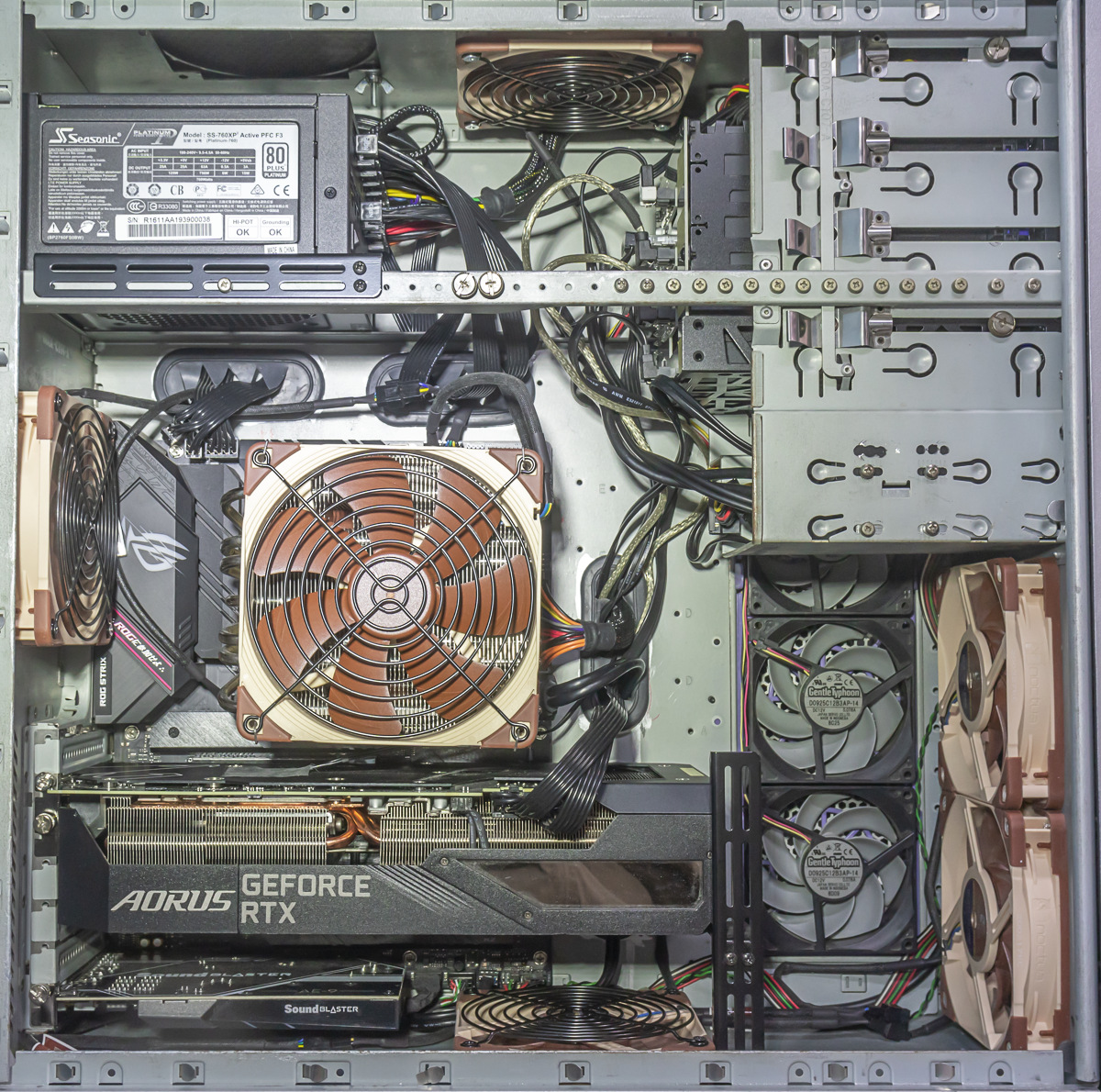

フロント吸気化
天井の電源真上の蓋は外してメッシュで通気
サイドパネルのGPU用120mmを外しメッシュで通気
5インチベイのファンブラケットと120mmファンを外し、Black Vortex MB074SP-1Bを取り付け
3.5インチシャドウベイを取り外し加工し外した二つの120mmファンを吸気とした
ついでに裏配線化
裏配線めっちゃ頑張ったが見た目大差ないな
フロント吸気化で終了時からRTX3080がアイドル時で5℃ほど、負荷時で3℃も温度が下がって苦労した甲斐はあったと思う
フロント120mm2連と3.5インチシャドウベイ用サイドパネル90mm3連の吸気は冷えっ冷えな上にトドメに底面ファンもあるからね
CPUは特に違いはない。室温21℃でOCCT回して64℃で安定
トップフローのクーラーで吸気はサイドパネルからがメインだから変わらんよなそりゃ
サイドフロー型のクーラーの導入でも十分冷える期待は出てきたのでCPU替えることがあればそのときに変更するかもしれませんが、NH-C14Sのままで温度が押さえ込めれば替える必要はないけどね
終了としたのは元の状態から十分なほど冷却できるように生まれ変わったからでしたが、
ふと3.5インチシャドウベイ取れればフロントから良い感じに空気送り込めるんじゃね？と思いついたのでリベットを取り外しました
筐体をよく見てみたら比較的容易にファンが仕込めるようにハミカム状の平面の穴が設置されておりました
なので適当にパチパチと切断して開口させました
120mmファンは2基取り付け可能でしたが固定にはワッシャーを噛ませる必要はありました
調子に乗って簡易水冷240mmのが入るかもと淡い期待をしましたが寸法的に無理でした
ついでに裏配線が出来るようにマザーボード周辺に4箇所穴を開けました
さらにCPU裏の開口もしておきました
切り口部分はもちろんヤスリで均してタッチアップして防錆しておきます
ファン用の開口部分は結局の所、電動ニブラーでサークルカットするよりもディスクグラインダー（GWS 7-100Eで速度最低）でカットした方が切り子処理や精度安定性が上でした
そもそも使用するファンの形状的に円にくり抜く必要がないわ
しかし天板は失敗したなぁと、連結するように開口するべきだったがサークルカットした当時にそんな考え無かったんだ
フロントパネルは超音波カッターでカットしておしまい
元
ケース無加工状態だったので、マザーボード側の吸気ファンはサイドパネルの90mmが2基しかなった
RTX3080でもAORUS MASTERは優秀でギリギリながらも冷えてはくれましたがね
概ね仕上がり
天井に120mm排気2基の開口加工と、サイドパネルにCPU用120mm吸気とGPU用120mm吸気をそれぞれ開口、5インチベイにファンブラケットを設置して120mm排気を1基追加
劇的に冷却性能は改善しましたね
終了
天井の電源真上のファンは何の意味を成さないんじゃね？と思ってファンを外し蓋をした
外したファンは底面に吸気ファンを開口加工し移設
サイドパネルのGPU用90mmのみ排気へ変更
フロント吸気化
天井の電源真上の蓋は外してメッシュで通気
サイドパネルのGPU用120mmを外しメッシュで通気
5インチベイのファンブラケットと120mmファンを外し、Black Vortex MB074SP-1Bを取り付け
3.5インチシャドウベイを取り外し加工し外した二つの120mmファンを吸気とした
ついでに裏配線化
裏配線めっちゃ頑張ったが見た目大差ないな
フロント吸気化で終了時からRTX3080がアイドル時で5℃ほど、負荷時で3℃も温度が下がって苦労した甲斐はあったと思う
フロント120mm2連と3.5インチシャドウベイ用サイドパネル90mm3連の吸気は冷えっ冷えな上にトドメに底面ファンもあるからね
CPUは特に違いはない。室温21℃でOCCT回して64℃で安定
トップフローのクーラーで吸気はサイドパネルからがメインだから変わらんよなそりゃ
サイドフロー型のクーラーの導入でも十分冷える期待は出てきたのでCPU替えることがあればそのときに変更するかもしれませんが、NH-C14Sのままで温度が押さえ込めれば替える必要はないけどね

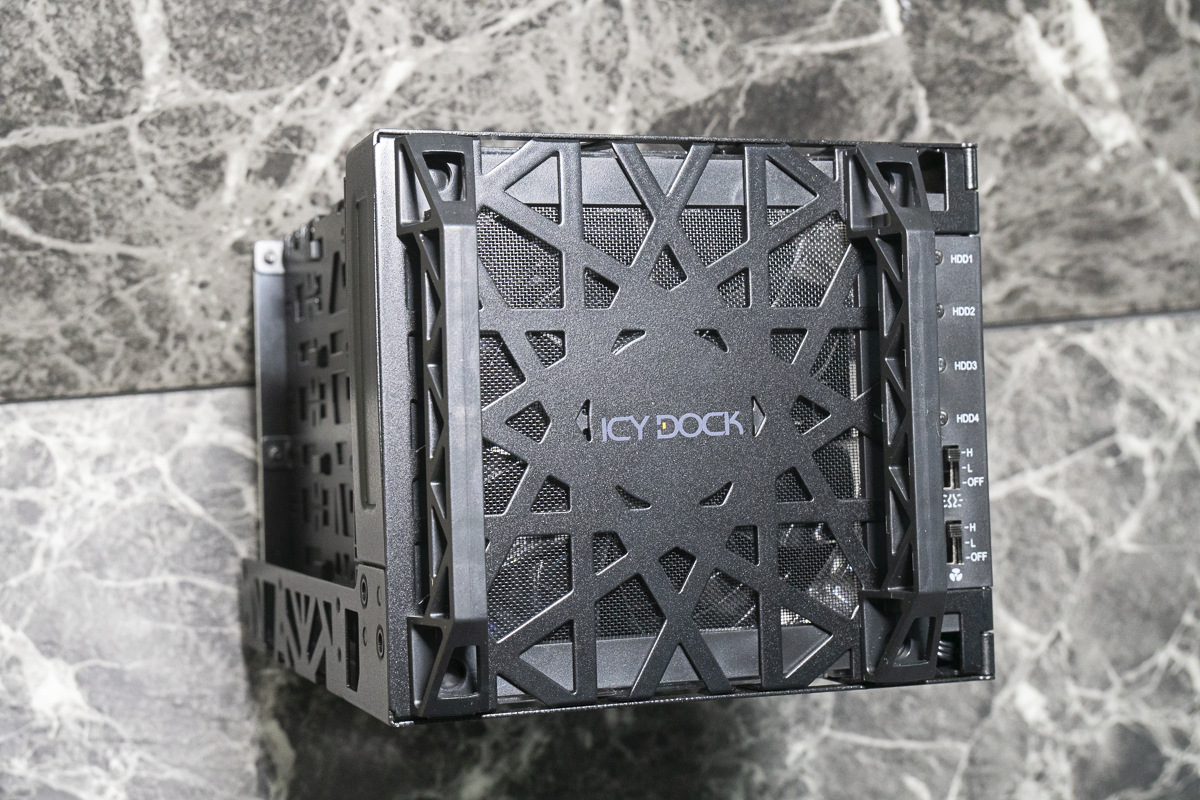

ICY DOCK Black Vortex MB074SP-1B
3.5インチシャドウベイからHDDとSSDをどかせたかったので

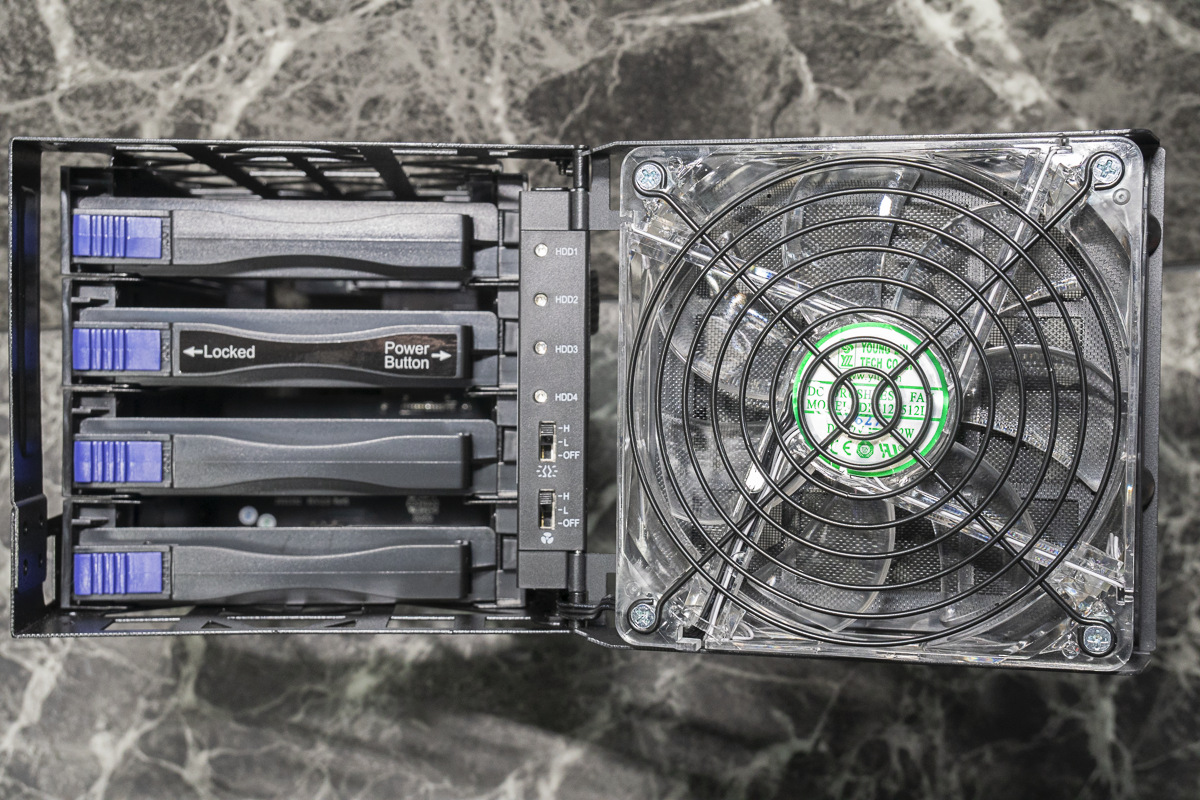

ICY DOCKの3.5インチリムバブルラックのBlack Vortex MB074SP-1Bを買いました
金属筐体で肉抜きされている割にかなりがっしりしています
5インチベイ3段に3.5インチドライブを4台搭載が可能
LED内蔵120mmファンと脱着容易なフィルターが搭載され、LED光量と速度はHIGH LOW OFFの3段階調整
独立した電源スイッチと通電LEDが搭載
ファンの変更はちょっと面倒くさいと思います
元はペリフェラル端子の単色LEDファンですがカプラー化してLED部と電源部を分けています
別のLED連動ファンにする場合は単色LEDタイプのファンならいけるでしょうね
LEDなしファンにする場合だと連動LEDは諦めるか別途用意してあげるかですかね

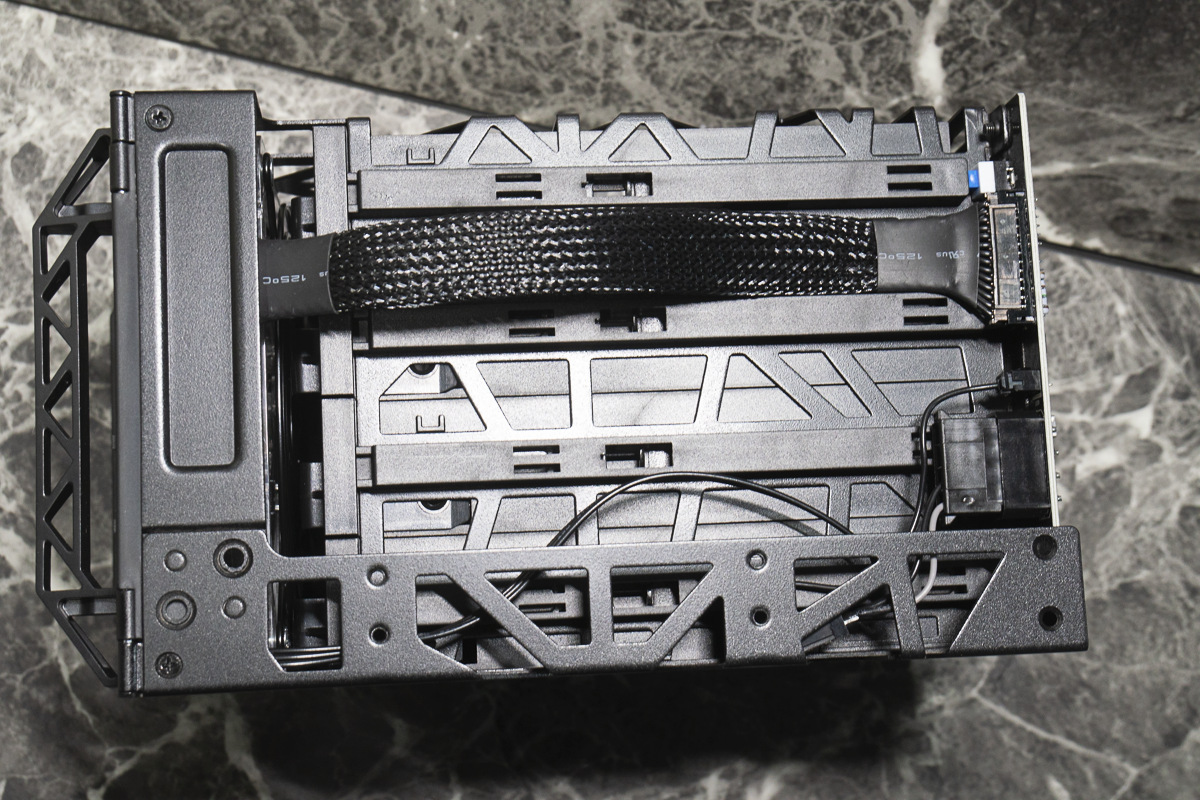

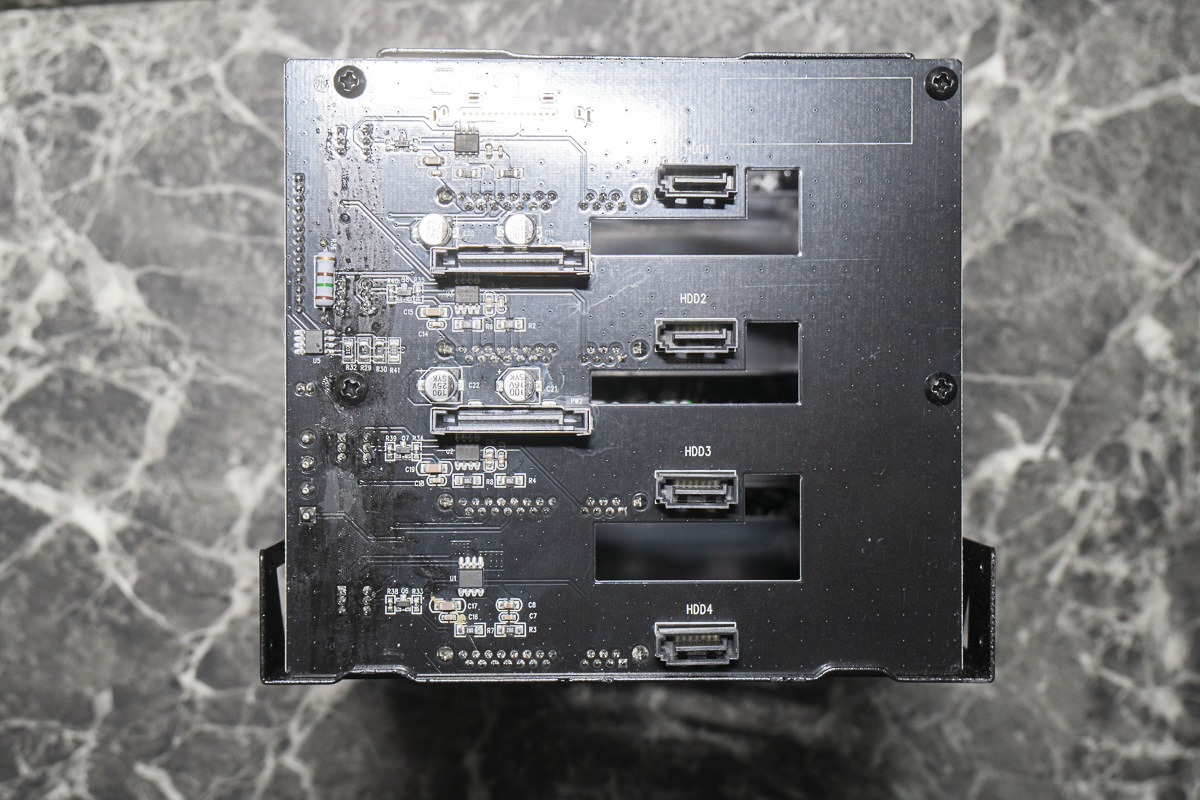

SATA電源は2本だけで4台分賄えるように設計されております
SATA電源コネクタもSATA信号コネクタも全て逆設置なのは何故なんだろう。ケーブルがストレートタイプなら困らないが下L型だから非常に面倒
ICY DOCKの3.5インチリムバブルラックのBlack Vortex MB074SP-1Bを買いました
金属筐体で肉抜きされている割にかなりがっしりしています
5インチベイ3段に3.5インチドライブを4台搭載が可能
LED内蔵120mmファンと脱着容易なフィルターが搭載され、LED光量と速度はHIGH LOW OFFの3段階調整
独立した電源スイッチと通電LEDが搭載
ファンの変更はちょっと面倒くさいと思います
元はペリフェラル端子の単色LEDファンですがカプラー化してLED部と電源部を分けています
別のLED連動ファンにする場合は単色LEDタイプのファンならいけるでしょうね
LEDなしファンにする場合だと連動LEDは諦めるか別途用意してあげるかですかね
SATA電源は2本だけで4台分賄えるように設計されております
SATA電源コネクタもSATA信号コネクタも全て逆設置なのは何故なんだろう。ケーブルがストレートタイプなら困らないが下L型だから非常に面倒
No Image
20H2へ更新
Windows10のバージョンを1909から20H2へ手動更新しました
いつまで経っても更新プログラムに現れなかったからね
トラブルなく更新しましたが
やはりRyzen Masterのインストールは出来ない
一度もインストールしたことないのに既に新しいの入ってるからインストール中止するね的な警告が出る
レジストリでRyzen Master関連を探してもやっぱりないしどういうことなの
これもうOSの再セットアップするしかなさそう
しかしそこまでしてインストールする気は無い
それほど遠くないうちに行うzen3導入に向けての準備だったがいちいちUEFIからOC関係設定するしかなさそう
3300Xはそうしたしそれでいいやそうしよう
いつまで経っても更新プログラムに現れなかったからね
トラブルなく更新しましたが
やはりRyzen Masterのインストールは出来ない
一度もインストールしたことないのに既に新しいの入ってるからインストール中止するね的な警告が出る
レジストリでRyzen Master関連を探してもやっぱりないしどういうことなの
これもうOSの再セットアップするしかなさそう
しかしそこまでしてインストールする気は無い
それほど遠くないうちに行うzen3導入に向けての準備だったがいちいちUEFIからOC関係設定するしかなさそう
3300Xはそうしたしそれでいいやそうしよう

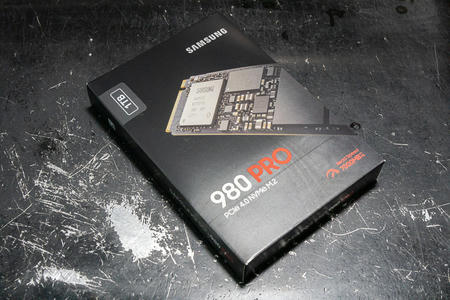

SAMSUNG 980PRO 1TB M.2SSDの導入
M.2SSDのSAMSUNG MZ-V8P1T0B/IT 980PRO 1TBを買ってきました
PCI Express 4.0×4駆動するコンシューマー向け単体SSDとしては最速クラスのM.2SSD
ランダム速度が他のPCIe4.0×4のM.2SSDよりも早いとのこと
片面実装ですので、マザーボードによっては取り付けの際にはマザーボード付属のゴムパッドをマザーボードの所定の位置へ取り付けておく必要があります
PCI Express 4.0×4駆動は爆熱なのでヒートスプレッダが取り付けられています
取り付け後の反りや割れ防止にも一役買っているかもしれません
ASUS ROG STRIX B550-F GAMINGだとM.2スロットは2箇所ありますが、このCPU直下のM.2スロット_1がPCIe4.0×4駆動が可能で排他仕様が一切無いスロットになります
スロット_2はPCIe3.0×4駆動までで、SATAポート5と6との排他仕様になります
ヒートシンクにはサーマルパッドが貼られていますので保護フィルムを外します
あと写真には写しませんでしたが、前述したとおり片面実装M.2SSDなのでマザーボード付属の四角い小さいゴムパッドを所定の位置へ1つ貼ることを忘れずに
M.2SSDを留めるためのネジはマザーボードに付属していると思います
980PROはCドライブ用に買ったのでクローン化
定番のベンチマークを取ってみました
速すぎる
ランダムアクセス速度はCPUの性能を上げれば上がるという話しをチラホラ聞きますね
発熱に関してですが
980PROは2箇所に温度センサーがあるようです。メモリチップとメモリコントローラー
室温23℃でベンチ時の一番熱いときでもメモリチップが41℃、メモリコントローラーが49℃止まりですか
マザーボードにヒートシンクがあって、エアフローがマザーボードを冷やす感じになっているからか
4年前に導入したSanDisk SDSSDXPS480Gとの入れ替えですが、明確な体感差は今のところないです
PCI Express 4.0×4駆動するコンシューマー向け単体SSDとしては最速クラスのM.2SSD
ランダム速度が他のPCIe4.0×4のM.2SSDよりも早いとのこと
片面実装ですので、マザーボードによっては取り付けの際にはマザーボード付属のゴムパッドをマザーボードの所定の位置へ取り付けておく必要があります
PCI Express 4.0×4駆動は爆熱なのでヒートスプレッダが取り付けられています
取り付け後の反りや割れ防止にも一役買っているかもしれません
ASUS ROG STRIX B550-F GAMINGだとM.2スロットは2箇所ありますが、このCPU直下のM.2スロット_1がPCIe4.0×4駆動が可能で排他仕様が一切無いスロットになります
スロット_2はPCIe3.0×4駆動までで、SATAポート5と6との排他仕様になります
ヒートシンクにはサーマルパッドが貼られていますので保護フィルムを外します
あと写真には写しませんでしたが、前述したとおり片面実装M.2SSDなのでマザーボード付属の四角い小さいゴムパッドを所定の位置へ1つ貼ることを忘れずに
M.2SSDを留めるためのネジはマザーボードに付属していると思います
980PROはCドライブ用に買ったのでクローン化
定番のベンチマークを取ってみました
速すぎる
ランダムアクセス速度はCPUの性能を上げれば上がるという話しをチラホラ聞きますね
発熱に関してですが
980PROは2箇所に温度センサーがあるようです。メモリチップとメモリコントローラー
室温23℃でベンチ時の一番熱いときでもメモリチップが41℃、メモリコントローラーが49℃止まりですか
マザーボードにヒートシンクがあって、エアフローがマザーボードを冷やす感じになっているからか
4年前に導入したSanDisk SDSSDXPS480Gとの入れ替えですが、明確な体感差は今のところないです
