Ryzen9 5900Xに交換

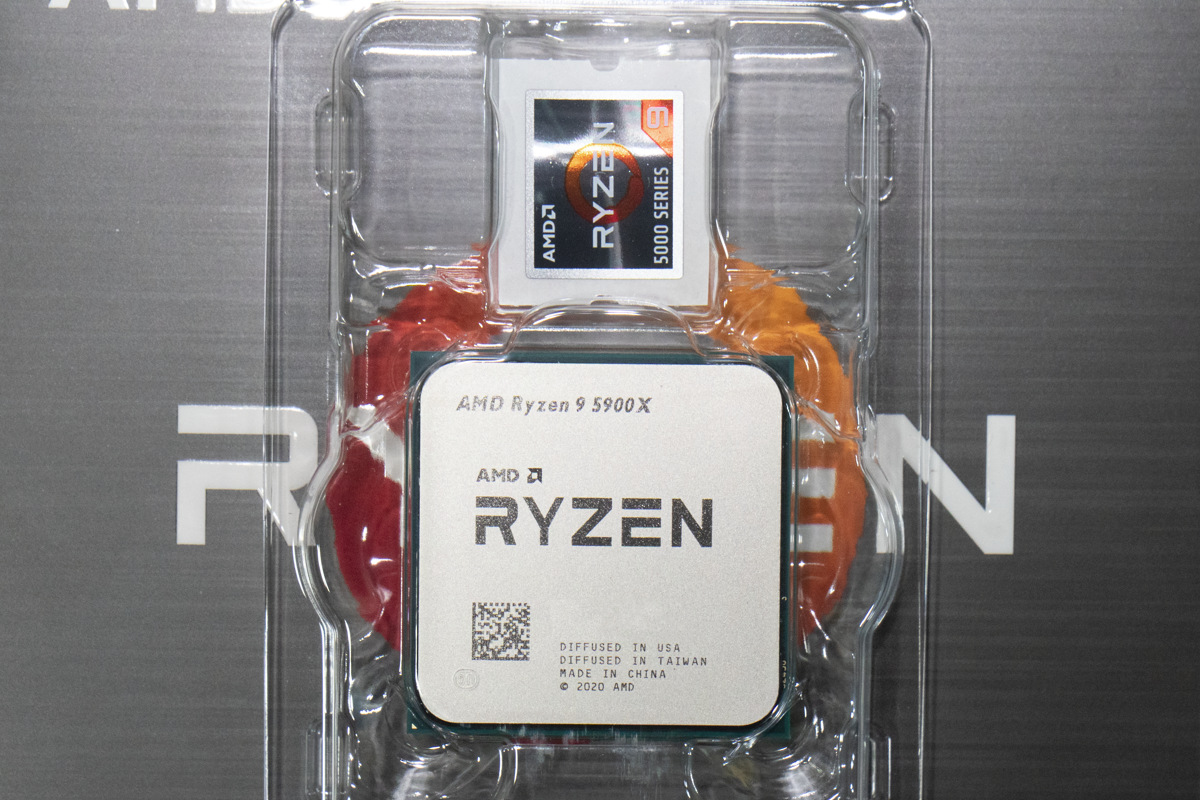

Ryzen3 3300XからRyzen9 5900Xへ交換しました
10日にあちこちのショップで5900Xの入荷があったという確かな情報があったので買ってきました
これ逃したら次はいつ入荷するのか全く分からないからね。前回は年末だったっけか
3300Xでも殆どの場面で困る事態にはなっていなかったのですが、youtubeのニコニコ風コメント表示した状態で同接が非常に多い生放送視聴でかなり重くなる場面が結構あってどうしたものかとずっと思っていました

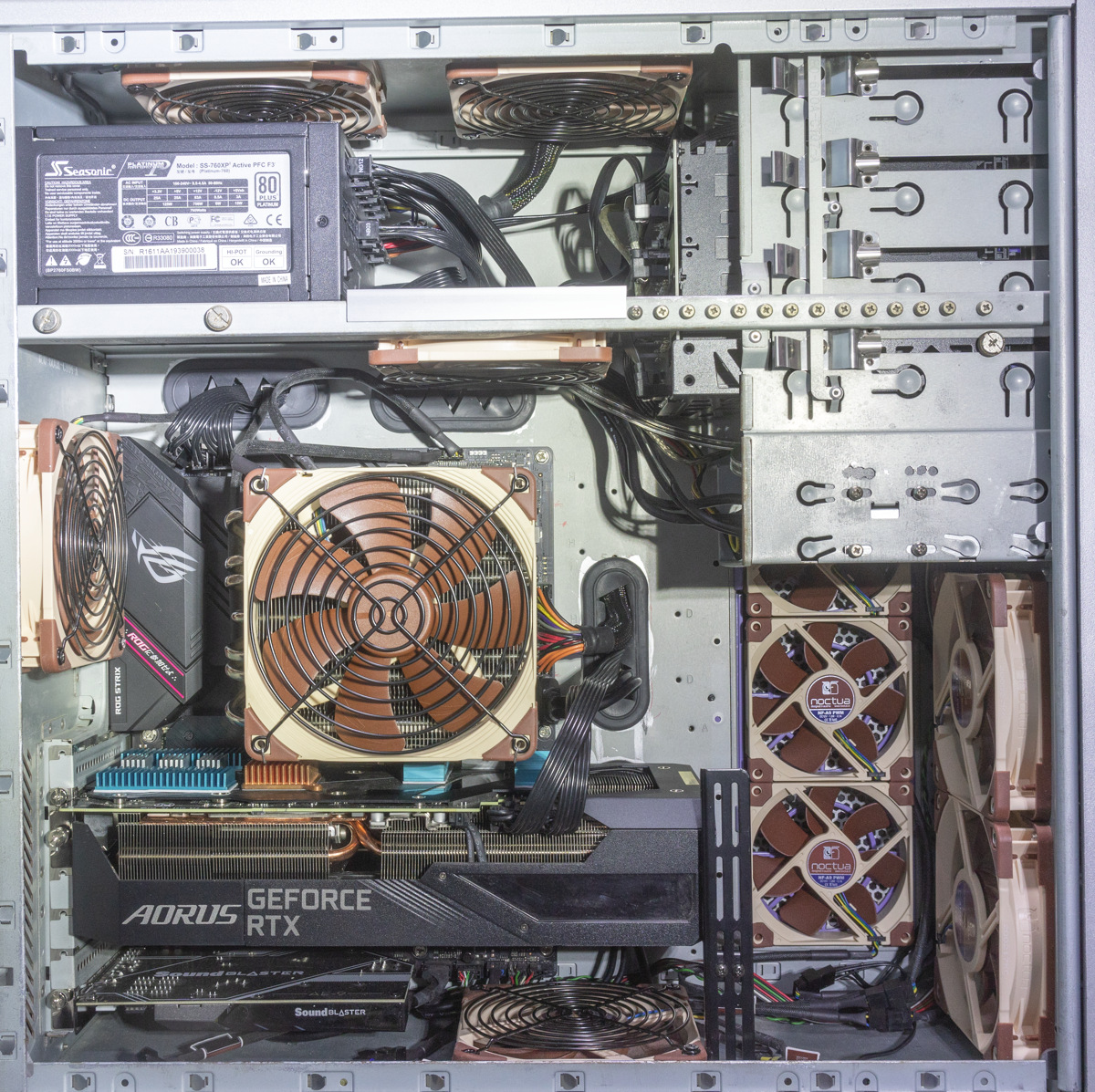

CPUクーラーはNoctuaのトップフロー型NH-C14Sのまま変更なしなので見た目に変化なし
グリスは付属のNoctuaのグリスでしたがスッポンはせずあっさり外れました
5900Xのグリスは猫グリス｢SMZ-01R｣です。これも柔らかめでスッポンしにくいらしいという理由
CPU交換のついでに一部のSATAケーブルを交換して配線の取り回しをスマートにしました

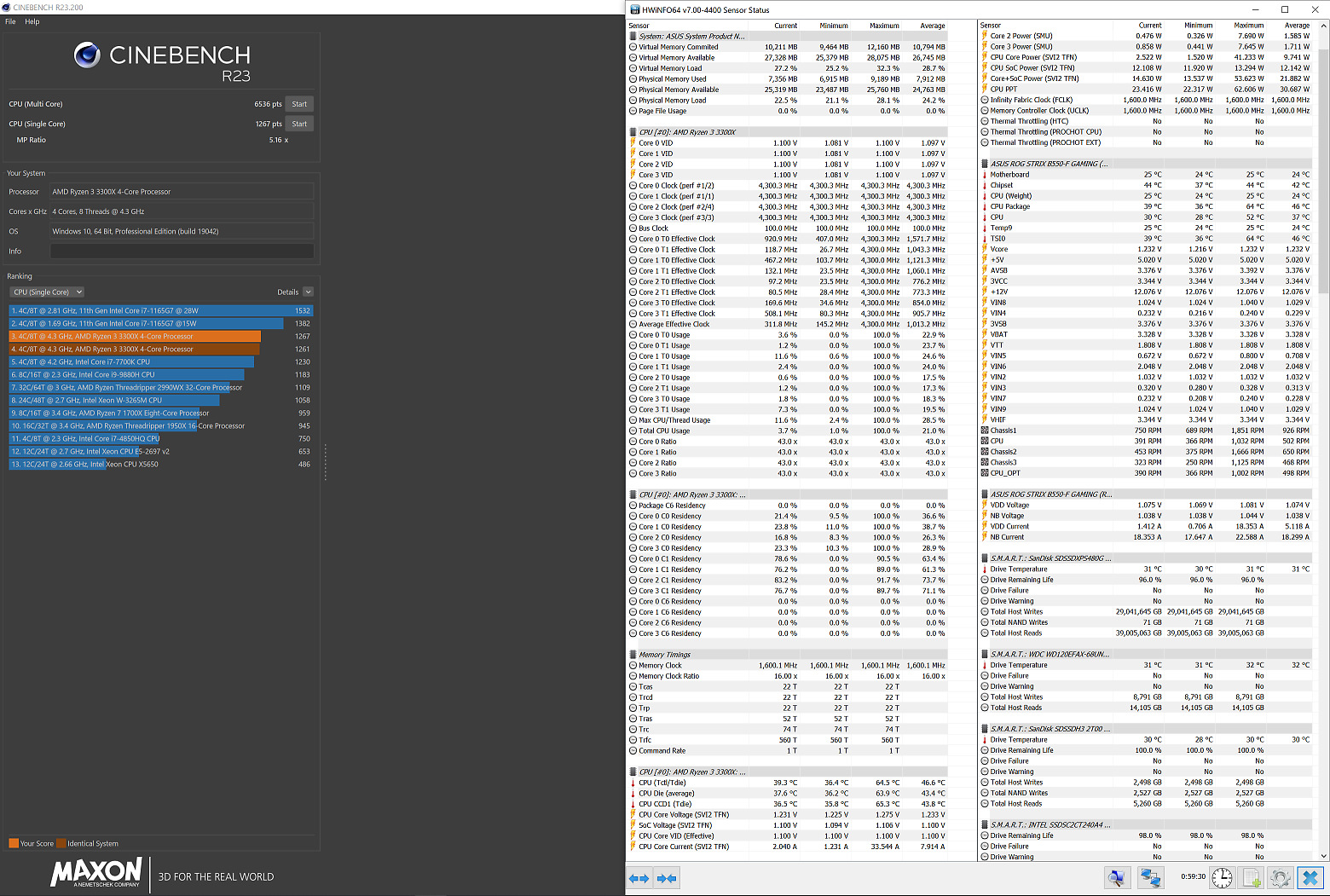

CHINE BENCH R23の比較
室温は20℃です
CPU：Ryzen 3 3300X 4.3GHz 1.23125V
マルチ：6536pts
シングル：1267pts
MP Ratio：5.16x

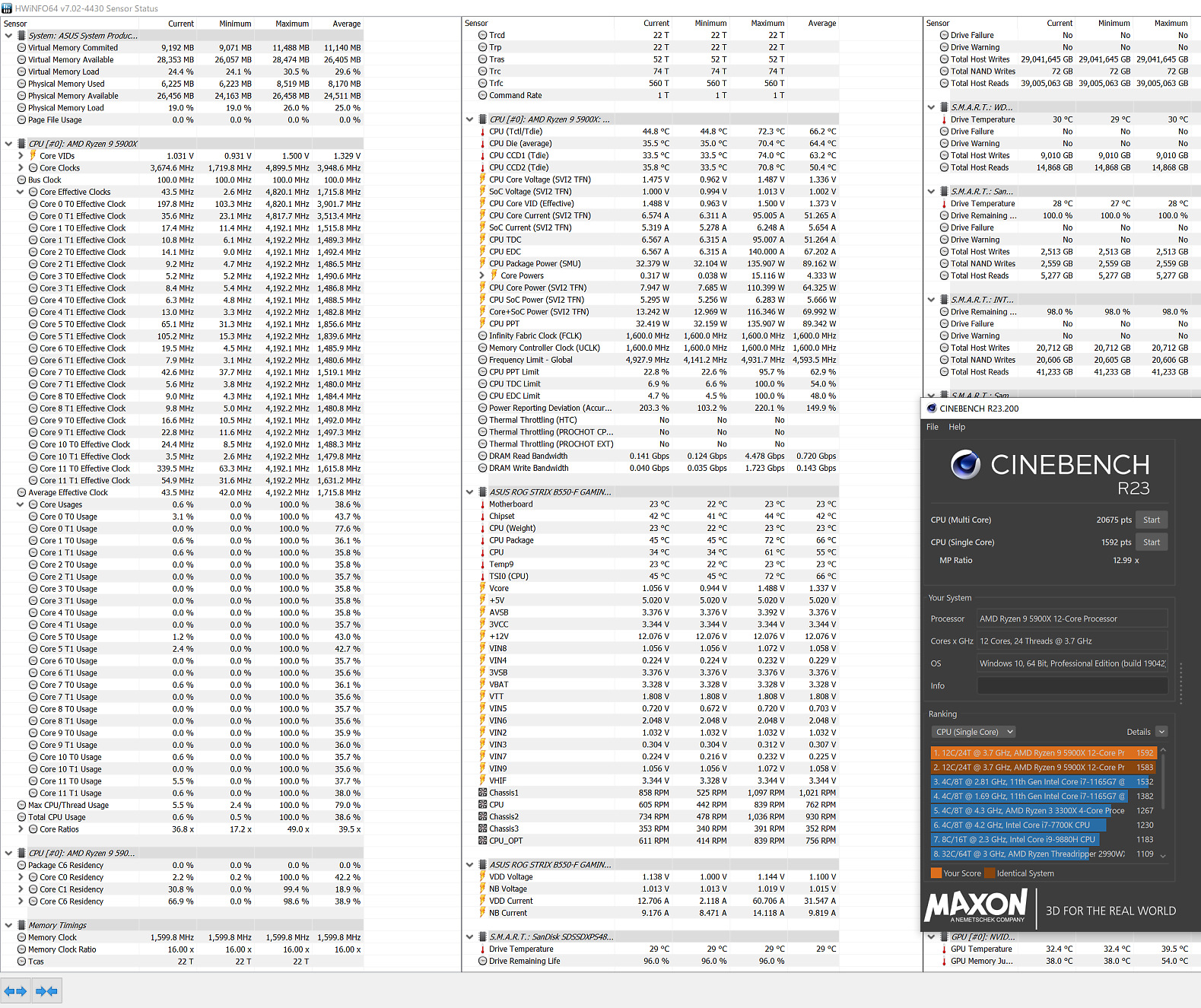

CPU：Ryzen 9 5900X デフォルトTDP105W
マルチ：20675pts
シングル：1592pts
MP Ratio：12.99x
とまあ爆上げです
4コア8スレッドから12コア24スレッドですからね
まあ･･･温度も消費電力も爆上げですが
ecoモード（TDP65Wモード）にしてみました

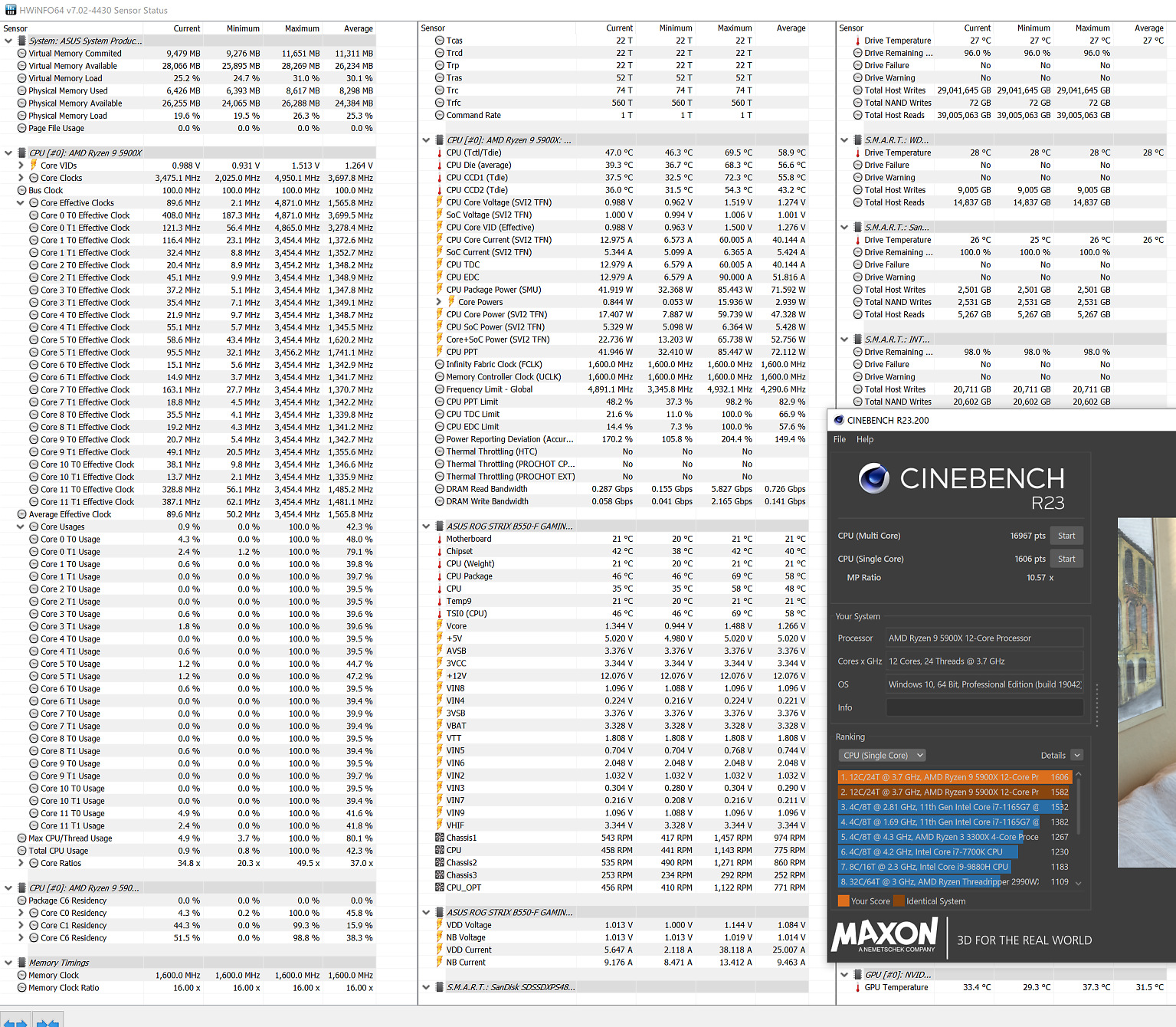

CPU：Ryzen 9 5900X ecoモードTDP65W
マルチ：16967pts
シングル：1606pts
MP Ratio：10.57x
ecoモードにするとシングルが上がるのが普通らしいですが、マルチは18％も下がっていますね
その代わり消費電力やマルチ時の温度は非常に扱いやすいです
どちらがいいのか悩みどころですねえ
体感的に今のところ差がある場面には合っていないのでecoモードでも悪くないんですが、18％もマルチ性能を犠牲にしているのがネック
現状はデフォルトでしょうか
PBOを使わず従来のOC設定でもやってみました

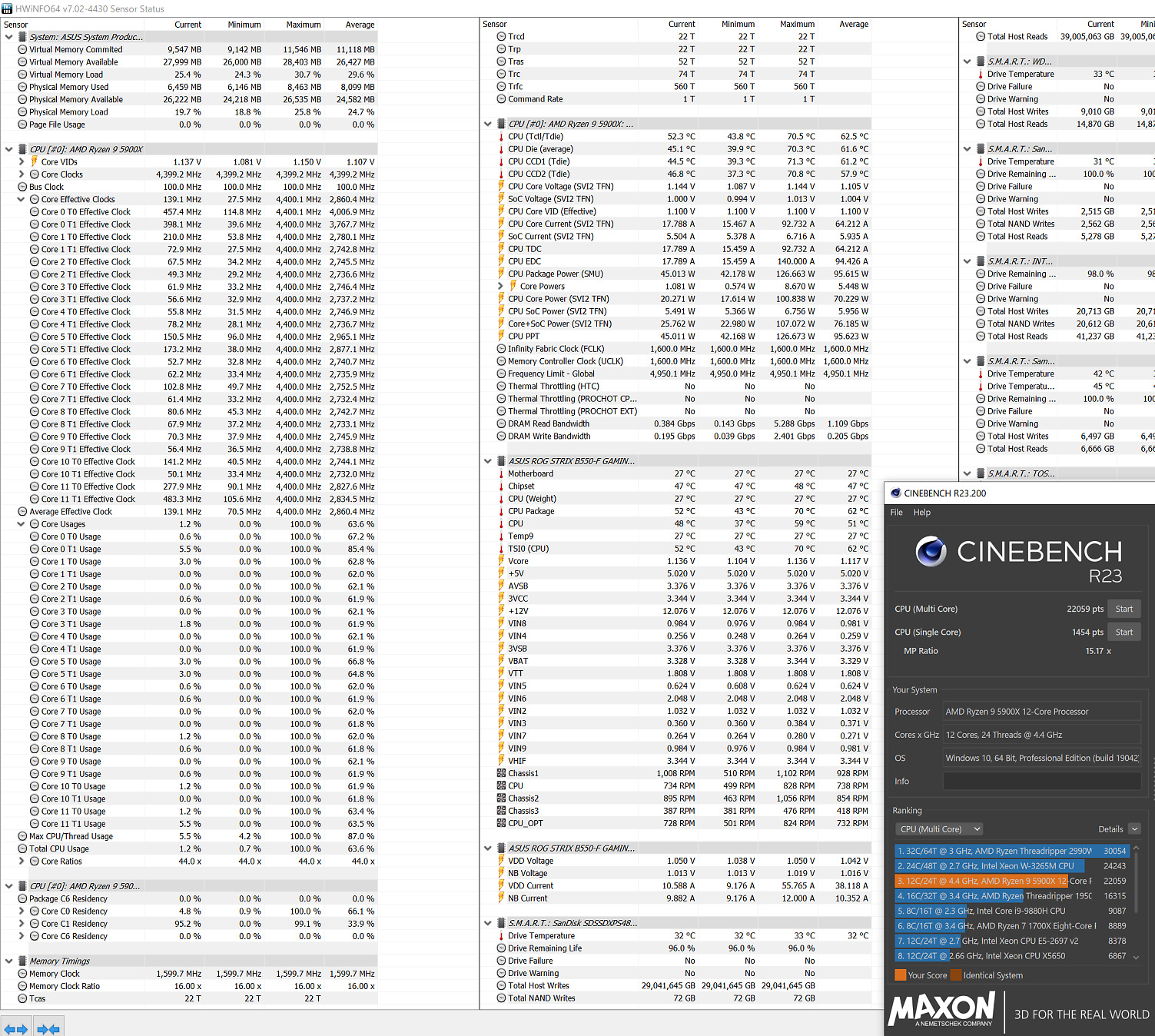

CPU：Ryzen 9 5900X （Vcore：1.150V、4.4GHz）
マルチ：22059pts
シングル：1454pts
MP Ratio：15.17x
全コアが最大4.4GHz駆動するのでマルチは爆上げしますが、シングルは4.4GHzしかいかないため爆下げですね
それでも前世代の3900Xのシングルよりは上のようですが
シングル性能がメインなZen3なところがあるから微妙かな
R23は完走しましたがOCCTを掛けての動作チェックまではしていません
PBO2でCurve Optimizerを軽く設定
室温19℃

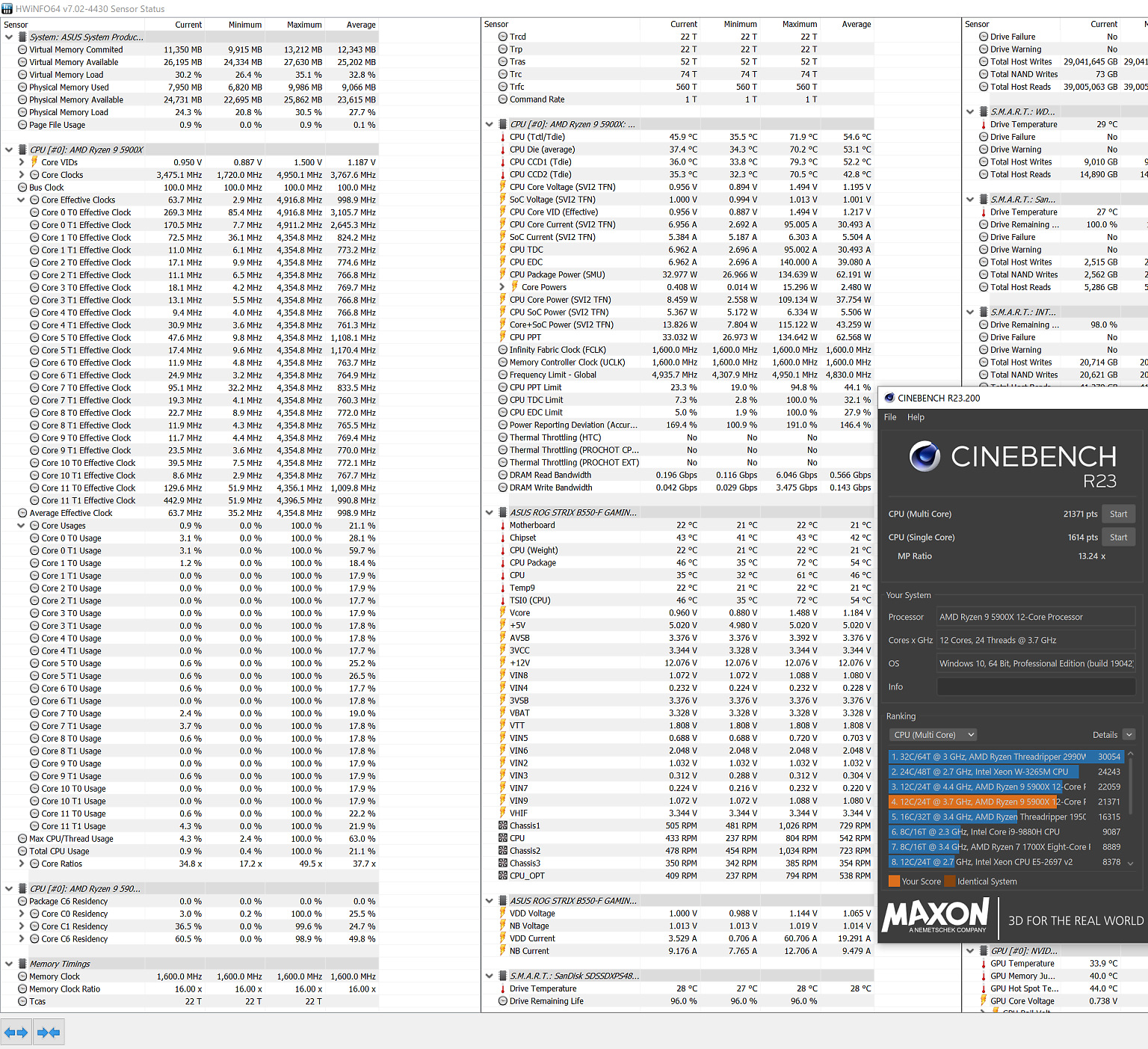

CPU：Ryzen 9 5900X （Curve Optimizer：All Core Negative 30）
マルチ：21371pts
シングル：1614pts
MP Ratio：13.24x
デフォルトよりもマルチもシングルも上がりました
VcoreはMAX1.5Vと同じながらも周波数微増してますからね
室温から考えるとCPU温度はトントンでしょうかね
性能的にはこれが好みと言ってもいい感じ

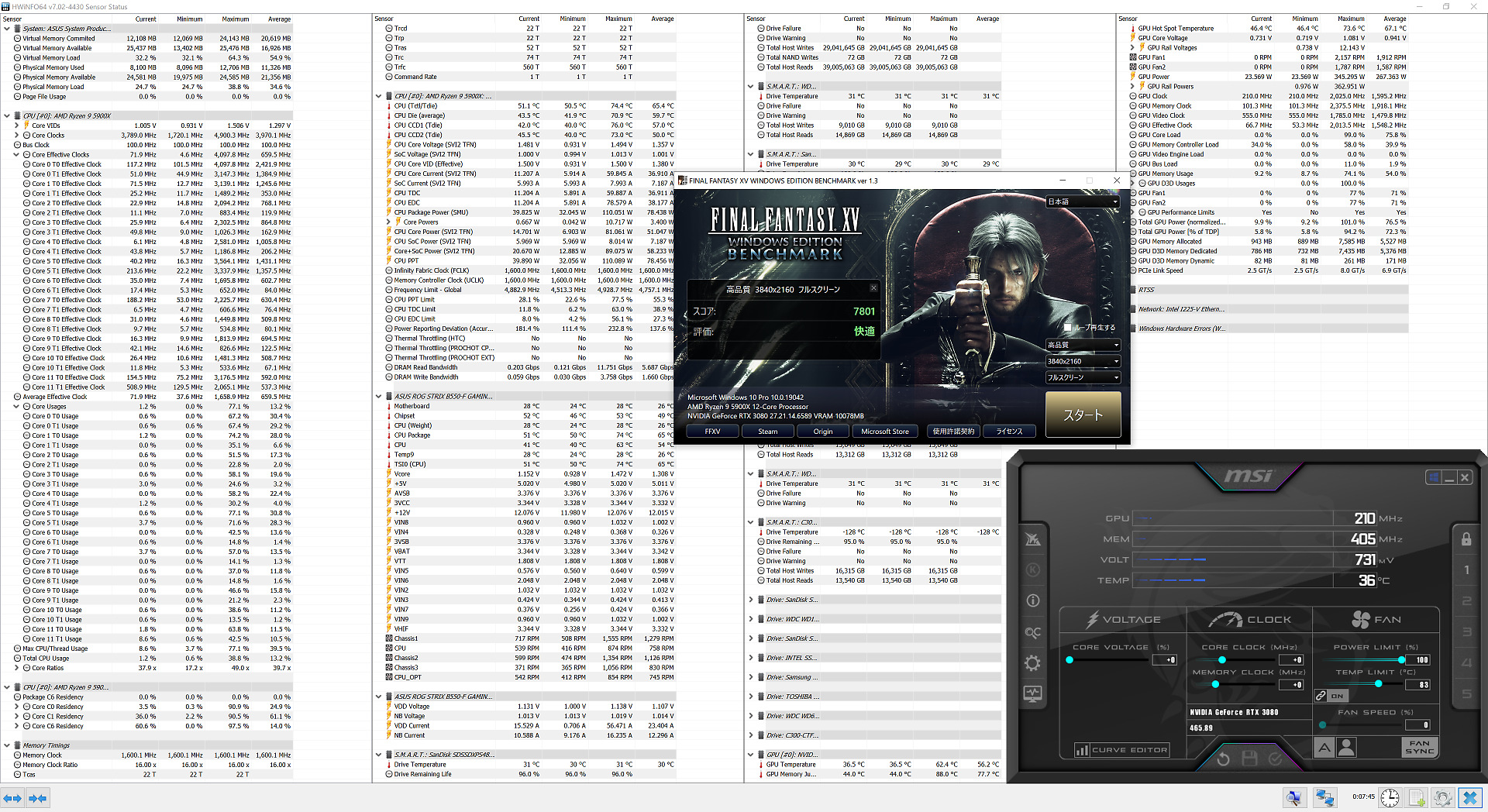

FF15ベンチもやってみました
こちらのみ室温は22.5℃です
CPU：Ryzen 9 5900X デフォルト
GPU：Geforce RTX3080 AORUS MASTER rev1.0 デフォルト
スコア：7801
消費電力はワットチェッカー読みで最大値560W弱
4Kじゃ3300Xのときと変わらんですね
実際はRTX3080に関しては低電圧化させ5％性能減らして100Wほど削減して運用します
なので電源も750Wでもまあ余裕。高騰化しまくってる高級電源に慌てて買い換える必要がないのです
FF15ベンチ以外にも手持ちの4Kゲームだとやはり3300Xとの違いは殆ど見られず予想どおりの結果でした
3年以上前のSeasonic電源とRTX3080/3090との組み合わせではPCが落ちやすいという話しもちらほらありますがうちでは全く落ちないんですよね
AORUS MASTERのおかげなんですかね？サーマルパッドの設置と品質が本当に残念
肝心のyoutubeですがecoモードでも劇的に改善しておりました
10日にあちこちのショップで5900Xの入荷があったという確かな情報があったので買ってきました
これ逃したら次はいつ入荷するのか全く分からないからね。前回は年末だったっけか
3300Xでも殆どの場面で困る事態にはなっていなかったのですが、youtubeのニコニコ風コメント表示した状態で同接が非常に多い生放送視聴でかなり重くなる場面が結構あってどうしたものかとずっと思っていました
CPUクーラーはNoctuaのトップフロー型NH-C14Sのまま変更なしなので見た目に変化なし
グリスは付属のNoctuaのグリスでしたがスッポンはせずあっさり外れました
5900Xのグリスは猫グリス｢SMZ-01R｣です。これも柔らかめでスッポンしにくいらしいという理由
CPU交換のついでに一部のSATAケーブルを交換して配線の取り回しをスマートにしました
CHINE BENCH R23の比較
室温は20℃です
CPU：Ryzen 3 3300X 4.3GHz 1.23125V
マルチ：6536pts
シングル：1267pts
MP Ratio：5.16x
CPU：Ryzen 9 5900X デフォルトTDP105W
マルチ：20675pts
シングル：1592pts
MP Ratio：12.99x
とまあ爆上げです
4コア8スレッドから12コア24スレッドですからね
まあ･･･温度も消費電力も爆上げですが
ecoモード（TDP65Wモード）にしてみました
CPU：Ryzen 9 5900X ecoモードTDP65W
マルチ：16967pts
シングル：1606pts
MP Ratio：10.57x
ecoモードにするとシングルが上がるのが普通らしいですが、マルチは18％も下がっていますね
その代わり消費電力やマルチ時の温度は非常に扱いやすいです
どちらがいいのか悩みどころですねえ
体感的に今のところ差がある場面には合っていないのでecoモードでも悪くないんですが、18％もマルチ性能を犠牲にしているのがネック
現状はデフォルトでしょうか
PBOを使わず従来のOC設定でもやってみました
CPU：Ryzen 9 5900X （Vcore：1.150V、4.4GHz）
マルチ：22059pts
シングル：1454pts
MP Ratio：15.17x
全コアが最大4.4GHz駆動するのでマルチは爆上げしますが、シングルは4.4GHzしかいかないため爆下げですね
それでも前世代の3900Xのシングルよりは上のようですが
シングル性能がメインなZen3なところがあるから微妙かな
R23は完走しましたがOCCTを掛けての動作チェックまではしていません
PBO2でCurve Optimizerを軽く設定
室温19℃
CPU：Ryzen 9 5900X （Curve Optimizer：All Core Negative 30）
マルチ：21371pts
シングル：1614pts
MP Ratio：13.24x
デフォルトよりもマルチもシングルも上がりました
VcoreはMAX1.5Vと同じながらも周波数微増してますからね
室温から考えるとCPU温度はトントンでしょうかね
性能的にはこれが好みと言ってもいい感じ
FF15ベンチもやってみました
こちらのみ室温は22.5℃です
CPU：Ryzen 9 5900X デフォルト
GPU：Geforce RTX3080 AORUS MASTER rev1.0 デフォルト
スコア：7801
消費電力はワットチェッカー読みで最大値560W弱
4Kじゃ3300Xのときと変わらんですね
実際はRTX3080に関しては低電圧化させ5％性能減らして100Wほど削減して運用します
なので電源も750Wでもまあ余裕。高騰化しまくってる高級電源に慌てて買い換える必要がないのです
FF15ベンチ以外にも手持ちの4Kゲームだとやはり3300Xとの違いは殆ど見られず予想どおりの結果でした
3年以上前のSeasonic電源とRTX3080/3090との組み合わせではPCが落ちやすいという話しもちらほらありますがうちでは全く落ちないんですよね
AORUS MASTERのおかげなんですかね？サーマルパッドの設置と品質が本当に残念
肝心のyoutubeですがecoモードでも劇的に改善しておりました
No Image
Resizable barへの対応
AMDのSmart Access Memoryと同等の機能をNvidiaでもResizable barという名称で搭載してきたという話し
一言で言えばCPUとGPU間のデータ転送を64bit化し速度を上げグラフィックス性能を向上させた技術とのこと
対応するCPUとマザーボードとビデオカードが必要
使用するためには
マザーボードの対応BIOSへの更新と設定の有効化
ビデオカードの対応BIOS（VBIOS）への更新
ビデオカードの対応ドライバーへの更新作業が必要
私の環境は
Ryzen3 3300X
ASUS ROG STRIX B550-F GAMING
GIGABYTE RTX3080 AORUS MASTER rev1.0
という環境なのでResizable bar機能解放条件は整っております（Zen2でも対応しました）
ROG STRIX B550-F GAMINGだとBIOSバージョン 2003から対応しています（2006はβなので導入しなかった）
RTX3080 AORUS MASTER gen1.0だとF4バージョンにて対応しております（F11、F21、F31、F41は意味わかんないので無視）
ドライバーはGeforce 465.89にて対応
そしてマザーボードの設定はUEFIの右上にショートカットが出来ているのでそこ押せば自動で有効にしてくれるようです
手動でやりたいのならば以下の通り、
PCI Subsystem setting内のAbove 4G Decodingを有効にするとRe-Size BAR supportという項目が現れますので自動に設定します
実際に有効になっているかはNvidiaのコントロールパネルのヘルプのシステム情報の詳細欄に
リサイズ可能なベースアドレスレジスタが「はい」になっていれば成功です
まあこの機能を有効にしたところで現状はResizable barに対応した極々一部のソフトで4Kでせいぜい5％程度しかfpsが向上しないからやる意味は正直ありません
ついでにRTX3080 AORUS MASTERのVBIOSですが、もしN3080AML.F4.exeやN3080AMA.F4.exeを実行した後に
Unable To Get the Current BIOS Version
というエラーが出るようなら、フォルダ内のx64.zipを解凍した2つのファイル
.gitkeep
N3080AML.F4.exe
を元のフォルダ内のファイルに上書きしてから実行すると良いです
解凍時のパスワードは buildforge
一言で言えばCPUとGPU間のデータ転送を64bit化し速度を上げグラフィックス性能を向上させた技術とのこと
対応するCPUとマザーボードとビデオカードが必要
使用するためには
マザーボードの対応BIOSへの更新と設定の有効化
ビデオカードの対応BIOS（VBIOS）への更新
ビデオカードの対応ドライバーへの更新作業が必要
私の環境は
Ryzen3 3300X
ASUS ROG STRIX B550-F GAMING
GIGABYTE RTX3080 AORUS MASTER rev1.0
という環境なのでResizable bar機能解放条件は整っております（Zen2でも対応しました）
ROG STRIX B550-F GAMINGだとBIOSバージョン 2003から対応しています（2006はβなので導入しなかった）
RTX3080 AORUS MASTER gen1.0だとF4バージョンにて対応しております（F11、F21、F31、F41は意味わかんないので無視）
ドライバーはGeforce 465.89にて対応
そしてマザーボードの設定はUEFIの右上にショートカットが出来ているのでそこ押せば自動で有効にしてくれるようです
手動でやりたいのならば以下の通り、
PCI Subsystem setting内のAbove 4G Decodingを有効にするとRe-Size BAR supportという項目が現れますので自動に設定します
実際に有効になっているかはNvidiaのコントロールパネルのヘルプのシステム情報の詳細欄に
リサイズ可能なベースアドレスレジスタが「はい」になっていれば成功です
まあこの機能を有効にしたところで現状はResizable barに対応した極々一部のソフトで4Kでせいぜい5％程度しかfpsが向上しないからやる意味は正直ありません
ついでにRTX3080 AORUS MASTERのVBIOSですが、もしN3080AML.F4.exeやN3080AMA.F4.exeを実行した後に
Unable To Get the Current BIOS Version
というエラーが出るようなら、フォルダ内のx64.zipを解凍した2つのファイル
.gitkeep
N3080AML.F4.exe
を元のフォルダ内のファイルに上書きしてから実行すると良いです
解凍時のパスワードは buildforge
サイドパネルのファン位置変更
懲りずにまたPCケースの改造していました
今回はサイドパネルです
最初にいい加減に左サイドパネルのファン取り付け穴を開口してしまった故にずっとそれでやってきましたが
今回はそれを見直す加工をしました
（いい加減と評する理由は記事最後の合成写真で分かります）
なんだろうねコレ
っていうぐらい左サイドパネルだけでいくつNoctuaのファンつかってんだよっていう
右側のパンチング穴は塞いであります。裏側に白色アクリルパネルを貼り付けてあるのです
RTX3080の熱風が主に出てくる左側に90mmファン2基で排気させ、右側の120mmファンは電源ピン辺りの冷却という口実で設置
上の2基の120mmのうち左側はNH-C14Sの140mmファンの直上に設置し、右側は口実すら思いつかねえ
上のファンは3mm透明アクリル板に取り付けて、アクリル板はサッシ用小頭皿M4ネジで鉄板に留めてあります
鉄板にM4タップしてありますがねじ切りの深さが浅いながらもしっかり止まっているのでヨシ！としています
ちなみに左サイドパネルに限らずこのPCケースの吸気ファンには全てシルバーストーンのフィルターが取り付けています
で、前回はCPUクーラーの上側に排気を手助けすると期待しサブファン的に設置し
こうなったわけですが
現時点のファンの構成は
吸気
90mm･･･3基
120mm･･･6基
排気
90mm･･･2基
120mm･･･3基
電源のファン1基
CPUクーラー（NH-C14S）･･･140mm×2基
排気サブファン･･･120mm×1基
5インチベイリムーバルケース（MB074SP-1B）･･･120mm×1基
VGAクーラー（AORUS MASTER RTX3080）･･･115mm×2基、100mm×1基
交換可能なファンは全てNoctuaというとち狂ってることをやってます
多分もう弄らないと思います。CPUクーラーをサイドフロータイプに変更しなければね

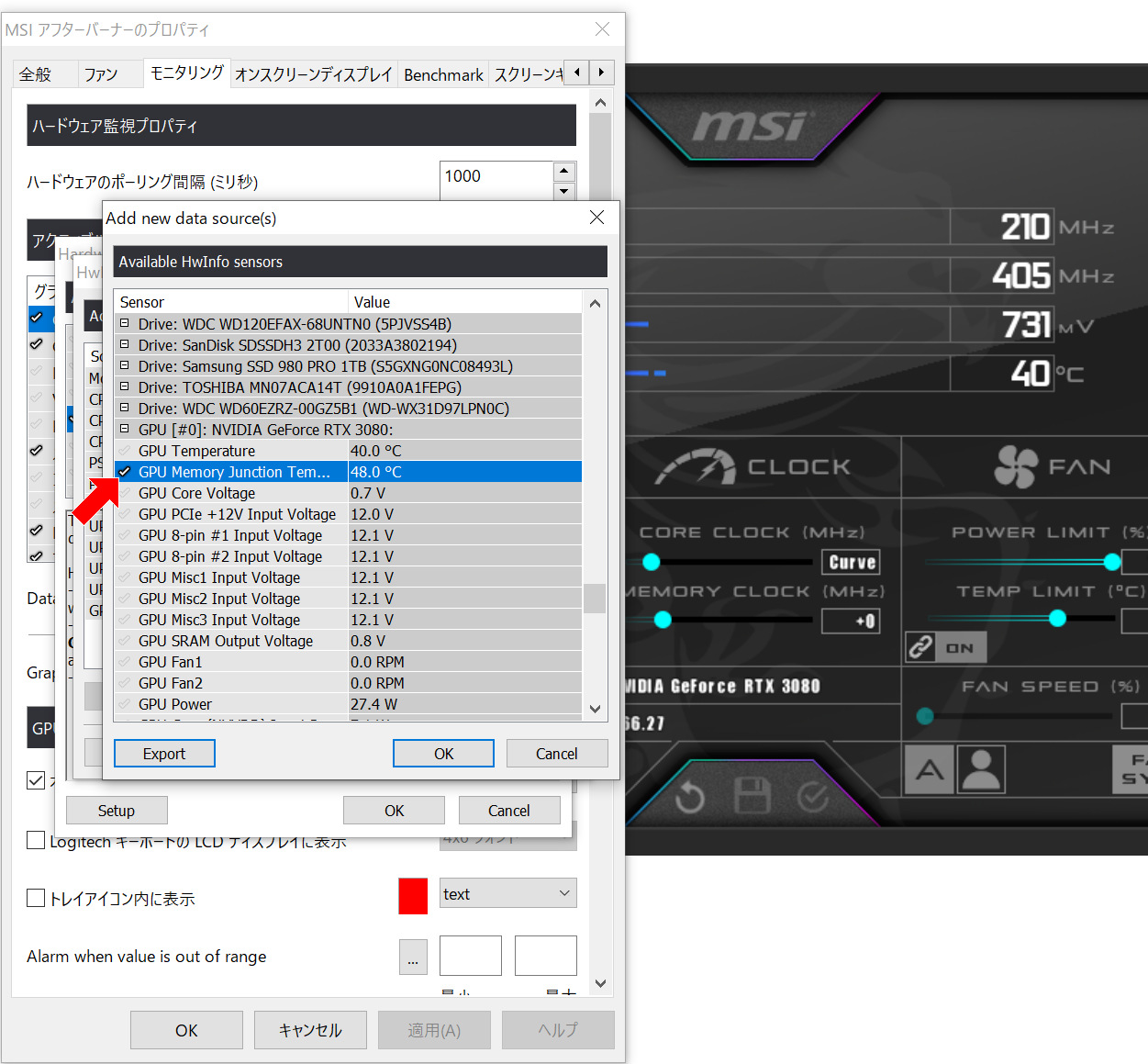

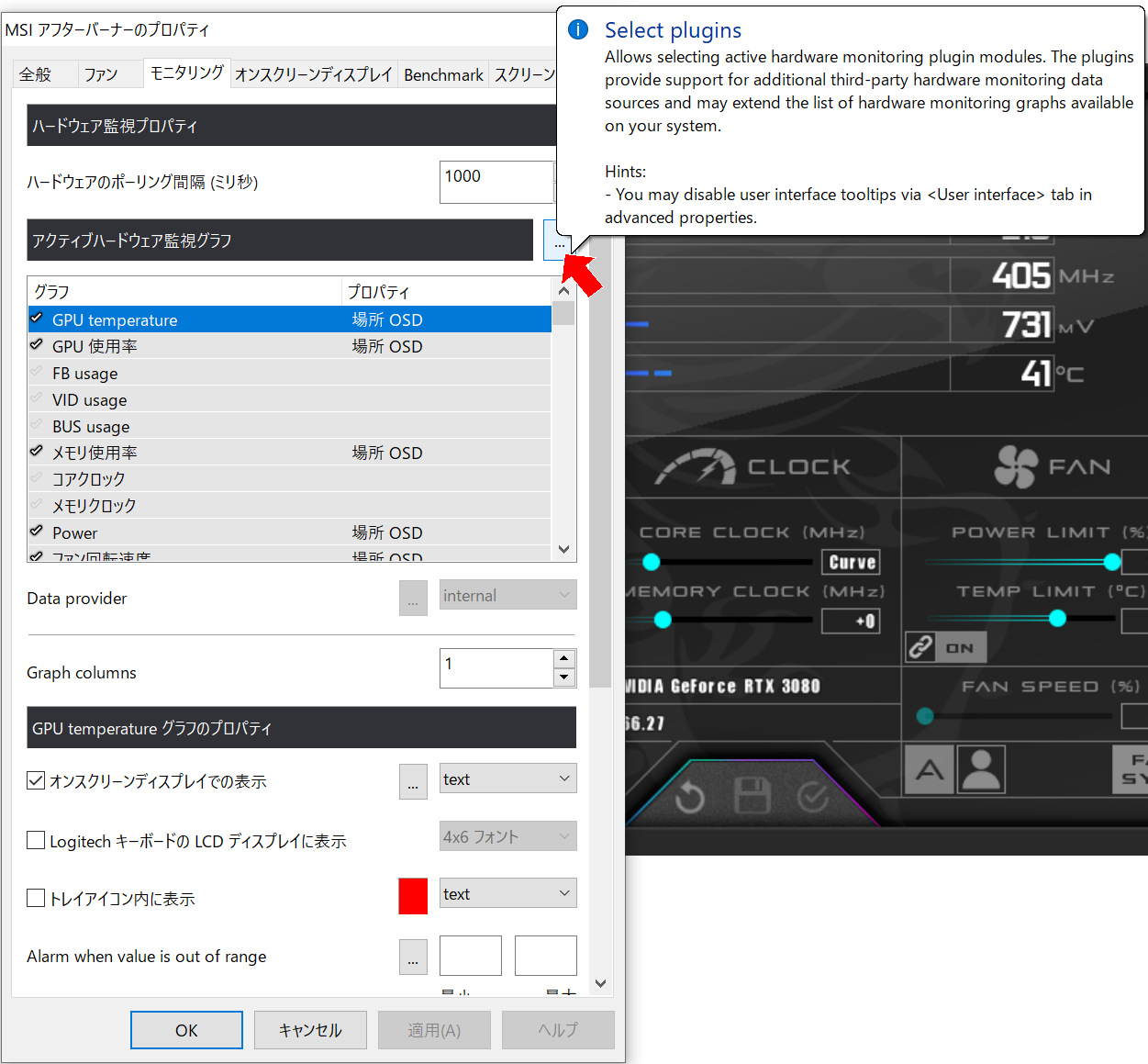

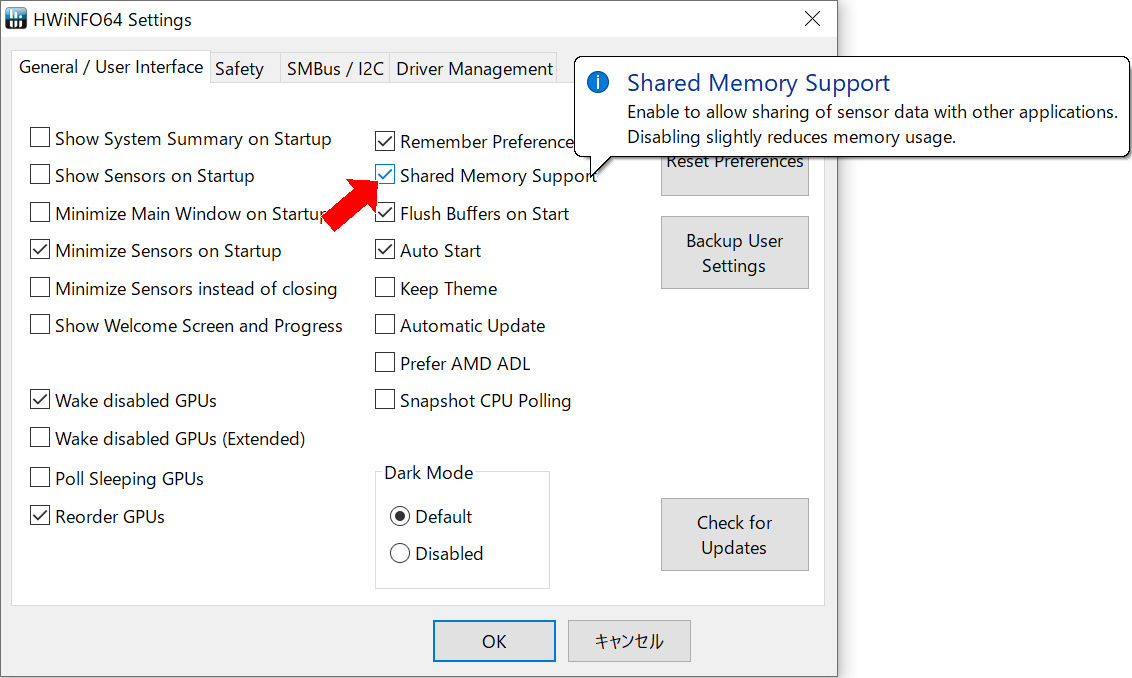

ちなみに今話題のVRAM温度ですが91℃から86℃へと劇的に改善しております
GIGABYTEのRTX3080シリーズはサーマルパッドの質が悪い上にバックプレート側に付いてないからVRAM温度が高い傾向にあるそうで、保証が消えるが分解してパッド入れ替えと追加しないと解決にはならないそうです
AORUS MASTERはまだちょこっとマシらしいですが、それでもここまでやって86℃は高いです
3090のようにVRAMが両面実装だとバックプレート側にも質は悪いながらもサーマルパッドが貼り付けられているので温度はそれなりに低いそうな（ヒートシンクやファンは随一なのに何でサーマルパッドは手を抜いてしまったのか）
RTX3080導入した10月の時点が
このキツキツ状態で吸気ファンは左サイドパネルの90mm×2基のみ
GPU温度は76℃でしたのでもしかするとVRAM温度は100℃いっていたかもしれませんな
ついでにファン位置を合成して確認。三脚立てて写真撮ったわけじゃ無いから多少は誤差は出ますが
びほー
CPUクーラー上部にあるサイドパネルの吸気ファンの位置があまりにも悪すぎたって言う
半分も取り込めてないですな。マジでいい加減な開口していましたね
あふたー
こちらはその辺を意識して再開口加工したのでかなりマシになりました
さらにビデオカードからの排熱位置もほぼドンピシャ
熱風が出てくる左側と中心のところに90mmファンの排気がくるようになっています
右側は案外熱風は出てこないっぽい。だから120mmの吸気にしてあるのです
今回はサイドパネルです
最初にいい加減に左サイドパネルのファン取り付け穴を開口してしまった故にずっとそれでやってきましたが
今回はそれを見直す加工をしました
（いい加減と評する理由は記事最後の合成写真で分かります）
なんだろうねコレ
っていうぐらい左サイドパネルだけでいくつNoctuaのファンつかってんだよっていう
右側のパンチング穴は塞いであります。裏側に白色アクリルパネルを貼り付けてあるのです
RTX3080の熱風が主に出てくる左側に90mmファン2基で排気させ、右側の120mmファンは電源ピン辺りの冷却という口実で設置
上の2基の120mmのうち左側はNH-C14Sの140mmファンの直上に設置し、右側は口実すら思いつかねえ
上のファンは3mm透明アクリル板に取り付けて、アクリル板はサッシ用小頭皿M4ネジで鉄板に留めてあります
鉄板にM4タップしてありますがねじ切りの深さが浅いながらもしっかり止まっているのでヨシ！としています
ちなみに左サイドパネルに限らずこのPCケースの吸気ファンには全てシルバーストーンのフィルターが取り付けています
で、前回はCPUクーラーの上側に排気を手助けすると期待しサブファン的に設置し
こうなったわけですが
現時点のファンの構成は
吸気
90mm･･･3基
120mm･･･6基
排気
90mm･･･2基
120mm･･･3基
電源のファン1基
CPUクーラー（NH-C14S）･･･140mm×2基
排気サブファン･･･120mm×1基
5インチベイリムーバルケース（MB074SP-1B）･･･120mm×1基
VGAクーラー（AORUS MASTER RTX3080）･･･115mm×2基、100mm×1基
交換可能なファンは全てNoctuaというとち狂ってることをやってます
多分もう弄らないと思います。CPUクーラーをサイドフロータイプに変更しなければね
ちなみに今話題のVRAM温度ですが91℃から86℃へと劇的に改善しております
GIGABYTEのRTX3080シリーズはサーマルパッドの質が悪い上にバックプレート側に付いてないからVRAM温度が高い傾向にあるそうで、保証が消えるが分解してパッド入れ替えと追加しないと解決にはならないそうです
AORUS MASTERはまだちょこっとマシらしいですが、それでもここまでやって86℃は高いです
3090のようにVRAMが両面実装だとバックプレート側にも質は悪いながらもサーマルパッドが貼り付けられているので温度はそれなりに低いそうな（ヒートシンクやファンは随一なのに何でサーマルパッドは手を抜いてしまったのか）
RTX3080導入した10月の時点が
このキツキツ状態で吸気ファンは左サイドパネルの90mm×2基のみ
GPU温度は76℃でしたのでもしかするとVRAM温度は100℃いっていたかもしれませんな
ついでにファン位置を合成して確認。三脚立てて写真撮ったわけじゃ無いから多少は誤差は出ますが
びほー
CPUクーラー上部にあるサイドパネルの吸気ファンの位置があまりにも悪すぎたって言う
半分も取り込めてないですな。マジでいい加減な開口していましたね
あふたー
こちらはその辺を意識して再開口加工したのでかなりマシになりました
さらにビデオカードからの排熱位置もほぼドンピシャ
熱風が出てくる左側と中心のところに90mmファンの排気がくるようになっています
右側は案外熱風は出てこないっぽい。だから120mmの吸気にしてあるのです
いくつファンを付けるつもりなのか
引き続きまーたケースファンを増やしました
電源と5インチベイの間に上部の排気を促すための中継ファンの取り付けです
もちろんNoctua NF-A12x25 PWM
適当に転がっていた2mmアクリル板とアルミアングル材でファン固定用ブラケットを作って取り付けてあります
アクリル板にファン用の開口方法は超音波カッターでやりました。実に楽チン
ネタ的に導入したのですが案外効果があるらしくCPUの温度が数℃は違います
サイドフローCPUクーラーだとエアフローが悪くなりそうな設置ですが、トップフローだと良くなるっぽいですね
いやもうこのPCケース（OWL-602D IV）に愛着しか湧かんわ。予備もあります
ファンが沢山あるけど吸気用には全てフィルターを装着してあるので内部は意外なほどホコリが溜まりません。トレードオフとして風量が落ちますがそこは高性能ファンを使っているのでね
最近似通ったファンが売られています
性能はほぼ同等程度ということでコストパフォーマンスとブラックカラー重視な人はそちらを選ぶそうです
私は絶対的パフォーマンスとNoctuaカラー重視なので、NoctuaでもChromaxシリーズですら興味がありませんがね
どちらにしてもLEDファンを選択しない性能重視派はTOUGHFANかNF-A12x25 PWMを選んでおけば間違いは無いでしょう。140mmファンは知りません
zen3（ryzen5000シリーズ）の繋ぎとしてzen2の3300xを使っていますが、5900xが手に入らずもうどうでも良くなってる節があります
それ以外ならネットは壊滅ですが秋葉原へ行けば案外売ってるんですけどね
5950xは高すぎて微妙。電源取り換え必須な上に高性能電源も品薄で値上げ
5800xは廃熱処理が弱く微妙
5600xは6コアで有り難みが薄くて微妙
って感じなんですよね
そりゃ皆さん5900xを探しますわー
まあ妥協しても5800xですね
電源と5インチベイの間に上部の排気を促すための中継ファンの取り付けです
もちろんNoctua NF-A12x25 PWM
適当に転がっていた2mmアクリル板とアルミアングル材でファン固定用ブラケットを作って取り付けてあります
アクリル板にファン用の開口方法は超音波カッターでやりました。実に楽チン
ネタ的に導入したのですが案外効果があるらしくCPUの温度が数℃は違います
サイドフローCPUクーラーだとエアフローが悪くなりそうな設置ですが、トップフローだと良くなるっぽいですね
いやもうこのPCケース（OWL-602D IV）に愛着しか湧かんわ。予備もあります
ファンが沢山あるけど吸気用には全てフィルターを装着してあるので内部は意外なほどホコリが溜まりません。トレードオフとして風量が落ちますがそこは高性能ファンを使っているのでね
最近似通ったファンが売られています
性能はほぼ同等程度ということでコストパフォーマンスとブラックカラー重視な人はそちらを選ぶそうです
私は絶対的パフォーマンスとNoctuaカラー重視なので、NoctuaでもChromaxシリーズですら興味がありませんがね
どちらにしてもLEDファンを選択しない性能重視派はTOUGHFANかNF-A12x25 PWMを選んでおけば間違いは無いでしょう。140mmファンは知りません
zen3（ryzen5000シリーズ）の繋ぎとしてzen2の3300xを使っていますが、5900xが手に入らずもうどうでも良くなってる節があります
それ以外ならネットは壊滅ですが秋葉原へ行けば案外売ってるんですけどね
5950xは高すぎて微妙。電源取り換え必須な上に高性能電源も品薄で値上げ
5800xは廃熱処理が弱く微妙
5600xは6コアで有り難みが薄くて微妙
って感じなんですよね
そりゃ皆さん5900xを探しますわー
まあ妥協しても5800xですね
よく分からないのでGen3に下げてはいます
B550マザーボードの一部なのか全てなのか不明ですが、PCIE x16をGen4にするとUSB機器の接続が不安定になるという事象が密かに言われております
10月にRTX3080に切り替えてからその情報をチラッと耳にしたので以降はGen3接続だったりします
M.2に関しては特にそのような話しは聞かなかったので980PROはGen4接続にしています
ただし例のASUS謹製ソフトを入れてしまうとたとえ完全削除してもランダムアクセス速度が激減したまま戻らずOSを入れ直すしか今のところ対処しようが無いようです
やはりウイルスソフトだなこのやろう状態です
当初は速ええと喜んでいたもののネット上でのベンチマークではRND4K Q32T16のリードもライトも明確に遅いです
まあUSB不安定問題と共に体感上問題は無いにしても直せるものならば直して頂きたい所存
10月にRTX3080に切り替えてからその情報をチラッと耳にしたので以降はGen3接続だったりします
M.2に関しては特にそのような話しは聞かなかったので980PROはGen4接続にしています
ただし例のASUS謹製ソフトを入れてしまうとたとえ完全削除してもランダムアクセス速度が激減したまま戻らずOSを入れ直すしか今のところ対処しようが無いようです
やはりウイルスソフトだなこのやろう状態です
当初は速ええと喜んでいたもののネット上でのベンチマークではRND4K Q32T16のリードもライトも明確に遅いです
まあUSB不安定問題と共に体感上問題は無いにしても直せるものならば直して頂きたい所存
